مكونات الفراغ هي المكونات الأساسية التي تدرك معالجة , الامتزاز ووضع الكائنات في أنظمة الفراغ.
مكونات أنظمة الفراغ
منظمات الفراغ
المولدات/القاذفات فراغ
أكواب شفط الفراغ
مرشحات فراغ
أجهزة استشعار فراغ
1.
يتحكم المنظمون المنتظمون في ITV في ضغط الهواء من خلال إشارة كهربائية ويستخدم في المواقف التي يلزم تعديلها المستمر أو بدون خطوة لضغط الهواء. يمكنه أيضًا تحقيق التحكم عن بُعد ومراقبة البرنامج.
يمكن تقسيم المنظم الهوائي الكهربائي التقليدي إلى سلسلة ITV1000 وسلسلة ITV2000 وسلسلة ITV3000. مثل ITV1050 و ITV1030 و ITV2030 و ITV2050 و ITV3050 وغيرها من الطرز المختلفة.
بالإضافة إلى ذلك ، يوجد صمام هزيلات كهربائي عالية الضغط ITVX2000 ، وصمام كهربائي كهربائي ITV2090/2091 ، والصمامات الكهربائية الكهربائية الكهربائية المدمجة ITV009.
معلمات الأداء الرئيسية
التكرار ： ± 0.5 ٪ fs أو أقل | الأعلى. ضغط العرض: 5.0 ميجا باسكال | دقيقة. ضغط فراغ العرض: ضبط الضغط -13.3 كيلو باسكال | التكرار: ± 0.5 ٪ FS أو أقل |
الحساسية ： 0.2 ٪ fs أو أقل | Max.flow معدل: 3000 لتر/دقيقة (ANR) | الأعلى. ضغط فراغ العرض: -101kpa | وقت الاستجابة عالية السرعة: 0.1 ثانية (بدون تحميل) |
درجة حرارة العمل ： 0 إلى 50 ℃ (بدون تكثيف) | ضبط نطاق الضغط: 0.01 إلى 3.0 ميجا باسكال | مجموعة الضغط: -1.3 إلى -80KPa | ثبات عالٍ - الحساسية: 0.2 ٪ FS أو أقل |
نطاق الضغط: -80 كيلو باسكال إلى 0.9 ميجا باسكال | وسيط العمل: الهواء ، N₂ ، O₂ ، AR | حجم المنفذ المتاح: 1/4 | تركيب واحد في ملامسة واحدة |
أحجام الموانئ المتاحة: 1/4 ، 3/8 ، 1/2 | درجة حرارة العمل ： 0 إلى 50 ℃ (بدون تكثيف) | خيار قوس التثبيت | مضغوط وخفيف الوزن |
ITV1030
ITVX2030
ITV2090
ITV009
2. منظم الداعم VBA
منظم VBA Booster هو صمام تحكم يستخدم لزيادة ضغط النظام . تتمثل وظيفتها الرئيسية في تعزيز السائل المنخفض الضغط (عادة الغاز أو السائل) في النظام إلى ضغط أعلى ..
معلمات الأداء الرئيسية
نسبة زيادة الضغط | مرتين |
آلية ضبط الضغط | تعمل مقبض مع آلية الإغاثة |
تعمل الهواء | |
ضبط نطاق الضغط | 0.2-2.0 ميجا باسكال |
Max.flow معدل | 230-1900 لتر/دقيقة (ANR) |
درجة حرارة العمل | 2 إلى 50 ℃ (لا تجميد) |
*للحصول على إرشادات التثبيت التفصيلية لمنظم الداعم الهوائي وخزان الهواء ، يرجى الرجوع إلى المقالة: كيفية تثبيت منظم الداعم؟

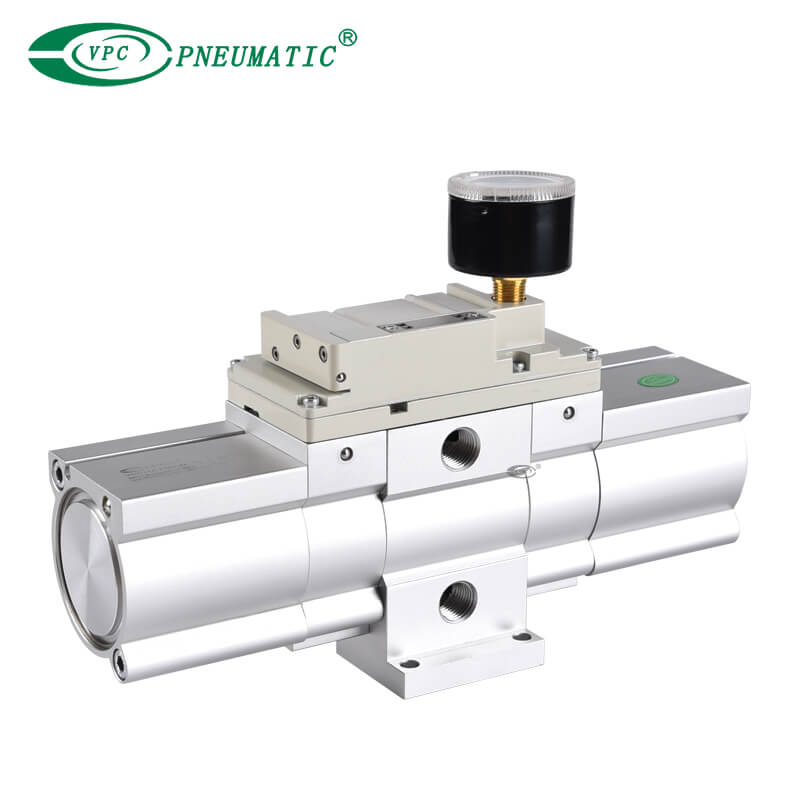

VBA Booster منظم

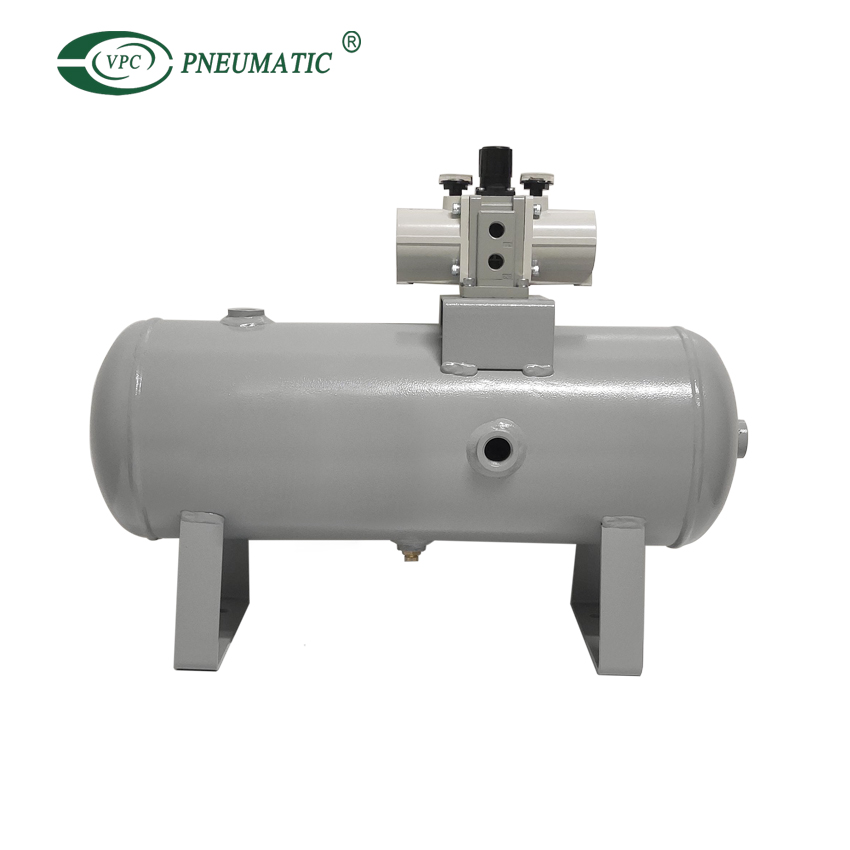

vbat الهواء تا
3. IRV10/20 Series Vacuumrate منظم
يمكن أن ينظم منظم الفراغ من سلسلة IRV10/20 من تنظيم ضغط الهواء أو الفراغ في النظام والتحكم فيه في النظام وتثبيت الإخراج.
حجم صغير ، نطاق تطبيق واسع.
تتضمن أحجام الخيوط المتاحة RC , NPT و G.
يوفر اتصالًا أحادي الجانب لسهولة التثبيت.
مع موصل اللمس واحد . متوفر في كوع أو أنماط موصل مستقيم.
معلمات الأداء الرئيسية
نموذج | IRV10 | IRV20 |
درجة حرارة العمل | 5 إلى 60 ℃ | |
ضبط نطاق الضغط | -100 إلى -1.3 كيلو باسكال | |
ضغط إثبات | 100 كيلو باسكال (باستثناء مقياس الضغط) | |
استهلاك المدخول في الغلاف الجوي | 0.6 لتر/دقيقة (ANR) أو أقل | |
أنابيب الاتصال OD
| ф6 ، ф8 | ф6 ، ф8 ، ф10 |
4. مولد فراغ
يستخدم مولد الفراغ الهواء المضغوط لتوليد ضغط سلبي لتحقيق امتصاص فراغ سريع ومستقر.
عادة ما يتم استخدامه بالاقتران مع كوب شفط الفراغ لأداء عمليات مثل الامتزاز ونقل المواد المختلفة. مناسبة بشكل خاص للمواد غير المعدنية , الناعمة , الناعمة الناعمة , أو الأشياء الكروية.
معلمات الأداء الرئيسية
نموذج | درجة حرارة العمل (℃） | قطر الفوهة (مم)
| Max.Suction Rate (L/Min ANR)
| استهلاك الهواء (L/Min ANR)
| Max.Vacuum ضغط (KPA)
|
| 5 إلى 50 ℃ | 1.2 ～ 1.9 × 2 | 100 ～ 600 | 57 ～ 270 | -84 |
| 5 إلى 50 ℃ | 0.7 ～ 1.5 | 29 ～ 67 | 24 ～ 90 | -92 |
| 5 إلى 60 ℃ | 0.5 ～ 0.7 | 7 ～ 16 | 14 ～ 29 | -85 (S) / -48 (L) |
| 5 إلى 50 ℃ | 0.5 ～ 2.0 | 5 ～ 70 | 13 ～ 78 | -85 (S) / -48 (L) |
ZH Body Body Type Type Generator
| 5 إلى 50 ℃ | 0.5 ～ 2.0 | 5 ～ 135 | 13 ～ 185 | -85 (S) / -53 (L) |
| -5 إلى 80 ℃ (مع عدم وجود تجميد أو تكثيف) | 13 ، 21.6 ، 30 ، 42 (قطر المرور) | 6 ～ 90 | 13 ～ 196 | يختلف ضغط الفراغ القصوى حسب النموذج |
ZL212 القاذف فراغ
Zu فراغ القاذف
VZK فراغ القاذف
ZH Box Type Generator
ZH Body Port Type Generator
ZH High Flow Vacuum Generator

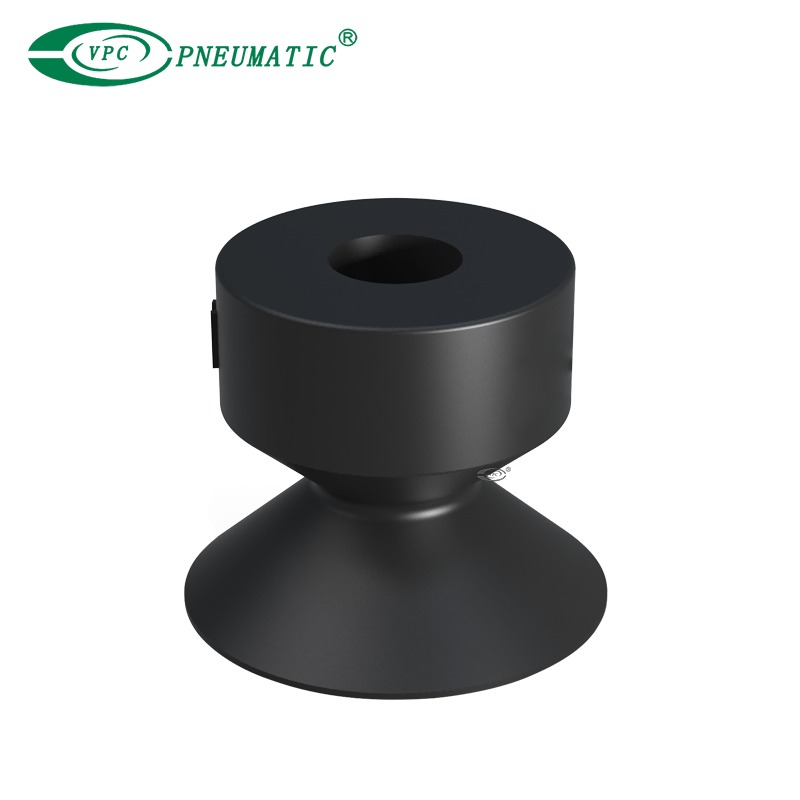

5. كوب شفط الفراغ
ما هو كأس الشفط الفراغ؟
يستخدم كوب الشفط الفراغي مولد فراغ لإنشاء اختلاف في ضغط الفراغ ، ثم يستخدم كوب شفط الفراغ لامتصاص الكائنات والاستيلاء عليها ونقلها.
قم بتوصيل كوب شفط الفراغ بالمولد الفراغي ، وعندما يتم ضخ الهواء في كوب الشفط لتشكيل حالة فراغ ، فإن الضغط الجوي الخارجي سيضغط على كوب الشفط بإحكام على سطح الكائن.
6. سلسلة ZFC مضمّنة مرشحات شفط الهواء
يتم استخدام مرشح ZFC فراغ لتصفية المواد الغريبة مثل قطع العمل والغبار في البيئة التي تم امتصاصها في كوب الشفط . عادة ما يتم استخدامه بالاقتران مع مكونات الفراغ مثل المولدات الفراغية وأكواب شفط الفراغ في أنظمة معالجة شفط الفراغ.
① نطاق ضغط التشغيل: -100kpa - 1.0mpa
② درجة حرارة العمل: من 0 إلى 60 درجة مئوية
③ يمكن استخدامها لكل من الضغط الإيجابي والضغط الفراغي.
معدل التدفق ( الضغط الإيجابي ): 15-650 لتر/دقيقة
معدل التدفق ( ضغط الفراغ ): 2-100 لتر/دقيقة
④ الترشيح: 5 (كفاءة الترشيح 95 ٪)
⑤ بلمسة واحدة
حجم المتري : ∅2 ، ∅3.2 ، ∅4 ، ∅6 ، ∅8 ، ∅10 ، ∅12
حجم بوصة : ∅1/8 '، ∅5/32 ' ، ∅1/4 '، ∅5/16 ' ، ∅3/8 '
⑥ بنية مكافحة الدوران : يمنع الأجزاء من الطيران بسبب الرخاوة عند استخدام الضغط الإيجابي.
7. ZSE/ISE30 و ZSE40/ISE40 مفتاح الضغط الرقمي
يتم استخدام أجهزة استشعار الفراغ لقياس المعلمات المختلفة مثل معدل تدفق , الضغط والفراغ من أجل مراقبة أداء النظام بدقة .
معلمات الأداء الرئيسية
نموذج | ||
وسيط العمل | الهواء ، الغاز غير التآكل / الغاز غير القابل للاشتعال | |
جهد إمدادات الطاقة | DC12 إلى 24 فولت ± 10 ٪ ، Ripple (pp) 10 ٪ أو أقل | |
التكرار | ± 0.2 ٪ FS ± 1 رقم | |
عرض دقة | ± 2 ٪ FS ± 1 رقم (درجة الحرارة المحيطة 25 ± 3 ℃) | |
نطاق درجة حرارة العمل | العملية: من 0 إلى 50 درجة مئوية, التخزين: -10 إلى 60 درجة مئوية (بدون تكثيف أو تجميد) | العملية: -5 إلى 50 درجة مئوية, التخزين: -10 إلى 60 درجة مئوية (بدون تكثيف أو تجميد) |
العلبة | IP40 | IP65 |

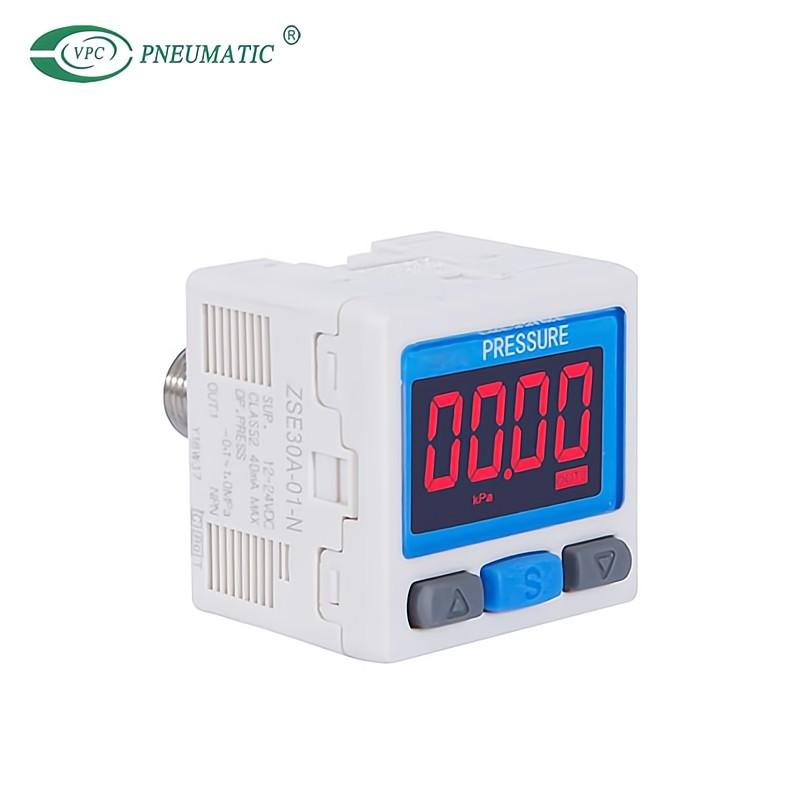

مفتاح الضغط الرقمي ZSE30A
مفتاح الضغط الرقمي ZSE40A

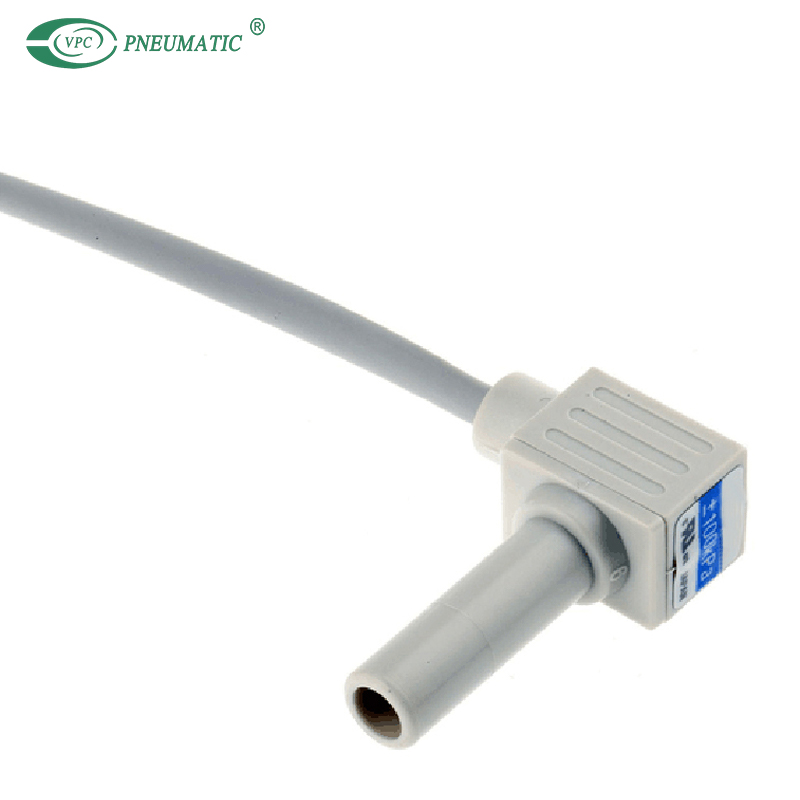

8.pse540 سلسلة مضغوطة مستشعر الفراغ التناظرية عن بُعد

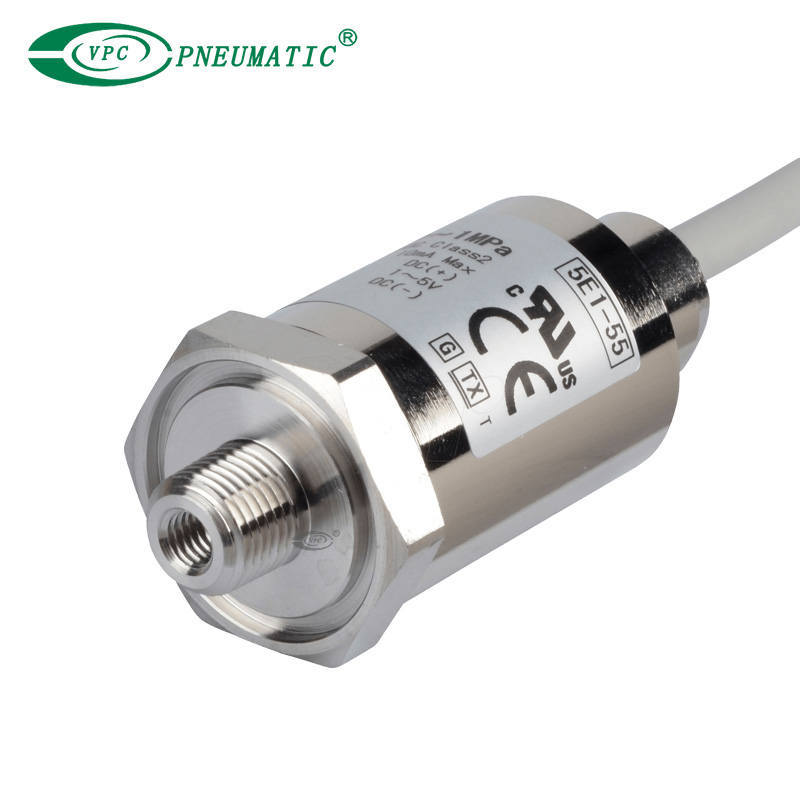

9.pse560 مستشعر ضغط السلسلة للسوائل العامة
معلمات الأداء الرئيسية
نموذج | ||
نطاق الضغط المقدر | 0 إلى 1MPA | |
ضغط إثبات | 1.5mpa | |
وسيط العمل | الهواء/الغاز غير التآكل/الغاز غير القابل للاشتعال | السائل أو الغاز الذي لن يتآكل أو هجوم الفولاذ المقاوم للصدأ 316L |
الاستهلاك الحالي | 15mA أو أقل | 10ma أو أقل |
الخطي | ± 0.7 ٪ FS أو أقل | ± 0.5 ٪ FS |
درجة حرارة التشغيل | التشغيل: من 0 إلى 50 ℃, تخزين: -20 إلى 70 ℃ (بدون تجميد أو تكثيف) | التشغيل: 10 إلى 60 ℃, تخزين: -20 إلى 70 ℃ (بدون تجميد أو تكثيف) |
PSE540 مستشعر فراغ
PSE560 مستشعر فراغ

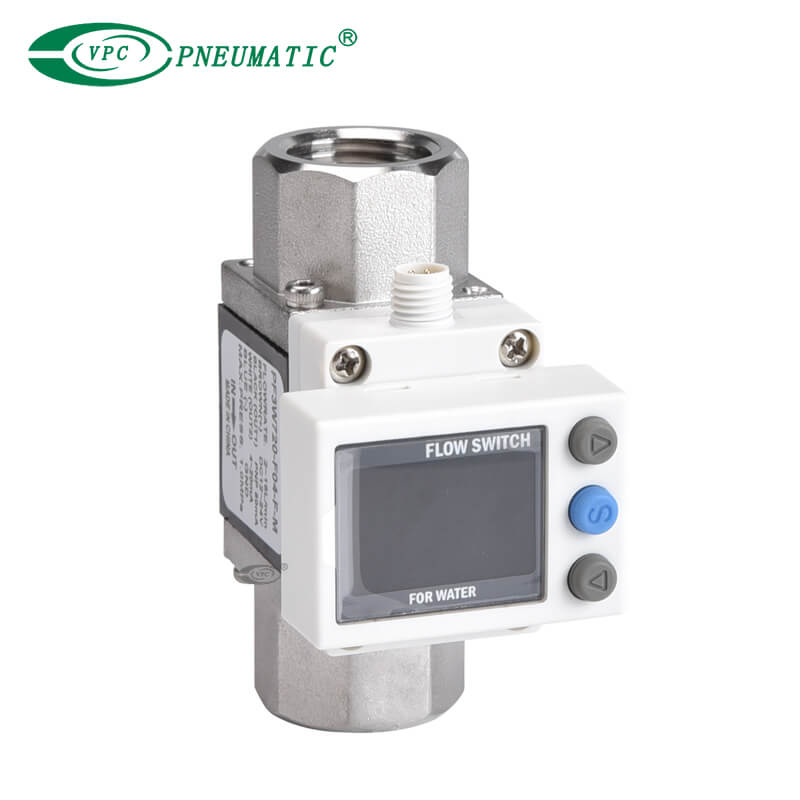

10. PF3W Series 3-Color Display Switch Digital Flow Switch for Water
شاشة 3 ألوان/2 شاشة
مراقبة مزدوجة لدرجة الحرارة ومعدل التدفق
شاشة قابلة للدوران: عكس اتجاه عقارب الساعة 90 درجة ، في اتجاه عقارب الساعة 225 درجة
دعم الجهد التناظري وإخراج التيار التناظرية
حجم منفذ الأنابيب المختلفة ： 3/8 ، 1/2 ، 1/4 ، 3/4،1 1/4 ، 1 1/2
معلمات الأداء الرئيسية
| وسيط العمل | محلول مائي الماء والإيثيلين جليكول (مع لزوجة 3MPa · S [3 CP] أو أقل) |
| درجة حرارة السائل | من 0 إلى 90 درجة مئوية (لا يوجد تجميد أو تكثيف) |
| ضغط التشغيل | 0 إلى 1MPA |
| التكرار | ± 2 ٪ fs |
| جهد إمدادات الطاقة | DC12 إلى 24 فولت ± 10 ٪ |
| الاستهلاك الحالي | 50 مللي أمتار أو أقل |
| العلبة | IP65 |

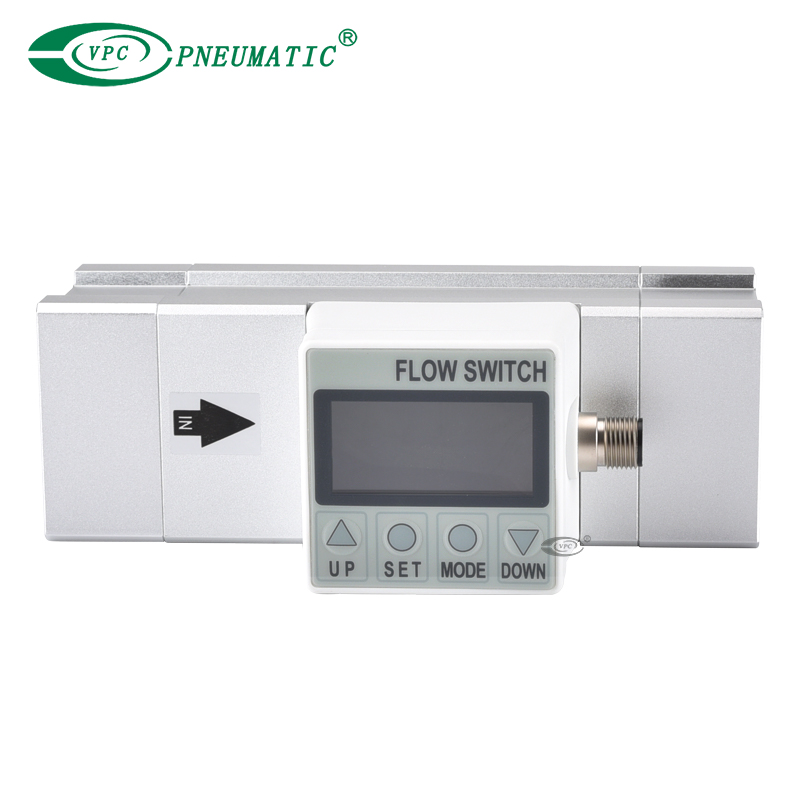

مفتاح التدفق الرقمي PF2A
مفتاح التدفق الرقمي PF3W
ما ورد أعلاه هي المكونات الفراغ المستخدمة في أنظمة الفراغ. إذا كانت لديك أي أسئلة حول أنظمة الفراغ أو مكونات الفراغ ، مثل بيئة تطبيق , المعلمات المحددة , للمبدأ ، وكيفية اختيار مكونات الفراغ المناسبة لأنظمة الفراغ ، وكيفية تصميم أنظمة الفراغ ، يرجى الاتصال بـ VPC Pneumatic . سنكون سعداء للإجابة على أسئلتك!
