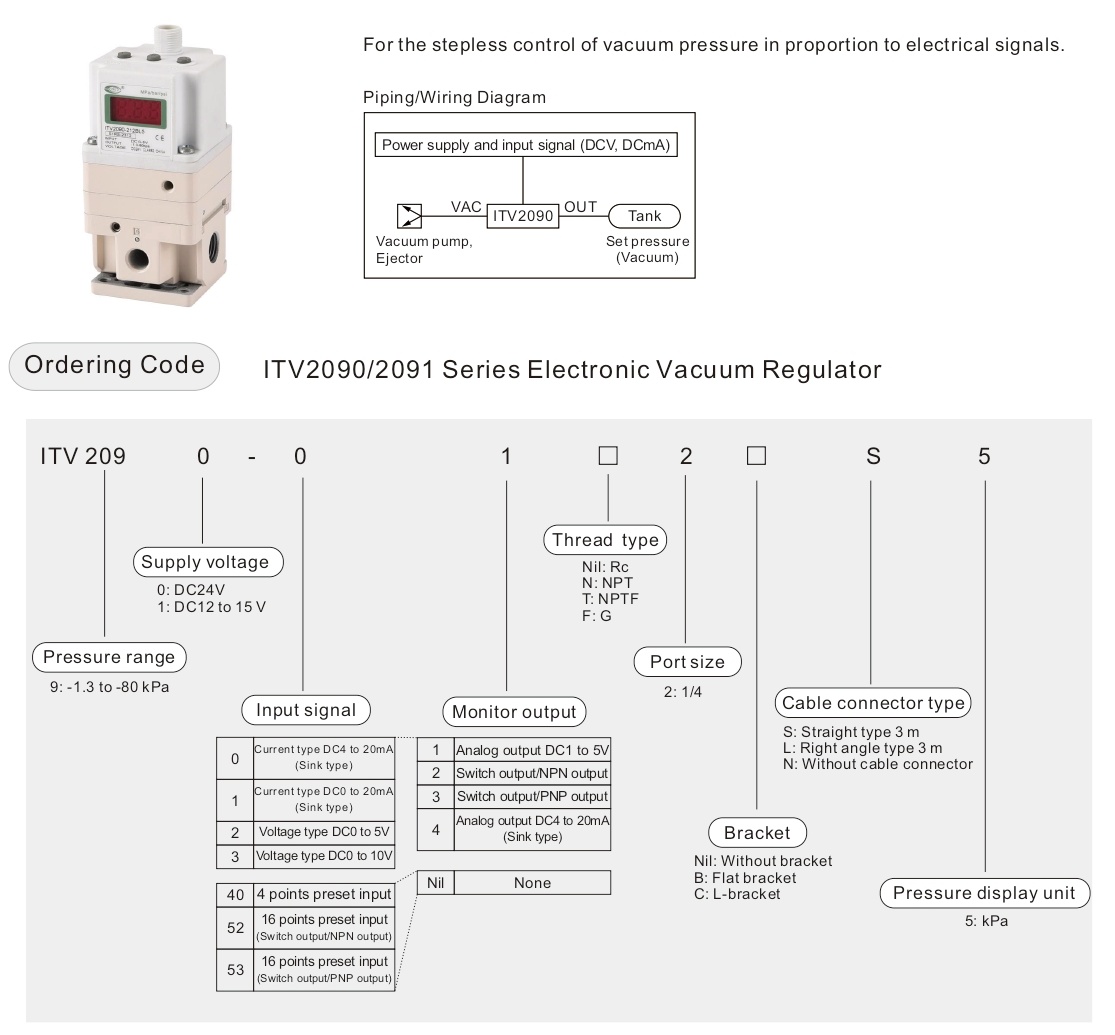

وصف المنتج
للتحكم المستمر في ضغط الفراغ بما يتناسب مع الإشارات الكهربائية.
● التحكم في ضغط الهواء بما يتناسب مع الإشارة الكهربائية.
● نطاق الضغط من -1.3 إلى -80 كيلو باسكال.
● حجم المنفذ المتاح 1/4
● خيار شريحة التثبيت
مواصفات المنتج
| نموذج | اي تي في اكس 2090 | ITVX2091 | |
| دقيقة. العرض ضغط فراغ * 1) | ضبط الضغط -13.3 كيلو باسكال | ||
| الأعلى. توريد ضغط الفراغ | -101 كيلو باسكال | ||
| ضبط نطاق الضغط | -1.3 إلى -80KPA | ||
| مزود الطاقة | الجهد االكهربى | تيار مستمر 24 فولت ± 10% | تيار مستمر 12 إلى 15 فولت |
| الاستهلاك الحالي | جهد مصدر الطاقة DC24 فولت: 0.12 أمبير أو أقل *6) جهد مصدر الطاقة DC12 إلى 15 فولت: 0.18 أمبير أو أقل | ||
| إشارة الدخل | النوع الحالي *2) | DC4 إلى 20 مللي أمبير، DC0 إلى 20 مللي أمبير (نوع الحوض) | |
| نوع الجهد | DC0 إلى 5V، DC0 إلى 10V | ||
| مدخلات محددة مسبقا | 4 نقاط (شائعة سلبية) ، 16 نقطة (لا قطبية مشتركة) | ||
| مقاومة المدخلات | النوع الحالي | 250 أوم أو أقل *3) | |
| نوع الجهد | تقريبا. 6.5 كيلو أوم | ||
| مدخلات محددة مسبقا | جهد إمداد الطاقة DC24 فولت: تقريبًا. 4.7 كيلو أوم جهد إمداد الطاقة DC12 فولت: تقريبًا. 2.0 كيلو أوم | ||
إشارة الخرج *4) (مراقبة الإخراج) | الإخراج التناظرية | تيار مباشر من 1 إلى 5 فولت (مقاومة الخرج: حوالي 1 كيلو أوم) DC4 إلى 20 مللي أمبير (نوع الحوض) (مقاومة الخرج: 250 أوم أو أقل) دقة الإخراج ±6% FS أو أقل | |
| التبديل الإخراج | NPN Open Collector Output: Max. 30 فولت ، 80 مللي أمبير PNP Open Collector Output: Max. 80 مللي أمبير | ||
| الخطي | ± 1 ٪ fs أو أقل | ||
| التباطؤ | 0.5% فس أو أقل | ||
| التكرار | ±0.5% FS أو أقل | ||
| حساسية | 0.2% فس أو أقل | ||
| خصائص درجة الحرارة | ±0.12% FS/°C أو أقل | ||
| عرض ضغط الإخراج | دقة | ±2% FS ±1 رقم أو أقل | |
| وحدة | كيلو باسكال *5) الحد الأدنى. عرض: 1 | ||
| درجة حرارة العمل | 0 إلى 50 ℃ (بدون تكثيف) | ||
| العلبة | IP65 | ||
| وزن | 350 جرام | ||
*1) الدقيقة. يجب أن يكون ضغط فراغ الإمداد أقل بـ 13.3 كيلو باسكال من الحد الأقصى. قيمة ضبط ضغط الفراغ.
*2) لا يمكن توفير تيار مستمر من 4 إلى 20 مللي أمبير مع النوع ذي السلكين. مطلوب جهد مصدر الطاقة (DC24 V أو DC12 إلى 15 V).
*3) قيمة الحالة التي لا تحتوي على دائرة تيار زائد. إذا تم توفير بدل لدائرة التيار الزائد، فإن مقاومة الإدخال تختلف اعتمادًا على مصدر طاقة الإدخال. هذا هو 350 أوم أو أقل لتيار دخل DC20 مللي أمبير. عند قياس الخرج التناظري ITV من DC1 إلى 5 فولت، إذا كانت مقاومة الحمل أقل من 100 كيلو أوم، فقد لا تكون دقة مراقبة الخرج التناظري في حدود ±6% (الامتداد الكامل) متاحة. يتم توفير المنتج بدقة تصل إلى ±6% بناءً على طلبك. يظل ضغط الإخراج غير متأثر.
*4) يجب تحديد إما الإخراج التناظري أو إخراج التبديل. علاوة على ذلك، عند تحديد مخرج المحول، يجب أيضًا تحديد مخرج NPN أو مخرج PNP. توخ الحذر من أن نوع الإدخال المضبوط مسبقًا غير مزود بوظيفة إشارة الخرج.
*5) يرجى الاتصال بـ VPC بخصوص الإشارة إلى وحدات الضغط الأخرى.
*6) راجع الجدول أدناه للحصول على مواصفات الاتصال.
شروط قياس خصائص معدل التدفق
● معدل تدفق العادم لمضخة التفريغ المستخدمة للقياس: 500 لتر/دقيقة (ANR)
● ضغط فراغ المدخل: -100 كيلو باسكال [عندما يكون معدل تدفق المخرج 0 لتر/دقيقة (ANR)]
● ماكس. معدل التدفق: 132 لتر/دقيقة (ANR) (مع ضغط فراغ المدخل عند -39 كيلو باسكال)
الأبعاد الرئيسية
| وصف | الجزء رقم | |
| مجموعة دعامة مسطحة (بما في ذلك براغي التثبيت) | P398020-600 | |
| مجموعة دعامة على شكل حرف L (بما في ذلك براغي التثبيت) | P398020-601 | |
| موصل كابل الطاقة (4 مراكز) | نوع مستقيم 3 م | P398020-500-3 |
| نوع الزاوية القائمة 3 م | P398020-501-3 | |
