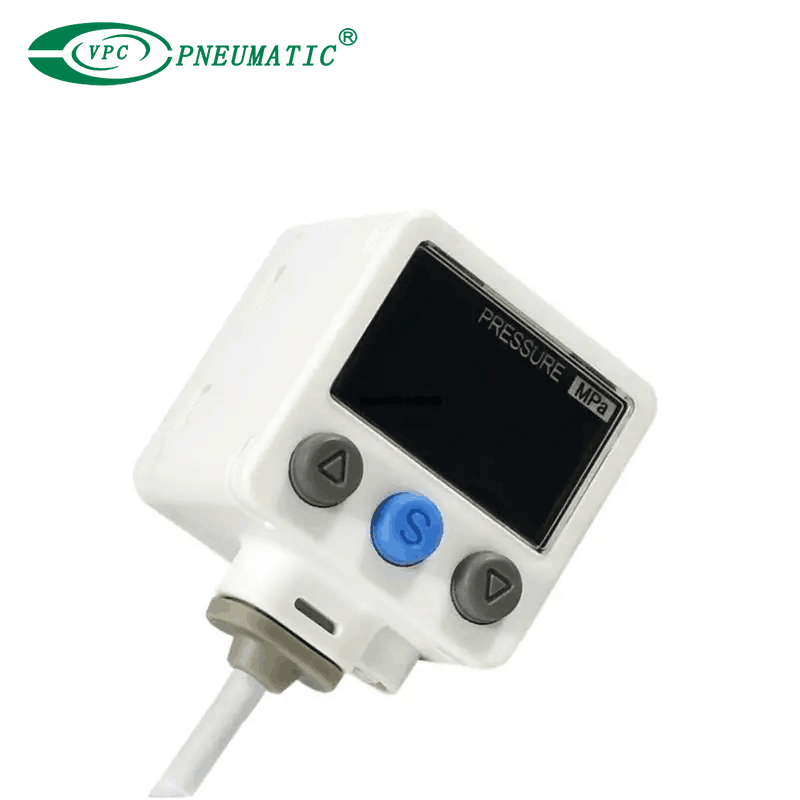

ISE40A Series 2 Color High Precision Digital Switch

1. سلسلة ISE40A عبارة عن مفتاح ضغط رقمي عالي الدقة بشاشة عرض بلونين، مما يوفر التوافق مع كل من الهواء المضغوط والسوائل غير المسببة للتآكل.
2. ISE40A مخصص للضغط الإيجابي. يمكن نسخ ما يصل إلى 10 مفاتيح في وقت واحد، وإعدادات أبسط وتشغيل أسهل. تتيح الشاشة المكونة من 4 أرقام سهولة قراءة القيم المعروضة.
3. يمكن تركيب ISE40A في تطبيقات الغاز والسوائل المعالجة لصناعات أشباه الموصلات وتجهيز الأغذية.
4. ISE40A متوافق مع UL/CSA، وCE، وRoHS.

نموذج:
ISE40A-01-T
المنتج العلامة التجارية:
VPC Pneumatic

وسيط العمل:	الهواء والغاز غير التآكل والغاز غير القابل للاشتعال
نطاق الضغط المقدر:	–0.1 إلى 1.0 MPa
توافر الحالة:



رسالتك سلة الاستفسارات

وصف المنتج

■ ميزة المنتج

1. عرض ثنائي الألوان .

2. توفير الطاقة.

3. وظيفة إعداد الرمز السري، المشغل المعين أثناء قفل المفاتيح.

4. وظيفة تحويل القرار. من الممكن التخلص من الوميض الموجود على الشاشة.

5. يمكن عرض الضغط الفراغي والمركب و/أو الإيجابي بـ MPa أو kPa .

ise40a 01 ر

مواصفات المنتج

■ المواصفات

نموذج			ZSE40A (ضغط الفراغ)	ZSE40AF (الضغط المركب)	ISE40A (الضغط الإيجابي)
نطاق الضغط المقدر			0.0 إلى -101.3 كيلو باسكال	-100.0 إلى 100.0 كيلو باسكال	-0.1 إلى 1.0MPa
عرض/نطاق ضبط الضغط			10.0 إلى -105.0 كيلو باسكال	-105.0 إلى 105.0 كيلو باسكال	-0.105 إلى 1.05MPa
تحمل الضغط			500 كيلو باسكال	500 كيلو باسكال	1.5 MPa
عرض/إعداد الوحدة الدنيا			0.1 كيلو باسكال	0.1 كيلو باسكال	0.001 MPa
وسط التشغيل			هواء مفلتر، غاز غير قابل للتآكل / غاز غير قابل للاشتعال
جهد إمدادات الطاقة			تيار مستمر 12 إلى 24 فولت ±10%، تموج (pp) 10% أو أقل (مع حماية قطبية مصدر الطاقة)
الاستهلاك الحالي			45 مللي أمبير أو أقل
خرج تبديل	معيار		NPN أو PNP جامع مفتوح 1 مخرج أو 2 مخرجات
	الأعلى. تحميل التيار		80mA
	الأعلى. الجهد التطبيقي		28 فولت (عند مخرج NPN)
	الجهد المتبقي		1 فولت أو أقل
	زمن الاستجابة		2.5 مللي ثانية (مع وظيفة منع التشويش: 20، 100، 500، 1000، 2000 مللي ثانية)
	حماية ماس كهربائى		نعم
قابلية التكرار			±0.2% FS ±رقم واحد
تباطؤ استجابي	الوضع تباطؤ استجابي.		المتغير (0 أو أعلى) ^*1)
	وضع مقارنة النافذة
خرج تماثلي	مخرج الجهد ^*2)	الجهد الناتج ه (الضغط المقدر)	1 إلى 5 فولت ±2.5% FS		0.6 إلى 5 فولت ±2.5% FS
		الخطي	±1% FS
		مقاومة الإخراج	تقريبا. 1 كيلو أوم
	حاضِر الإخراج ^*3)	الجهد الناتج ه (الضغط المقدر)	4 إلى 20 مللي أمبير ±2.5% FS		2.4 إلى 20 مللي أمبير ±2.5% FS
		الخطي	±1% FS
		مقاومة الحمل	أقصى مقاومة للحمل: 300 أوم (جهد مصدر الطاقة 12 فولت) : 600Ω (جهد مصدر الطاقة 24 فولت) الحد الأدنى لمقاومة الحمل: 50Ω
إدخال التحول التلقائي			مدخلات بدون جهد (ريد أو الحالة الصلبة)، مستوى منخفض: 0.4 فولت أو أقل، 5 مللي ثانية أو إدخال أطول
عرض			شاشة LCD مكونة من 3 1/2 أرقام، و7 أجزاء، ولونين (أحمر/أخضر)
عرض دقة			±2% FS ± رقم واحد (درجة الحرارة المحيطة 25 ±3 درجة مئوية)
مؤشر ضوء			يضيء عند تشغيل مخرج المفتاح. OUT1، OUT2: برتقالي
بيئة	العلبة		IP65
	نطاق درجة حرارة العمل		التشغيل: -5 إلى 50 درجة مئوية، التخزين: -10 إلى 60 درجة مئوية (بدون تكثيف أو تجميد)
	نطاق الرطوبة المحيطة		التشغيل/التخزين: 35 إلى 85% رطوبة نسبية (بدون تكثيف)
	تحمل الجهد		تيار متردد 1000 فولت لمدة دقيقة واحدة بين المحطات والإسكان
	مقاومة العزل		50 ميجا أوم أو أكثر (500 فولت تيار مستمر يتم قياسها عبر مقياس الضخامة) بين المحطات والمبيت
خاصية درجة الحرارة			±2% FS (مرجع 25 درجة مئوية)
سلك الرصاص مع الموصل			كابل فينيل عالي التحمل مقاوم للزيت، 5 مراكز Φ3.5، 2 م منطقة الموصل: 0.15 مم² (AWG26)، القطر الخارجي للعازل: 0.95 مم
المعايير			سي / بنفايات، أول / وكالة الفضاء الكندية
