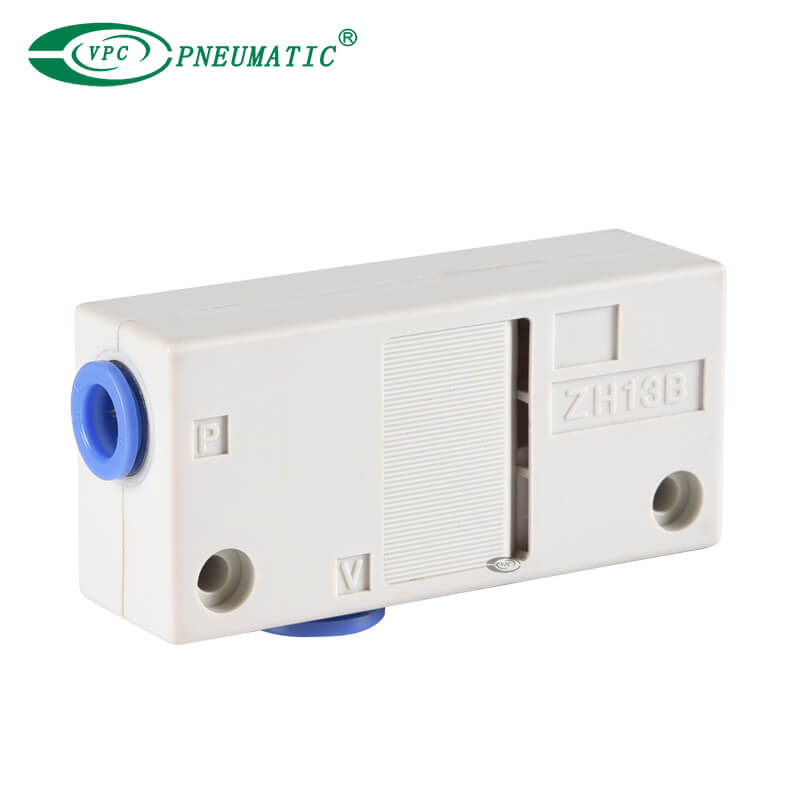

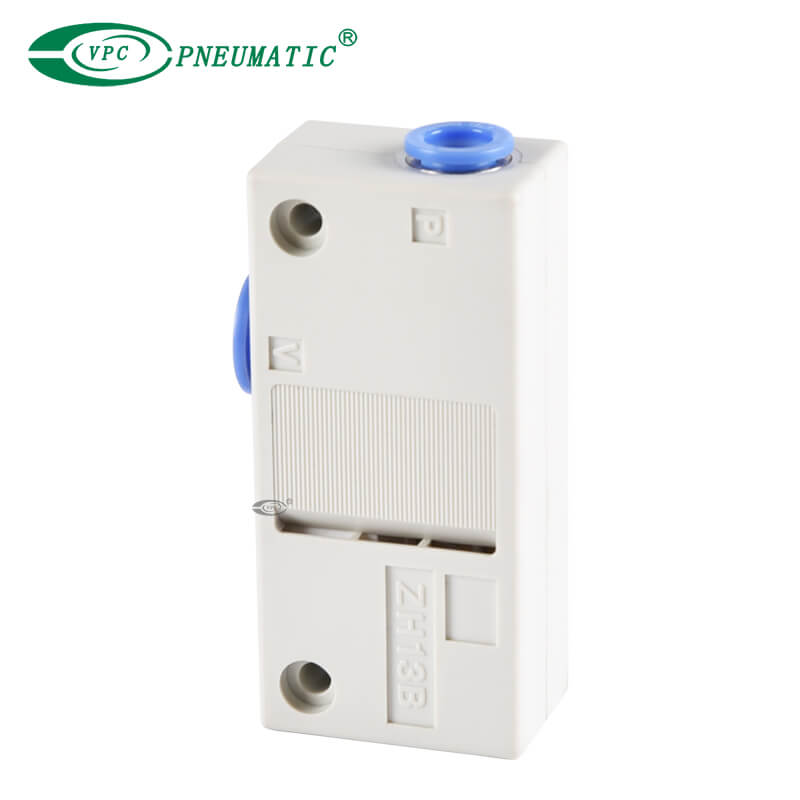

وصف المنتج
1. قطر الفوهة ثانية (مم): 0.5، 0.7، 1.0، 1.3، 1.5، 1.8، 2.0.
2. كاتم الصوت المدمج.
3. الحد الأقصى لضغط الفراغ: -90 كيلو باسكال (النوع S)، -66 كيلو باسكال (النوع L).
4. متوفر بلمسة واحدة ووصلات NPT وG وRc الملولبة.
مواصفات المنتج
| نموذج | قطر الفوهة (مم) | نوع الجسم | وسط التشغيل | درجة حرارة العمل | الأعلى. ضغط العمل | ضغط العرض القياسي | ضغط الإمداد |
| ZH05B □ | 0.5 | نوع الصندوق (كاتم الصوت المدمج) | هواء | 5 إلى 50 ℃ | 0.6 MPa | 0.45 MPa | 0.45 MPa |
| ZH07B □ | 0.7 | ||||||
| ZH10B □ | 1.0 | ||||||
| ZH13B □ | 1.3 | ||||||
| ZH05D □ | 0.5 | نوع نقل الجسم (بدون كاتم الصوت) | |||||
| ZH07D □ | 0.7 | ||||||
| ZH10D □ | 1.0 | ||||||
| ZH13D □ | 1.3 | ||||||
| ZH15D □ | 1.5 | نوع نقل الجسم (بدون كاتم الصوت) | |||||
| ZH18D □ | 1.8 | ||||||
| ZH20D □ | 2.0 |
| نموذج | الأعلى. ضغط الفراغ (KPA)*2 | الأعلى. معدل تدفق الشفط [ل/دقيقة (ANR)] | استهلاك الهواء [لتر/دقيقة (ANR)] | اتصال (ملمس واحد/المسمار) | ||||
| النوع s | اكتب ل | النوع s | اكتب ل | اكتب S/type L. | رشفة | بطالة | Exh | |
| ZH05B □ | -88 | -48 | 5 | 8 | 13 | φ6 ، RC1/8 G1/8 | φ6 ، RC1/8 G1/8 | — |
| ZH07B □ | 12 | 20 | 25 | |||||
| ZH10B □ | 24 | 34 | 61 | |||||
| ZH13B □ | 40 | 70 | 92 | φ8 ، RC1/8 G1/8 | φ10 ، RC1/4 G1/4 | |||
| ZH05D □ | -88 | -48 | 5 | 8 | 13 | φ6 ، RC1/8 G1/8 | φ6 ، RC1/8 G1/8 | φ6 ، RC1/8 G1/8 |
| ZH07D □ | 12 | 20 | 25 | |||||
| ZH10D □ | 24 | 34 | 61 | φ6 ، RC1/8 G1/8 | φ6 ، RC1/8 G1/8 | φ8 ، RC1/8 G1/8 | ||
| ZH13D □ | 40 | 70 | 92 | φ8 ، RC1/8 G1/8 | φ10 ، RC1/4 G1/4 | φ10 ، RC1/4 G1/4 | ||
| ZH15D □ | -88 | -53 | 55 | 75 | 116 | φ10 ، RC1/4 G1/4 | φ12 ، RC3/8 G3/8 | φ12 ، RC3/8 G3/8 |
| ZH18D □ | 65 | 110 | 155 | φ12 ، RC3/8 G3/8 | φ12 ، RC3/8 G3/8 | φ12 ، RC3/8 G3/8 | ||
| ZH20D □ | 85 | 135 | 210 | φ12 ، RC3/8 G3/8 | φ16 ، RC1/2 G1/2 | φ16 ، RC1/2 G1/2 | ||
الأبعاد الرئيسية
| نموذج | A | Φب | C | D | E | F | G | H | I | J | ΦK | L | M | φn | O | P |
| ZH05BL-06-01 | 60 | 6 | 29.5 | 16 | 16.8 | 28 | 5 | 47 | 57 | 12 | 3.2 | 24 | RC1/8 | 5.8 | 2 | 38.5 |
| ZH05BS-06-01 | ||||||||||||||||
| ZH07BS-06-01 | ||||||||||||||||
| ZH07BL-06-01 | ||||||||||||||||
| ZH10BS-06-01 | 63 | 6 | 30.5 | 18 | 16.8 | 29 | 5 | 50 | 60 | 12 | 3.2 | 26 | RC1/8 | 5.8 | 2 | 39.5 |
| ZH10BL-06-01 | ||||||||||||||||
| ZH13BL-08-02 | 78 | 8 | 38.5 | 23 | 18.7 | 35 | 7 | 61 | 75 | 17 | 4.2 | 28 | RC1/4 | 7.5 | 3 | 49.5 |
| ZH13BS-08-02 | ||||||||||||||||
| ZH05BL-06-F01 | 60 | 6 | 29.5 | 16 | 16.8 | 28 | 5 | 47 | 57 | 12 | 3.2 | 24 | G1/8 | 5.8 | 2 | 38.5 |
| ZH05BS-06-F01 | ||||||||||||||||
| ZH07BS-06-F01 | ||||||||||||||||
| ZH07BL-06-F01 | ||||||||||||||||
| ZH10BS-06-F01 | 63 | 6 | 30.5 | 18 | 16.8 | 29 | 5 | 50 | 60 | 12 | 3.2 | 26 | G1/8 | 5.8 | 2 | 39.5 |
| ZH10BL-06-F01 | ||||||||||||||||
| ZH13BL-08-F02 | 78 | 8 | 39 | 23 | 18.7 | 35 | 7 | 61 | 75 | 17 | 4.2 | 28 | G1/4 | 7.5 | 3 | 50 |
| ZH13BS-08-F02 |

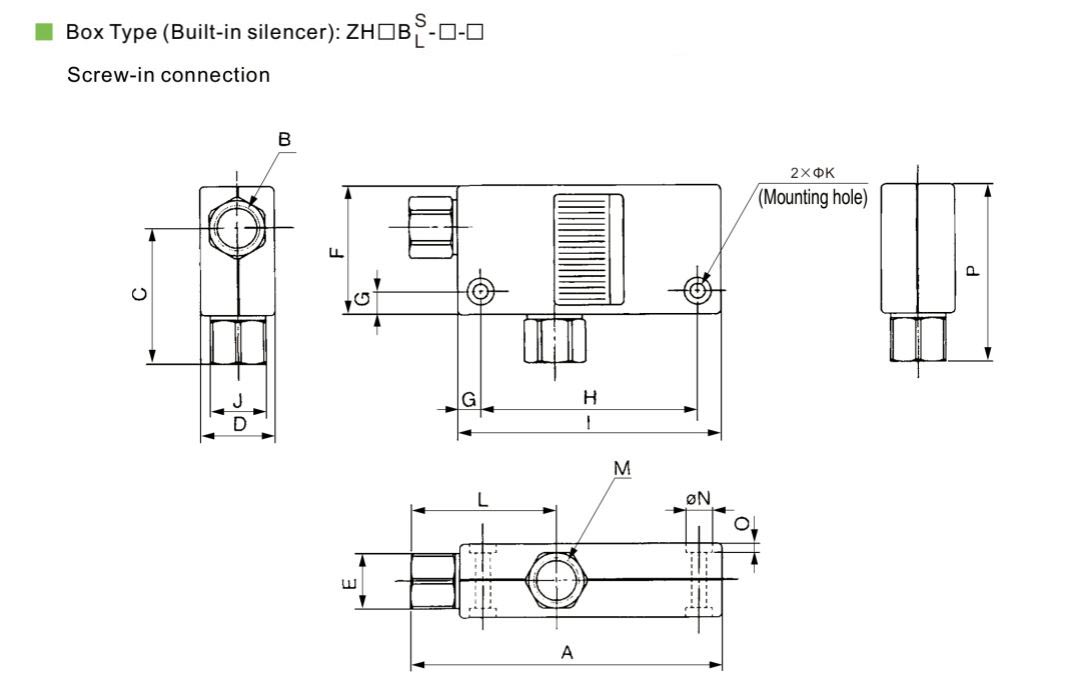

| نموذج | A | B | C | D | E | F | G | H | I | J | ΦK | L | M | φn | O | P |
| ZH05BL-01-01 | 67.5 | RC1/8 | 29.5 | 16 | 12 | 28 | 5 | 47 | 57 | 12 | 3.2 | 31.5 | RC1/8 | 5.8 | 2 | 38.5 |
| ZH05BS-01-01 | ||||||||||||||||
| ZH07BS-01-01 | ||||||||||||||||
| ZH07BL-01-01 | ||||||||||||||||
| ZH10BS-01-01 | 70.5 | RC1/8 | 30.5 | 18 | 12 | 29 | 5 | 50 | 60 | 12 | 3.2 | 33.5 | RC1/8 | 5.8 | 2 | 39.5 |
| ZH10BL-01-01 | ||||||||||||||||
| ZH13BL-01-02 | 86.5 | RC1/8 | 38.5 | 23 | 14 | 35 | 7 | 61 | 75 | 17 | 4.2 | 36.3 | RC1/4 | 7.5 | 3 | 49.5 |
| ZH13BS-01-02 | ||||||||||||||||
| ZH05BL-F01-F01 | 67.5 | G1/8 | 29.5 | 16 | 12 | 28 | 5 | 47 | 57 | 12 | 3.2 | 31.5 | G1/8 | 5.8 | 2 | 38.5 |
| ZH05BS-F01-F01 | ||||||||||||||||
| ZH07BS-F01-F01 | ||||||||||||||||
| ZH07BL-F01-F01 | ||||||||||||||||
| ZH10BS-F01-F01 | 70.5 | G1/8 | 30.5 | 18 | 12 | 29 | 5 | 50 | 60 | 12 | 3.2 | 33.5 | G1/8 | 5.8 | 2 | 39.5 |
| ZH10BL-F01-F01 | ||||||||||||||||
| ZH13BL-F01-F02 | 86.3 | G1/8 | 39 | 23 | 14 | 35 | 7 | 61 | 75 | 17 | 4.2 | 36.3 | G1/4 | 7.5 | 3 | 50 |
| ZH13BS-F01-F02 |
