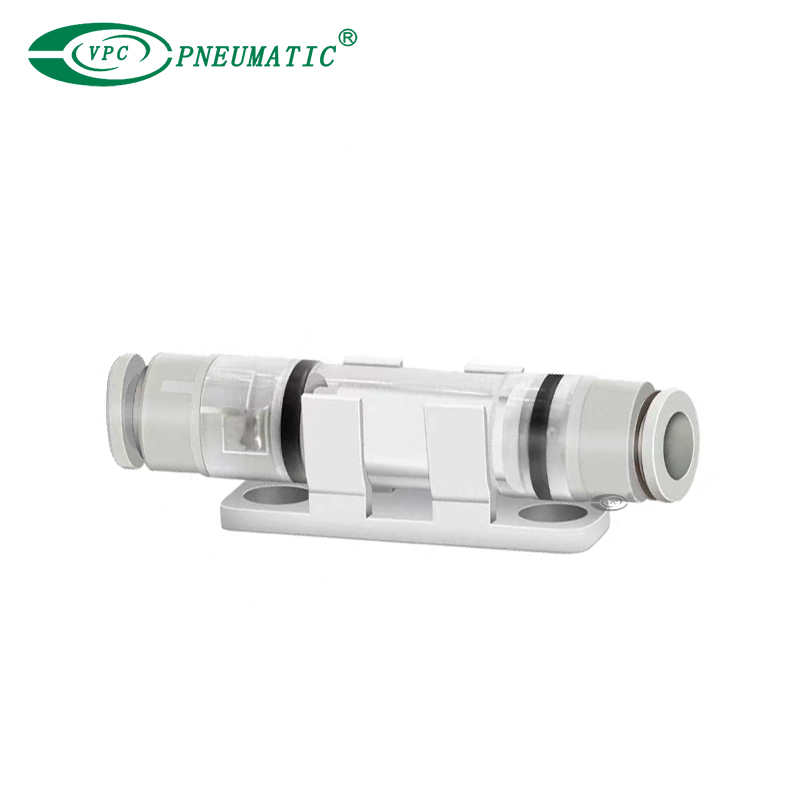

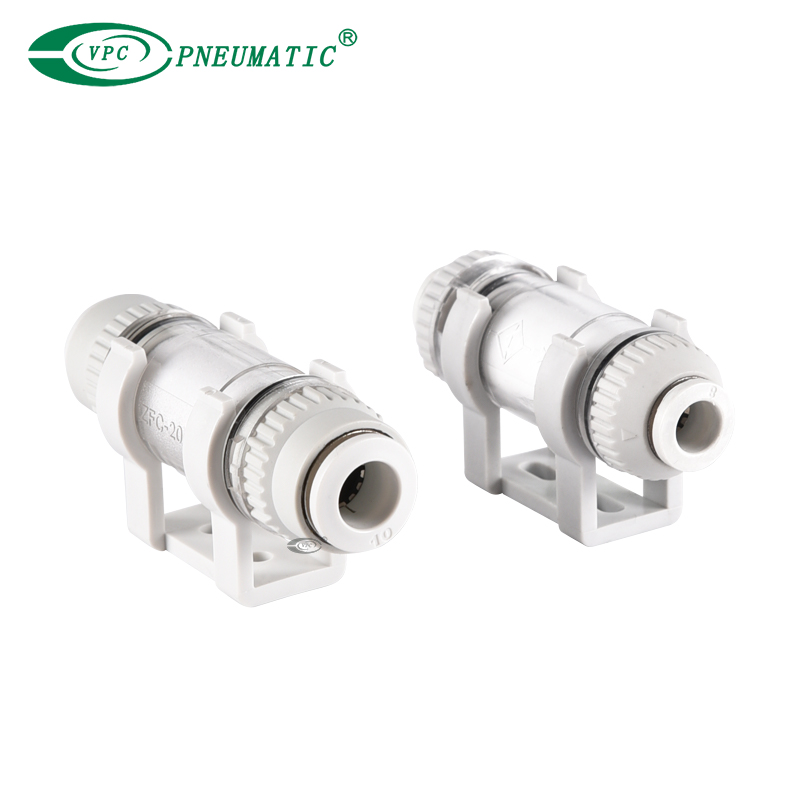

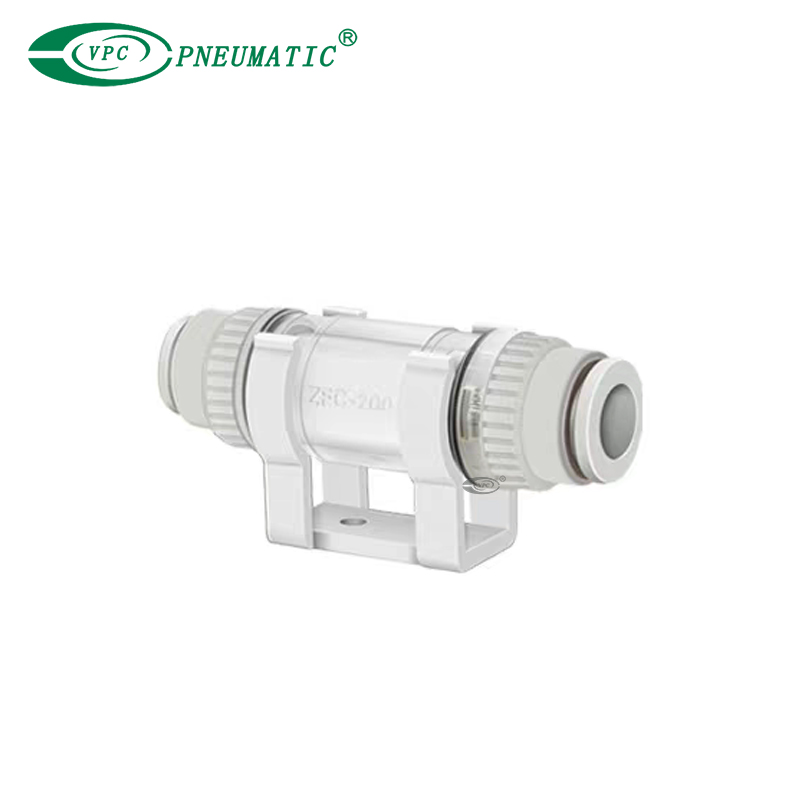

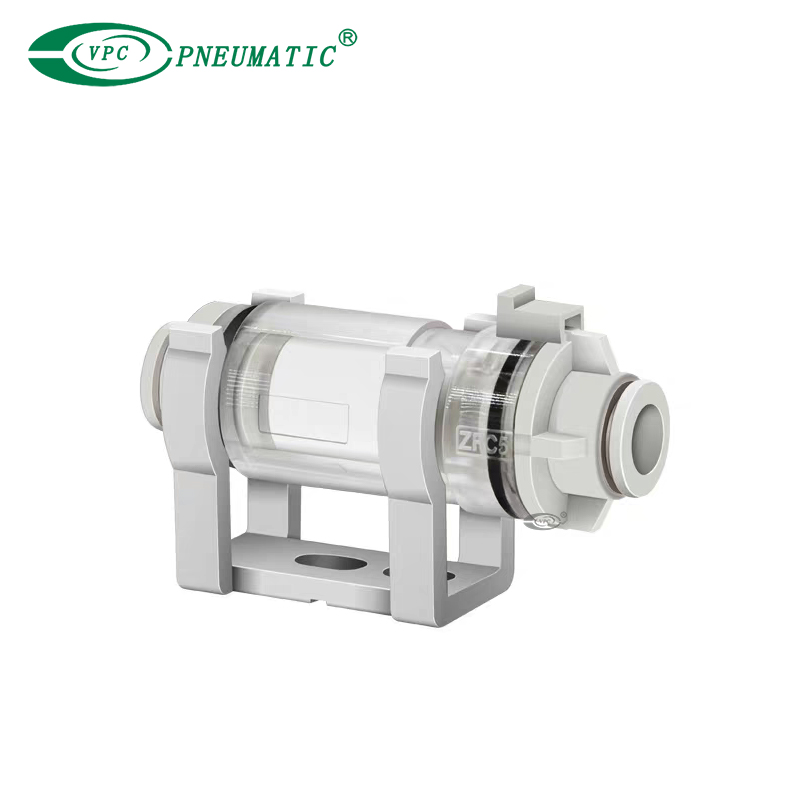

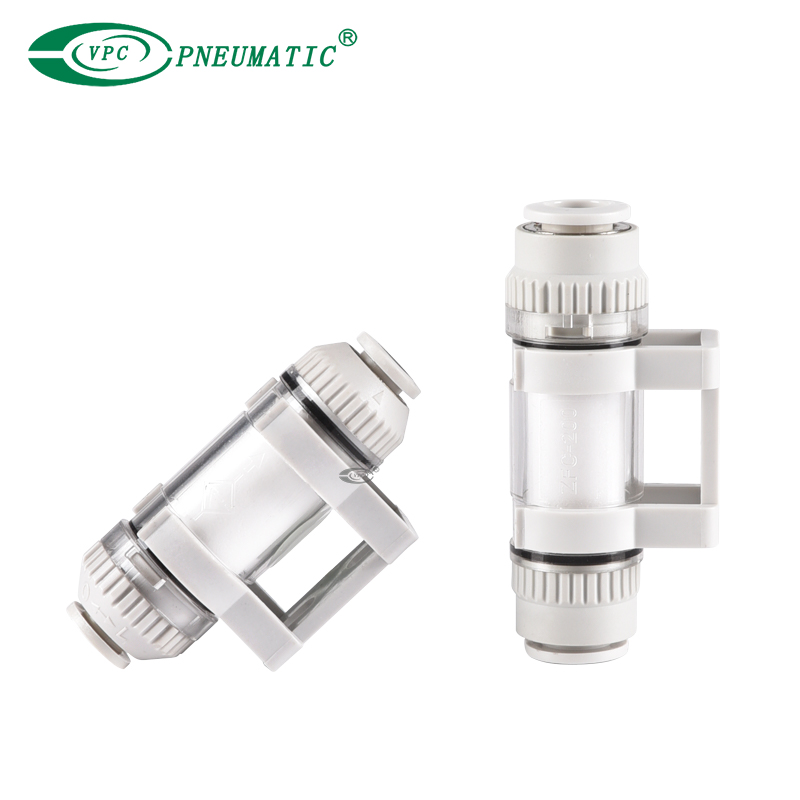

وصف المنتج
1. وحدة واحدة تقدم ضغطًا إيجابيًا وسلبيًا.
2. متري وبوصة أحجام.
3. وصلة هوائية سريعة ق.
مواصفات المنتج
| نموذج | ZFC1 □ | ZFC3 □ | ZFC5 □ | ZFC7 □ | |||||||
مقاس المنفذ (الأنابيب المعمول بها OD) | حجم القياس | φ2 | Φ3.2 | Φ3.2 | Φ4 | Φ4 | Φ6 | Φ6 | Φ8 | Φ10 | Φ12 |
| حجم بوصة | — | φ 1/8 ' | φ 1/8 ' | φ 5/32 ' | φ 5/32 ' | φ 1/4 ' | φ 1/4 ' | φ 5/16 ' | φ 3/8 ' | — | |
| وسط التشغيل | الهواء ، النيتروجين | ||||||||||
| ضغط العمل | -100 كيلو باسكال إلى 1.0 MPa (عند 20 درجة مئوية) | ||||||||||
| معدل التدفق (الضغط الإيجابي) [l/min]* | 15 | 45 | 50 | 80 | 100 | 200 | 250 | 450 | 550 | 650 | |
| معدل التدفق (ضغط الفراغ) [ل/دقيقة] | 2 | 5 | 7 | 10 | 10 | 20 | 30 | 70 | 80 | 100 | |
| ضغط الاختبار [MPa] | 1.5 (في 20 درجة مئوية) | ||||||||||
| درجة حرارة العمل [° C] | 0 إلى 60 | ||||||||||
| الترشيح [ميكرون] | 5 (كفاءة الترشيح 95 ٪) | ||||||||||
| استبدال عنصر الضغط التفاضلي [MPa] | 0.1 (ضغط فراغ 20 كيلو باسكال) | ||||||||||
| منطقة الترشيح [مم²] | 140 | 470 | 750 | 1260 | |||||||
| مواد الأنابيب القابلة للتطبيق | النايلون ، النايلون الناعم ، البولي يوريثان | ||||||||||
| السعة الداخلية [CM³] | 0.5 | 1.7 | 4.5 | 6.0 | 7.0 | ||||||
| مادة الحالة | البولي | ||||||||||
* ظروف معدل التدفق (الضغط الإيجابي): ضغط الإمداد 0.7 MPa، انخفاض الضغط 30 كيلو باسكال
الأبعاد الرئيسية
