| وسيط العمل: | |
|---|---|
| نطاق الضغط المقدر: | |
Product Specification
1. 2-اللون عرض.2. يمكن ينسخ ل أعلى ل 10 مفاتيح معًا.3. استبدال لمسة واحدة توصيلات.4. 4 أرقام عرض يسمح سهل قراءة ل عرض قيم.5. القوة استهلاك يكون مخفض بواسطة تحول عن ال شاشة. 6. فراغ ، مُجَمَّع و / أو إيجابي ضغط يستطيع يكون عرض في الآلام والكروب الذهنية أو كيلو باسكال.
Product Description

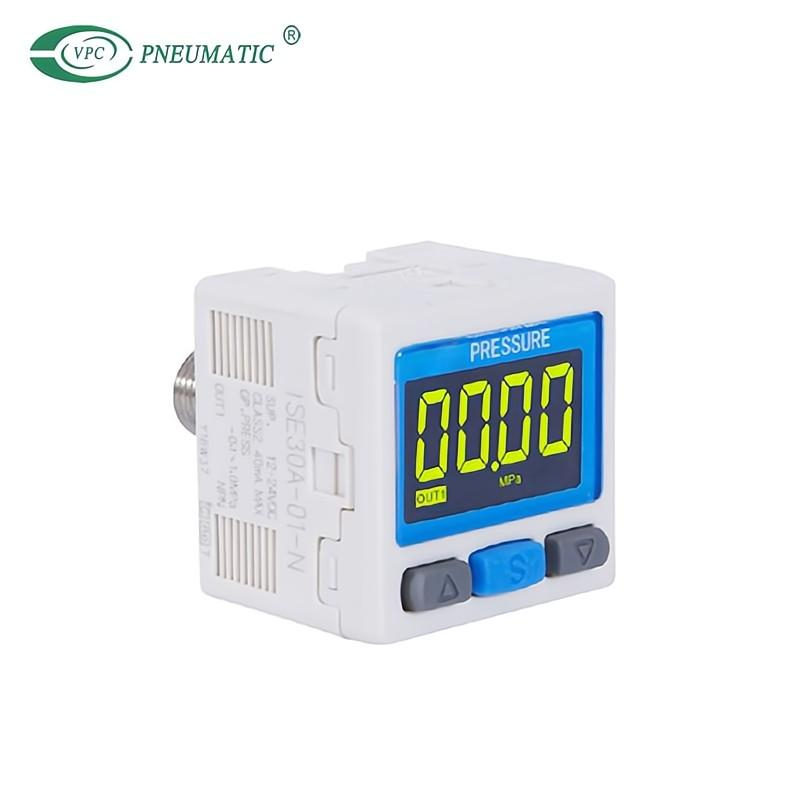

| نموذج | ZSE30A (ضغط الفراغ) | ZSE30AF (ضغط مركب) | ISE30A (الضغط الإيجابي) | ||
| نطاق الضغط المقدر | 0.0 إلى -101.0 كيلو باسكال | -100.0 إلى 100.0 كيلو باسكال | -0.1 إلى 1.0 ميجا باسكال | ||
| عرض / ضبط نطاق الضغط | 10.0 إلى -105.0 كيلو باسكال | -105.0 إلى 105.0 كيلو باسكال | -0.105 إلى 1.05 ميجا باسكال | ||
| تحمل الضغط | 500 كيلو باسكال | 500 كيلو باسكال | 1.5 ميجا باسكال | ||
| العرض / الحد الأدنى من ضبط الوحدة | 0.1 كيلو باسكال | 0.1 كيلو باسكال | 0.001 ميجا باسكال | ||
| وسط العمل | هواء مفلتر ، غاز غير قابل للتآكل / غاز غير قابل للاشتعال | ||||
| جهد إمداد الطاقة | DC12 إلى 24 V ± 10٪ ، تموج (pp) 10٪ أو أقل (مع حماية قطبية امدادات الطاقة) | ||||
| الاستهلاك الحالي | 40 مللي أمبير أو أقل | ||||
| إخراج التبديل | معيار | NPN أو PNP open collector 1 output ، NPN أو PNP open collector 2 output | |||
| الأعلى.الحمل الحالي | 80 مللي أمبير | ||||
| الأعلى.الجهد التطبيقية | 28 فولت (عند خرج NPN) | ||||
| الجهد المتبقي | 1 فولت أو أقل (مع تيار حمل 80 مللي أمبير) | ||||
| وقت الاستجابة | 2.5 مللي ثانية أو أقل (مع وظيفة منع الثرثرة: 20 ، 100 ، 500 ، 1000 ، 2000 مللي ثانية) | ||||
| حماية ماس كهربائى | نعم | ||||
| التكرار | ± 0.2٪ FS ± 1 رقم | ||||
| التباطؤ | وضع التخلفية | متغير (0 أو أعلى) * 1) | |||
| وضع مقارنة النوافذ | |||||
| خرج تشابهي | خرج الجهد* 2） | انتاج التيار الكهربائي (الضغط المقدر) | 1 إلى 5V ± 2.5٪ FS | 0.6 إلى 5 فولت ± 2.5٪ FS | |
| الخطية | ± 1٪ FS | ||||
| مقاومة الإخراج | تقريبا.1 كيلو أوم | ||||
حاضِر انتاج* 3） | انتاج التيار الكهربائي (الضغط المقدر) | 4 إلى 20 مللي أمبير ± 2.5٪ FS | 2.4 إلى 20 مللي أمبير ± 2.5٪ FS | ||
| الخطية | ± 1٪ FS | ||||
| مقاومة الحمل | أقصى مقاومة للحمل: 300Ω (جهد إمداد الطاقة 12 فولت) : 600Ω (جهد إمداد الطاقة 24 فولت) الحد الأدنى لمقاومة الحمل: 50Ω | ||||
| عرض | شاشة LCD مكونة من 4 أرقام و 7 أجزاء و 2 لون (أحمر / أخضر) | ||||
| دقة العرض | ± 2٪ FS ± 1 رقم (درجة الحرارة المحيطة 25 ± 3 ℃) | ||||
| ضوء المؤشر | يضيء عند تشغيل خرج المفتاح .OUT1: أخضر ، OUT2: أحمر | ||||
| بيئة | نسيج | IP40 | |||
| عمل نطاق درجة حرارة | التشغيل: 0 ~ 50 درجة مئوية ، التخزين: -10 ~ 60 درجة مئوية (بدون تكاثف أو تجميد) | ||||
| نطاق الرطوبة المحيطة | التشغيل / التخزين: 35 ~ 85٪ RH (بدون تكاثف) | ||||
| تحمل الجهد | تيار متردد 1000 فولت لمدة 1 دقيقة بين المحطات والسكن | ||||
| مقاومة العزل | 50 ميكرومتر أكثر (500 VDC تقاس عبر ميغا أوممتر) بين المحطات والسكن | ||||
| خاصية درجة الحرارة | ± 2٪ FS (25 ℃ مرجع) | ||||
| سلك الرصاص مع الموصل | كابل فينيل شديد التحمل مقاوم للزيت ، 3 نوى Φ3.5 ، 2 متر منطقة الموصل ذات 4 مراكز: 0.15 مم² (AWG26) ، عازل OD: 1.0 مم | ||||
| المعايير | CE / بنفايات ، UL / CSA (E216656) | ||||
* 1) إذا تذبذب الضغط المطبق بالقرب من القيمة المحددة ، فاضبط التباطؤ فوق نطاق التذبذب لمنع الثرثرة.
* 2) عند تحديد خرج الجهد التناظري ، لا يمكن استخدام خرج التيار التناظري معًا.
* 3) عند تحديد خرج التيار التناظري ، لا يمكن استخدام خرج الجهد التناظري معًا.
