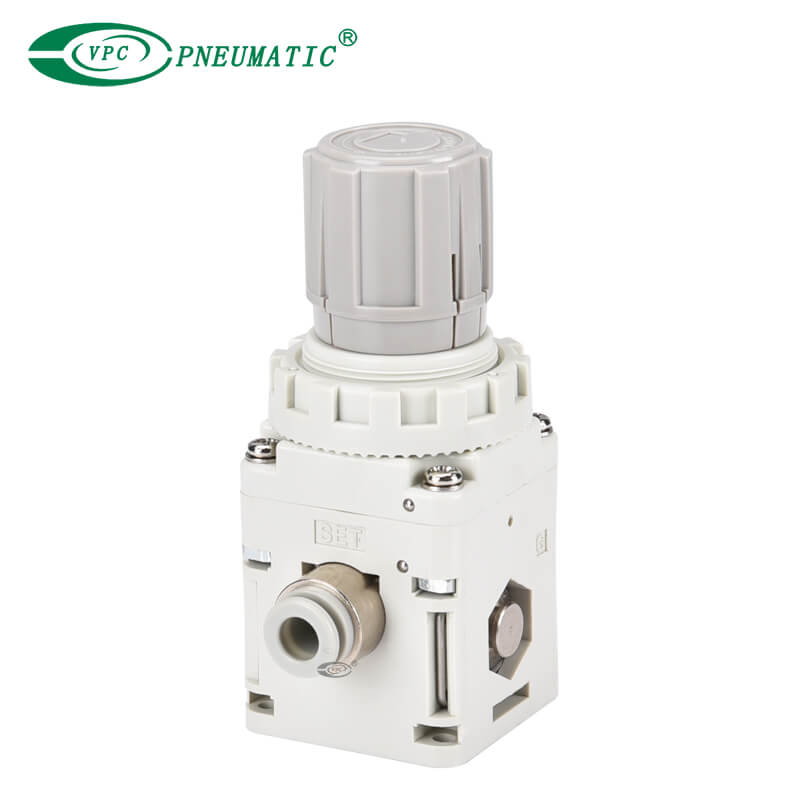

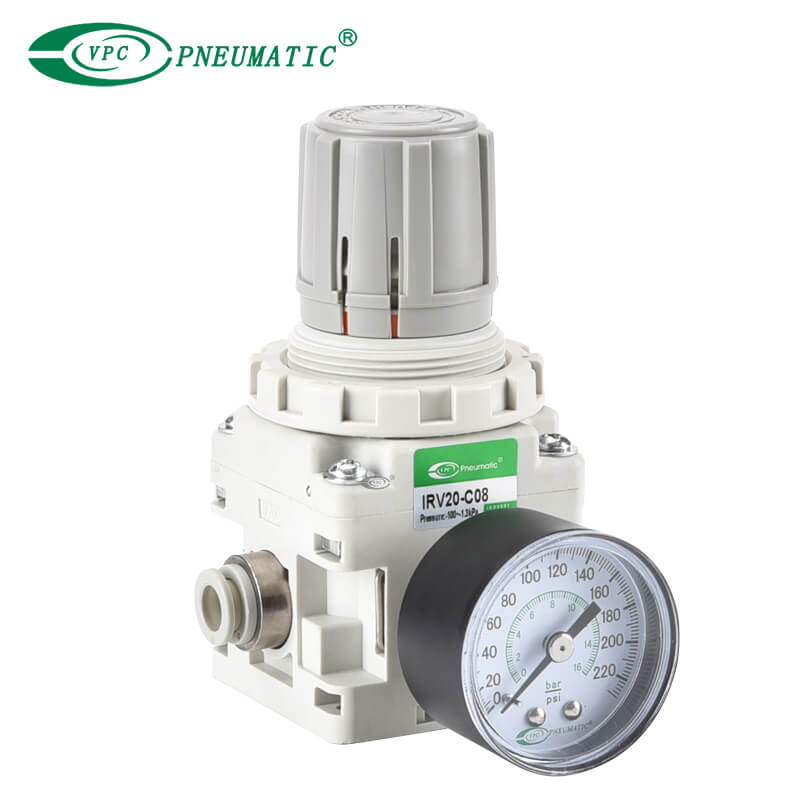

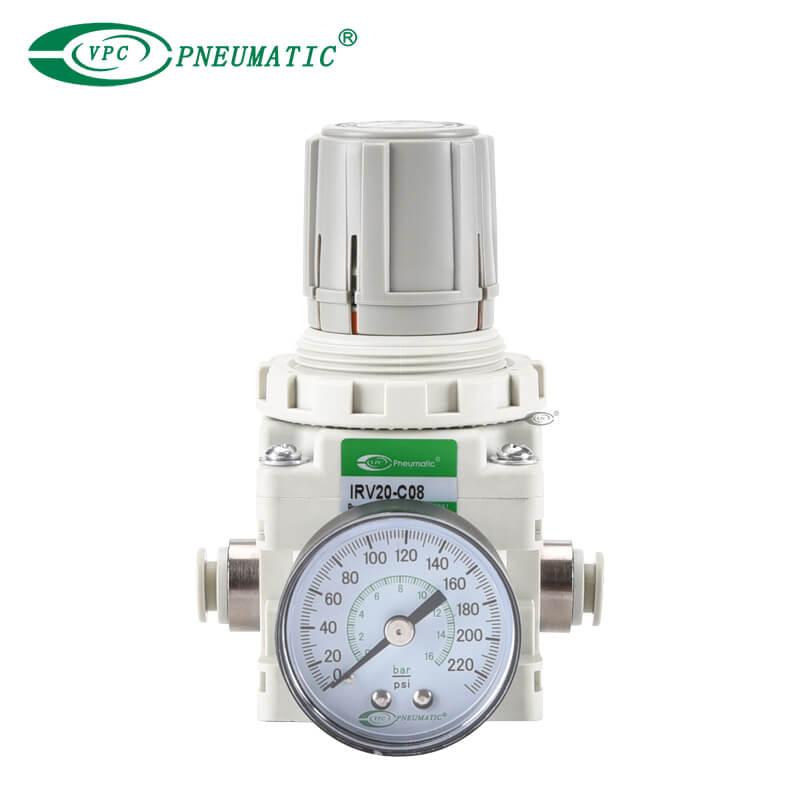

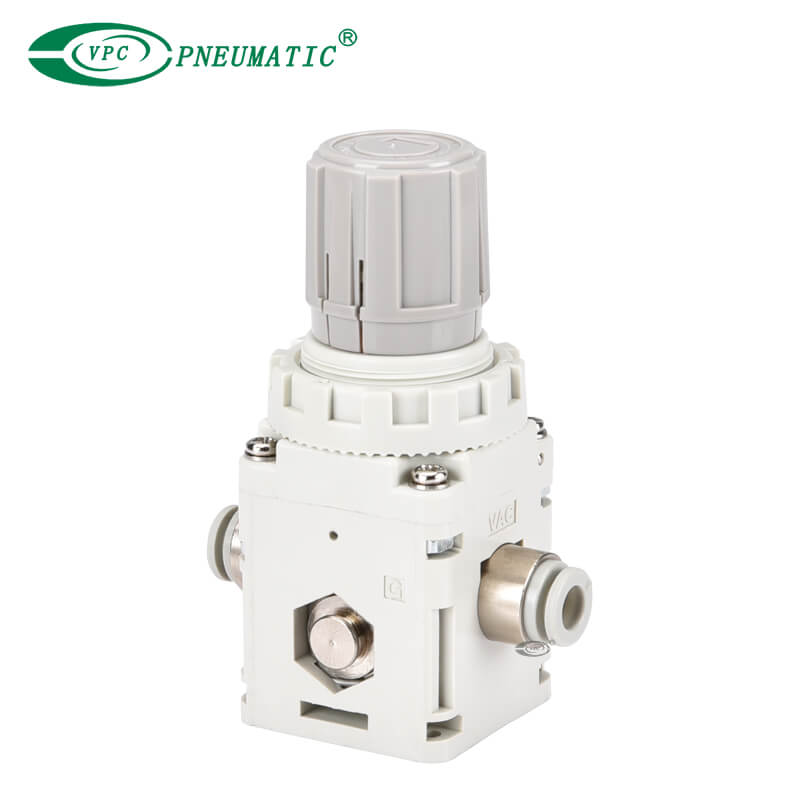

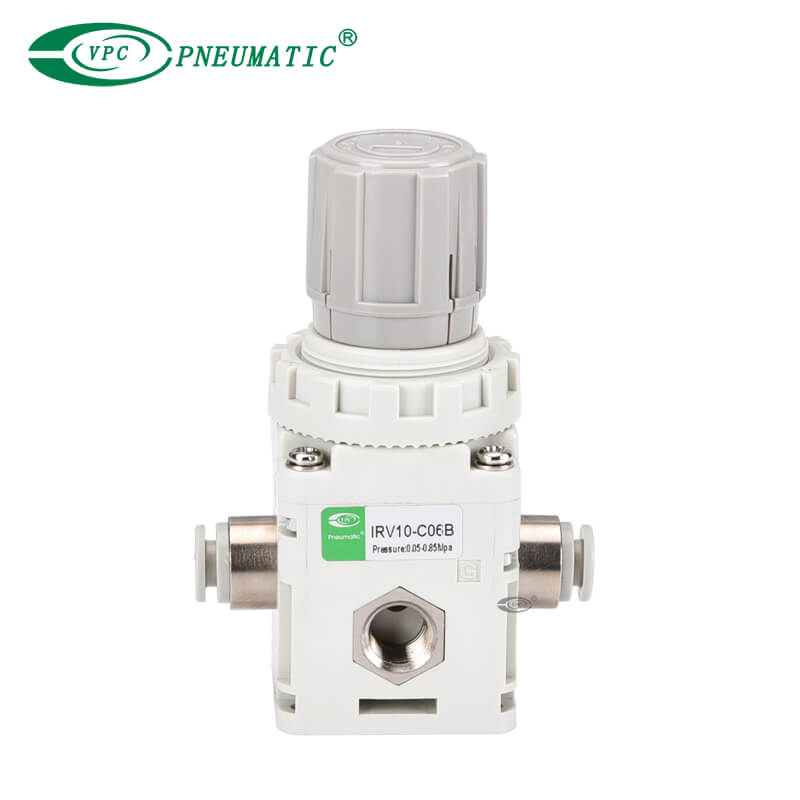

IRV10/20 سلسلة منظم الفراغ

■ ميزة المنتج

يتم تطبيق منظم الفراغ IRV بشكل شائع في الأنظمة التي يكون فيها التحكم الدقيق في ضغط الفراغ أمرًا بالغ الأهمية.

1. نطاق التعديل: يمكنهم ضبط ضغط خط الفراغ ضمن نطاق من -100 إلى -1.3 كيلو باسكال

2. الحد الأقصى للتدفق: تدعم سلسلة IRV10 الحد الأقصى للتدفق بمقدار 140 ℓ/دقيقة (ANR)، بينما تدعم سلسلة IRV20 ما يصل إلى 240 ℓ/دقيقة (ANR)

3. تخفيض الوزن: تم تخفيض كتلة الموديلات الأحدث بنسبة 20% مقارنة بالموديلات السابقة

4. سهولة التثبيت: إنها تتميز بوصلات أحادية الجانب وتركيبات مدمجة بلمسة واحدة لسهولة التثبيت.

5. مرونة التركيب: يمكن تغيير اتجاه التركيب وزاوية مقياس الضغط ومفتاح الضغط الرقمي بسهولة

6. يمكن العثور على التطبيقات في الأتمتة والروبوتات، والمعدات الطبية، ومناولة المواد، وإعدادات المختبرات، وأنظمة النقل الهوائي وغيرها من الصناعات.

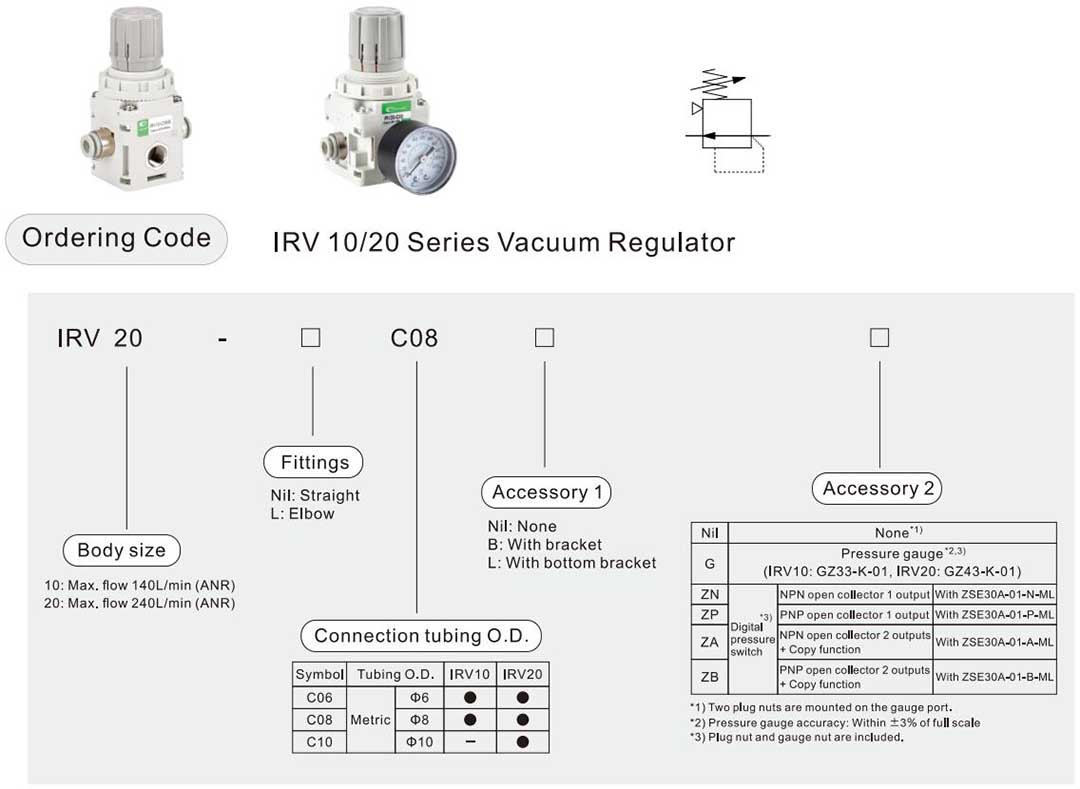

■ الرمز

■  المواصفات

*1) توخي الحذر لأنه يختلف حسب الضغط الموجود في جانب مضخة التفريغ.

*2) بالنسبة لمنظمات التفريغ المزودة بمقياس ضغط، سوف يتلف مقياس الضغط إذا تم توفير الضغط الإيجابي. في

وفي حالة تطبيق الضغط الإيجابي، لن يتضرر منظم الفراغ؛ ومع ذلك، سيتم فتح الصمام الرئيسي و

سوف يدخل الضغط الإيجابي إلى مضخة التفريغ. قد يتسبب هذا في حدوث خلل في مضخة التفريغ. عندما الفراغ

يتم استخدام المنظم في نظام الامتصاص والنقل، راجع مثال الأنابيب التالي وتجنب توفير ضغط إيجابي لمضخة التفريغ. لا يستطيع منظم الفراغ ضبط الضغط الإيجابي.

*3) سحب الهواء من الغلاف الجوي طوال الوقت.

■  التطبيق

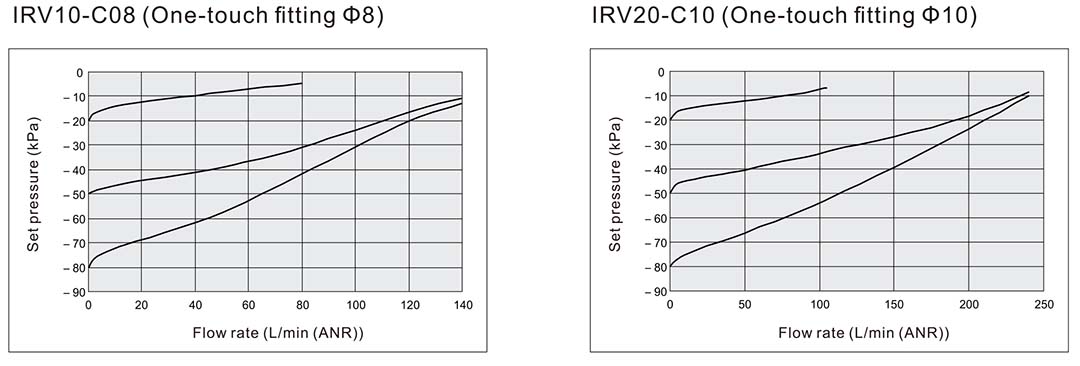

■  خصائص معدل التدفق (القيمة التمثيلية)

شروط

مضخة تفريغ سرعة العادم: 2500 لتر/دقيقة؛ الضغط الجانبي للتيار المتردد: -101 كيلو باسكال (عند الإعداد الأولي)

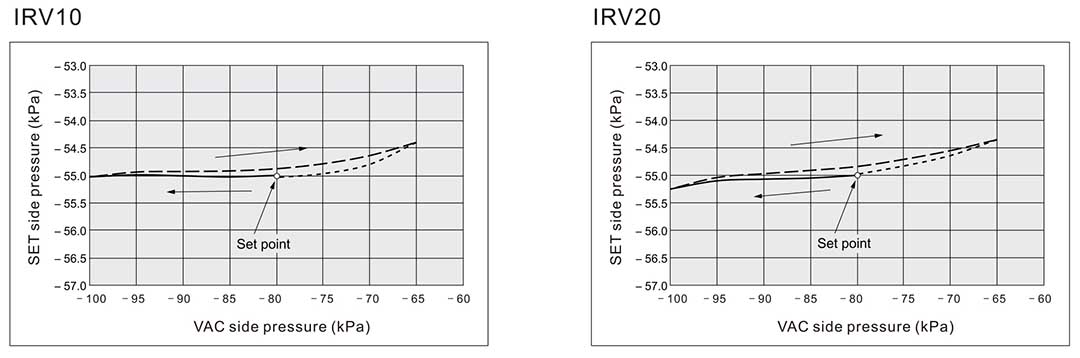

■  خصائص الضغط  (القيمة التمثيلية)

 * المحول المعياري المرفق بالمنتج المصمم حسب الطلب (IR يتم شحن -□□□□ □□ -X170) معًا، ولكن لم يتم تجميعه.

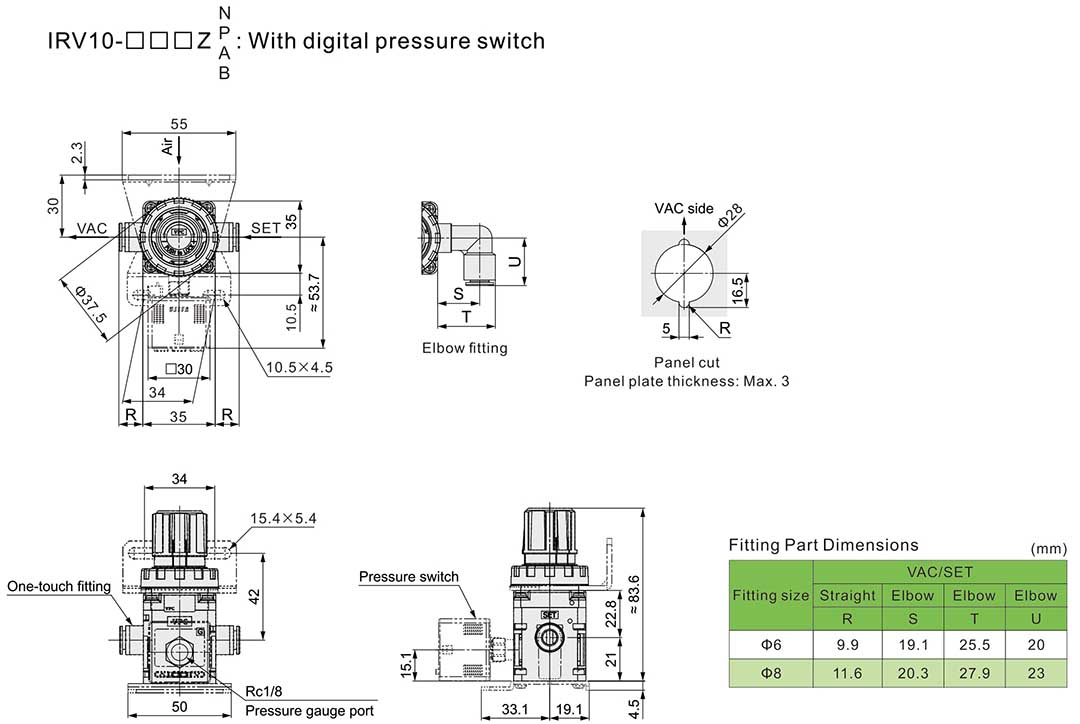

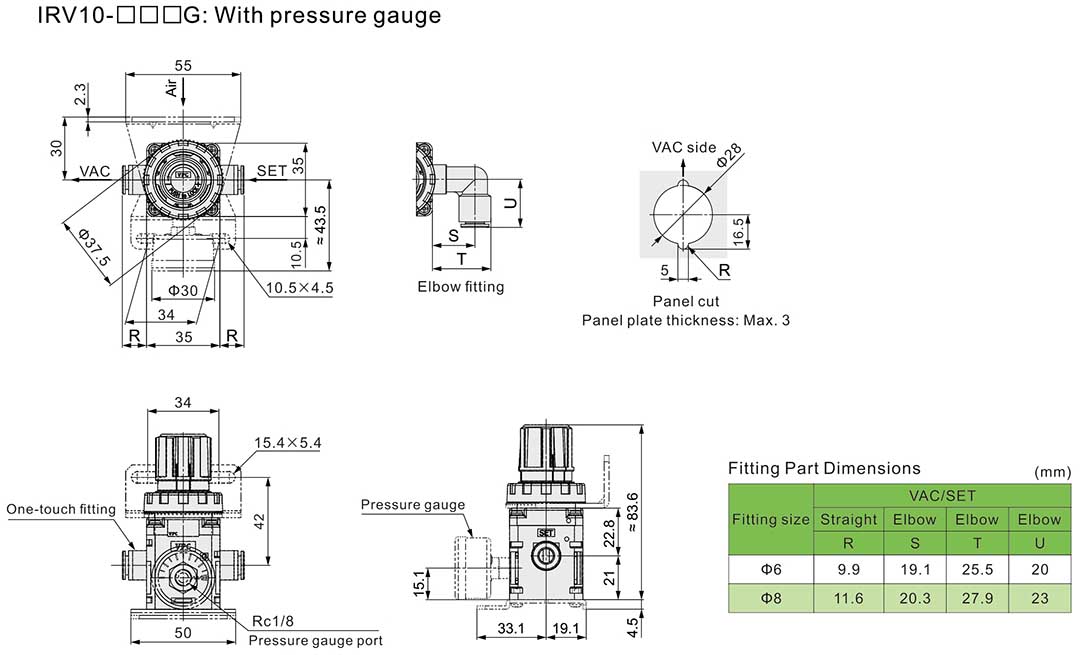

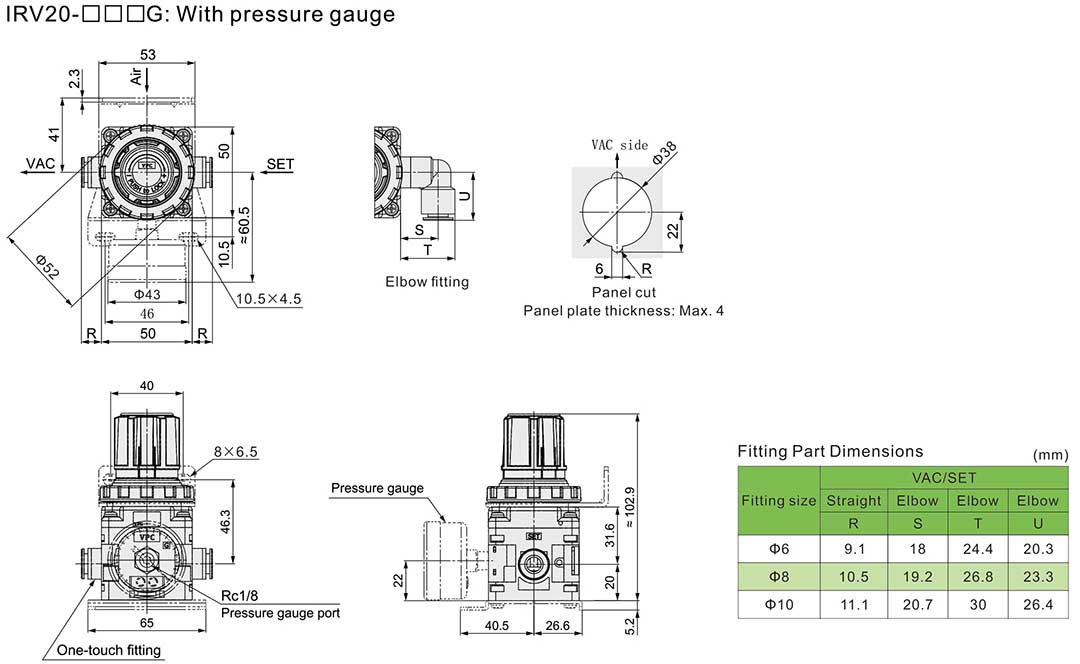

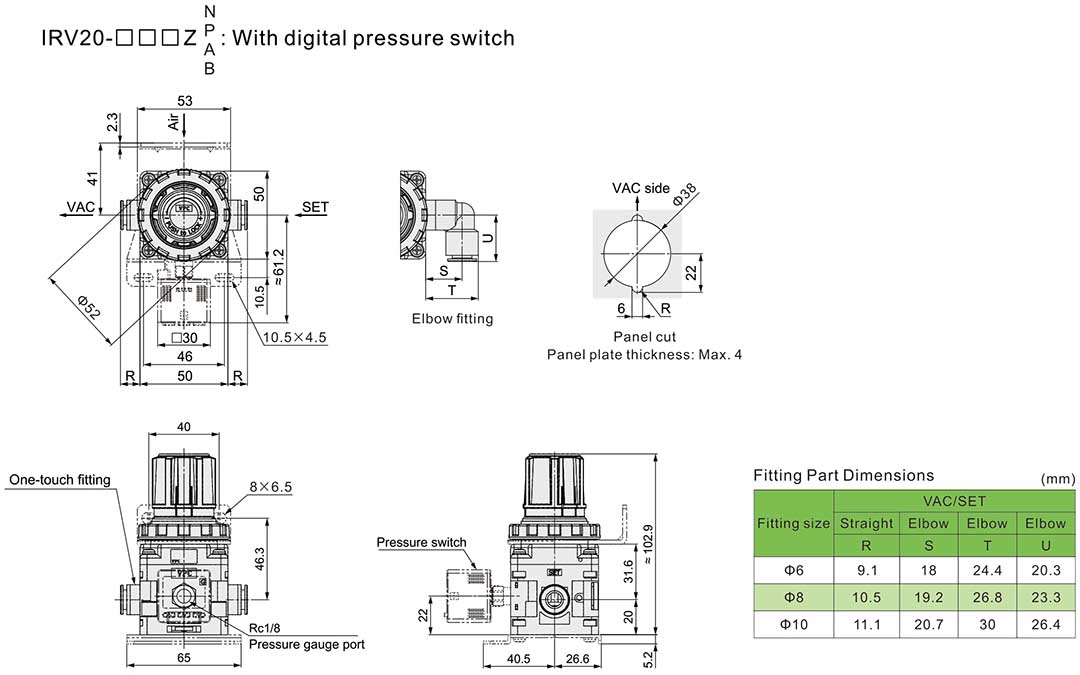

■  البعد الرئيسي
