| اضبط نطاق الضغط: | |
| درجة حرارة العمل: | |

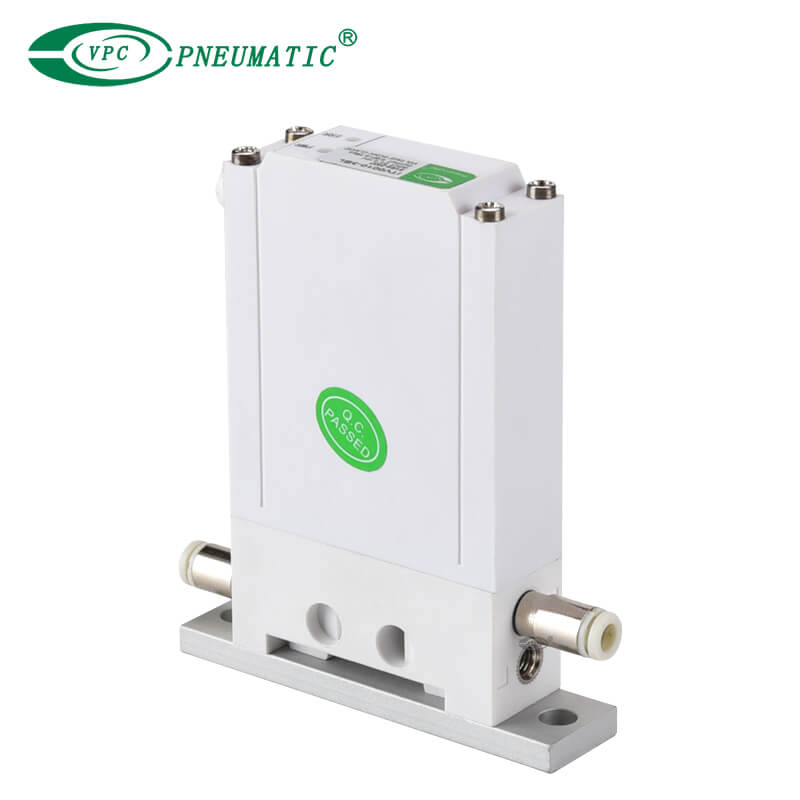

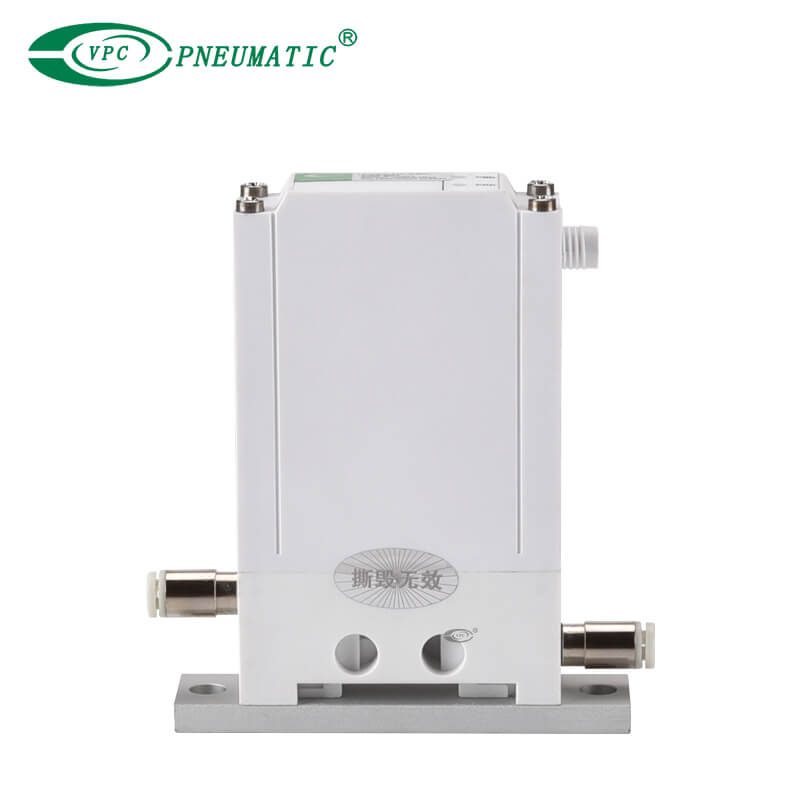

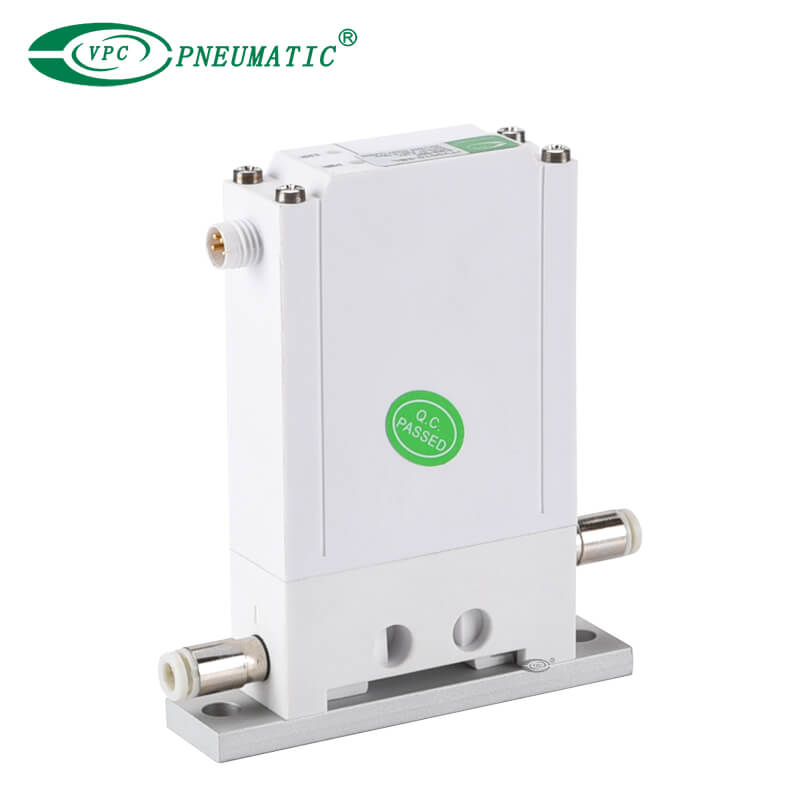

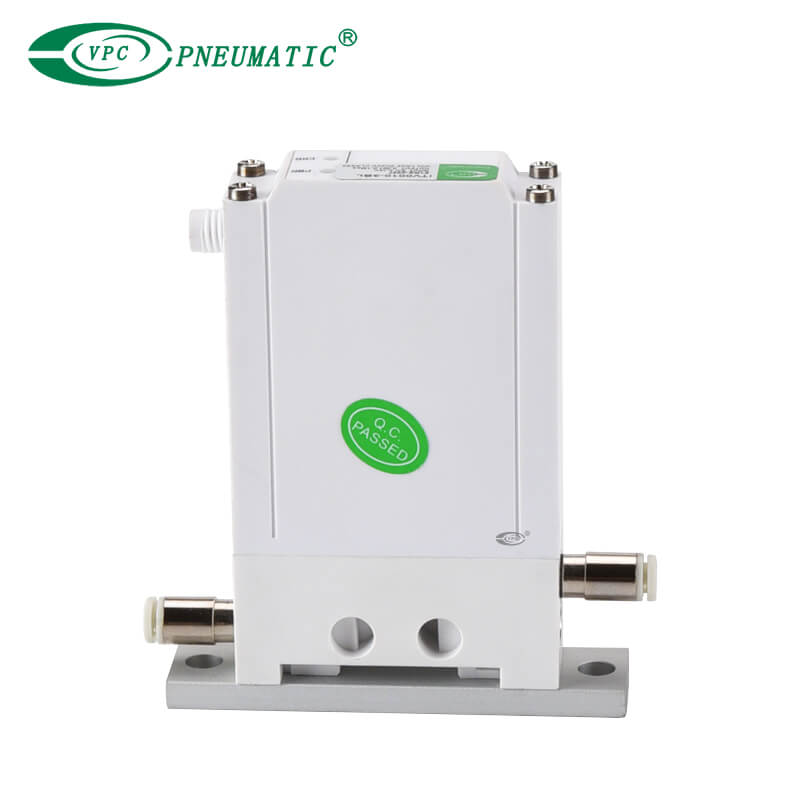

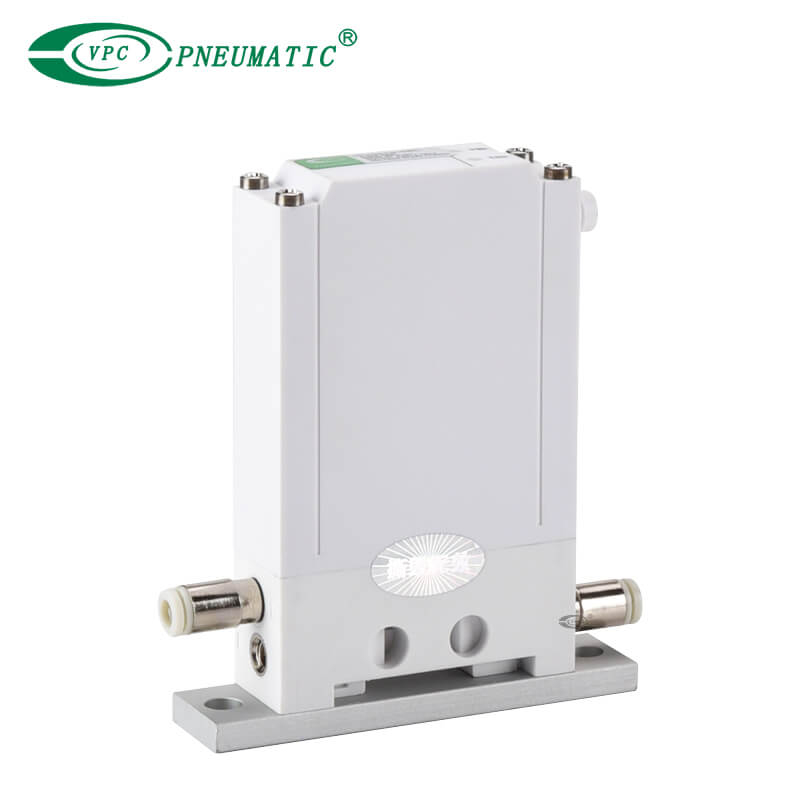

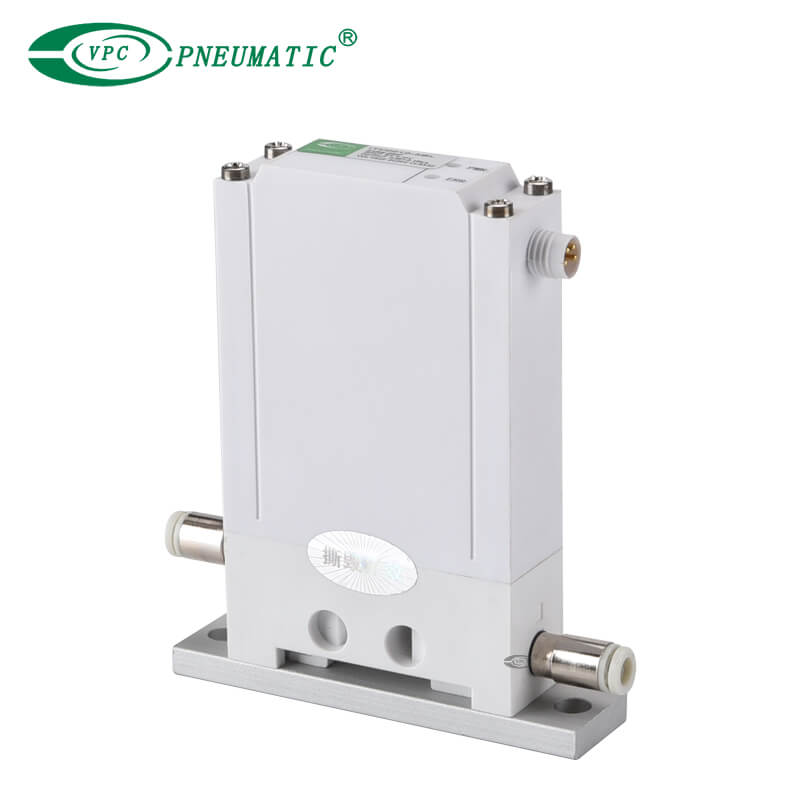

وصف المنتج
للتحكم المستمر في ضغط الفراغ بما يتناسب مع الإشارات الكهربائية.

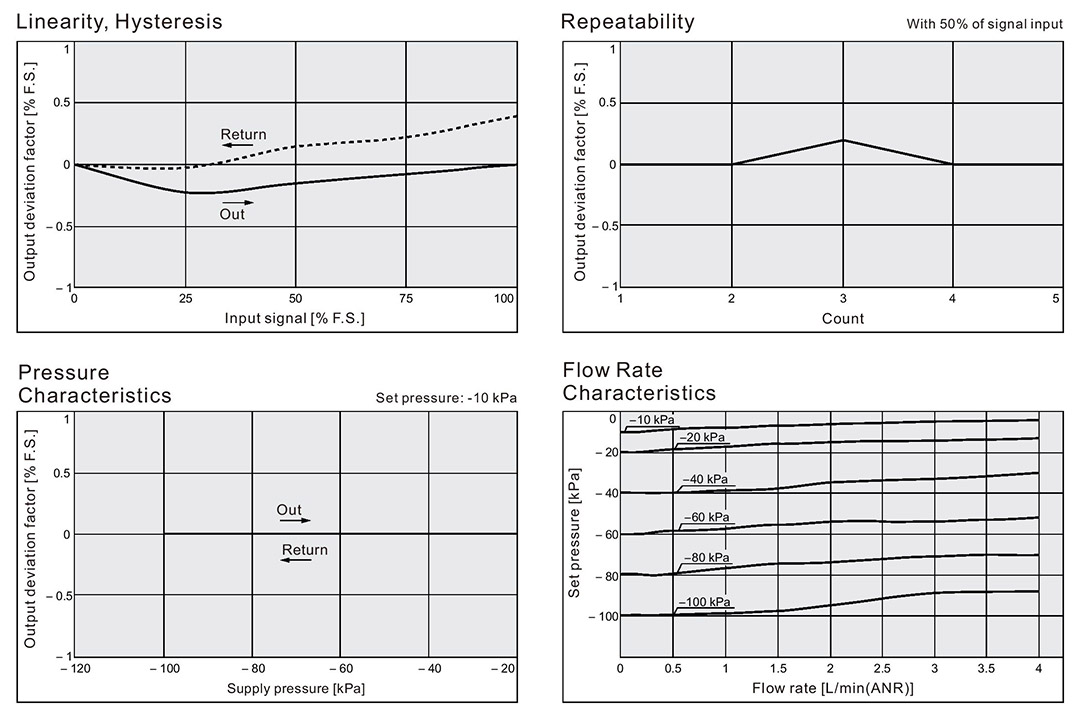

● الخطية: ± 1% FS أو أقل
● التباطؤ: 0.5% FS أو أقل
● التكرار: ± 0.5% FS أو أقل
● زمن الاستجابة عالي السرعة: 0.1 ثانية (بدون تحميل)
● ثبات عالي — الحساسية: 0.2% FS أو أقل
مواصفات المنتج

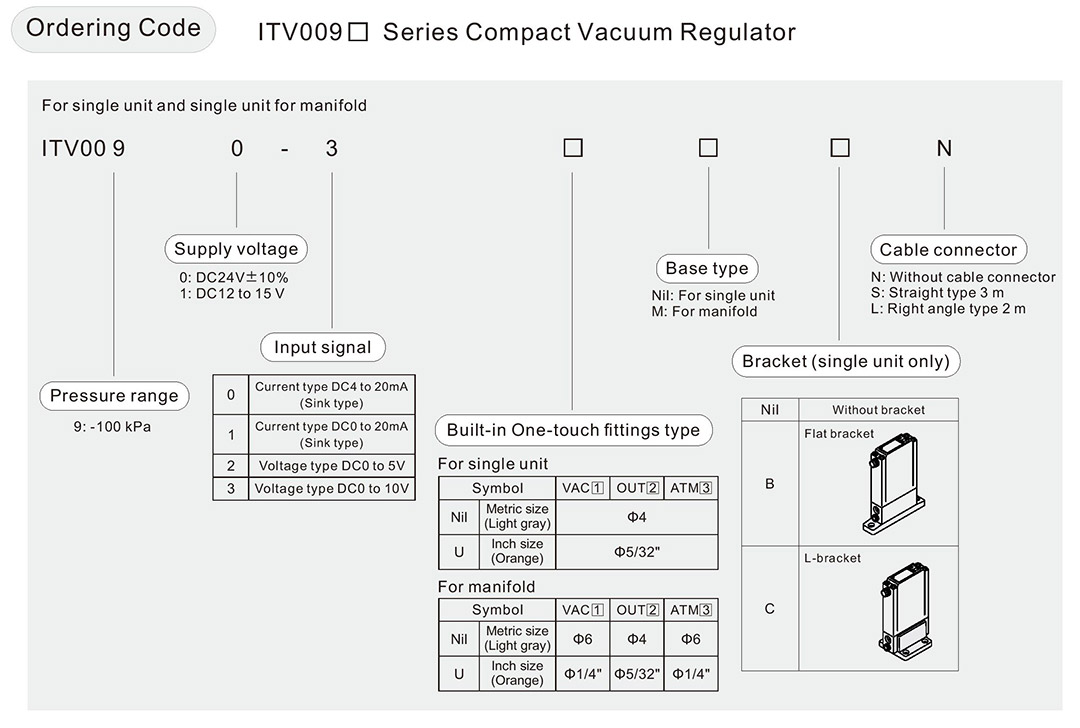

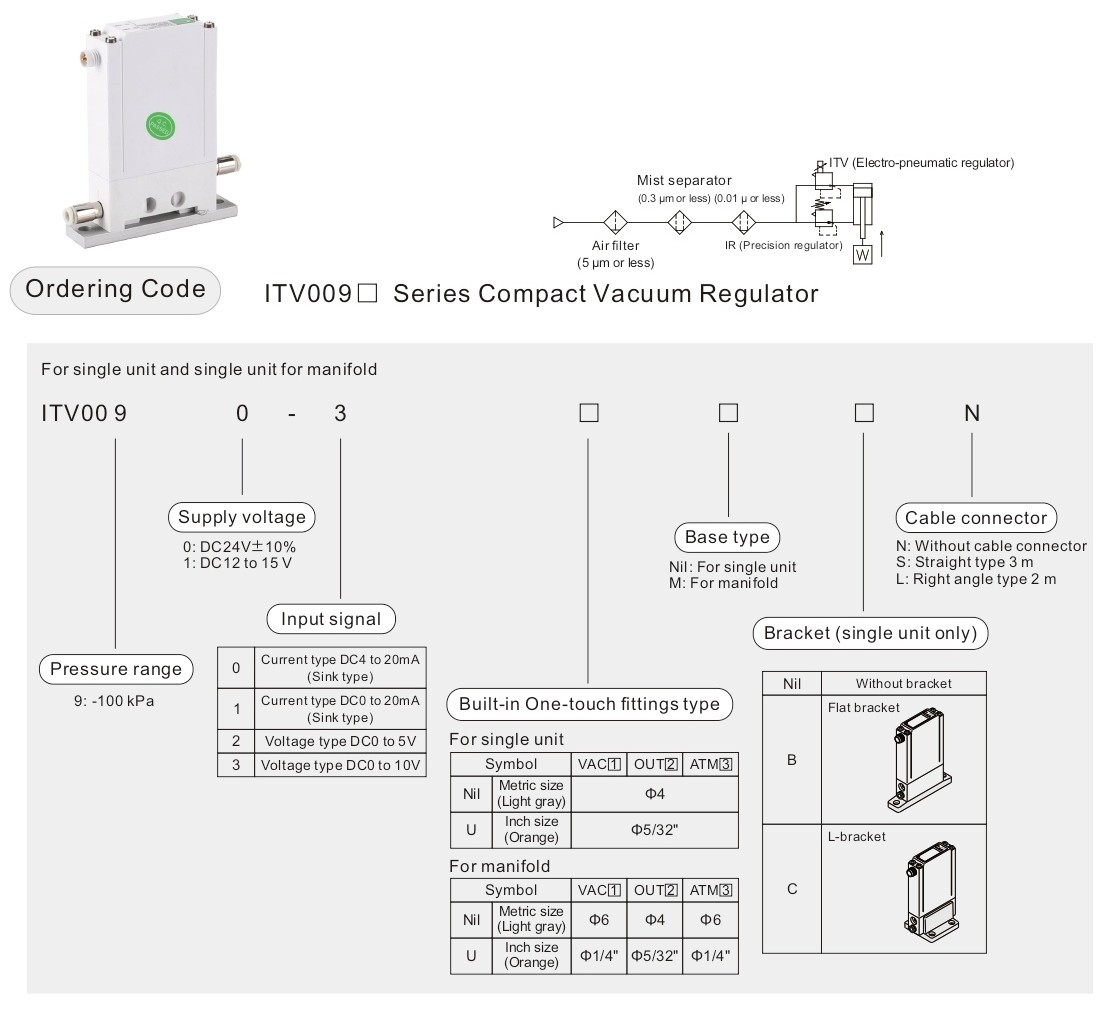

| نموذج | ITV009□ | |
دقيقة. العرض ضغط | ضبط الضغط -1 كيلو باسكال | |
| الأعلى. ضغط العرض | -101 كيلو باسكال | |
| ضبط نطاق الضغط | -1 إلى -100 كيلو باسكال | |
| مزود الطاقة | الجهد االكهربى | تيار مستمر 24 فولت ± 10%، تيار مستمر 12 إلى 15 فولت |
| الاستهلاك الحالي | جهد مصدر الطاقة DC24 فولت: 0.12 أمبير أو أقل جهد مصدر الطاقة DC12 إلى 15 فولت: 0.18 أمبير أو أقل | |
| إشارة الدخل | نوع الجهد | DC0 إلى 5V، DC0 إلى 10V |
| النوع الحالي | DC4 إلى 20 مللي أمبير، DC0 إلى 20 مللي أمبير (نوع الحوض) | |
| مقاومة المدخلات | نوع الجهد | تقريبا. 10 كيلو أوم |
| النوع الحالي | تقريبا. 250 كيلو أوم | |
إشارة الإخراج *2) | الإخراج التناظرية | تيار مباشر من 1 إلى 5 فولت (مقاومة الخرج: حوالي 1 كيلو أوم) دقة الإخراج ±6% FS أو أقل |
| الخطي | ±1% FS أو أقل | |
| التباطؤ | 0.5% فس أو أقل | |
| التكرار | ±0.5% FS أو أقل | |
| حساسية | 0.2% فس أو أقل | |
| خصائص درجة الحرارة | ±0.12% FS/°C أو أقل | |
| درجة حرارة العمل | 0 إلى 50 ℃ (بدون تكثيف) | |
| العلبة | مكافئ IP65 *3) | |
| نوع الاتصال | تركيبات مدمجة بلمسة واحدة | |
| حجم الاتصال | للوحدة الواحدة | الحجم المتري 1، 2، 3: Φ4 |
| مقاس البوصة 1، 2، 3: Φ5/32' | ||
| مشعب | الحجم المتري 1، 3: Φ6، 2: Φ4 | |
| مقاس البوصة 1، 3: Φ1/4'، 2: Φ5/32' | ||
| الوزن *1) | 100 جرام أو أقل (بدون خيارات) | |
*1) يشير إلى وزن وحدة واحدة

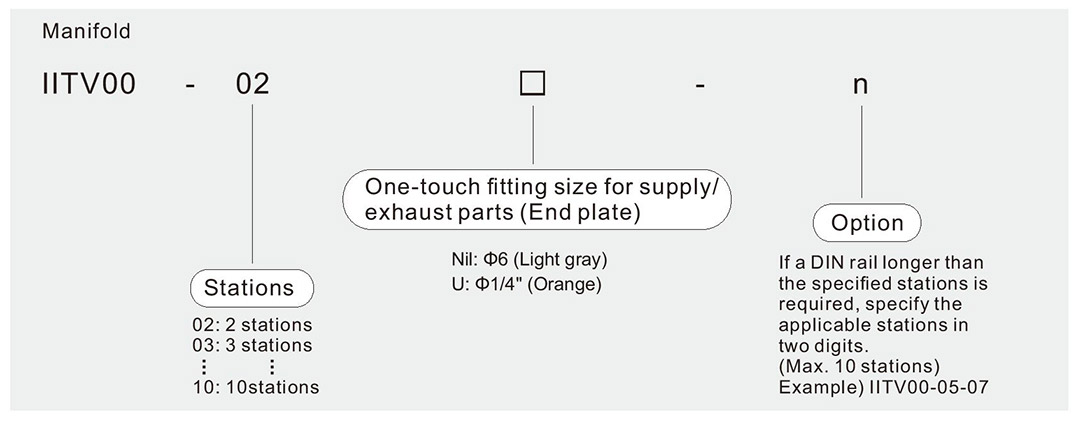

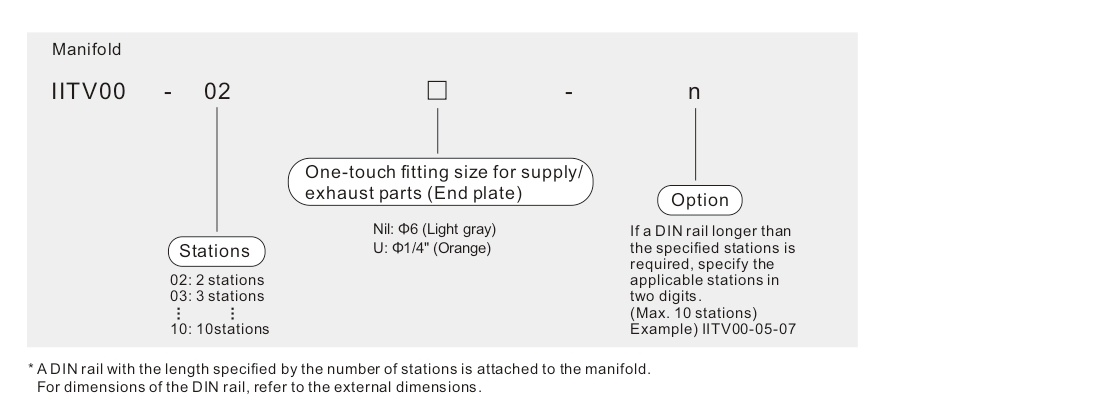

لIITV00-ن
الوزن الإجمالي (جم) ≥ المحطات (ن) × 100 + 130 (وزن المجموعة الطرفية A، B) + الوزن (جم) لسكة DIN
*2) عند قياس خرج ITV التناظري من 1 إلى 5 فولت تيار مستمر، إذا كانت مقاومة الحمل أقل من 100 كيلو أوم، فقد لا تكون دقة مراقبة الخرج التناظري البالغة ±6% FS أو أقل متاحة.
يتم توفير المنتج بدقة تصل إلى ±6% بناءً على طلبك.
يظل ضغط الإخراج غير متأثر.
*3) عند الاستخدام في ظل الظروف المكافئة لـ IP65، قم بتوصيل التركيب أو الأنبوب بفتحة التنفس قبل الاستخدام.
*4) عندما يكون هناك استهلاك للتدفق في اتجاه مجرى النهر، قد يصبح الضغط غير مستقر اعتمادًا على ظروف الأنابيب.
*5) عند تشغيل الطاقة، قد تنشأ ضوضاء. هذه الضوضاء طبيعية ولا تشير إلى وجود خطأ.

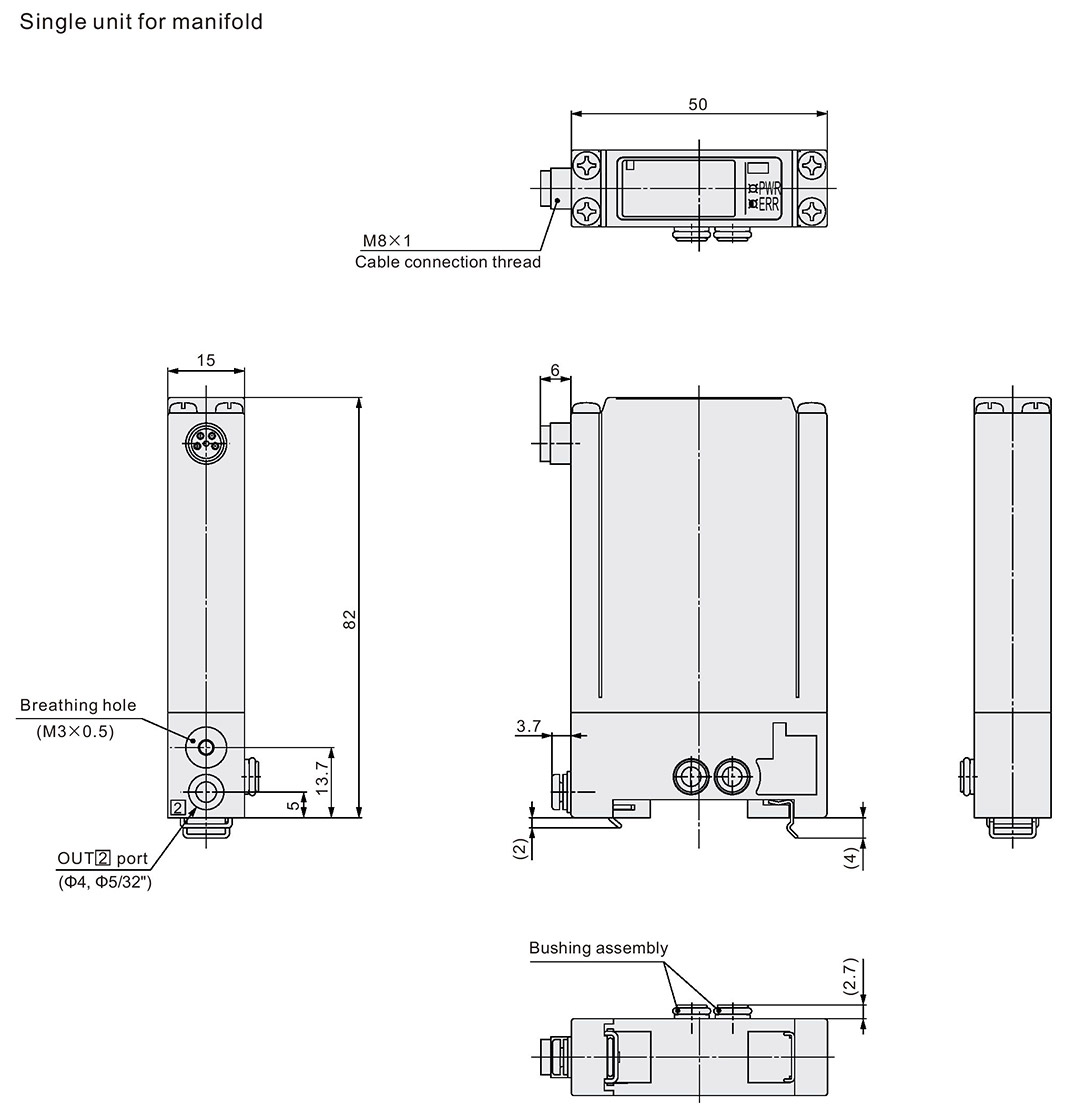

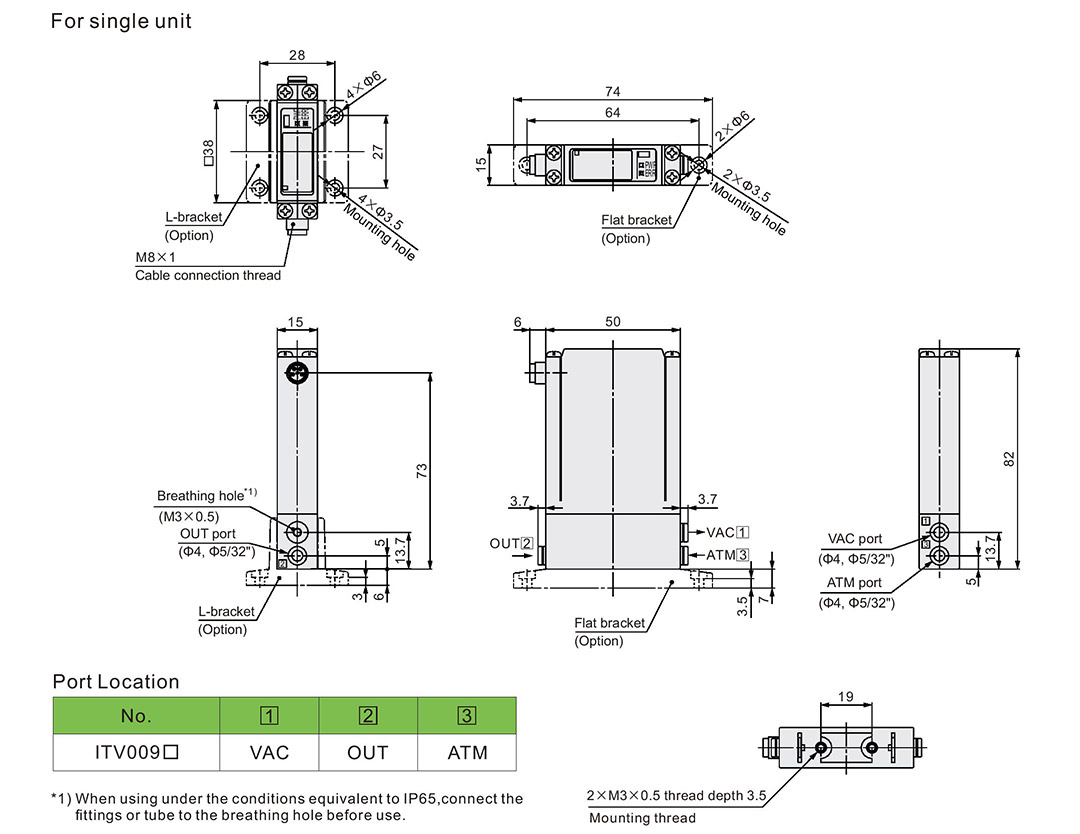

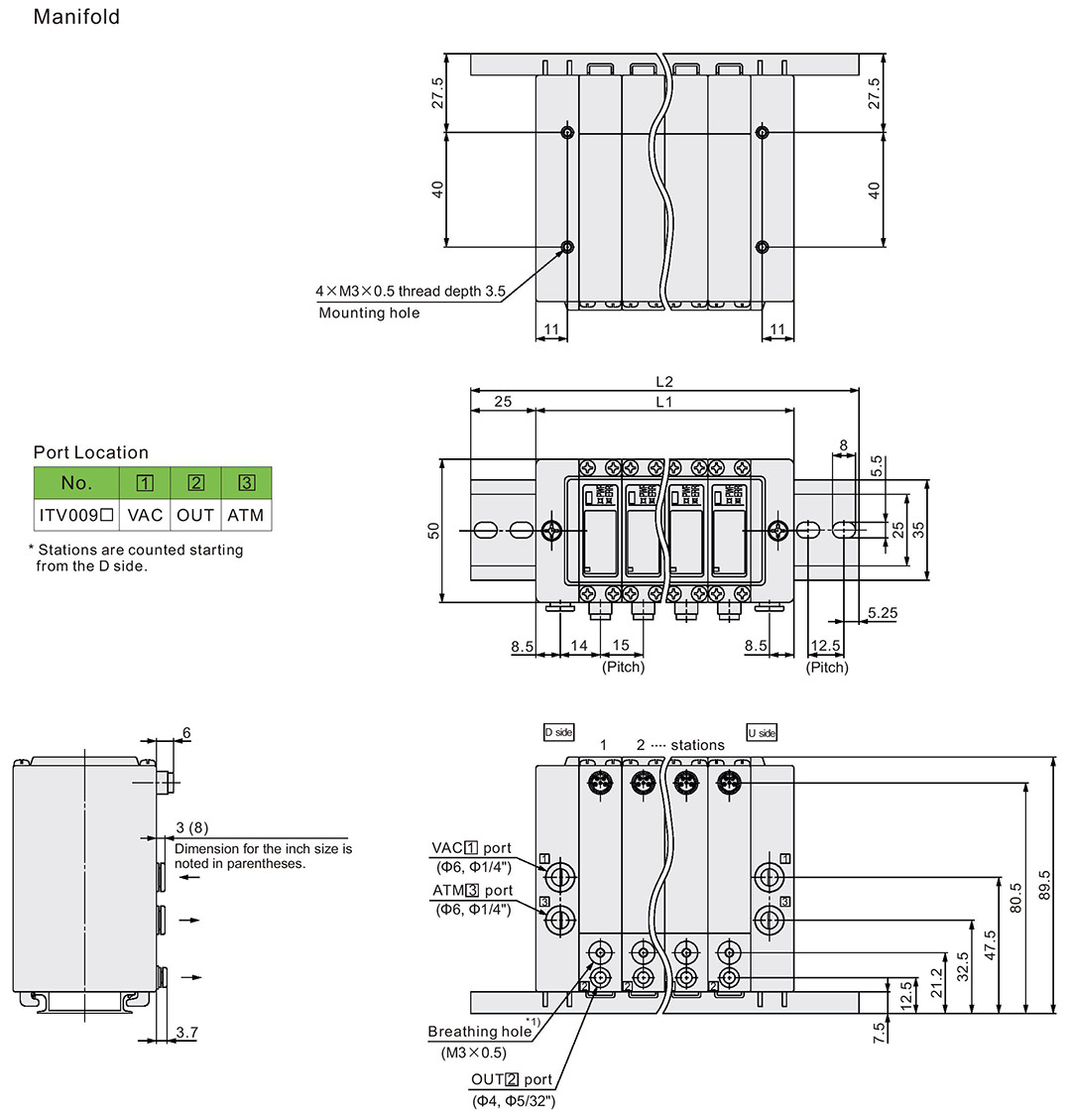

الأبعاد الرئيسية
*1) عند الاستخدام في ظل الظروف المكافئة لـ IP65، قم بتوصيل التركيبات أو الأنبوب بفتحة التنفس قبل الاستخدام.

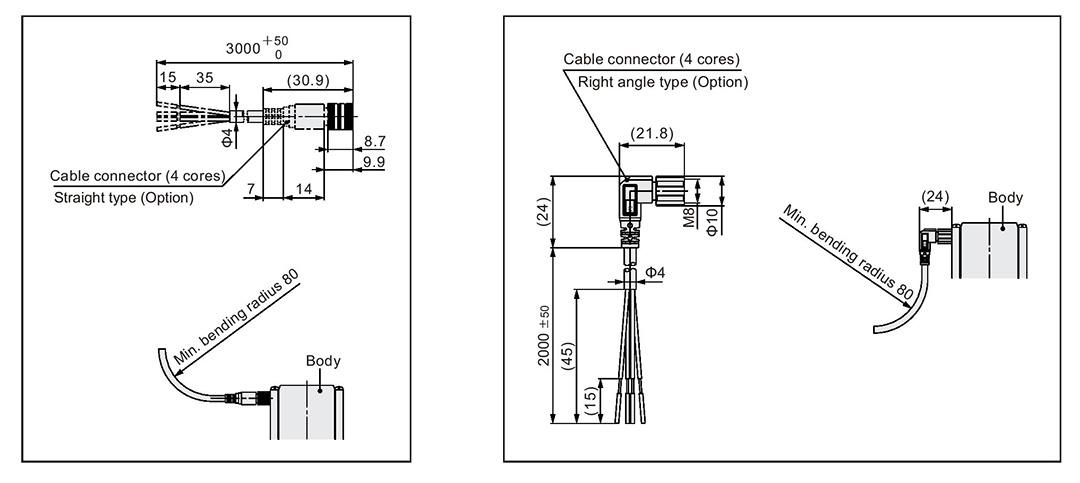

*2) لمعرفة أبعاد موصل الكابل، راجع الوحدة الفردية.
| محطات متعددة ن | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| L1 | 60 | 75 | 90 | 105 | 120 | 135 | 150 | 165 | 180 |
| L2 | 110.5 | 123 | 148 | 160.5 | 173 | 185.5 | 198 | 223 | 235.5 |
| وزن السكك الحديدية DIN [ز] | 20 | 22 | 27 | 29 | 31 | 34 | 36 | 41 | 43 |
*1) عند الاستخدام في ظل الظروف المكافئة لـ IP65، قم بتوصيل التركيبات أو الأنابيب بفتحة التنفس قبل الاستخدام.
*2) لمعرفة أبعاد موصل الكابل، راجع الوحدة الفردية.
