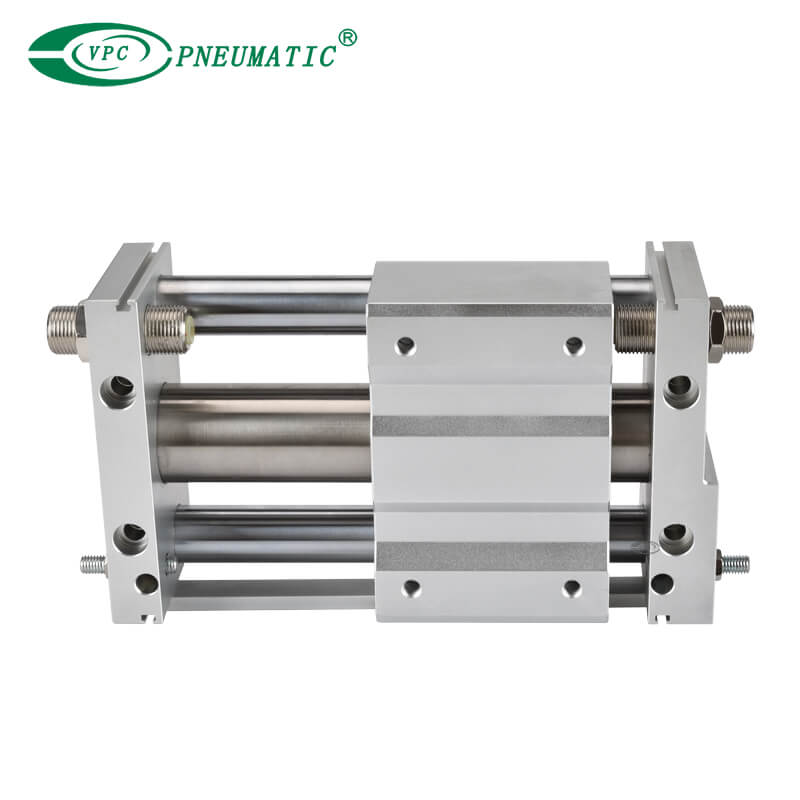

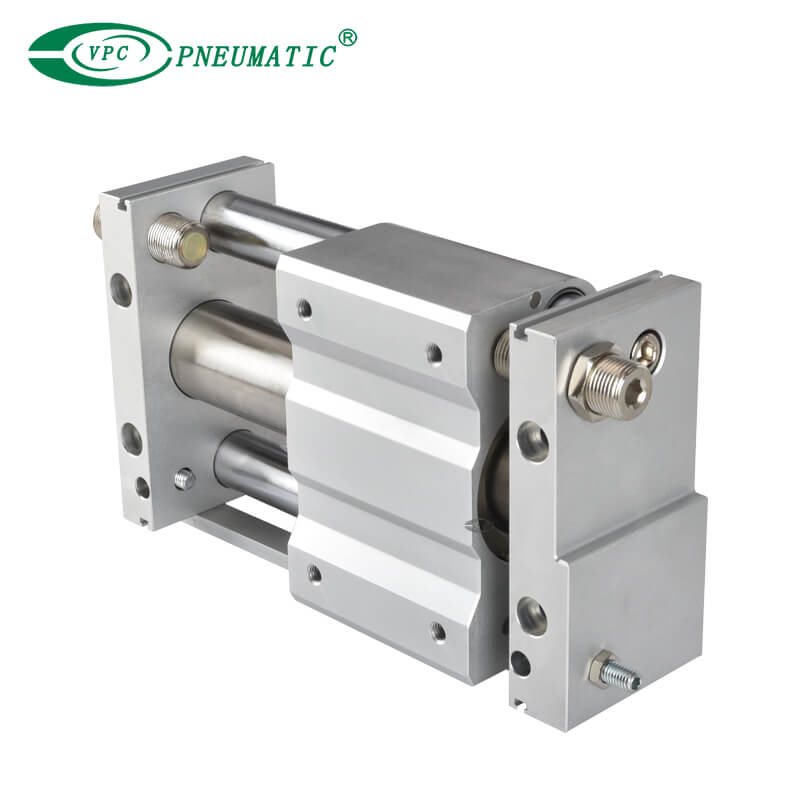

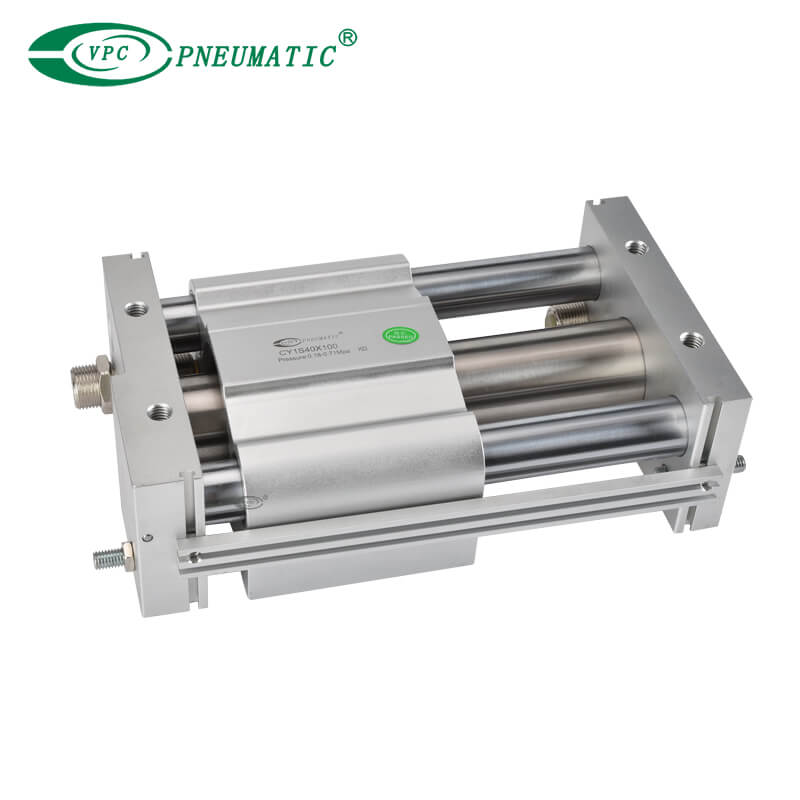

CY1S
VPC Pneumatic
مادة الجسم: | |
---|---|
أحجام التجويف: | |
السكتة الدماغية: | |
ضغط التشغيل الأدنى: | |
سرعة: | |
ضمان الجودة: | |
توافر الحالة: | |
وصف المنتج

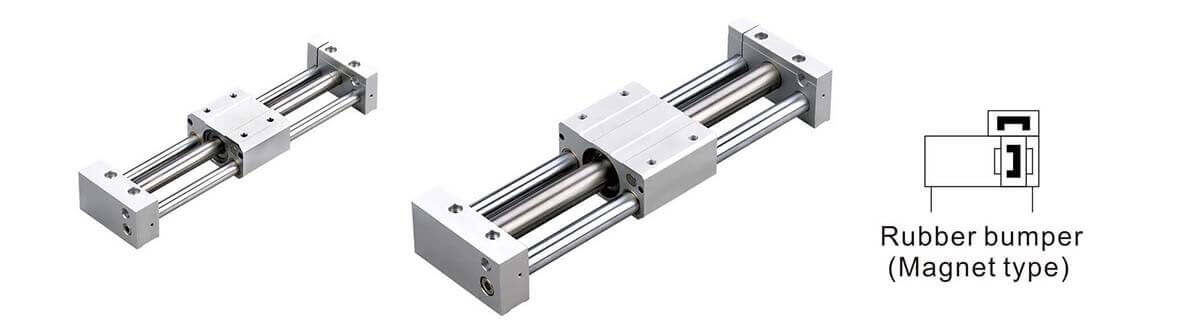

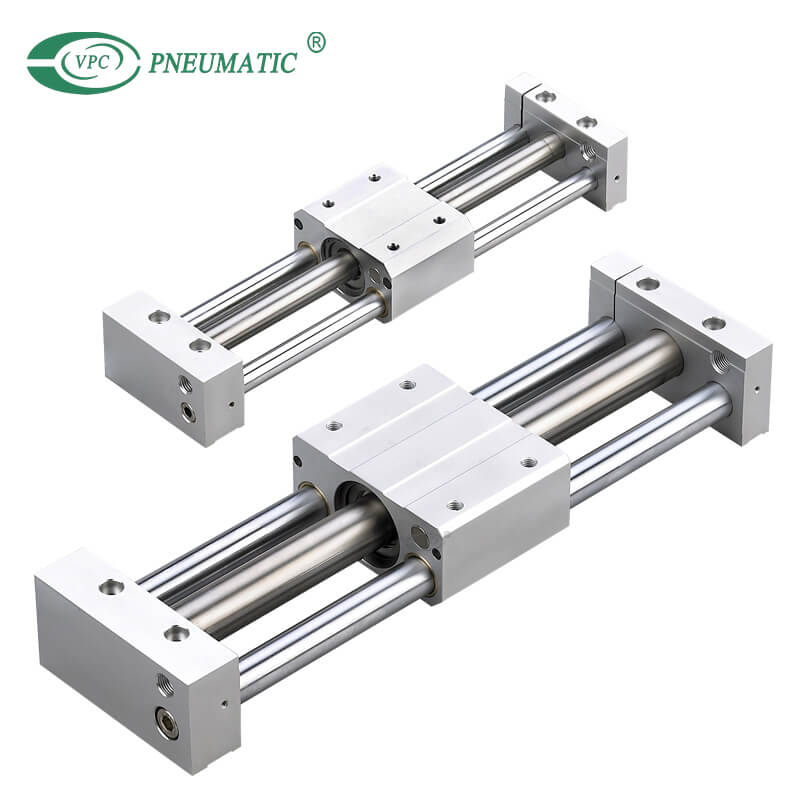

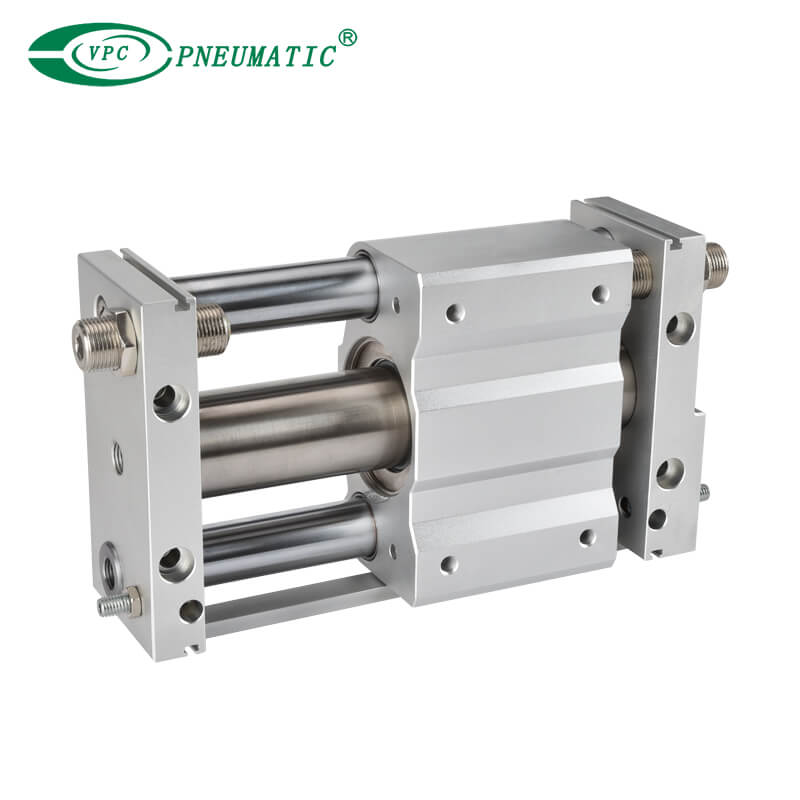

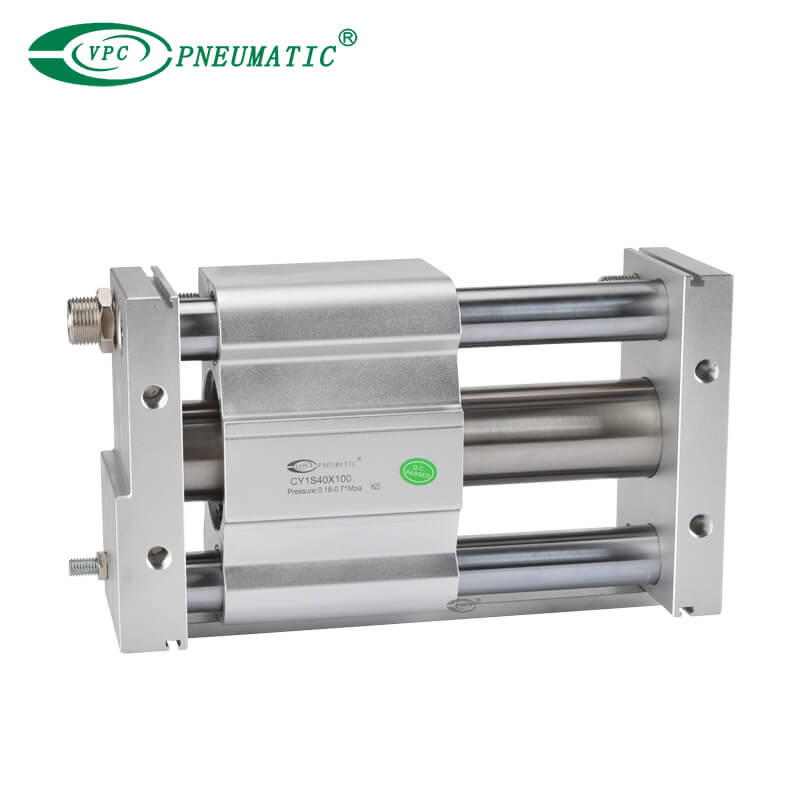

1. هذه الأسطوانة المغناطيسية هي في الأساس عبارة عن أسطوانة هوائية بدون قضبان تتميز بمكبس متحرك مزود بمغناطيس حلقي.تم تجهيز العربة المتنقلة أيضًا بمغناطيس لتوفير اقتران مغناطيسي (العربة/المكبس)، وتنزلق العربة بحرية على طول الأنبوب الرئيسي.
2. إنه مقاوم للغبار مثل العزل بين الحامل والمكبس.
3. إنه مدمج في الفضاء.
4. المصدات المطاطية غير القابلة للتعديل والوسادة الهوائية القابلة للتعديل على طرفي الأسطوانة تضمن العمل السلس.إذا تم استخدام ممتص الصدمات، يكون تأثير التوسيد أكثر كمالا.
5. تضمن الأدلة المزدوجة الدقة العالية ويمكنها تحمل الحمل الجانبي المناسب أو الحمل الضار.
مواصفات المنتج
تتحمل (مم) | 6 | 10 | 15 | 20 | 25 | 32 | 40 | |
وسط العمل | هواء نظيف (تصفية 40 ميكرومتر) | |||||||
الضغط برهان | 1.05 ميجا باسكال | |||||||
الأعلى.ضغط العمل | 0.7 ميجا باسكال | |||||||
ميني.ضغط العمل | 0.18 ميجا باسكال | |||||||
درجة حرارة العمل | -10 إلى 60 درجة مئوية (بدون تجميد) | |||||||
سرعة المكبس | 50 إلى 400 ملم / ثانية | |||||||
وسادة | مصد مطاطي/ممتص للصدمات | |||||||
تشحيم | غير التشحيم | |||||||
التسامح مع طول السكتة الدماغية (مم) | من 0 إلى 250 غرزة: +1.0، 251 إلى 1000 غرزة: +1.4، 1001 غرزة أو أكثر: +1.8 0 0 0 | |||||||
قوة القابضة المغناطيسية (N) | 19.6 | 53.9 | 137 | 231 | 363 | 588 | 922 |
※ في حالة ضبط المفتاح التلقائي على الموضع المتوسط، تخضع السرعة القصوى للمكبس لتقييد للكشف عند وقت استجابة الحمل (المرحلات، وحدة التحكم التسلسلية، وما إلى ذلك).

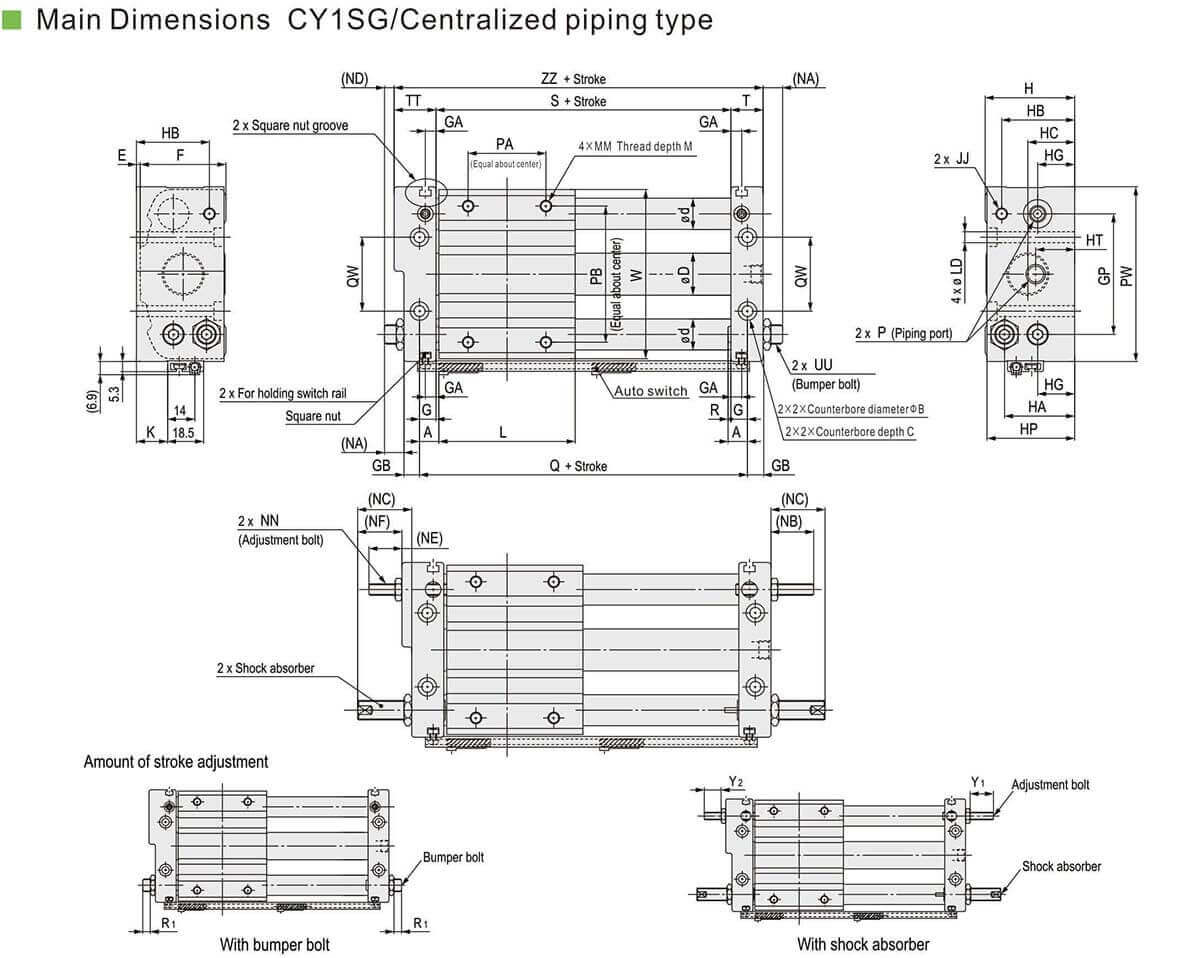

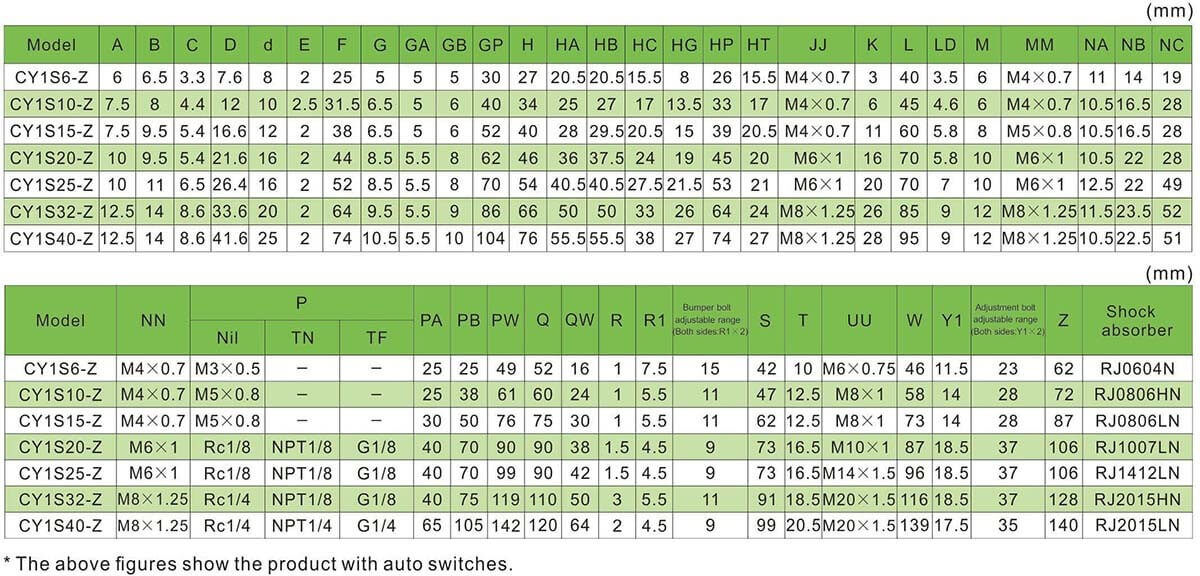

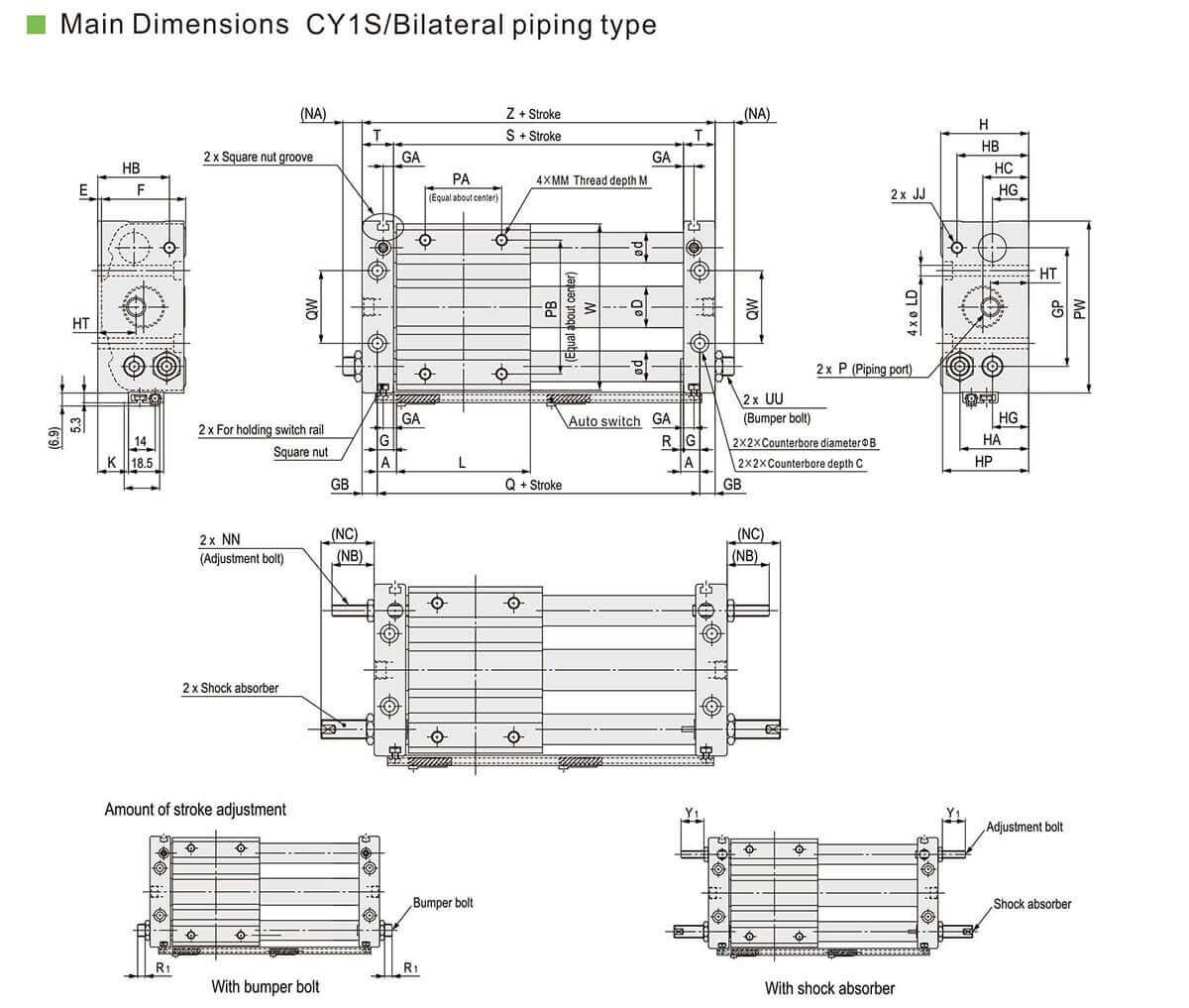

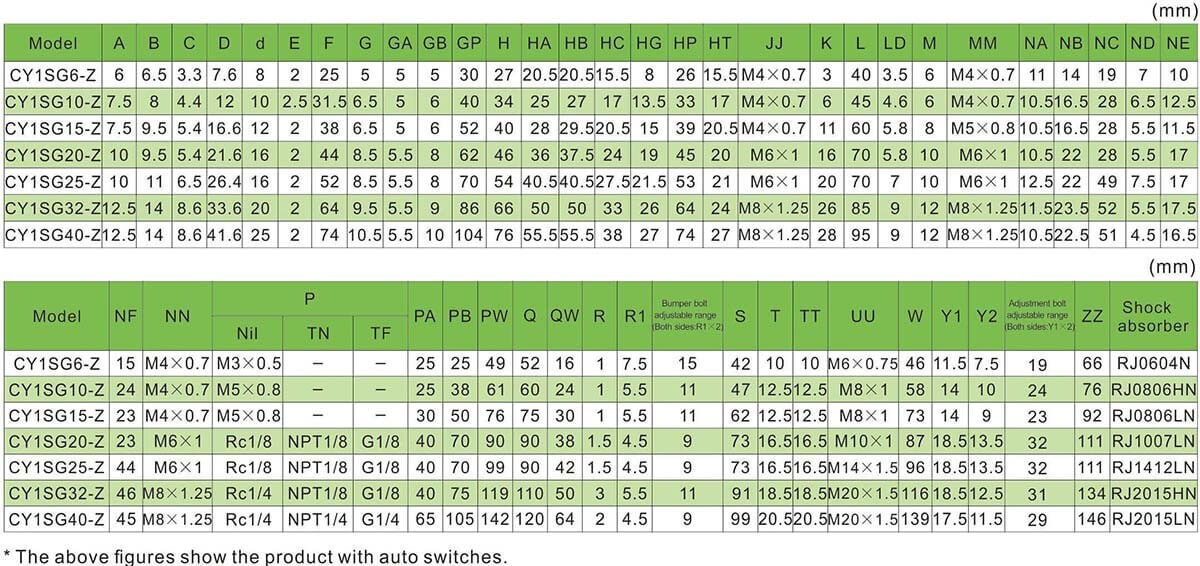

الأبعاد الرئيسية
الأسئلة الشائعة حول المنتج
س1: كيف يتم الاقتران مغناطيسيا؟ عمل اسطوانة بدون قضيب?
إن عمل الأسطوانة الخالية من القضبان المقترنة مغناطيسيًا هو أن المكبس يدفع الأسطوانات خارج الأجسام للقيام بحركة متزامنة بالقوة المغناطيسية.في المكبس تم تثبيت مجموعة من الحلقات المغناطيسية الدائمة المغناطيسية العالية، وخط القوة المغناطيسي من خلال الأسطوانة رقيقة الجدران ومجموعة أخرى من الحلقات المغناطيسية الموضوعة خارج الدور، نظرًا لأن مجموعتي الحلقات المغناطيسية لهما مغناطيسية معاكسة وقوة شفط قوية .عندما يدفع ضغط الهواء داخل الأسطوانة المكبس، ثم تحت تأثير القوة المغناطيسية، قم بقيادة الأسطوانة خارج الحلقة المغناطيسية الموضوعة معًا للتحرك.
س2: ما هو الغرض من توقف الاسطوانة على اسطوانة بدون قضبان؟
يوفر أنبوب التوقف دعمًا للحمل الجانبي أثناء تلك الامتدادات الطويلة للقضيب.يؤدي استخدامها إلى إزالة خطر وصول المكبس إلى القاع ويمنع الأسطوانة من التمدد بعيدًا.وهذا بدوره يتجنب ثني المكبس.بالإضافة إلى ذلك، تقلل أنابيب إيقاف الأسطوانة من خطر زيادة الأحمال على سطح التحمل.
س3: أين يتم استخدام الأسطوانات الخالية من القضبان؟
التطبيقات الأكثر شيوعًا للأسطوانات الخالية من القضبان هي التغليف والقطع ونقل المواد والتجميع وتصنيع الإلكترونيات.يبلغ طول السكتة الدماغية تقريبًا نفس طول جسمها، حيث تمتد أسطوانة قضيب المكبس القياسية بالكامل خارج طولها المتراجع.
