| مواد الجسم الجسدية المعززة:: | |
|---|---|
| ضغط العمل: | |
| سعة الخزان: | |
| مادة الخزان: | |

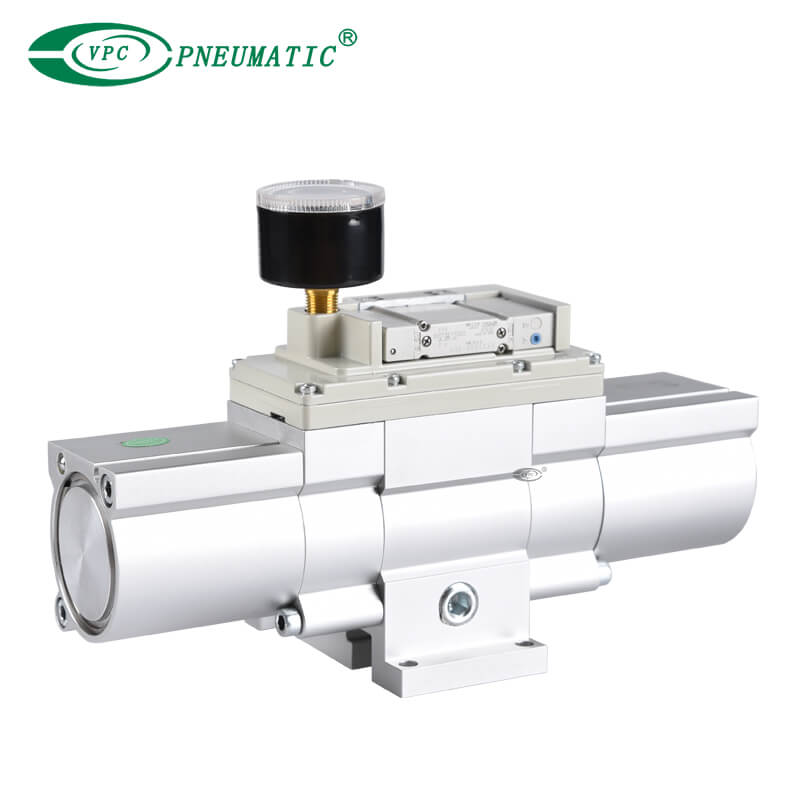

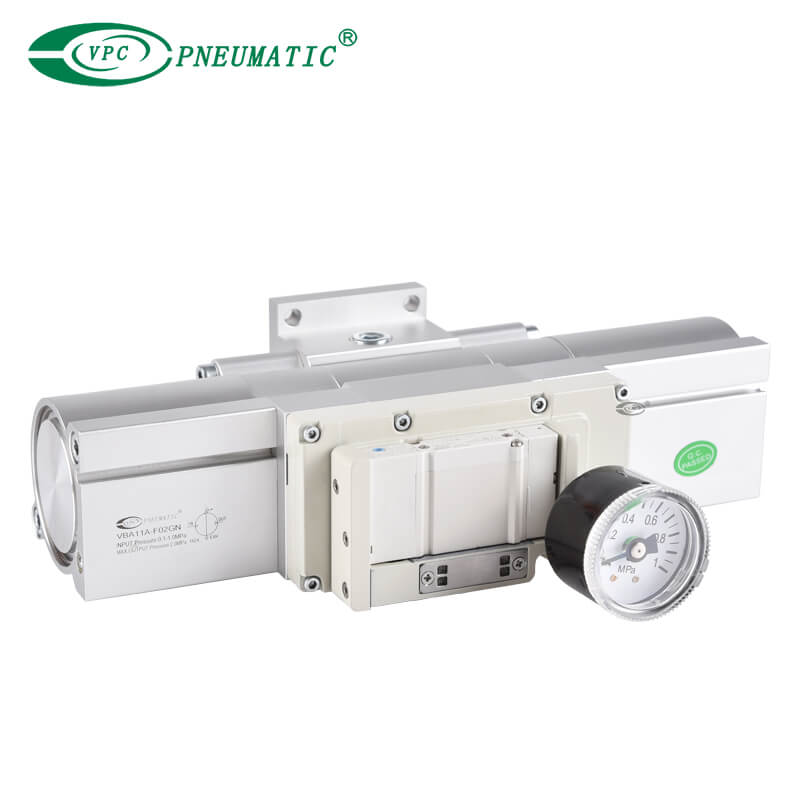

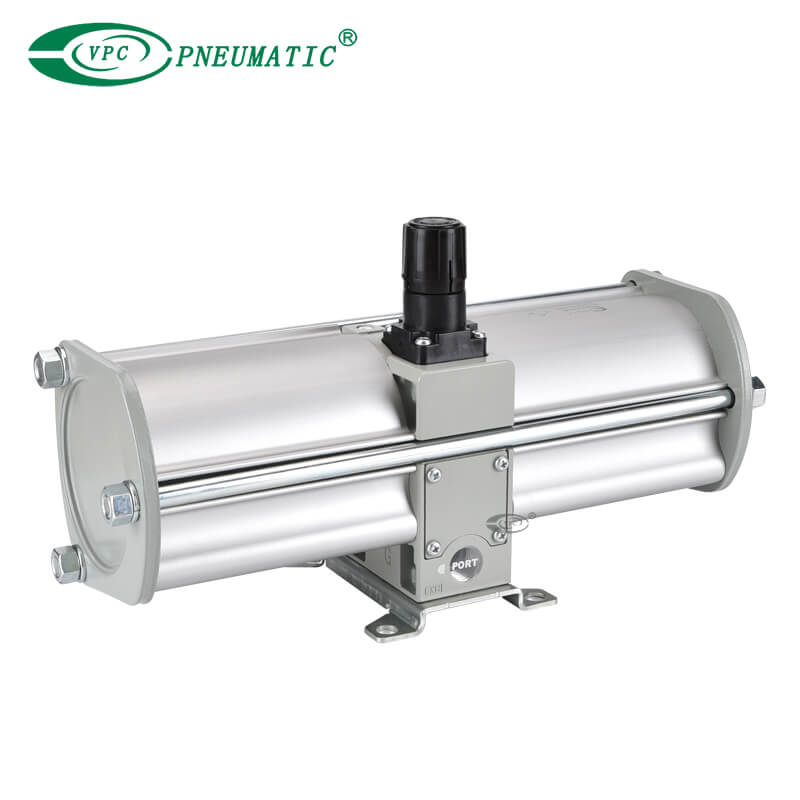

وصف المنتج
1. سهولة تعديل ضغط الإخراج.
2. يعزز ضغط الخط المحلي دون الحاجة إلى طاقة إضافية.
3. يمكن الحصول على أقصى قدر من الضغط المزدوج عن طريق توصيل الهواء بخط المصنع.(VBA11A: الحد الأقصى 4 مرات)
4. نوع موفر للمساحة يربط بشكل مباشر خزانات الهواء ومنظمات التعزيز.
مواصفات المنتج
| نموذج | VBA10A-02 | VBA20A-03 | VBA40A-04 | VBA22A-03 | VBA42A-04 | VBA43A-04 | VBA11A-02 |
| وسط العمل | هواء مضغوط | ||||||
زيادة الضغط نسبة | مرتين | من 2 إلى 4 مرات*4) | |||||
| آلية تعديل الضغط | مقبض يعمل بآلية تنفيس *2) | تعمل بالهواء | مقبض يعمل بآلية تنفيس*2) | ||||
معدل التدفق الأقصى*3) [لتر / دقيقة (ANR)] | 230 | 1000 | 1900 | 1000 | 1900 | 1600 | 70 |
| ضبط نطاق الضغط (الأم) | 0.2 إلى 2.0 | 0.2 إلى 1.0 | 0.2 إلى 1.6 | 0.4 إلى 2.0 | |||
| نطاق ضغط الإمداد (Mpa) | 0.1 إلى 1.0 | ||||||
| ضغط الإثبات (الأم) | 3 | 1.5 | 2.4 | 3 | |||
| حجم المنفذ (RC) (الداخل / الخارج: موقعان) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
حجم منفذ قياس الضغط (Rc) (الداخل / الخارج: موقعان) | 1/8 | ||||||
| منفذ توصيل الخزان (مع قابس)*5) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
| درجة الحرارة المحيطة والسائل (℃） | 2 إلى 50 (بدون تجميد) | ||||||
| تثبيت | أفقي | ||||||
| تشحيم | شحم (غير مزلق) | ||||||
| الوزن (كجم) | 0.84 | 3.9 | 8.6 | 3.9 | 8.6 | 8.6 | 0.89 |
* 1) تأكد من تأمين سعة إمداد الهواء بأقل ضغط تشغيل (0.1 ميجا باسكال) أو أكثر.
* 2) إذا كان ضغط الإخراج أعلى من الضغط المحدد بواسطة المقبض ، يتم استنفاد الضغط الزائد من الجزء الخلفي من المقبض.
* 3) معدل التدفق عند IN = OUT = 0.5 ميجا باسكال.يختلف الضغط حسب ظروف التشغيل.راجع 'خصائص معدل التدفق '.
* 4) اضبط نسبة زيادة الضغط على 2 أو أكثر.
* 5) لا يمكن استخدام منفذ توصيل الخزان لتطبيقات أخرى غير الاتصال بـ VBAT.
الخط الصلب: نطاق التشغيل
قم بالتشغيل بحيث يتبع معدل التدفق الخط الصلب حتى عند استهلاك الهواء الجانبي الخارج.
على سبيل المثال) بالنسبة لـ VBA10A: عندما يكون ضغط المدخل 0.5 ميجا باسكال والضغط المحدد 1.0 ميجا باسكال ، تعمل بمعدل تدفق هواء مخرج يبلغ 180 لترًا / دقيقة (ANR) أو أقل.
الخط المنقط: خارج نطاق الضغط المحدد
P1: ضغط المدخل P2: ضغط المخرج
* عند التشغيل بمعدل تدفق يقع داخل المنطقة غير المستقرة (ظروف P2 <P1) كما هو موضح في الرسوم البيانية أعلاه ، فإن المعزز قد لا يعمل المنظم بشكل طبيعي وبالتالي قد يفشل في زيادة الضغط.
ينخفض النبض مع الخزان.إذا كانت سعة المخرج صغيرة الحجم ، فقد يحدث نبض.
شروط
ضغط المدخل: 0.5 ميجا باسكال
ضغط مجموعة المخرج: 1 ميجا باسكال
معدل التدفق: بين 0 كحد أقصى.معدل المد و الجزر
أداء خزان الهواء
● يخفف النبض المتولد على جانب المخرج.
● عندما يتجاوز استهلاك الهواء إمداد الهواء أثناء التشغيل المتقطع ، الهواء المطلوب سوف تتراكم في الخزان للاستخدام.
● هذا لا ينطبق على المستمر عملية.
● يمكن منع التشغيل بمعدل تدفق يقع داخل المنطقة غير المستقرة في ظل ظروف P1 P2 المؤقتة عندما تم استهلاك الهواء الجانبي للمخرج.
قطع غيار / طقم رقم
ضع طلبًا برقم المجموعة المناسب التالي.
| نموذج | VBA10A | VBA20A | VBA40A | VBA22A | VBA42A | VBA43A | VBA11A |
| رقم المجموعة | KT-VBA10A-1 | KT-VBA20A-1 | KT-VBA40A-1 | KT-VBA22A-1 | KT-VBA42A-1 | KT-VBA43A-1 | KT-VBA11A-20 |
تتضمن المجموعة الأجزاء من ① ل ⑦ وحزمة شحم.
| لا. | نموذج | VBA10A | VBA20A | VBA40A | VBA22A | VBA42A | VBA43A | VBA11A |
| كمية | ||||||||
| 1 | ختم المكبس | 2 | 2 كبير 1 صغير | 2 | 1 لكل كبير وصغير | |||
| 2 | جمعية المحافظ | 1 | ||||||
| 3 | فحص الصمام | 4 | 2 | |||||
| 4 | طوقا | 2 | ||||||
| 5 | ختم رود | 1 | ||||||
| 6 | المسمار تصاعد | - | 8 | 12 | 8 | 12 | - | |
| 7 | تجميع الغطاء C | - | 1 | |||||
| - | طوقا علية | 1 | 2 | 1 | 2 | 1 | ||
الأبعاد الرئيسية
* للحصول على الأبعاد والمواصفات والمهل التفصيلية ، يرجى الاتصال بـ VPC.
