كيفية تثبيت منظم الداعم؟

◆ موقع VPC الرسمي للغة الإسبانية

تتمثل الوظيفة الرئيسية لـ VBA مضخّم ضغط هوائي في دفع الهواء الموجود في النظام من الضغط المنخفض إلى الضغط العالي للضغط والضغط ، وبالتالي زيادة ضغط النظام. يستخدم على نطاق واسع في الأنظمة الهوائية والمعدات التي تتطلب إمدادًا عالي الضغط.

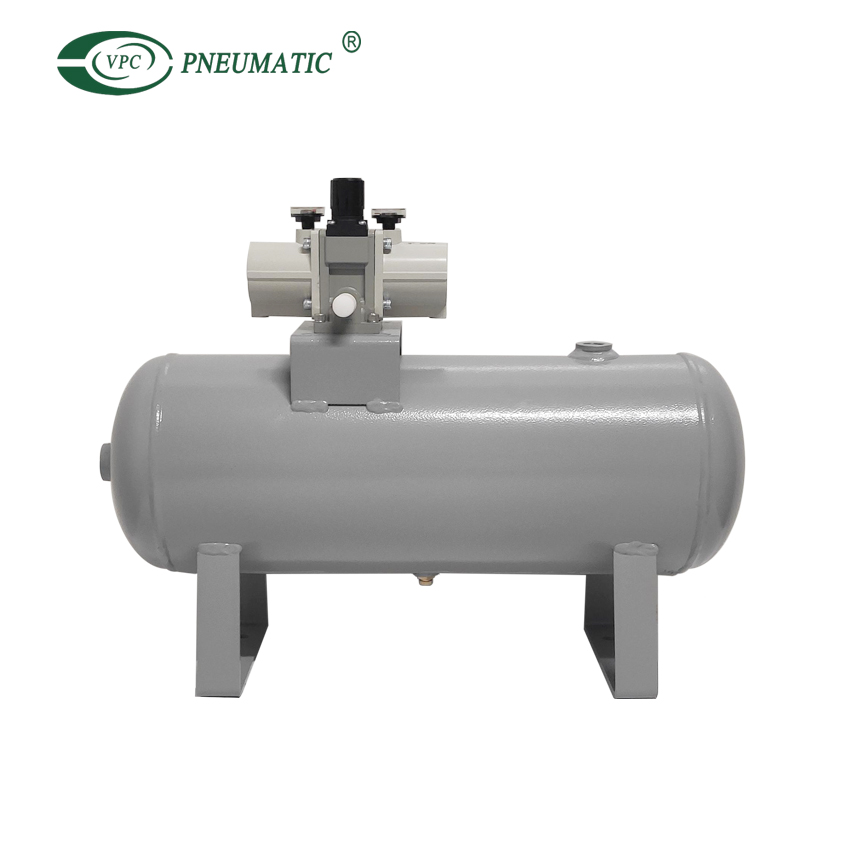

VBA Booster منظم

خزان الهواء VBAT

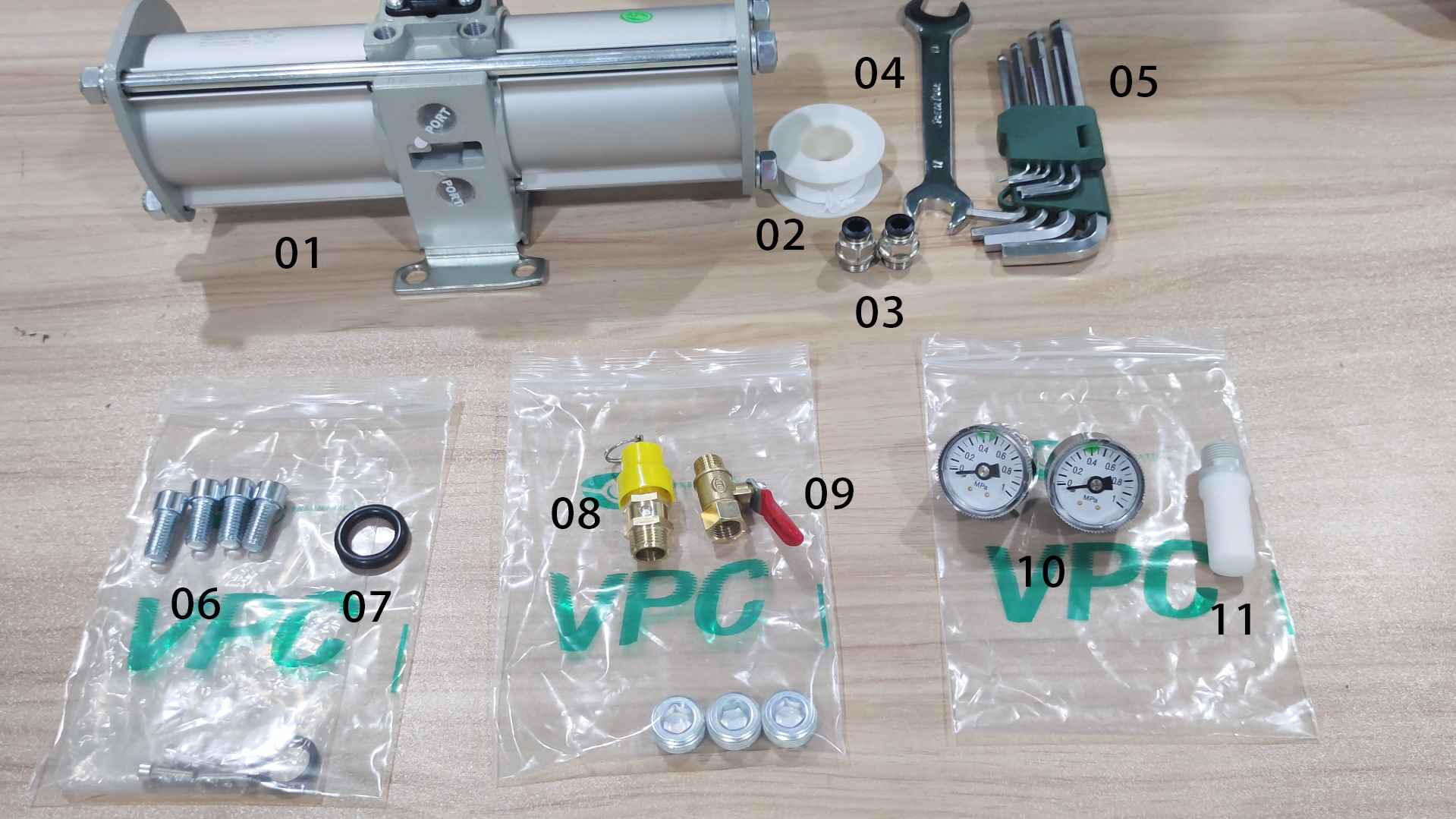

1. منتجات وأدوات التجميع

1. منظم معزز لسلسلة VBA

2. شريط ختم الخيط

3. تركيب هوائي للكمبيوتر

4. مفتاح ربط مفتوح

5. مفتاح سداسي/مفتاح سداسي

6. برغي

7. حلقة الختم

8. صمام أمان

9. صمام الصرف

10. مقياس الضغط

11. كاتم الصوت

* شريط ختم الخيط : يجب تغليف جميع صمامات , أمان صمامات الصرف وأجهزة قياس الضغط بشريط ختم الخيط لضمان إغلاقها. يرجى الرجوع إلى المقالة لمعرفة طريقة التغليف.

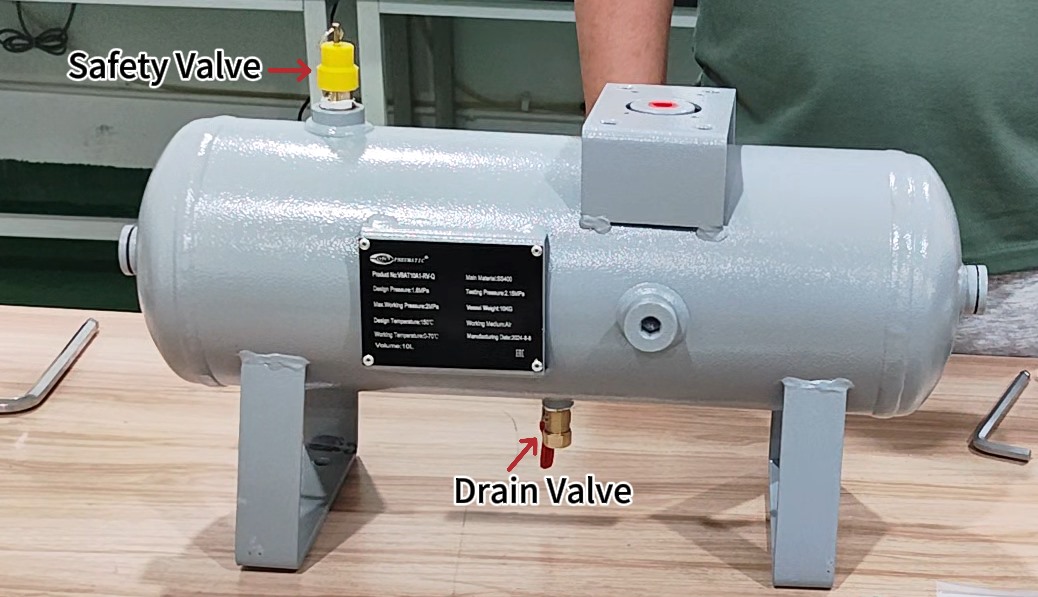

2. تركيب صمام الصرف وصمام الأمان

① قم بتثبيت صمام التصريف: قم بربط صمام التصريف بمنفذ التصريف الموجود أسفل خزان الهواء. تأكد من أن الاتصال محكم لتجنب تسرب الهواء.

② قم بتثبيت صمام الأمان: استخدم مفتاح ربط سداسي لفتح غطاء تركيب صمام الأمان على خزان الهواء. قم بربط صمام الأمان في خزان الهواء وأحكم ربطه لمنع ارتخائه.

3. تركيب منظم الداعم

① تركيب الختم: استخدم مفتاح ربط سداسي لفك الفتحة الملولبة في الجزء السفلي من منظم التعزيز الهوائي. قم بتركيب الختم في الفتحة الملولبة الموجودة أسفل منظم التعزيز، مع التأكد من عدم تلف الختم وتوصيله بشكل صحيح.

② قم بتوصيل منظم التعزيز بخزان الهواء: افتح الغطاء الواقي على خزان الهواء، ثم ضع منظم التعزيز على خزان الهواء بثبات ، وتأكد من محاذاة فتحات المسامير الأربعة لمنظم التعزيز مع فتحات التوصيل الخاصة بخزان الهواء. ضع البراغي في فتحات التوصيل وأحكم ربطها بمفتاح ربط سداسي.

4. تركيب أجهزة قياس الضغط وتركيبات الهواء وكاتم الصوت

① مقياس ضغط التثبيت: قم بربط مقياس الضغط المغلف بشريط إغلاق ملولب في منفذ إدخال الهواء ومنفذ الخروج الخاص بمنظم التعزيز بدوره.

② تركيب تركيبات الهواء: قم بتمزيق الختم الواقي، ثم قم بربط وصلة الهواء في منفذ الإدخال والإخراج الخاص بمنظم التعزيز بدوره، وشد التركيب باستخدام مفتاح ربط قابل للتعديل.

③ تركيب كاتم الصوت: قم بتمزيق الختم وربط كاتم الصوت في فتحة العادم الخاصة بمنظم التعزيز.

المحتوى التكميلي

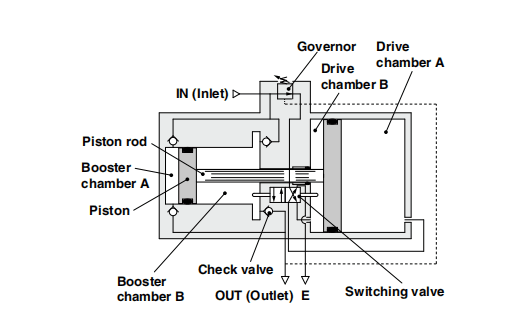

1. كيف يعمل منظم التعزيز؟

يمر الهواء الداخلي عبر صمام الفحص إلى حجرتي التعزيز A و B. وفي الوقت نفسه، يتم توفير الهواء لغرفة القيادة B عبر المنظم وصمام التحويل. بعد ذلك، يتم تطبيق ضغط الهواء من غرفة القيادة B وغرفة التعزيز A على المكبس، مما يعزز الهواء في حجرة التعزيز B. أثناء تحرك المكبس، يتم دفع الهواء المعزز عبر صمام الفحص إلى الجانب الخارجي . عندما يصل المكبس إلى النهاية، يتسبب المكبس في تبديل صمام التحويل، بحيث تكون غرفة القيادة B في حالة العادم وغرفة القيادة A في حالة الإمداد على التوالي. بعد ذلك، يقوم المكبس بعكس حركته، وهذه المرة، تعمل الضغوط من غرفة التعزيز B وغرفة القيادة A على تعزيز الهواء في حجرة التعزيز A وإرساله إلى الجانب الخارجي . يتم تكرار العملية الموضحة أعلاه لتوفير هواء عالي الضغط بشكل مستمر من الجانب الداخلي إلى الجانب الخارجي .

2. متى يتم استخدام منظم التعزيز؟

① تحتاج بعض الأجهزة في الدائرة الهوائية إلى استخدام ضغط هواء أعلى من ضغط الخط الرئيسي.

② المساحة صغيرة ولا يمكن تكوين أسطوانة هوائية ذات قطر كبير ، ولكن يجب ضمان قوة الخرج.

③ تقنية النيوماتيك يتطلب التشغيل عن بعد الضغط للتعويض عن فقدان الضغط.

④ من الضروري زيادة ضغط السائل في أسطوانة الغاز السائل.

⑤ عندما تريد تقليل وقت ملء خزان الغاز إلى ضغط معين.

3. ما هي مكونات التحكم في الضغط؟

• يوفر Booster Regulator الضغط العالي المطلوب.

• يعمل منظم الضغط على تقليل سائل الضغط العالي إلى نطاق آمن.

• ينظم ضغط الدقة أو يضمن تنظيمًا دقيقًا لضغط الخرج.

• يوفر E منظم الضغط الهوائي lectr تنظيمًا ذكيًا للضغط في الوقت الفعلي (يمكن أن يحقق تنظيم الضغط بدون خطوات ).

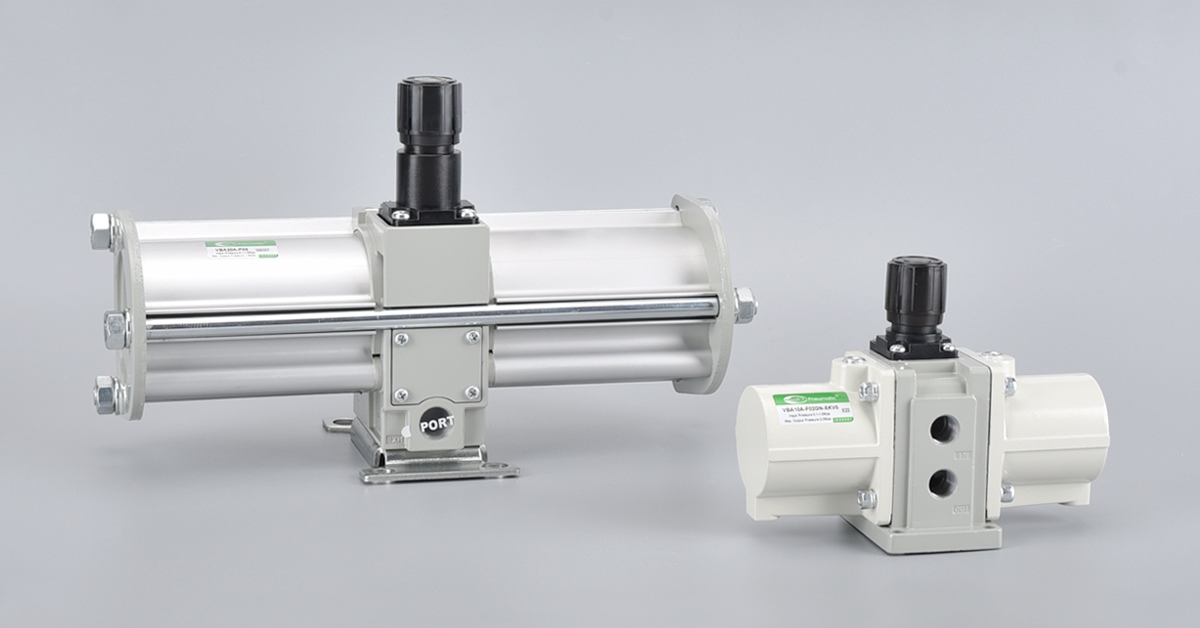

VBA Booster منظم

منظم ضغط AR

منظم الدقة بالأشعة تحت الحمراء

ITV Electro- تقنية النيوماتيك منظم

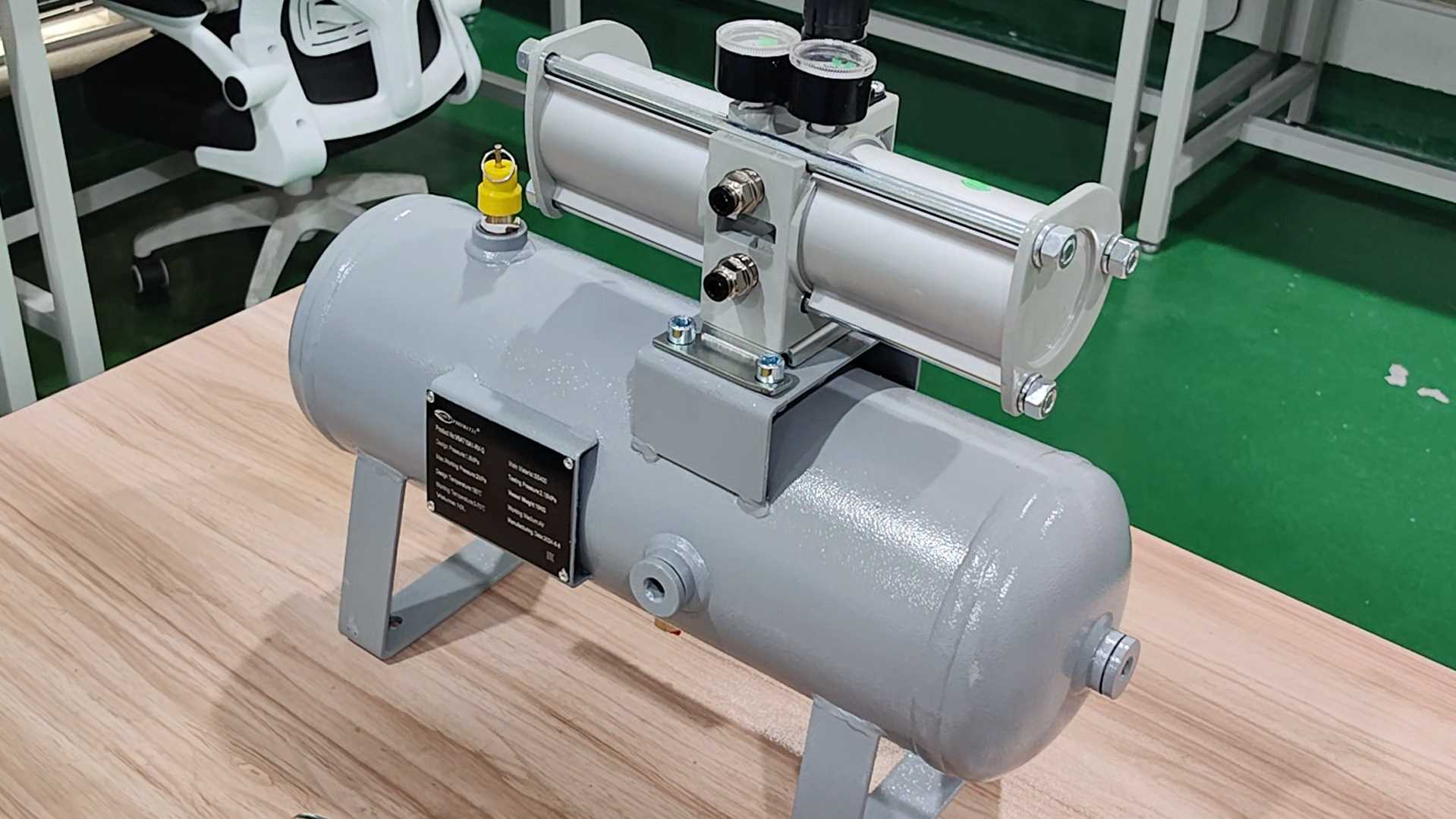

ما ورد أعلاه هو عملية تركيب منظم التعزيز وخزان الهواء. إذا كانت لديك أي أسئلة أثناء عملية التثبيت، فيرجى الاتصال بـ VPC وسنكون سعداء بالإجابة على أسئلتك.

للحصول على تعليمات التثبيت التفصيلية، يرجى الرجوع إلى الفيديو:
