| وسيط العمل: | |
|---|---|
| نطاق الضغط المقدر: | |
وصف المنتج

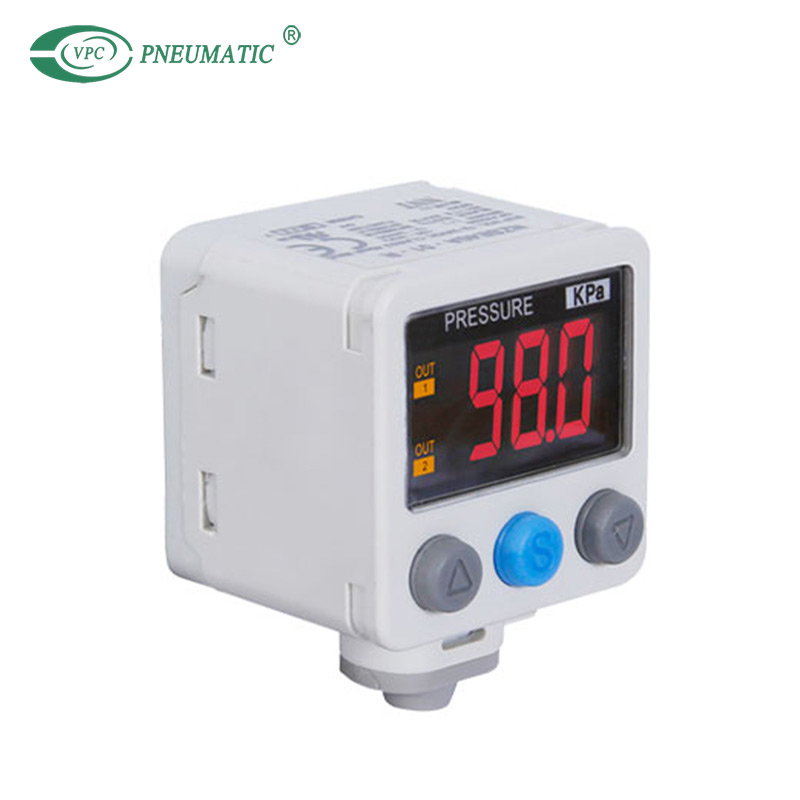

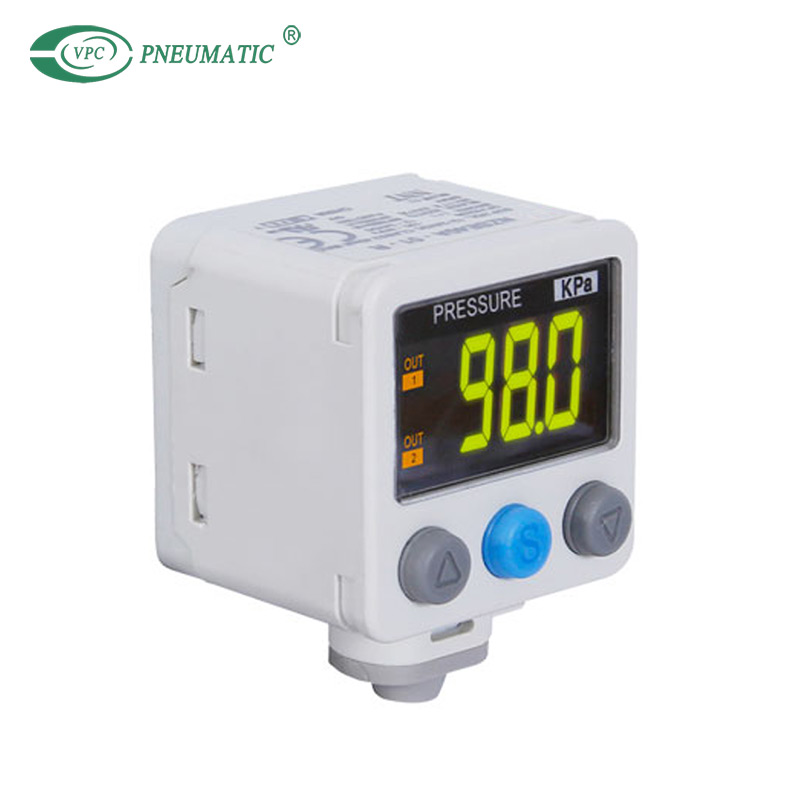

1. عرض ثنائي الألوان .
2. توفير الطاقة.
3. وظيفة إعداد الرمز السري، المشغل المعين أثناء قفل المفاتيح.
4. وظيفة تحويل القرار. من الممكن التخلص من الوميض الموجود على الشاشة.
5. يمكن عرض الضغط الفراغي والمركب والإيجابي بـ MPa أو kPa .
مواصفات المنتج
| نموذج | ZSE40A (ضغط الفراغ) | ZSE40AF (الضغط المركب) | ISE40A (الضغط الإيجابي) | ||
| نطاق الضغط المقدر | 0.0 إلى -101.3 كيلو باسكال | -100.0 إلى 100.0 كيلو باسكال | -0.1 إلى 1.0 MPa | ||
| عرض/نطاق ضبط الضغط | 10.0 إلى -105.0 كيلو باسكال | -105.0 إلى 105.0 كيلو باسكال | -0.105 إلى 1.05 MPa | ||
| تحمل الضغط | 500 كيلو باسكال | 500 كيلو باسكال | 1.5 MPa | ||
| عرض/إعداد الوحدة الدنيا | 0.1 كيلو باسكال | 0.1 كيلو باسكال | 0.001 MPa | ||
| وسط التشغيل | هواء مفلتر، غاز غير قابل للتآكل / غاز غير قابل للاشتعال | ||||
| جهد إمدادات الطاقة | تيار مستمر 12 إلى 24 فولت ±10%، تموج (pp) 10% أو أقل (مع حماية قطبية مصدر الطاقة) | ||||
| الاستهلاك الحالي | 45 مللي أمبير أو أقل | ||||
| خرج تبديل | معيار | NPN أو PNP جامع مفتوح 1 مخرج أو 2 مخرجات | |||
| الأعلى. تحميل التيار | 80 مللي أمبير | ||||
| الأعلى. الجهد التطبيقي | 28 فولت (عند مخرج NPN) | ||||
| الجهد المتبقي | 1 فولت أو أقل | ||||
| زمن الاستجابة | 2.5 مللي ثانية (مع وظيفة منع التشويش: 20، 100، 500، 1000، 2000 مللي ثانية) | ||||
| حماية ماس كهربائى | نعم | ||||
| قابلية التكرار | ±0.2% FS ±رقم واحد | ||||
| تباطؤ استجابي | الوضع تباطؤ استجابي. | المتغير (0 أو أعلى) *1) | |||
| وضع مقارنة النافذة | |||||

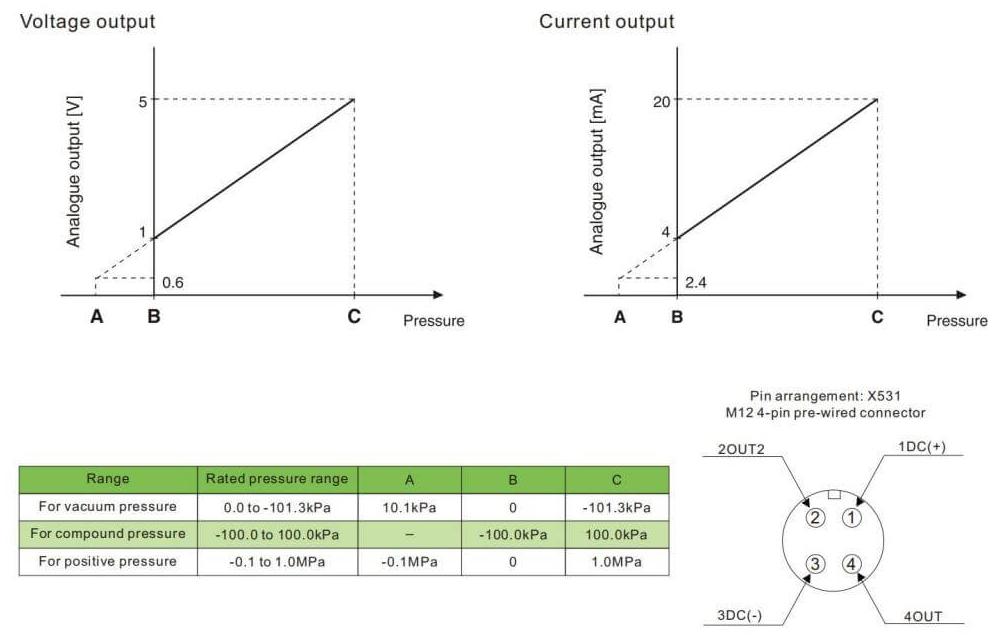

| خرج تماثلي | مخرج الجهد *2) | الجهد الناتج ه (الضغط المقدر) | 1 إلى 5 فولت ±2.5% FS | 0.6 إلى 5 فولت ±2.5% FS | |
| الخطي | ±1% FS | ||||
| مقاومة الإخراج | تقريبا. 1 كيلو أوم | ||||
حاضِر الإخراج *3) | الجهد الناتج ه (الضغط المقدر) | 4 إلى 20 مللي أمبير ±2.5% FS | 2.4 إلى 20 مللي أمبير ±2.5% FS | ||
| الخطي | ±1% FS | ||||
| مقاومة الحمل | أقصى مقاومة للحمل: 300 أوم (جهد مصدر الطاقة 12 فولت) : 600 أوم (جهد مصدر الطاقة 24 فولت) الحد الأدنى لمقاومة الحمل: 50 أوم | ||||
| إدخال التحول التلقائي | مدخلات بدون جهد (ريد أو الحالة الصلبة)، مستوى منخفض: 0.4 فولت أو أقل، 5 مللي ثانية أو إدخال أطول | ||||
| عرض | شاشة LCD مكونة من 3 1/2 أرقام، و7 أجزاء، ولونين (أحمر/أخضر) | ||||
| عرض دقة | ±2% FS ± رقم واحد (درجة الحرارة المحيطة تبلغ 25 ±3 درجة مئوية) | ||||
| مؤشر ضوء | يضيء عند تشغيل مخرج المفتاح. OUT1، OUT2: برتقالي | ||||
| بيئة | العلبة | IP65 | |||
| نطاق درجة حرارة العمل | التشغيل: -5 إلى 50 درجة مئوية، التخزين: -10 إلى 60 درجة مئوية (بدون تكثيف أو تجميد) | ||||
| نطاق الرطوبة المحيطة | التشغيل/التخزين: 35 إلى 85% رطوبة نسبية (بدون تكثيف) | ||||
| تحمل الجهد | تيار متردد 1000 فولت لمدة دقيقة واحدة بين المحطات والمبيت | ||||
| مقاومة العزل | 50 ميجا أوم أو أكثر (500 فولت تيار مستمر يتم قياسها عبر مقياس الضخامة) بين المحطات والمبيت | ||||
| خاصية درجة الحرارة | ±2% FS (مرجع 25 درجة مئوية) | ||||
| سلك الرصاص مع الموصل | كابل فينيل عالي التحمل مقاوم للزيت، 5 مراكز Φ3.5، 2 م منطقة الموصل: 0.15 مم² (AWG26)، القطر الخارجي للعازل: 0.95 مم | ||||
| المعايير | سي / بنفايات، أول / وكالة الفضاء الكندية | ||||
*1) إذا كان الضغط المطبق يتقلب بالقرب من القيمة المحددة، فاضبط التباطؤ فوق نطاق التقلب لمنع الثرثرة.
*2) عند تحديد خرج الجهد التناظري، لا يمكن استخدام خرج التيار التناظري معًا.
*3) عند تحديد خرج التيار التناظري، لا يمكن استخدام خرج الجهد التناظري معًا.
*4) تصنيف درجة الحرارة UL: الحد الأقصى لدرجة الحرارة المحيطة هو 50 درجة مئوية.

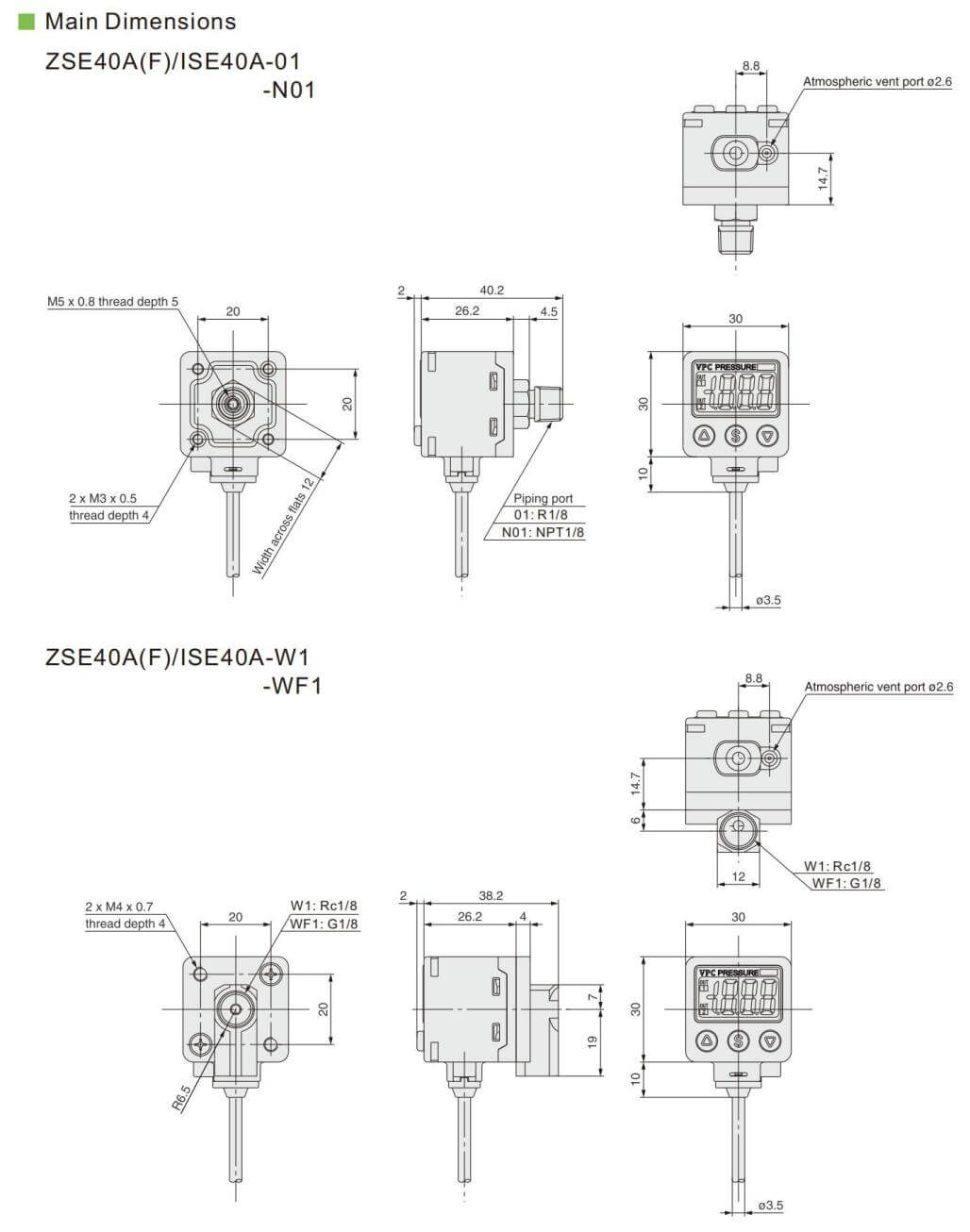

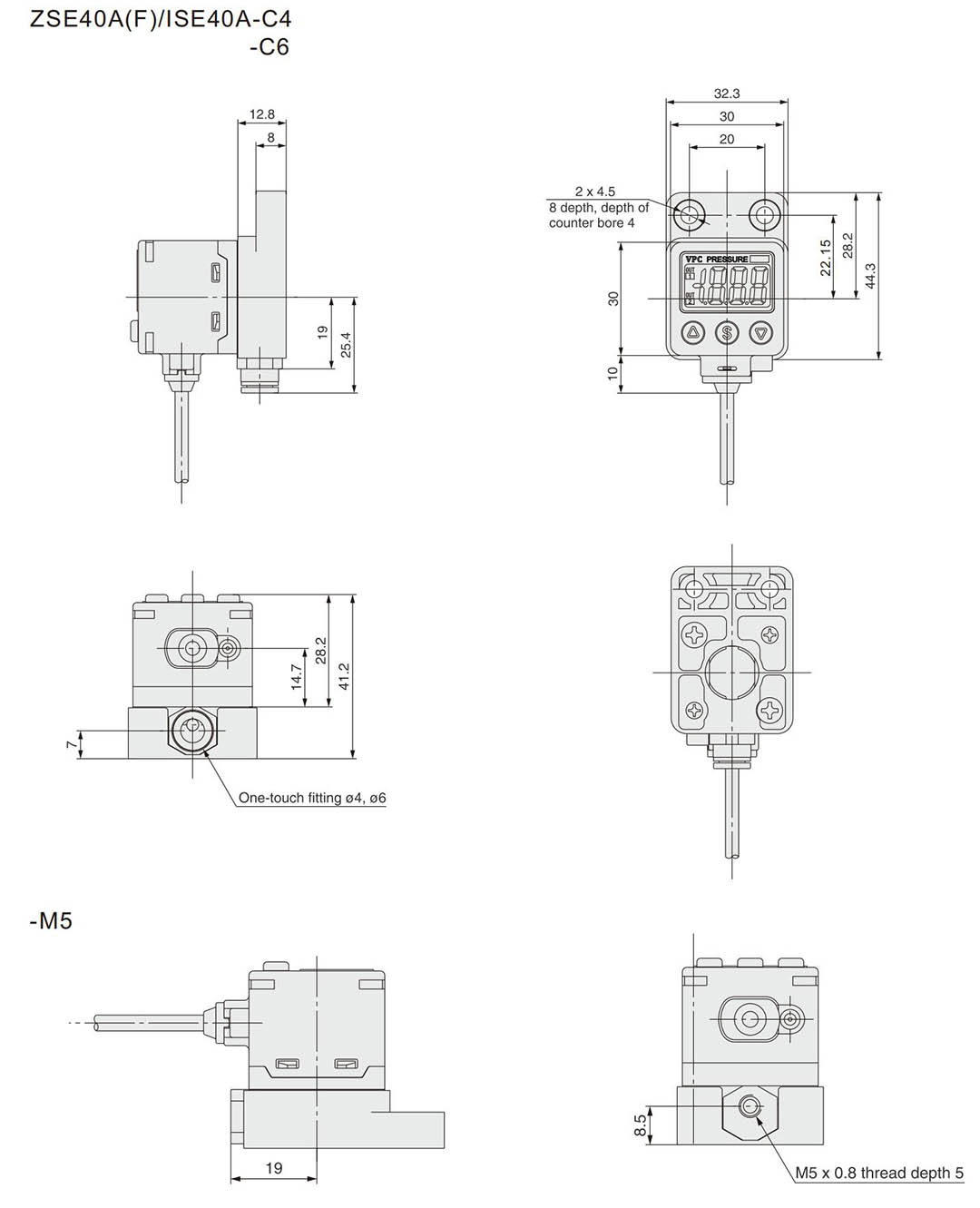

الأبعاد الرئيسية
