| وسيط العمل: | |
|---|---|
| نطاق ضبط الضغط: | |
| العلبة: | |
وصف المنتج
1. أصغر مستشعر فراغ عن بعد، للتطبيقات الأكثر إحكاما
2. توفر خيارات المنافذ الثمانية المختلفة قدرة هائلة على التكيف مع التطبيقات المختلفة.
3. الكابل مصبوب في رأس المستشعر وغير قابل للاستبدال.
4. متوافق مع CE وRoHS، مع تصنيف غلاف IP40.
مواصفات المنتج
| نموذج | PSE540 | PSE541 | PSE543 | |
| نطاق الضغط المقدر | 0 إلى 1MPa | 0 إلى -101 كيلو باسكال | -100 إلى 100 كيلو باسكال | |
| ضغط الاختبار | 1.5 MPa | 500 كيلو باسكال | ||
| وسط التشغيل | الهواء/الغاز غير التآكل/الغاز غير القابل للاشتعال | |||
| جهد إمدادات الطاقة | تيار مستمر 12 إلى 24 فولت ±10%، تموج (pp) 10% أو أقل (مع حماية التوصيل العكسي) | |||
| الاستهلاك الحالي | 15mA أو أقل | |||
| مواصفات الإخراج | خرج تماثلي: 1 إلى 5 فولت (ضمن نطاق الضغط المقدر)، 0.6 إلى 1 فولت (ضمن نطاق الإخراج التناظري الممتد مقاومة الإخراج: حوالي 1 كيلو أوم | |||
دقة (درجة الحرارة المحيطة عند 25 درجة مئوية) | PSE54□: ±2%FS (ضمن الضغط المقنن)، ±5%FS (داخل مخرج تناظري ممتد) PSE54□A: ±1%FS (ضمن الضغط المقنن)، ±3%FS (داخل مخرج تناظري ممتد) | |||
| الخطي | ±0.7% FS أو أقل | ±0.4% FS | ||
| قابلية التكرار | ±0.2% FS | |||
| تأثير الجهد إمدادات الطاقة | ±0.8% FS | |||
| بيئة | العلبة | IP40 | ||
| درجة حرارة التشغيل | التشغيل: من 0 إلى 50 درجة مئوية، المخزن: -20 إلى 70 درجة مئوية (بدون تجميد أو تكثيف) | |||
| الرطوبة التشغيلية | التشغيل/المخزن: 35 إلى 85% رطوبة نسبية (بدون تكثيف) | |||
| تحمل الجهد | AC 1000V (في 50/60 هرتز) لمدة دقيقة واحدة بين المحطات والإسكان | |||
| مقاومة العزل | 50MΩ أو أكثر (DC 500V يتم قياسه عبر مقياس الضخامة) بين المحطات والمبيت | |||
| خصائص درجة الحرارة | ±2% FS (مرجع 25 درجة مئوية)
| |||
| كابل الاستشعار | كابل فينيل عالي التحمل مقاوم للزيت (شكل ناقص)، 3 مراكز، 2.7×3.2، 3 م، منطقة الموصل: 0.15 مم²، القطر الخارجي للعازل: 0.9 مم | |||

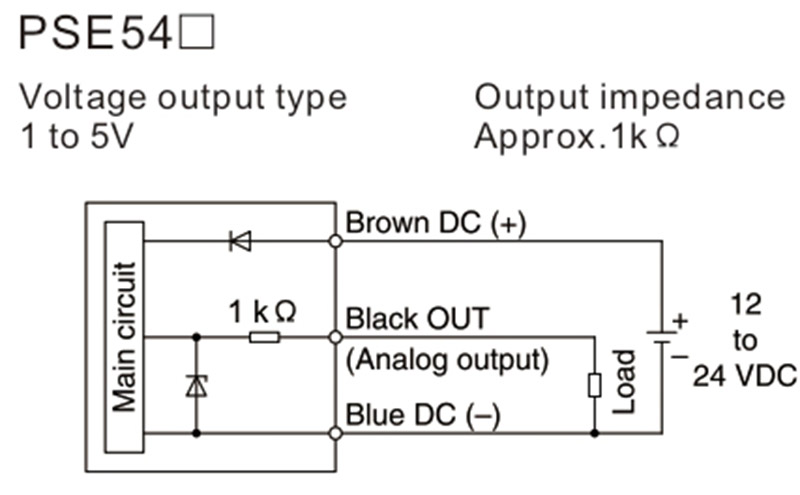

■ مثال على الدوائر الداخلية والأسلاك

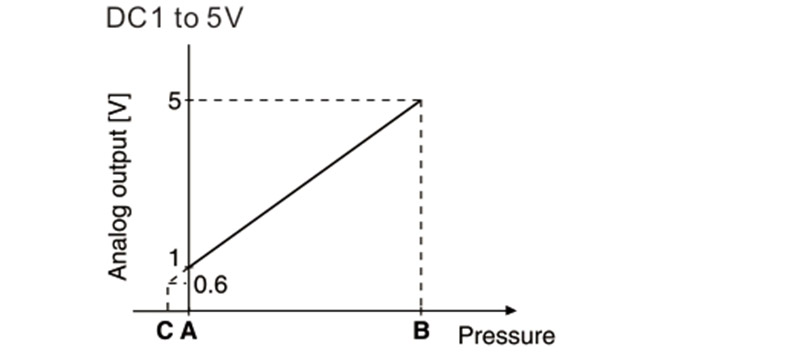

| يتراوح | نطاق الضغط المقدر | A | B | C |
| لضغط الفراغ | من 0 إلى -101.0 كيلو باسكال | 0 كيلو باسكال | -101.0 كيلو باسكال | 10.1 كيلو باسكال |
| للضغط المركب | -100.0 إلى 100.0 كيلو باسكال | -100.0 كيلو باسكال | 101.0 كيلو باسكال | ― |
| للضغط الإيجابي | 0 إلى 1.0MPa | 0 كيلو باسكال | 1.0 MPa | -0.1MPa |

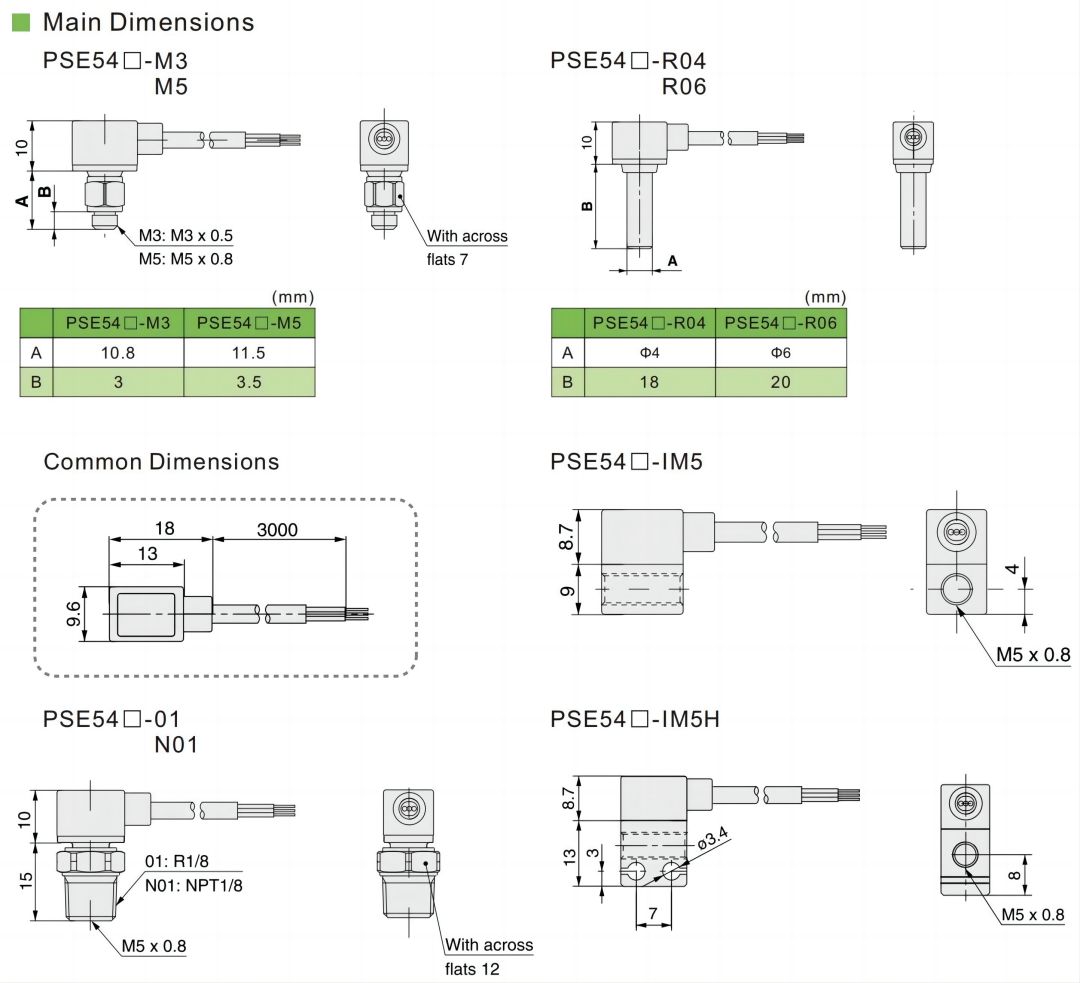

الأبعاد الرئيسية
