| قطر المرور : | |
|---|---|
| ضغط العمل: | |
| وسيط العمل: | |
وصف المنتج
1. من خلال توفير الهواء المضغوط، يتوفر معدل تدفق كبير وفراغ.
2. معدل تدفق النفخ 4 أضعاف هواء الإمداد.
3. معدل تدفق الفراغ 3 أضعاف هواء الإمداد.
4. قطر الممر الكبير متاح لشفط رقائق التصنيع، الجسيمات، الخ.
5. صيانة مجانية.

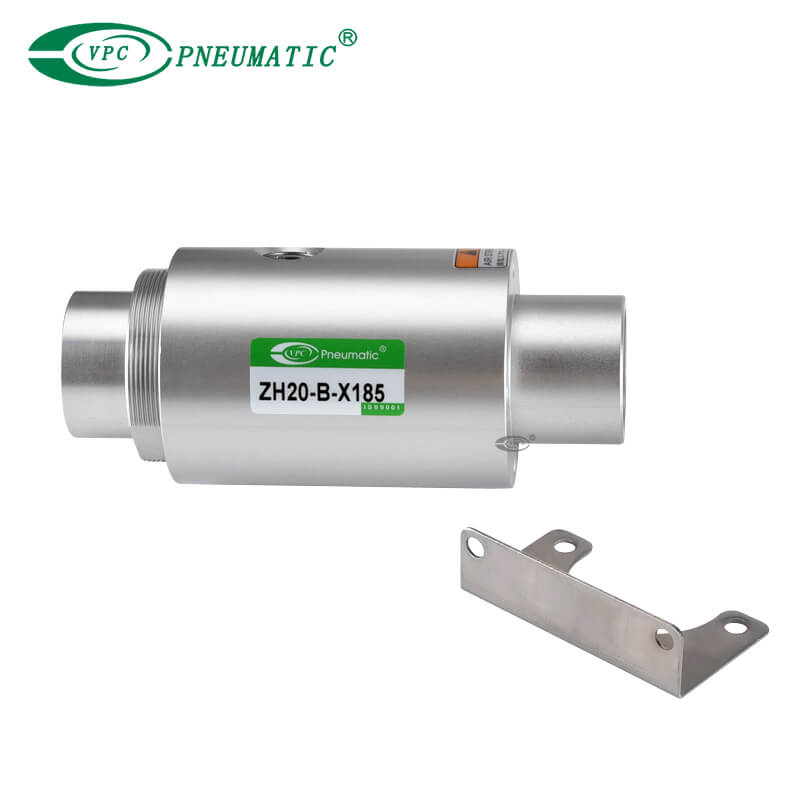

6. حامل تثبيت متاح.
7. أمثلة التطبيق.
النفخ: نفخ قطرات الماء ورقائق التشغيل.
الفراغ: تفريغ الدخان أثناء اللحام. نقل المواد مثل الكريات أو الجسيمات الدقيقة.
مواصفات المنتج
| نموذج | ZH10 | ZH20 | ZH30 | ZH40 |
| وسط التشغيل | هواء | |||
| مواد ختم | NBR | |||
| مواد قوسين | فُولاَذ | |||
| مادة فرقة خرطوم | فولاذ مقاوم للصدأ | |||
| قطر المرور (مم) | φ13 | φ21.6 | φ30 | φ42 |
| C [dm³/(s · bar)] (منطقة فعالة [mm²]) * | 0.49 (2.46) | 1.04 (5.19) | 1.97 (9.86) | 3.69 (18.47) |
| ضغط العمل | 0 إلى 0.7 MPa | |||
| درجة حرارة العمل | -5 إلى 80 ℃ (مع عدم وجود تجميد أو تكثيف) | |||
| مجموعة قوسين | ZH-BK1-10-A | ZH-BK1-20-A | ZH-BK1-30-A | ZH-BK1-40-A |
* قيمة C وكذلك المنطقة الفعالة هي قيمة نظرية.
▲ تحذير
1. لأنه يتم طرد المادة الشفط مع العادم ، لا توجه منفذ العادم إلى شخص أو معدات.
2. لا تستخدم في جو يحتوي على غازات تآكل أو مواد كيميائية أو مياه البحر أو بخار الماء أو عندما يكون هناك اتصال مباشر مع أي من هذه.

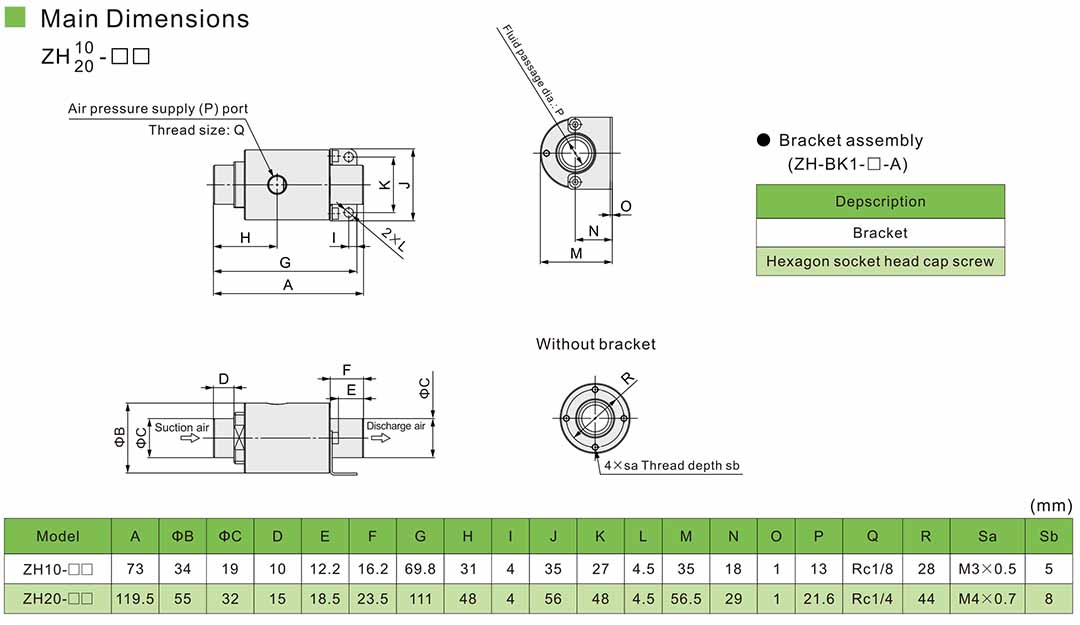

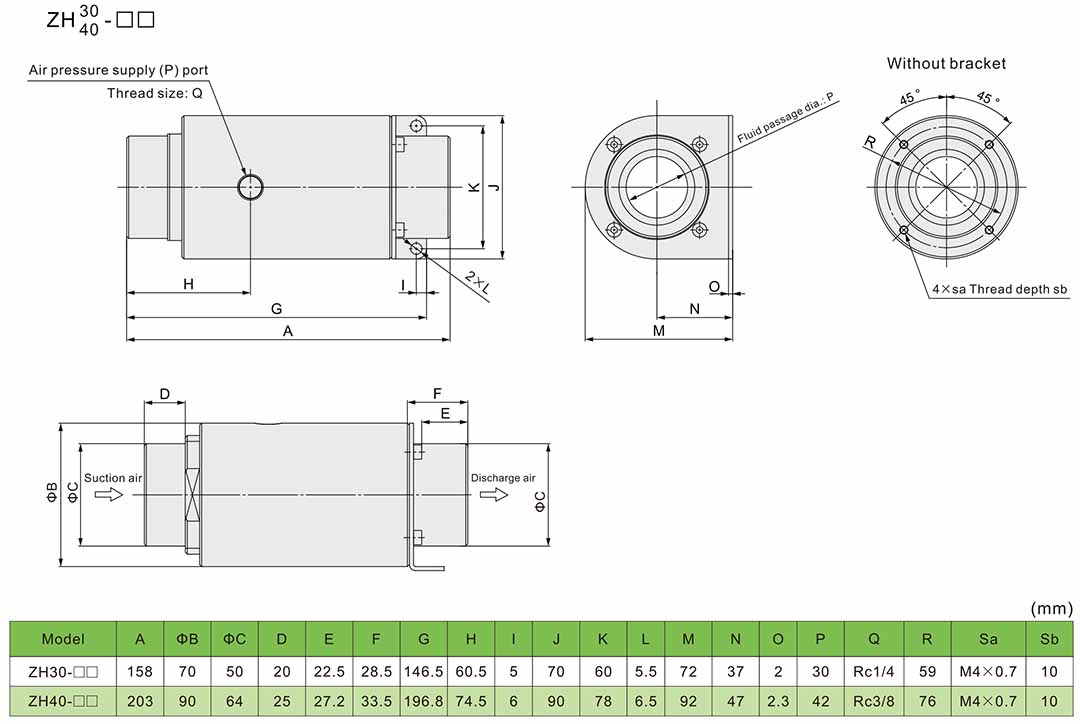

الأبعاد الرئيسية
