| نوع الفراغ: | |
|---|---|
| : | |
| منفذ فراغ: | |
| نطاق الضغط المقدر: | |
| مواقف متعددة: | |
وصف المنتج

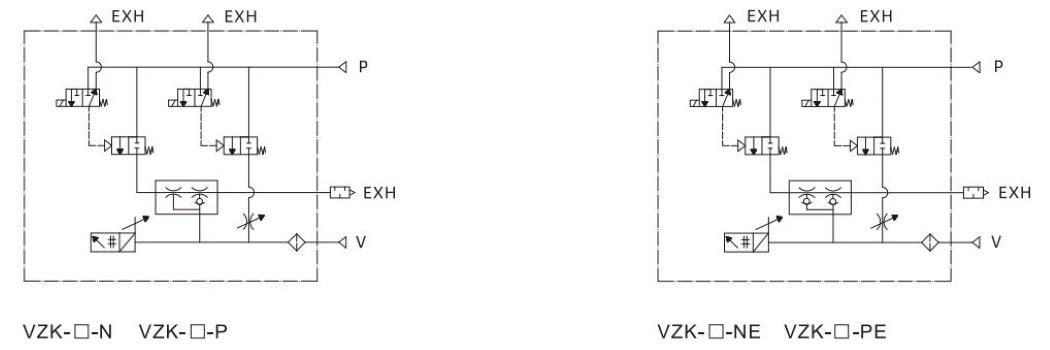

*1) فقط NE/PE مزود بصمام فحص لتوفير الطاقة، والبعض الآخر بدون صمام فحص.
*2) وظيفة توفير الطاقة ليست اختيارية لنوع التدفق الكبير L ونوع المضخة الفراغية B.
*3) لا يعد مصدر الهواء المركزي اختياريًا لنوع مضخة الفراغ B.
مواصفات المنتج
| نموذج | ضغط إمدادات الهواء النطاق (شريط) | تصنيف إمدادات الهواء الضغط (بار) | الأعلى. مستوى الفراغ (كيلو باسكال) | الأعلى. تدفق الفراغ (لتر/دقيقة) | استهلاك الهواء (لتر/دقيقة) | إمدادات الهواء ميناء | مكنسة ميناء |
| فزك | 2.0 إلى 7.0 | 4.3 | -92 | 34.6 | 28.7 | 6 ملم | 6 ملم |
| نموذج | إمدادات الهواء الضغط (بار) | استهلاك الهواء (لتر/دقيقة) | 0 لتر/دقيقة | 5 لتر/دقيقة | 10 لتر/دقيقة | 15 لتر/دقيقة | 20 لتر/دقيقة | 25 لتر/دقيقة | 30 لتر/دقيقة | 35 لتر/دقيقة | 40 لتر/دقيقة | ماكس. فراغ المستوى (كيلو باسكال) |
| فزك | 2.0 إلى 7.0 | 28.7 | -92.3 | -50 | -17.8 | -14 | -10 | -5.6 | 0 | - | - | ﹣92 |
| نموذج | إمدادات الهواء الضغط (بار) | استهلاك الهواء (لتر/دقيقة) | -10 | -20 | -30 | -40 | -50 | -60 | -70 | -80 | -90 | ماكس. فراغ المستوى (كيلو باسكال) |
| فزك | 2.0 إلى 7.0 | 28.7 | 0.16 | 0.32 | 0.6 | 0.94 | 1.38 | 1.96 | 2.7 | 4.18 | 7.5 | ﹣92 |

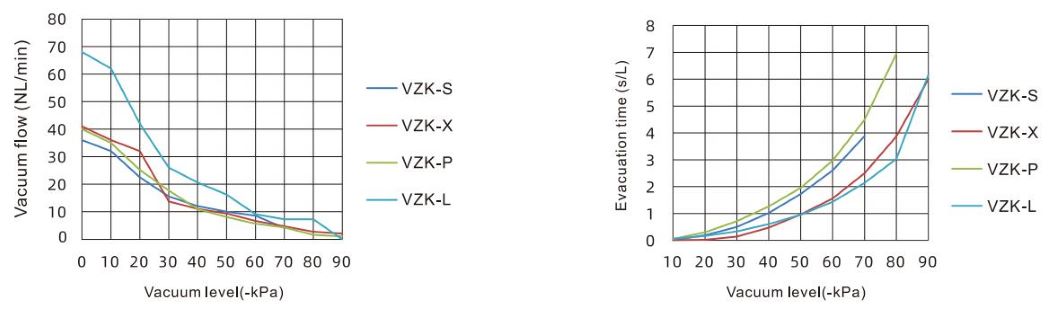

| نموذج | إمدادات الهواء الضغط (بار) | استهلاك الهواء (لتر/دقيقة) | 0 | -10 | -20 | -30 | -40 | 50 | 60 | -70 | -80 | -90 | ماكس. فراغ المستوى (كيلو باسكال) |
| فزك-س | 6.0 | 26 | 44.0 | 38.0 | 32.0 | 22.0 | 12.0 | 10.0 | 8.5 | 4.0 | - | - | ﹣74 |
| فزك-X | 5.0 | 29 | 41.0 | 36.0 | 26.0 | 13.7 | 11.0 | 9.3 | 6.6 | 4.6 | 2.7 | 2.0 | ﹣91 |
| فزك-ب | 3.7 | 32 | 40.0 | 35.0 | 25.2 | 17.7 | 10.9 | 3.0 | 5.6 | 4.2 | 1.5 | 1.0 | ﹣88 |
| فزك-L | 5.0 | 85 | 68.0 | 62.0 | 42.0 | 26.0 | 20.6 | 16.2 | 9.0 | 7.2 | 7.2 | 5.0 | -90 |
| نموذج | إمدادات الهواء الضغط (بار) | استهلاك الهواء (لتر/دقيقة) | -10 | -20 | -30 | -40 | -50 | -60 | -70 | ﹣80 | ﹣90 | الأعلى. مكنسة المستوى (كيلو باسكال) |
| فزك-س | 6.0 | 26 | 0.01 | 0.19 | 0.50 | 1.02 | 1.72 | 2.60 | 3.88 | - | - | ﹣74 |
| فزك-X | 5.0 | 29 | 0.02 | 0.14 | 0.47 | 0.96 | 1.56 | 2.50 | 3.87 | 6.00 | - | ﹣91 |
| فزك-ب | 3.7 | 32 | 0.05 | 0.30 | 0.71 | 1.26 | 1.95 | 2.97 | 4.49 | 6.95 | - | ﹣88 |
| فزك-L | 5.0 | 85 | 0.06 | 0.16 | 0.33 | 0.60 | 0.95 | 1.43 | 2.14 | 3.03 | 6.16 | ﹣90 |
| نموذج | ZSE10 (ضغط الفراغ) | ZSE10F (الضغط المركب) | |
| نطاق الضغط المقدر | 0 إلى -101 كيلو باسكال | -100 إلى 100 كيلو باسكال | |
| ضبط نطاق الضغط/ نطاق عرض الضغط | 10 إلى -105 كيلو باسكال | -105 إلى 105 كيلو باسكال | |
| ضغط إثبات | 500 كيلو باسكال | ||
| أصغر زيادة قابلة للتسوية | 0.1 كيلو باسكال | ||
| وسط العمل | الهواء، الغاز غير القابل للتآكل، الغاز غير القابل للاشتعال | ||
| جهد إمداد الطاقة | تيار مباشر من 12 إلى 24 فولت ±10%، تموج (pp) 10% أو أقل (محمي ضد الاتصال العكسي) | ||
| الاستهلاك الحالي | 40 مللي أمبير أو أقل | ||
| يُحوّل الإخراج | نوع الإخراج | مخرجات NPN أو PNP للمجمع المفتوح 2 (قابلة للتحديد) | |
| الأعلى. تحميل الحالي | 80 مللي أمبير | ||
| الأعلى. الجهد المطبق | 28 فولت (مع مخرج NPN) | ||
| الجهد المتبقي | 2 فولت أو أقل (عند تيار حمل 80 مللي أمبير) | ||
| وقت الاستجابة | 2.5 مللي ثانية أو أقل (مع وظيفة منع التشويش: 20، 100، 500، 1000، 2000 مللي ثانية) | ||
| حماية ماس كهربائى | نعم | ||
| التكرار | ±0.2% FS ±1 رقم | ||
| هيستر- esis | وضع التباطؤ | متغير من 0* | |
| وضع مقارنة النافذة | |||
| التناظرية الجهد االكهربى الإخراج | الجهد الناتج (نطاق الضغط المقدر) | 1 إلى 5 فولت ± 2.5% FS | 0.6 إلى 5 فولت ± 2.5% FS |
| الخطية | ±1% FS | ||
| مقاومة الإخراج | تقريبا. 1 كيلو أوم | ||
| نوع العرض | 3 1/2 أرقام، 7 قطاعات LED، شاشة عرض ذات لون واحد (أحمر) | ||
| دقة العرض | ±2% FS ±1 رقم (درجة الحرارة المحيطة عند 25 ±3°C) | ||
| ضوء المؤشر | يضيء عند تشغيل الإخراج. OUT1: أخضر، OUT2: أحمر | ||
| مقاومة البيئة | الضميمة | IP40 | |
| نطاق درجة الحرارة | مخزنة: -10 إلى 60 درجة مئوية (بدون تكثيف أو تجميد) | ||
| نطاق الرطوبة | التشغيل/المخزن: 35 إلى 85% رطوبة نسبية (بدون تكثيف) | ||
| تحمل الجهد | AC1000 V لمدة دقيقة واحدة بين المحطات والإسكان | ||
| مقاومة العزل | 50 ميجا أوم أو أكثر (يتم قياس DC500 فولت عبر مقياس الضخامة) بين المحطات والمبيت | ||
| مقاومة الاهتزاز | 10 إلى 150 هرتز، السعة الكاملة 1.5 مم أو 20 م/ث² في اتجاه xyz الأصغر لمدة ساعتين (بدون طاقة) | ||
| مقاومة الصدمات | 100 م/ث² في كل اتجاه XYZ 3 مرات (بدون طاقة) | ||
| خصائص درجة الحرارة | ±2% FS (درجة الحرارة المحيطة: تعتمد على 25 درجة مئوية) | ||
| سلك الرصاص | كابل فينيل عالي التحمل مقاوم للزيت 5 قلوب 3.5، 2 م مقطع عرضي: 0.15 مم² (AWG26) القطر الخارجي للعازل: 1.0 مم | ||
| المعايير | CE، بنفايات، أول / وكالة الفضاء الكندية | ||
*) إذا كان الضغط المطبق يتقلب حول القيمة المحددة، فيجب ضبط التباطؤ على قيمة أكبر من العرض المتقلب.
