مواصفات المنتج
1. عرض ثنائي الألوان .
2. يمكن النسخ إلى ما يصل إلى 10 مفاتيح في وقت واحد.
3. تركيبات قابلة للاستبدال بلمسة واحدة . 4.
شاشة عرض مكونة من 4 أرقام تتيح قراءة سهلة للقيم المعروضة .
5. يتم تقليل استهلاك الطاقة عن طريق إيقاف تشغيل الشاشة .
6. يمكن عرض الضغط الفراغي والمركب و/أو الإيجابي بـ MPa أو kPa .
وصف المنتج
| نموذج | ZSE30A (ضغط الفراغ) | ZSE30AF (الضغط المركب) | ISE30A (الضغط الإيجابي) | ||
| نطاق الضغط المقدر | 0.0 إلى -101.0 كيلو باسكال | -100.0 إلى 100.0 كيلو باسكال | -0.1 إلى 1.0MPa | ||
| عرض/نطاق ضبط الضغط | 10.0 إلى -105.0 كيلو باسكال | -105.0 إلى 105.0 كيلو باسكال | -0.105 إلى 1.05MPa | ||
| تحمل الضغط | 500 كيلو باسكال | 500 كيلو باسكال | 1.5 MPa | ||
| عرض/إعداد الوحدة الدنيا | 0.1 كيلو باسكال | 0.1 كيلو باسكال | 0.001 MPa | ||
| وسط التشغيل | هواء مفلتر، غاز غير قابل للتآكل / غاز غير قابل للاشتعال | ||||
| جهد إمدادات الطاقة | تيار مستمر 12 إلى 24 فولت ±10%، تموج (pp) 10% أو أقل (مع حماية قطبية مصدر الطاقة) | ||||
| الاستهلاك الحالي | 40 مللي أمبير أو أقل | ||||
| خرج تبديل | معيار | مخرج NPN أو PNP للمجمع المفتوح 1، مخرج المجمع المفتوح NPN أو PNP 2 | |||
| الأعلى. تحميل التيار | 80mA | ||||
| الأعلى. الجهد التطبيقي | 28 فولت (عند مخرج NPN) | ||||
| الجهد المتبقي | 1 فولت أو أقل (مع تيار حمل 80 مللي أمبير) | ||||
| زمن الاستجابة | 2.5 مللي ثانية أو أقل (مع وظيفة منع التشويش: 20، 100، 500، 1000، 2000 مللي ثانية) | ||||
| حماية ماس كهربائى | نعم | ||||
| قابلية التكرار | ±0.2% FS ±رقم واحد | ||||
| تباطؤ استجابي | الوضع تباطؤ استجابي. | المتغير (0 أو أعلى) *1) | |||
| وضع مقارنة النافذة | |||||
| خرج تماثلي | مخرج الجهد *2) | الجهد الناتج (الضغط المقدر) | 1 إلى 5 فولت ±2.5% FS | 0.6 إلى 5 فولت ±2.5% FS | |
| الخطي | ±1%FS | ||||
| مقاومة الإخراج | تقريبا. 1 كيلو أوم | ||||
حاضِر الإخراج *3) | الجهد الناتج (الضغط المقدر) | 4 إلى 20 مللي أمبير ±2.5% FS | 2.4 إلى 20 مللي أمبير ±2.5% FS | ||
| الخطي | ±1% FS | ||||
| مقاومة الحمل | أقصى مقاومة للحمل: 300 أوم (جهد مصدر الطاقة 12 فولت) : 600Ω (جهد مصدر الطاقة 24 فولت) الحد الأدنى لمقاومة الحمل: 50Ω | ||||
| عرض | شاشة LCD مكونة من 4 أرقام، و7 أجزاء، ولونين (أحمر/أخضر) | ||||
| عرض دقة | ±2% FS±رقم واحد (درجة الحرارة المحيطة 25 ±3°C) | ||||
| مؤشر ضوء | يضيء عند تشغيل مخرج المفتاح. OUT1: أخضر، OUT2: أحمر | ||||
| بيئة | العلبة | IP40 | |||
| نطاق درجة حرارة العمل | التشغيل: 0 ~ 50 درجة مئوية، التخزين: -10 ~ 60 درجة مئوية (بدون تكثيف أو تجميد) | ||||
| نطاق الرطوبة المحيطة | التشغيل/التخزين: 35 ~ 85% رطوبة نسبية (بدون تكثيف) | ||||
| تحمل الجهد | تيار متردد 1000 فولت لمدة دقيقة واحدة بين المحطات والإسكان | ||||
| مقاومة العزل | 50 ميجا أوم أو أكثر (500 فولت تيار مستمر يتم قياسها عبر مقياس الضخامة) بين المحطات والمبيت | ||||
| خاصية درجة الحرارة | ±2% FS (مرجع 25 درجة مئوية) | ||||
| سلك الرصاص مع موصل | كابل فينيل عالي التحمل مقاوم للزيت، 3 مراكز Φ3.5، 2 متر منطقة الموصل 4 مراكز: 0.15 مم² (AWG26)، القطر الخارجي للعازل: 1.0 مم | ||||
| المعايير | سي / بنفايات، أول / سسا (E216656) | ||||
*1) إذا كان الضغط المطبق يتقلب بالقرب من القيمة المحددة، فاضبط التباطؤ فوق نطاق التقلب لمنع الثرثرة.
*2) عند تحديد خرج الجهد التناظري، لا يمكن استخدام خرج التيار التناظري معًا.
*3) عند تحديد خرج التيار التناظري، لا يمكن استخدام خرج الجهد التناظري معًا.

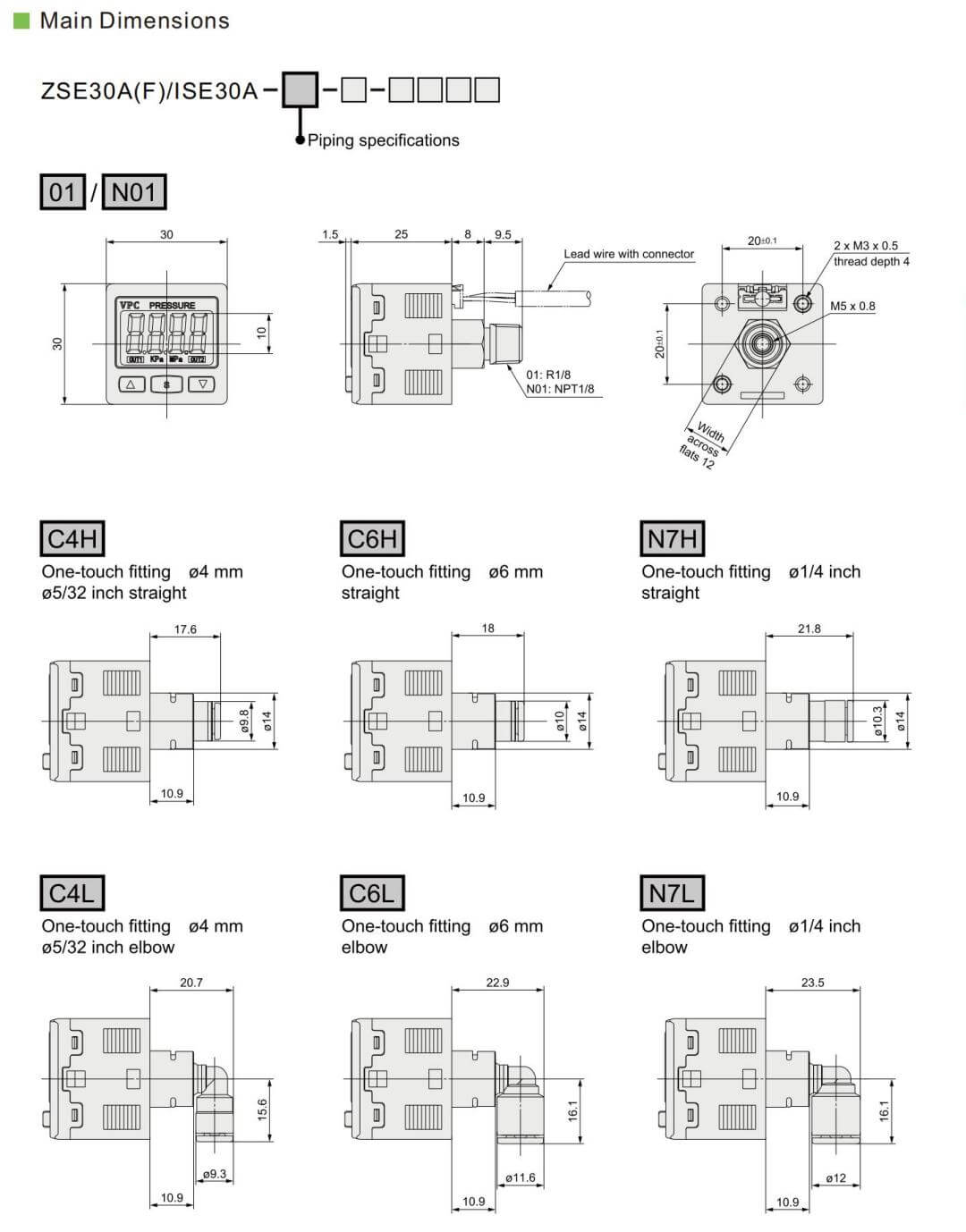

الأبعاد الرئيسية
