ما هو نظام الفراغ الهوائي？

◆ موقع VPC الرسمي للغة الإسبانية

نظام الفراغ الهوائي هو نظام تحكم هوائي يستخدم الهواء المضغوط لتوليد ضغط سلبي (فراغ) لإكمال وظائف مثل نقل , الامتزاز ، وتثبيت الأجزاء أو الكائنات.

1. مكونات ووظائف الفراغ

* للحصول على معلمات التفصيلية مكون التفريغ ، يرجى الرجوع إلى المقالة: ما هي مكونات الفراغ؟

منظم فراغ

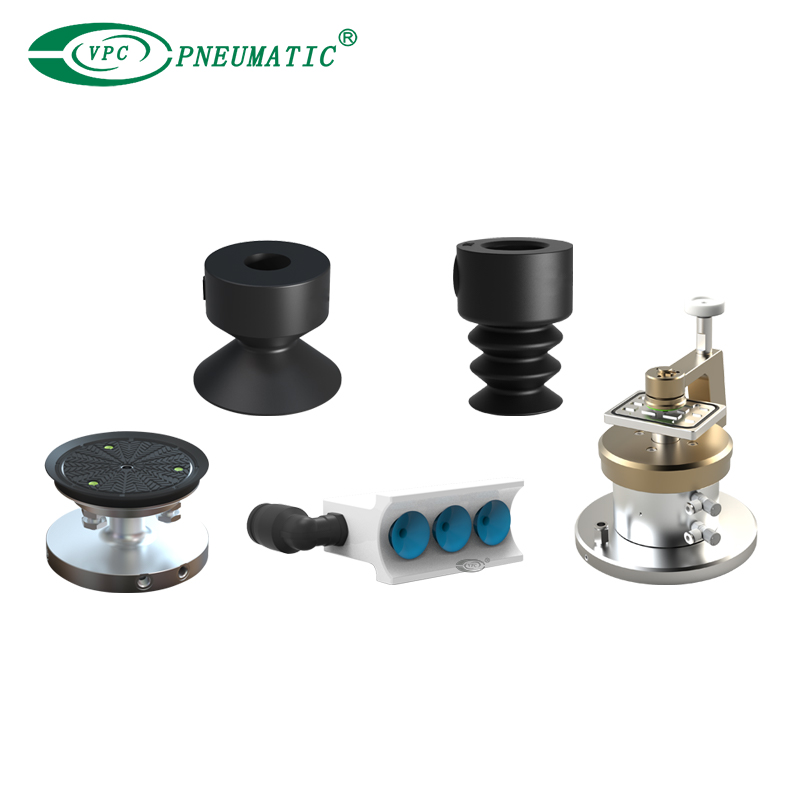

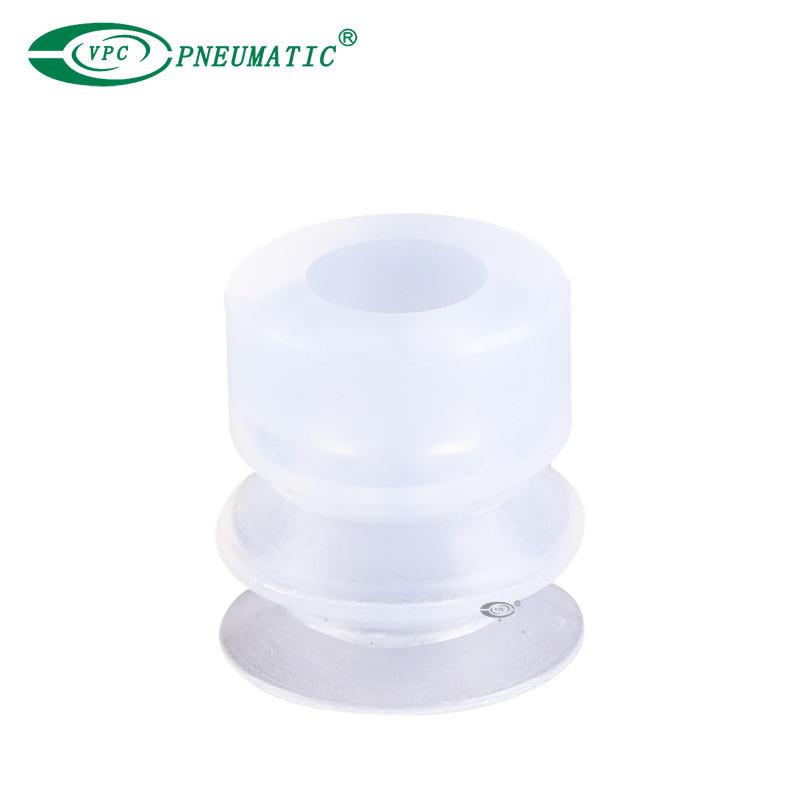

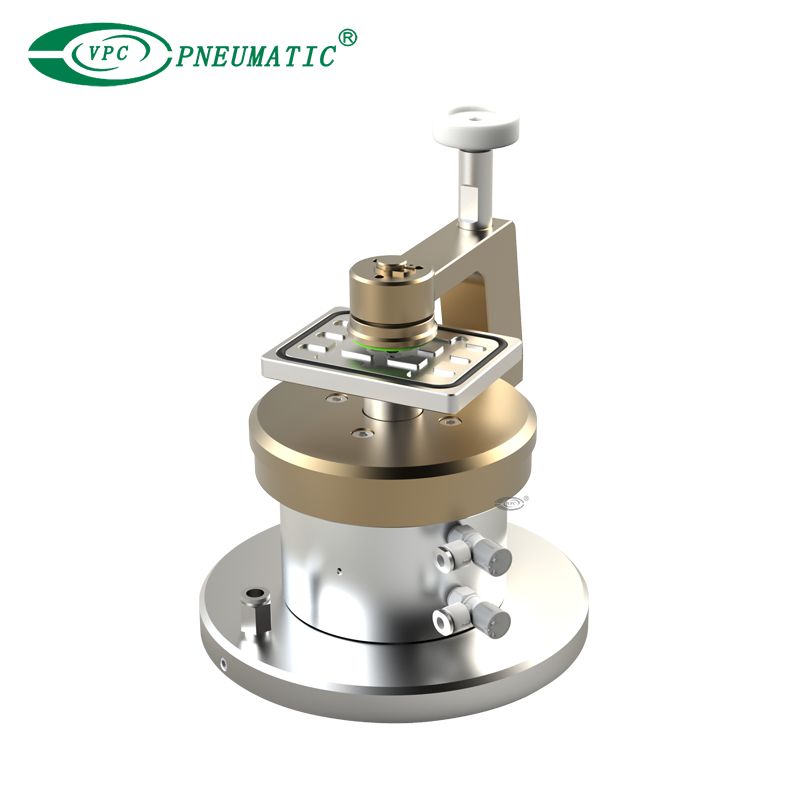

كوب شفط الفراغ

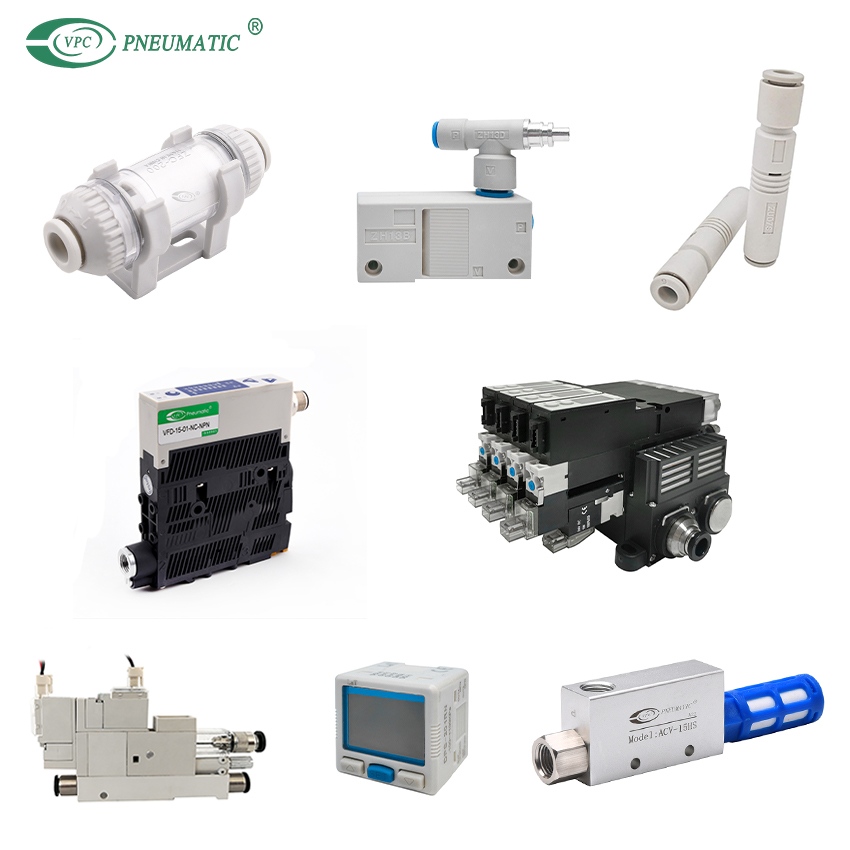

مولد فراغ

2. تطبيق نظام الفراغ الهوائي

نظام معالجة امتصاص الفراغ : مناسب لأي كائن مع سطح أملس. لا سيما بالنسبة إلى غير , المعدني غير المعدنية وغير المناسبة للكائنات ، مثل الورق الرقيق والناعم ، والأفلام البلاستيكية ، ورقائق الألومنيوم ، والزجاج الهش ومنتجاتها ، والدوائر المتكاملة وغيرها من الأجزاء الدقيقة الدقيقة ، وما إلى ذلك ، يمكن استخدام امتصاص الفراغ لإكماله. يتم استخدامه على نطاق واسع في السيارات ، والأعمال الخشبية ، والتغليف ، والمعادن ورقة , الإلكترونيات وغيرها من الصناعات.

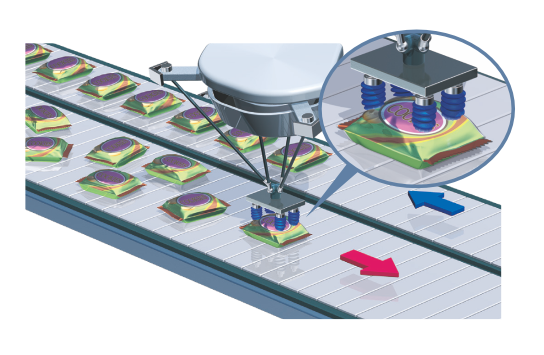

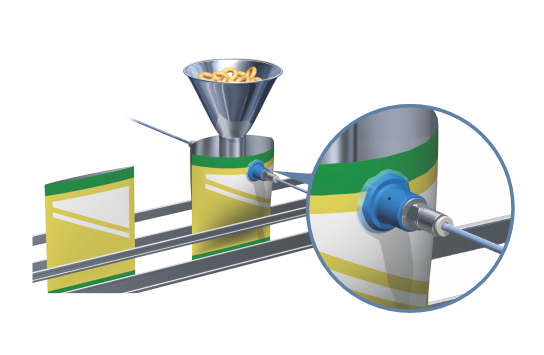

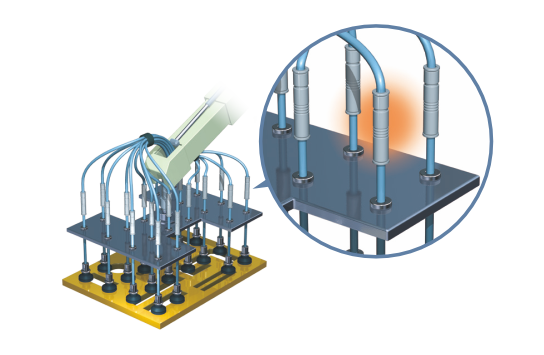

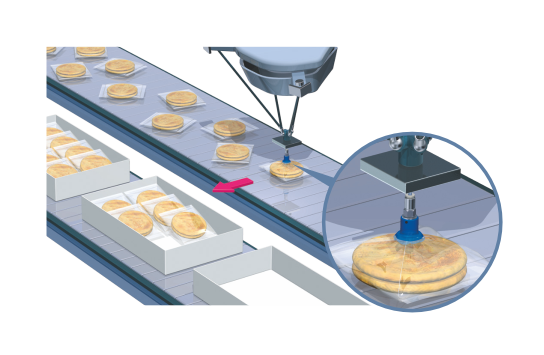

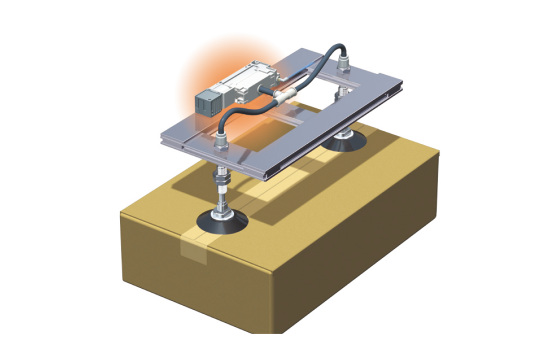

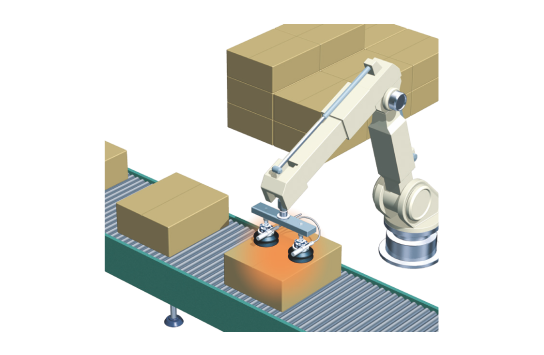

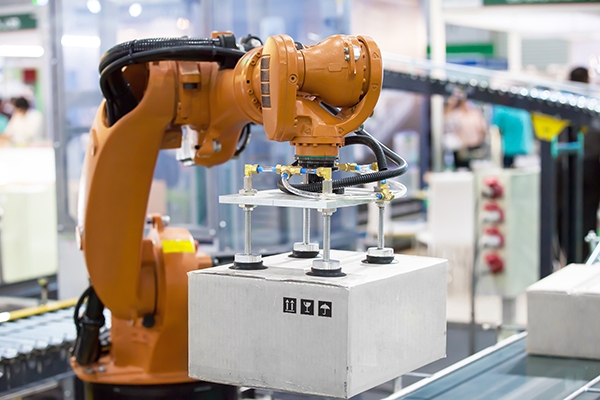

امتصاص كرتون

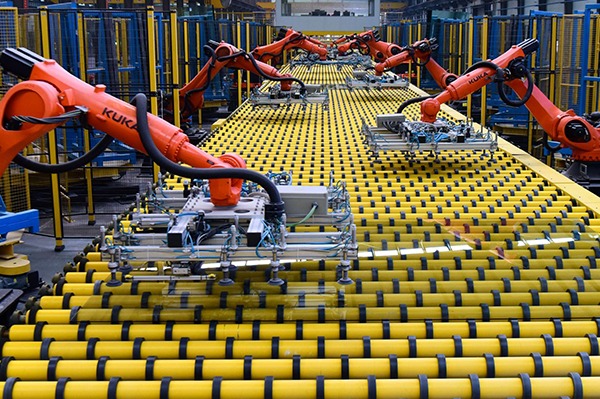

الامتزاز الزجاجي

3. تقنية النيوماتيك مخطط دائرة نظام الفراغ

التعليمات

1. مضخة تفريغ مولد فراغ VS

• مضخة فراغ هي جهاز يولد الفراغ. يشكل منفذ الشفط ضغطًا سلبيًا ، وتوصيل منفذ العادم مباشرة بالجو . الأعلى. درجة الفراغ: -101.3kpa

• مولد الفراغ هو مكون هوائي يستخدم تدفق الهواء المضغوط لتشكيل درجة فراغ معينة. الأعلى. درجة الفراغ: -88KPA

2. كيفية اختيار مولد فراغ؟

عند اختيار مولد فراغ ، عوامل مثل يجب مراعاة بالإضافة إلى ذلك ، يجب عليك أيضًا اختيار مولد فراغ يمكنه توفير درجة فراغ مستقر بناءً على , الحد الأقصى لدرجة تدفق الشفط ، واستهلاك الهواء . إجمالي استهلاك الغاز لكوب الفراغ ودورة العمل المستمرة (تردد العمل) الذي يتطلبه النظام.

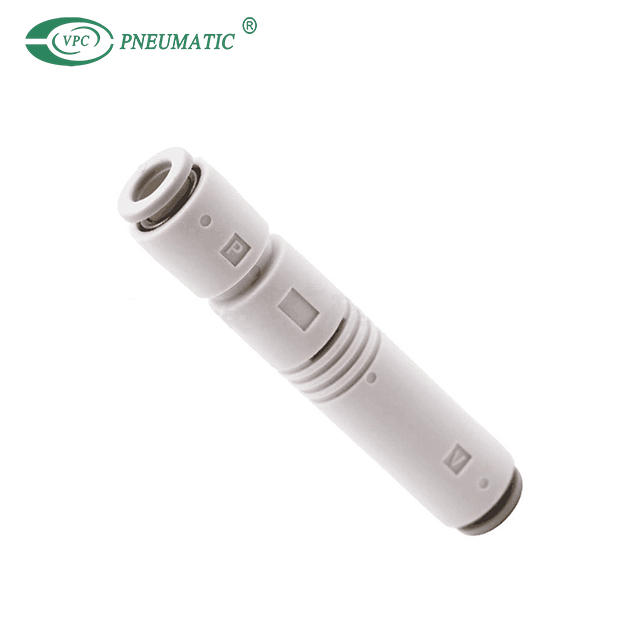

Zu Series inline Vacuum Generator

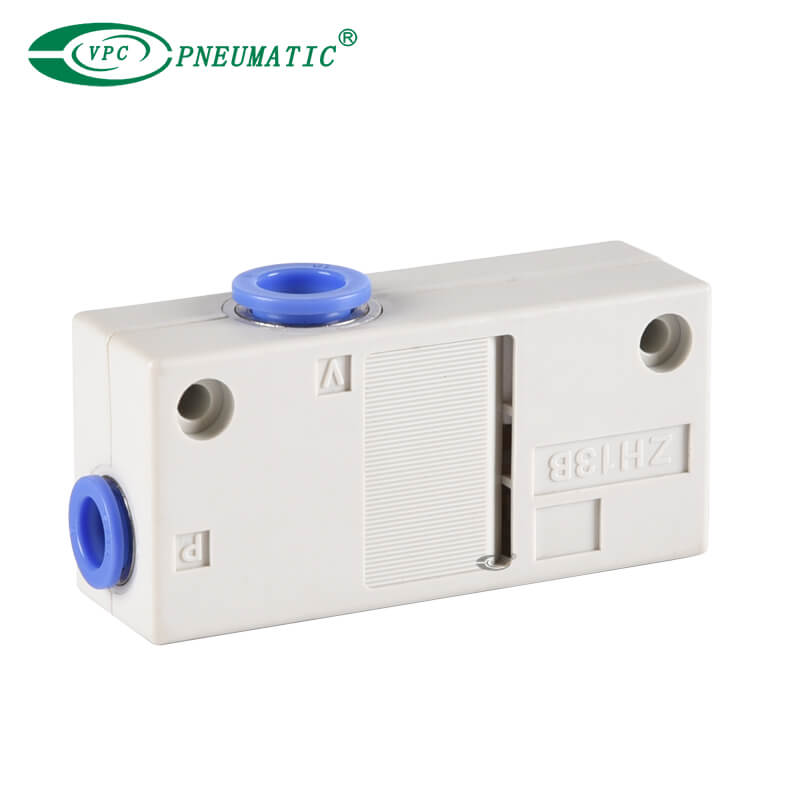

مولد فراغ من النوع ZH من النوع منفذ ed

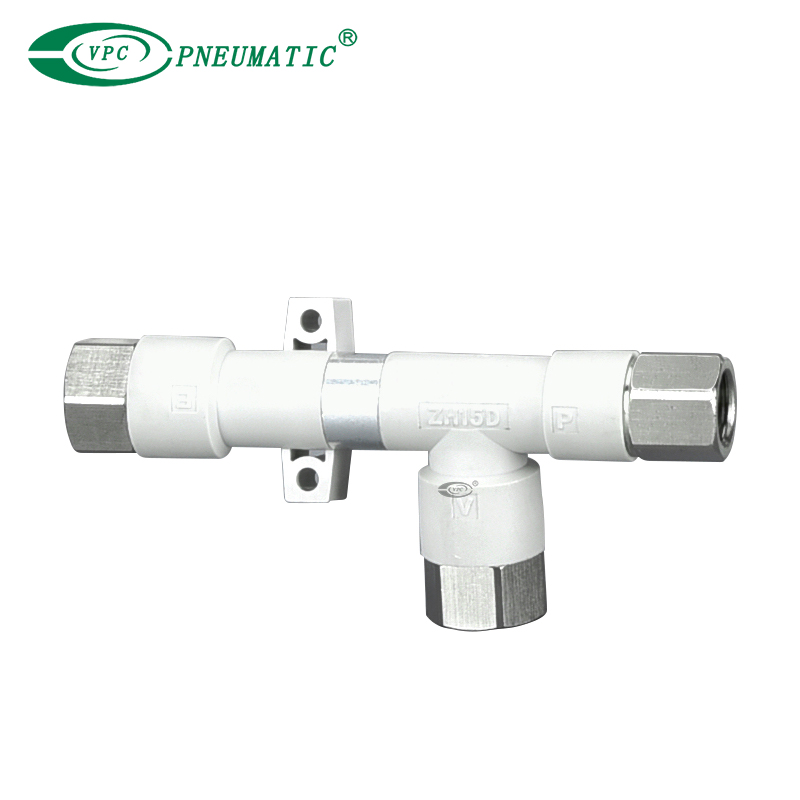

ZH Series Box Type Generator Vacuum Generator

ZL212 Series Vacuum القاذف متعدد المراحل

مولد فراغ متكامل سلسلة VZK

3. ما هو كوب شفط الفراغ؟

كوب شفط الفراغ هو مكون متصل بين الشغل ونظام الفراغ . يستخدم مضخة فراغ أو مولد فراغ لاستخلاص الهواء في كوب الشفط ، ويشكل حالة فراغ في الداخل ، بحيث يمكن امتصاصه بإحكام على مواد مسطحة مختلفة تحت ضغط الغلاف الجوي.

4. كيف يعمل كأس الشفط الفراغ؟

مبدأ الشفط:

يتم توصيل كوب شفط الفراغ بمولد الفراغ من خلال أنبوب الهواء ، ثم يلامس الكائن المراد رفعه (مثل الزجاج والورق والغشاء الصغير ، وما إلى ذلك) ، وبدأت المعدات الفراغية تمتص ، بحيث يتم نقل ضغط الهواء السلبي داخل كوب الشف.

مبدأ الانفصال:

عندما يتم نقل الكائن المراد رفعه إلى الوجهة ، يتم تضخيم كوب الشفط الفراغي بسلاسة ، بحيث يتغير ضغط الهواء السلبي في كوب الشفط إلى ضغط الهواء الصفر أو ضغط الهواء الإيجابي . يفصل كأس الشفط الفراغي تلقائيًا عن الكائن المراد رفعه ، وبالتالي إكمال مهمة الرفع ونقل الكائنات الثقيلة.

5. كيف تختار كوب شفط الفراغ؟

① اختيار الممتزات

• خصائص الامتصاص : حالة السطح ، نفاذية الهواء ، النفور من الكهرباء الثابتة ، النفور من أيونات النحاس ، وما إذا كان الشكل يتغير (الورق ، البلاستيك).

• شكل الامتصاص : حجم تسطيح , سطح الامتزاز (حالة السطح المنحني) ، الشكل (المكعب ، الكرة ، الأسطوانة).

• وزن adsorbate

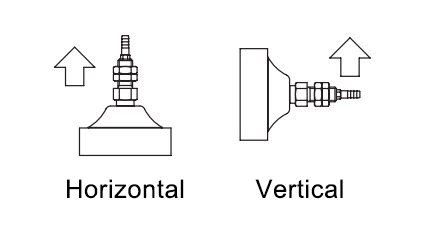

• رفع اتجاه الامتصاص : الامتزاز الأفقي أو الامتزاز الرأسي.

② حدد كوب الشفط الفراغ

• حساب قوة الامتزاز : محسوبة على أساس وزن الشغل المراد حمله ومنطقة الاتصال.

F = PXA

F: قوة الامتزاز

P: ضغط الفراغ

ج: منطقة التلامس بين كوب الشفط والشغل

• حساب قطر كأس الشفط : تم تحديده وفقًا لشكل وحجم قطعة العمل وقوة الامتزاز المطلوبة.

• مادة كوب الشفط : حدد مادة مناسبة وفقًا لظروف الاستخدام ، , بيئة الاستخدام , المستخدمة ، إلخ.

• شكل كوب الشفط : اختر شكل كوب الشفط وفقًا , لمادة الشكل ووزن الكائن ليتم امتصاصه.

ما ورد أعلاه هو مقدمة لأنظمة التفريغ الهوائي وكيفية اختيار مكونات التفريغ المناسبة لدائرة نظام التفريغ لديك . إذا كانت لديك أي أسئلة حول تصميم دوائر نظام التفريغ، يمكنك الاتصال بـ VPC تقنية النيوماتيك . التشاور الخاص بك هو موضع ترحيب!
