ما هو المنظم الكهربائي الهوائي

تصفح الكمية:0     الكاتب:محرر الموقع     نشر الوقت: 2024-06-17      المنشأ:محرر الموقع

1. ما هو المنظم الكهربائي الهوائي؟

ان منظم هوائي إلكتروني هو جهاز مصمم للتحكم في ضغط الهواء المضغوط أو الغاز في نظام هوائي.إنه يعمل عن طريق استقبال إشارة إدخال إلكترونية، عادةً من وحدة تحكم منطقية قابلة للبرمجة (PLC) أو جهاز مشابه، ويقوم بضبط الإخراج الهوائي ليتناسب مع إشارة الإدخال بشكل متناسب.تُستخدم المنظمات الإلكترونية عندما يتطلب الأمر تعديلًا مستمرًا أو متدرجًا لضغط الغاز.


2. كم عدد سلاسل المنظم الكهربائي الهوائي ITV التي تعتبر منظمًا؟

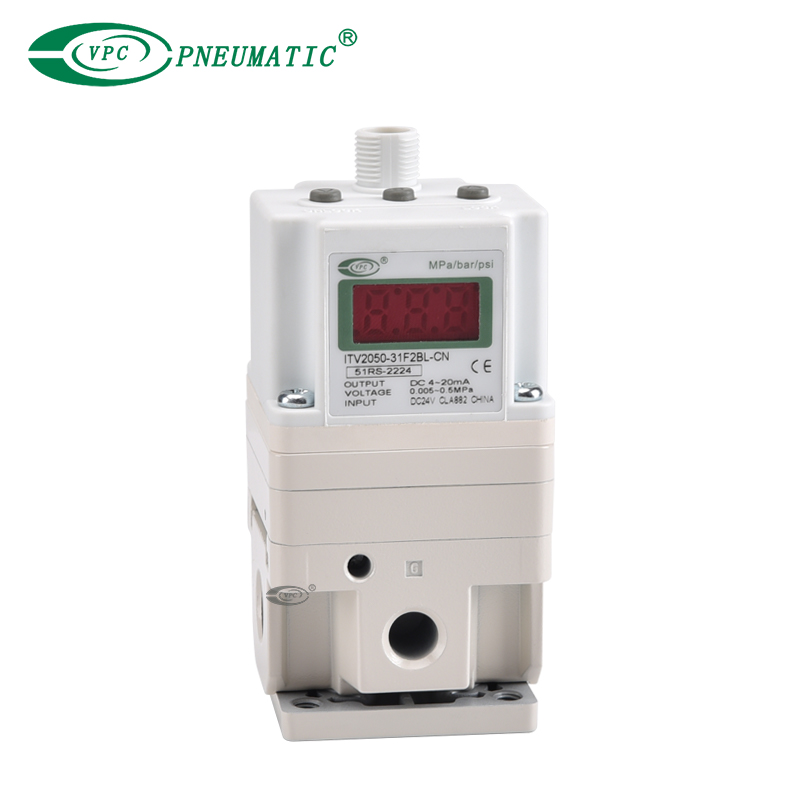

منظم هوائي كهربائي للمسلسلات التلفزيونية (طبيعي)

نطاق ضغط العمل: 0.005 إلى 1.0 ميجا باسكال، وتوفير تدفق جيد ووقت الاستجابة.تقدم سلسلة الضغط العادي المزايا الأساسية لسلسلة ITV، بما في ذلك التحكم النسبي الدقيقاستجابة سريعة وتكوين سهل الاستخدام، مُحسّن لنطاقات الضغط القياسية الشائعة في التطبيقات الهوائية الصناعية. مثال: اي تي في 2050

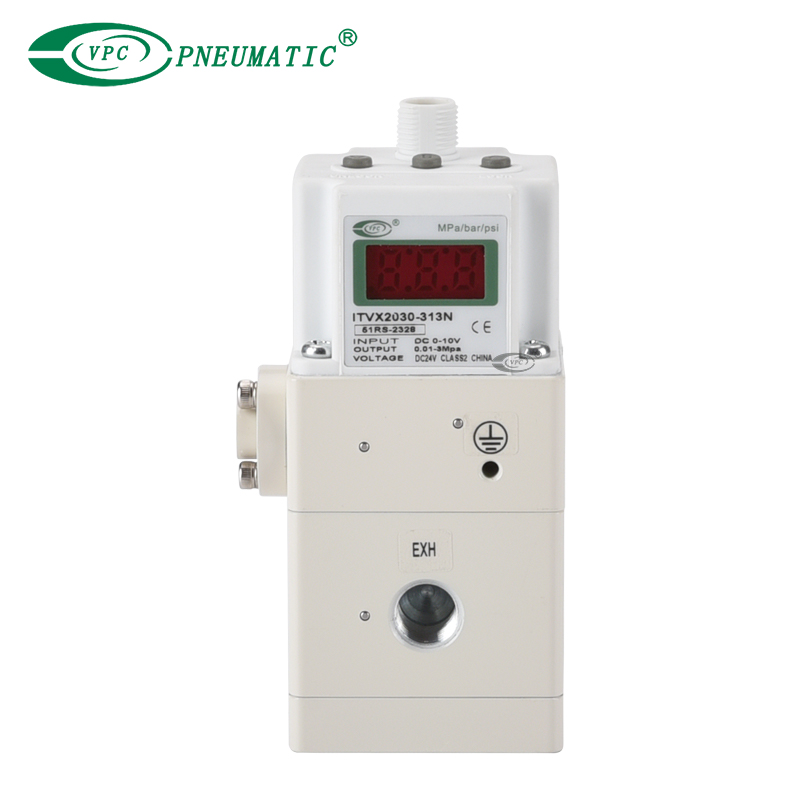

منظم هوائي كهربائي عالي الضغط من سلسلة ITVX

نطاق ضغط العمل: 0.1 إلى 3.0 ميجا باسكال، مناسب لبيئات الضغط العالي، ويمكن أن يوفر معدلات تدفق أعلى مقارنة بنماذج الضغط العادي.تتميز سلسلة الضغط العالي بمزايا التحكم التناسبي الكهربائي، مثل الدقة والاستجابة وقابلية التكوين، كما أنها تتمتع بالقدرة على التعامل ضغوط العمل أعلى ما يصل إلى 3.0 ميجا باسكال. مثال: اي تي في اكس 2030

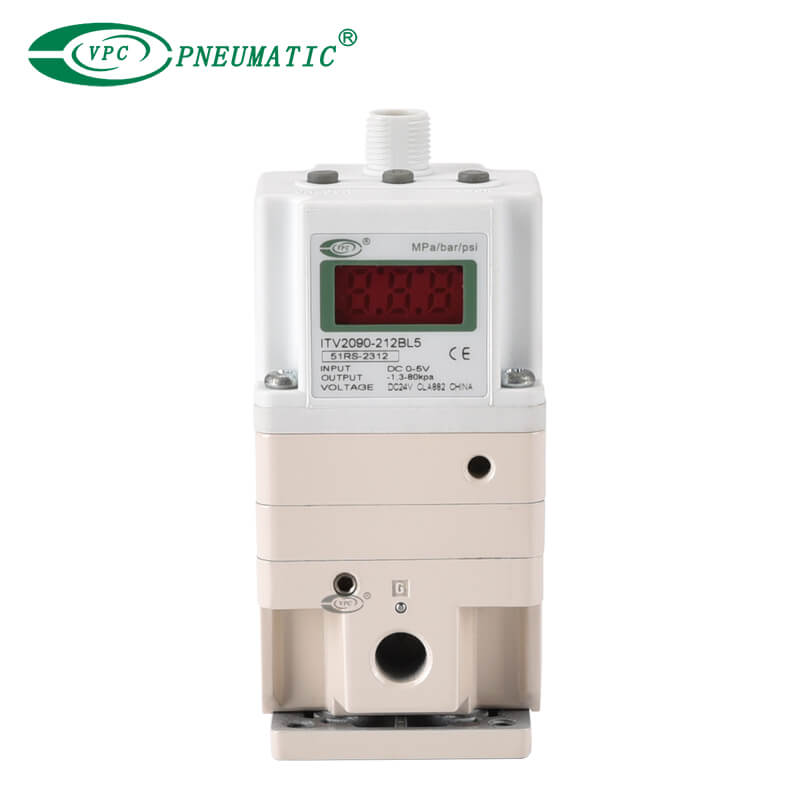

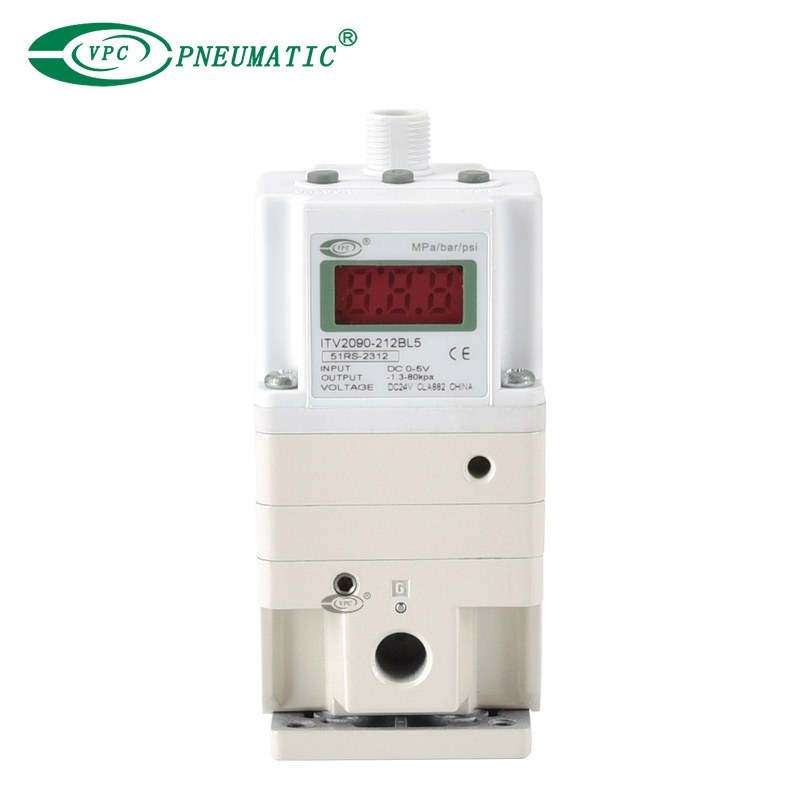

منظم الفراغ الإلكتروني من سلسلة ITV2090

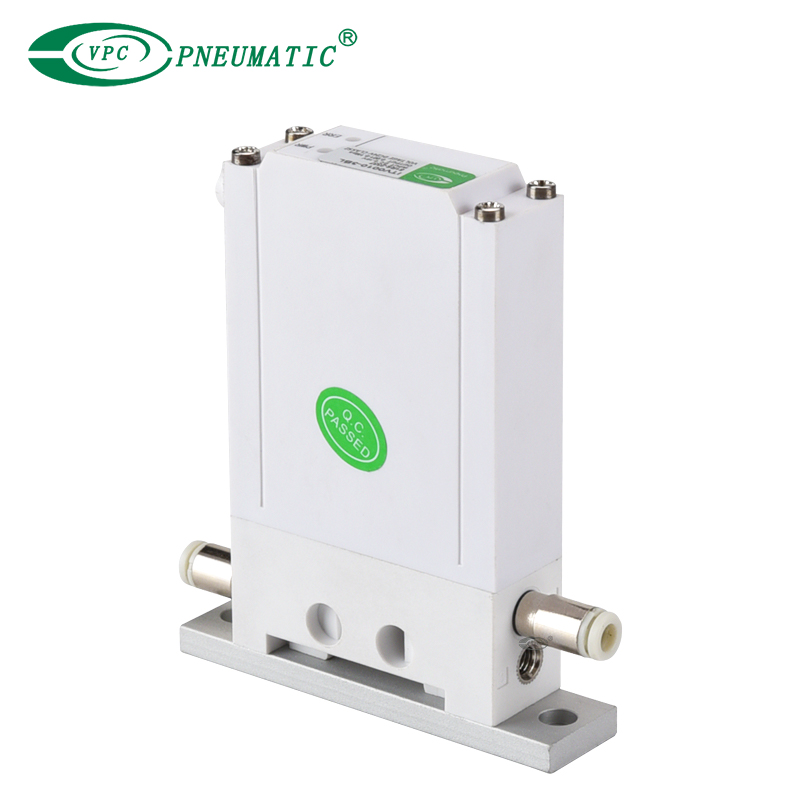

نطاق ضغط العمل: -1.3 إلى -80 كيلو باسكال (فراغ)، تصميم مدمج وخفيف الوزن، سهل الاستخدام الاندماج في أنظمة الفراغ، يمكنهم توفير ضغط دقيق وحساس أو تنظيم التدفق في أنظمة وعمليات الفراغ. مثال: ITV2090، ITV0090 (مناسب لأنظمة الضغط المنخفض المدمجة)

3. كيف يعمل المنظم الهوائي الكهربائي؟

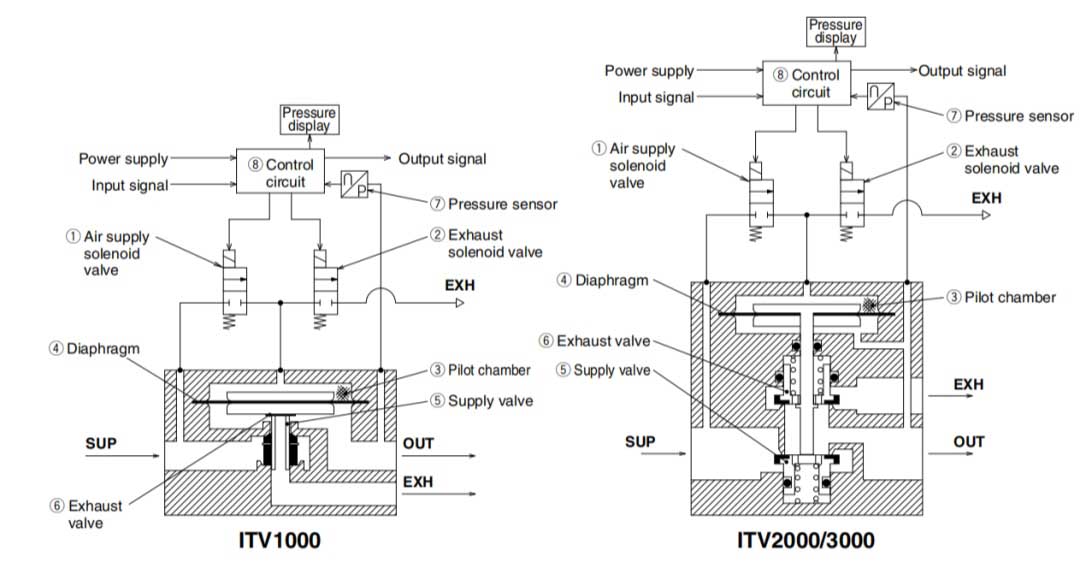

عندما ترتفع إشارة الدخل، ①يدور صمام الملف اللولبي لإمداد الهواء على، ويدور صمام الملف اللولبي للعادم ② عن.لذلك، يمر ضغط الإمداد عبر صمام الملف اللولبي لإمداد الهواء ① ويتم تطبيقه على الغرفة التجريبية ③.يزداد الضغط في الحجرة التجريبية ③ ويعمل على السطح العلوي للحجاب الحاجز ④.ونتيجة لذلك، ينفتح صمام إمداد الهواء ⑤ المرتبط بالحجاب الحاجز ④، وينفتح جزء من يصبح ضغط العرض ضغط الإخراج.

يتم تغذية ضغط الخرج هذا مرة أخرى إلى دائرة التحكم ⑧ عبر مستشعر الضغط ⑦.هنا، يتم التشغيل الصحيح حتى يتناسب ضغط الخرج مع إشارة الإدخال، مما يجعل من الممكن دائمًا الحصول على ضغط الخرج المتناسب مع إشارة الإدخال.


مخطط مبدأ العمل

منظم هوائي كهربائي

4. مزايا منظمات الهواء الإلكترونية؟

التحكم الآلي التقليدي في الضغط هو تحكم متقطع، والذي يتطلب ضبطًا يدويًا مسبقًا لتحقيق التحكم في ضغط هواء واحد، لكنه لا يستطيع تحقيق تعديل قوى الإخراج وسرعات الإخراج المتعددة.

التحكم الإلكتروني في منظم الهواء ينتمي إلى السيطرة المستمرة، والذي يدرك أن المخرجات تتغير مع المدخلات، وأن المخرجات والمدخلات في علاقة تناسبية معينة.من خلال ضبط شروط تحكم معينة، يمكن تعديل إخراج القوى المتعددة وسرعة الإخراج.

مزايا:

① يمكن تحقيقه تعديل ستبليس للضغط والسرعة، وتجنب ظاهرة التأثير عند تشغيل صمام الهواء من النوع المفتوح عادةً.

② يمكنه تحقيق التحكم عن بعد والتحكم في البرنامج.

③ دقة التحكم العالية والاستجابة السريعة والتفاعل الحساس.

5. يتم استخدام منظمات الهواء الإلكترونية في أي الصناعات?

تعد الصمامات التناسبية الكهربائية من سلسلة ITV عبارة عن مكونات متعددة الوظائف يمكن استخدامها مع مكونات هوائية مختلفة لمختلف المعدات والصناعات. على سبيل المثال:

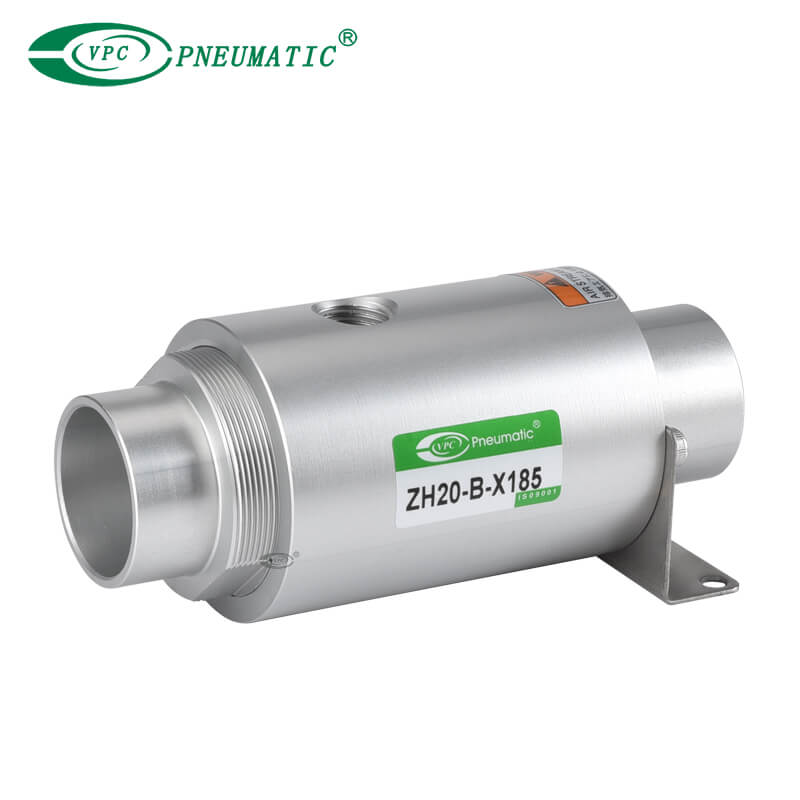

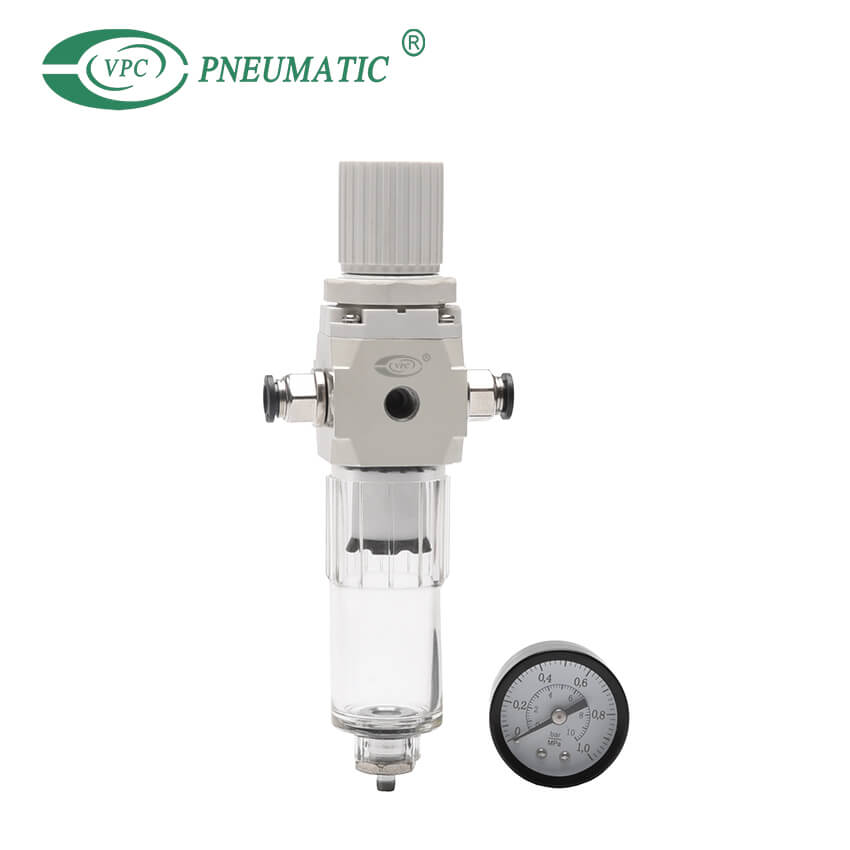

① يمكن استخدام ITV2090 في صناعة تغليف المواد الغذائية عند استخدامه مع صمامات الملف اللولبي في اتجاهين, مولدات فراغ ذات تدفق كبير ZH، و فصيل عبد الواحد منظم مرشح.

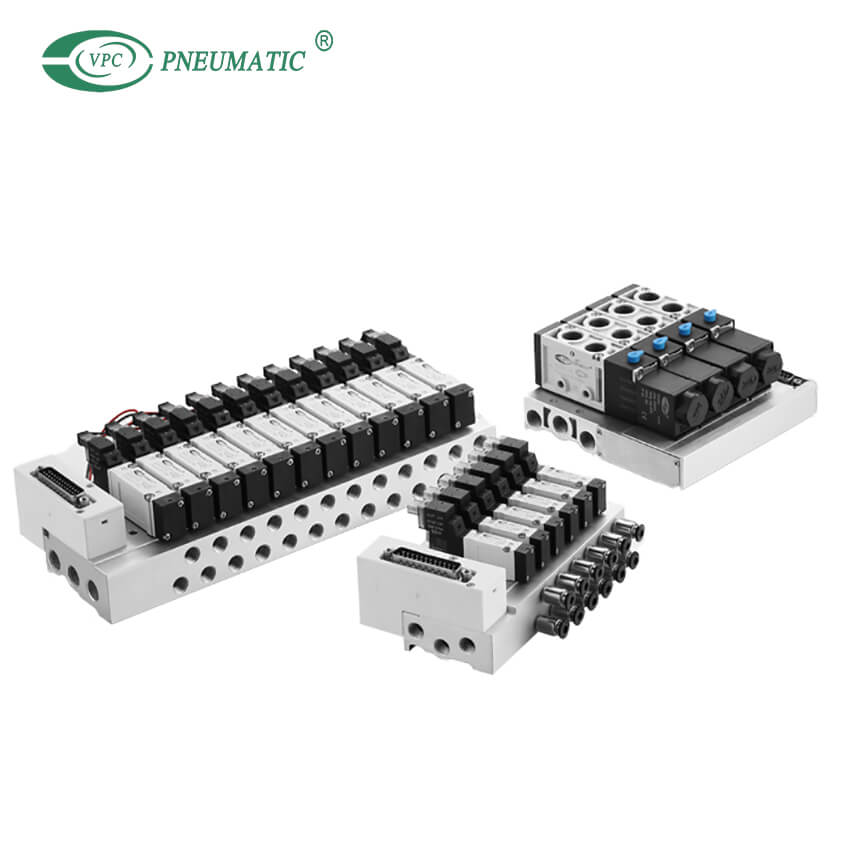

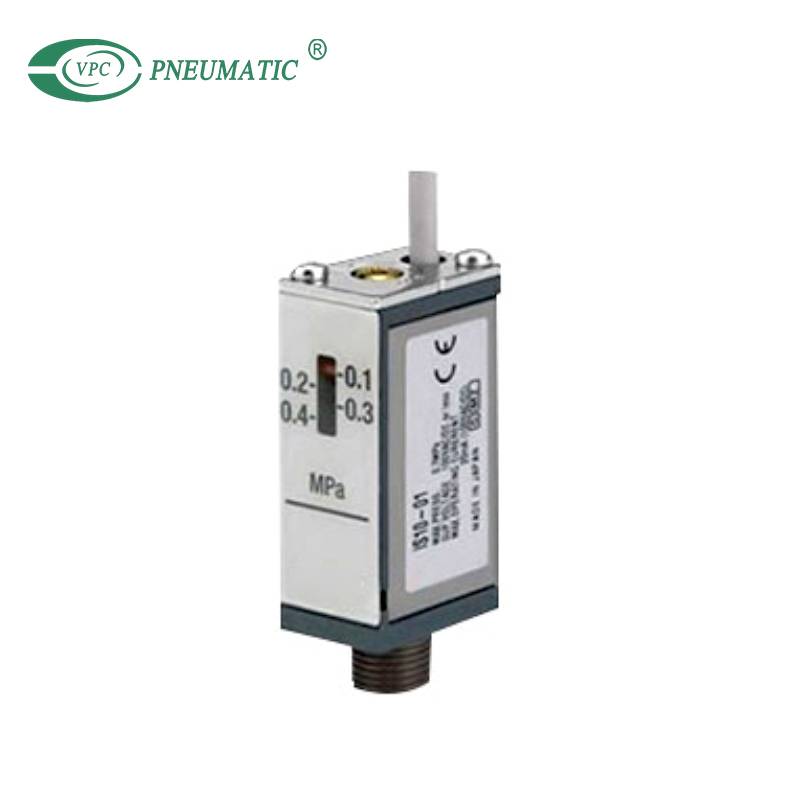

② يمكن استخدام المنظم الكهربائي الهوائي ITV في صناعة الطباعة عند استخدامه مع مفاتيح الضغط IS و جزر الصمام.

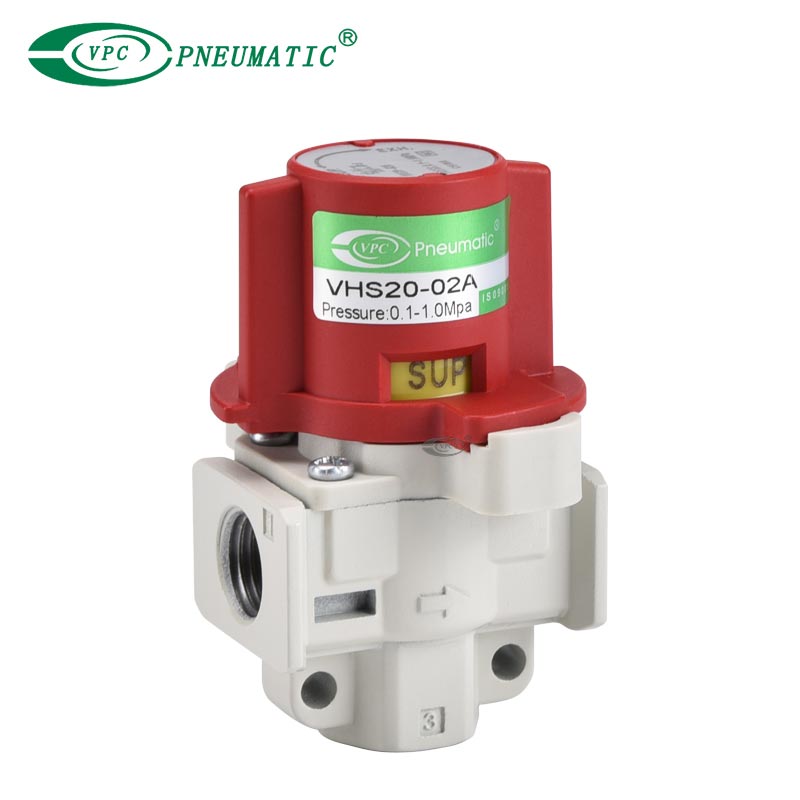

③ يمكن لمنظم الهواء الهوائي الكهربائي محاكاة التحكم متعدد المستويات من خلال استخدامه مع صمامات الملف اللولبي، وصمامات تقليل الضغط، وأجهزة التحكم، وفواصل رذاذ الزيت.

بالإضافة إلى ما سبق، يمكن تركيب منظم هوائي كهربائي ITV بشكل معياري سلسلة وحدات تحضير الهواء;عند استخدامه مع اسطوانات الهواء و صمامات الملف اللولبي، ويمكن استخدامها أيضًا في معدات الطلاء الكهروستاتيكي، ومعدات قطع الألياف الضوئية، ومعدات نفخ الزجاجات، وفي صناعة أشباه الموصلات، وما إلى ذلك.


دليل المنظم الكهربائي الهوائي ITV PDF


إذا كانت لديك أي أسئلة حول المنظمات الكهربائية الهوائية أو مكونات النظام الهوائي الأخرى، يرجى الاتصال بـ VPC، وسنكون سعداء بتزويدك بخبرة إضافية في مجال الهواء.
