| وسيط العمل: | |
|---|---|
| اتجاه التدفق: | |
| وحدات الضغط: | |

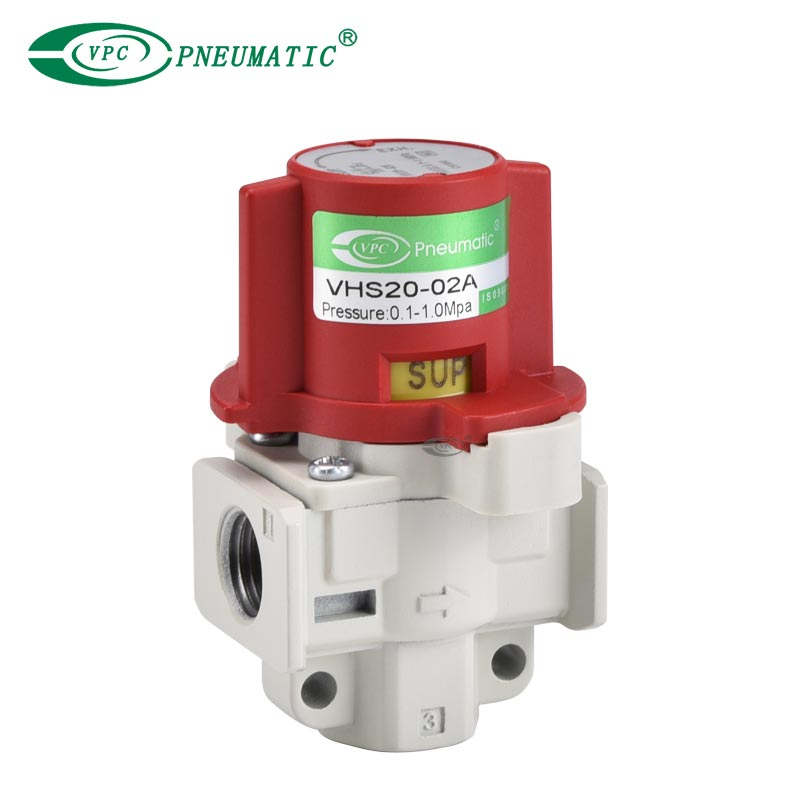

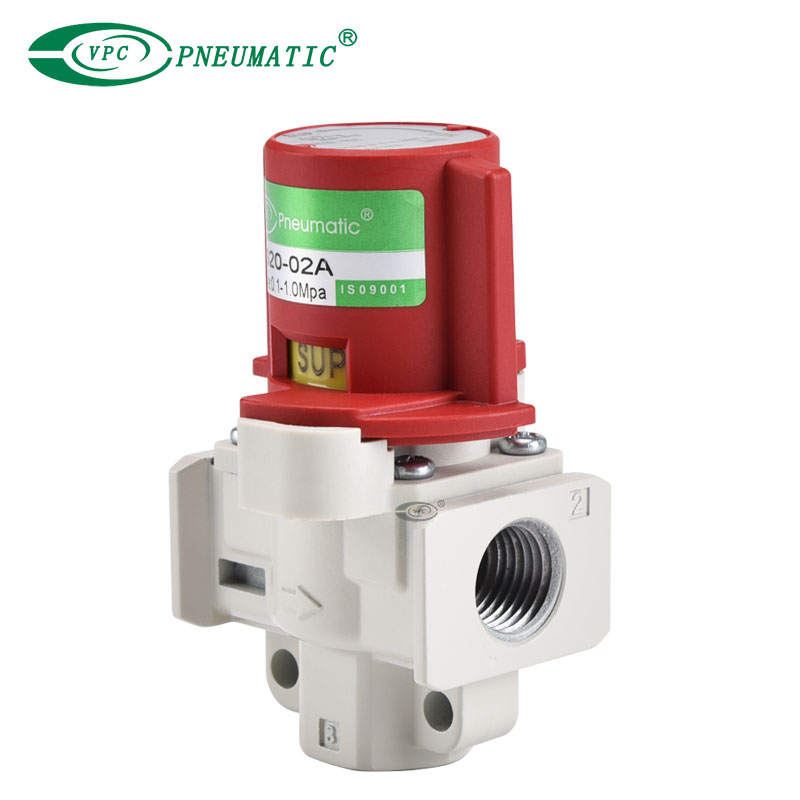

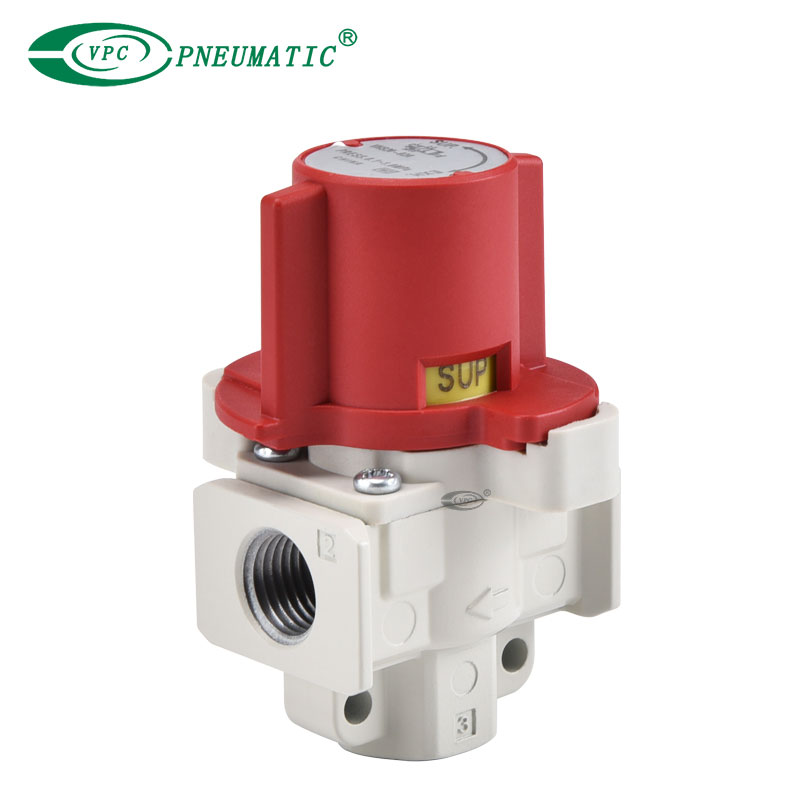

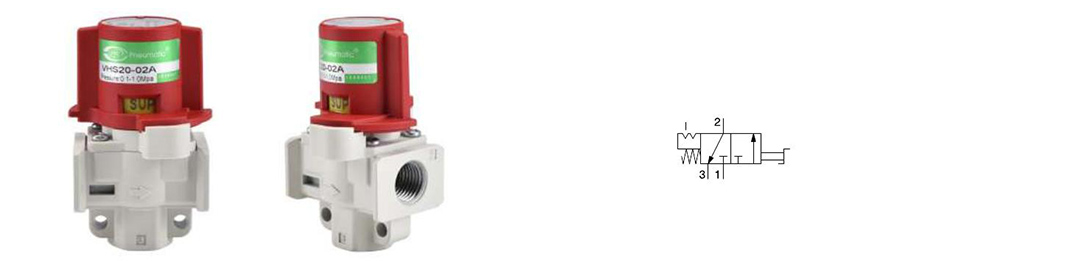

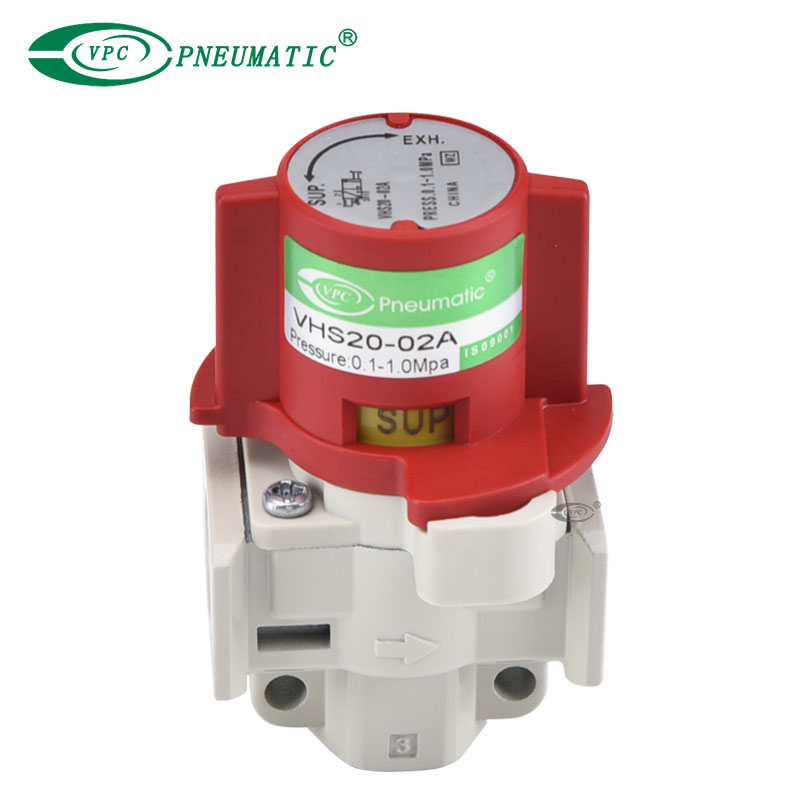

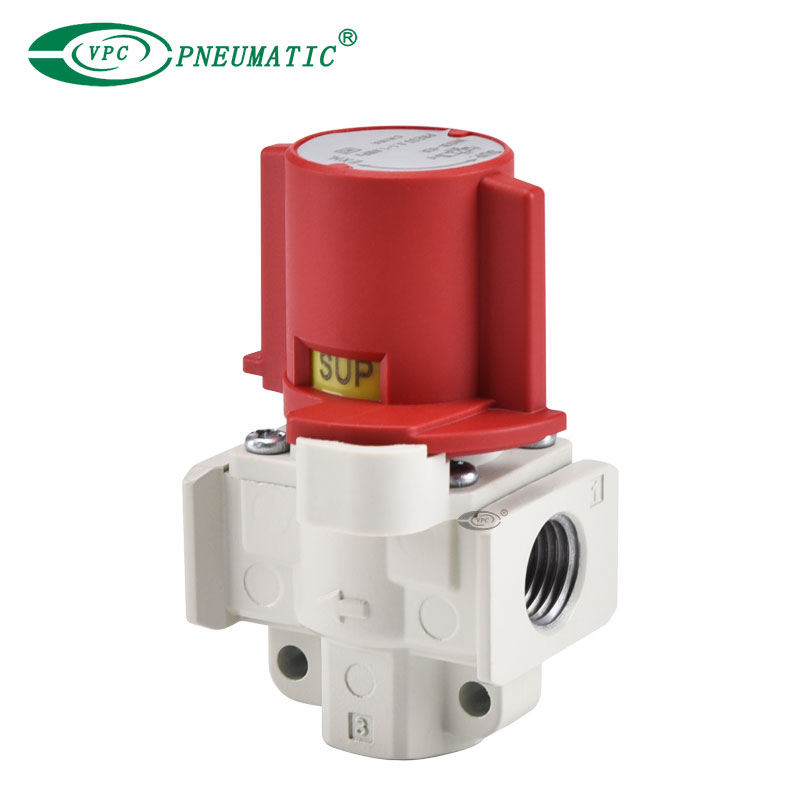

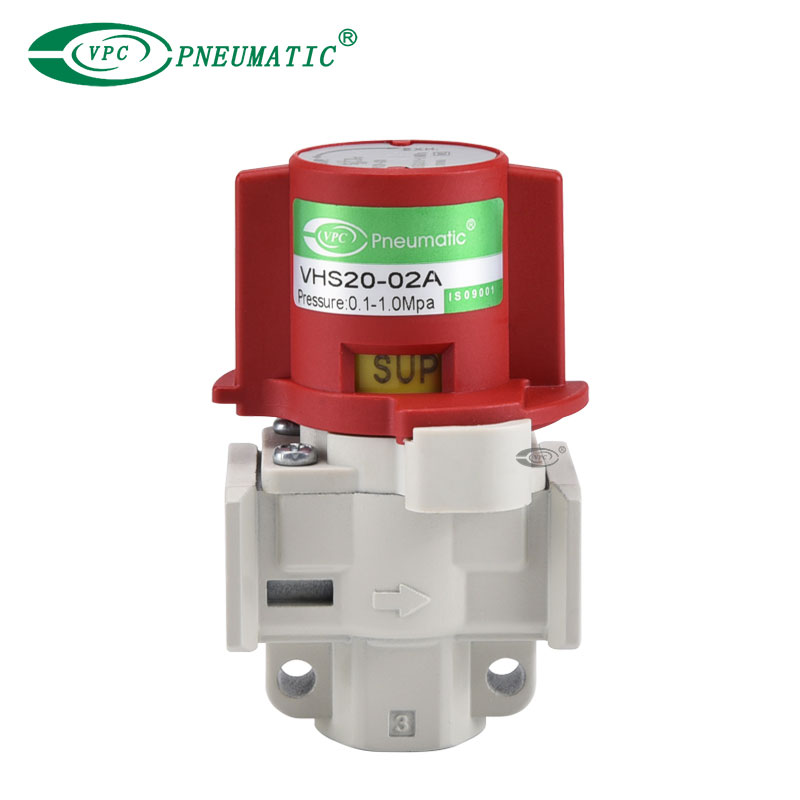

وصف المنتج
1. يمكن استخدام الصمامات اليدوية لمنع الحوادث الناتجة عن الضغط المتبقي في خط الأنابيب الهوائي.
2. يمكن فحص حالة العرض والعادم لتدفق الهواء في لمح البصر.
3. عندما يكون الصمام في وضع العادم ، يمكن تأمينه بقفل.يمنع التنشيط العرضي أثناء قيام الأفراد بتنظيف المعدات أو صيانتها.
4. ادفع المقبض أولاً ثم لفه لمنع حدوث عطل في خطوتين.
5. يمكن استخدامها بشكل فردي أو بشكل ملائم وحدات FRL باستخدام الفواصل المعيارية.

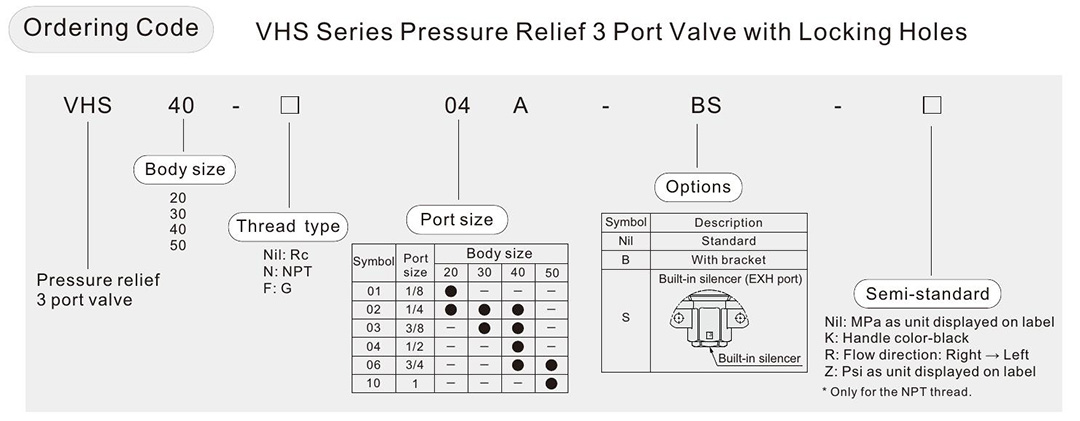

مواصفات المنتج
| نموذج | VHS20 | VHS30 | VHS40 | VHS40-06 | VHS50 | |
| وسط العمل | هواء نقي (ترشيح 40 ميكرومتر) | |||||
| درجة حرارة العمل | -5 إلى 60 (بدون تجميد) | |||||
| الضغط برهان | 1.5 ميجا باسكال | |||||
| نطاق ضغط العمل | 0.1 إلى 1.0 ميجا باسكال | |||||
| التعامل مع زاوية التبديل | 90 درجة | |||||
| لون الطلاء (قياسي) | المقبض: أحمر ، الجسم: أبيض | |||||
| وزن | أ (المقبض ، غطاء المحرك: مقاومة للهب PBT) | 76 جرام | 127 جرام | 247 جرام | 293 جرام | 532 جرام |
| ب (المقبض ، غطاء المحرك: ألومنيوم) | 92 جرام | 156 جرام | 301 جرام | 349 جرام | 630 جرام | |
مطلوب مباعد أو مباعد مع كتيفة إذا تم دمج الصمام مع FRL المعياري يرجى طلبه بشكل منفصل.يمكن طلب نوع VHS من كيفية ترتيب مجموعة FRL المعيارية.
| تنفيس الضغط 3 منافذ صمام | رقم الجزء الفاصل | فاصل مع الجزء رقم. | وحدات تحضير الهواء القابلة للتطبيق |
| VHS20 | Y200-أ | Y200T-A | AC20-A ، ب |
| VHS30 | Y300-أ | Y300T-A | AC25-A ، B ، AC30-A ، B |
| VHS40 | Y400-أ | Y400T-A | AC40-A ، ب |
| VHS40-06 | Y500-أ | Y500T-A | AC40-06A ، ب |
| VHS50 | Y600-أ | Y600T-A | AC50-B ، AC55-B ، AC60-B |
* سلسلة VHS الجديدة متوافقة مع الفاصل القديم Y200 (T) إلى Y600 (T).
| نموذج | حجم الميناء | خصائص معدل التدفق | ||||||
| في خارج | EXH | في → خارج | خارج → EXH | |||||
| C (dm³ / s · بار) | b | السيرة الذاتية | C (dm³ / s · بار) | b | السيرة الذاتية | |||
| VHS20 | 1/8 | 1/8 | 2.4 | 0.43 | 0.65 | 2.5 | 0.39 | 0.69 |
| 1/4 | 3.3 | 0.40 | 0.88 | 3.1 | 0.51 | 0.84 | ||
| VHS30 | 1/4 | 1/4 | 6.4 | 0.45 | 1.7 | 6.2 | 0.38 | 1.7 |
| 3/8 | 8.3 | 0.41 | 2.3 | 7.0 | 0.41 | 1.9 | ||
| VHS40 | 1/4 | 3/8 | 7.3 | 0.49 | 2.0 | 8.5 | 0.35 | 2.3 |
| 3/8 | 10.9 | 0.45 | 3.0 | 11.6 | 0.40 | 3.1 | ||
| 1/2 | 14.2 | 0.39 | 3.8 | 13.3 | 0.43 | 3.6 | ||
| VHS40-06 | 3/4 | 1/2 | 18.3 | 0.31 | 5.0 | 17.7 | 0.37 | 4.8 |
| VHS50 | 3/4 | 1/2 | 23.8 | 0.41 | 6.4 | 21.8 | 0.41 | 5.9 |
| 1 | 31.9 | 0.33 | 8.6 | 23.5 | 0.44 | 6.4 | ||

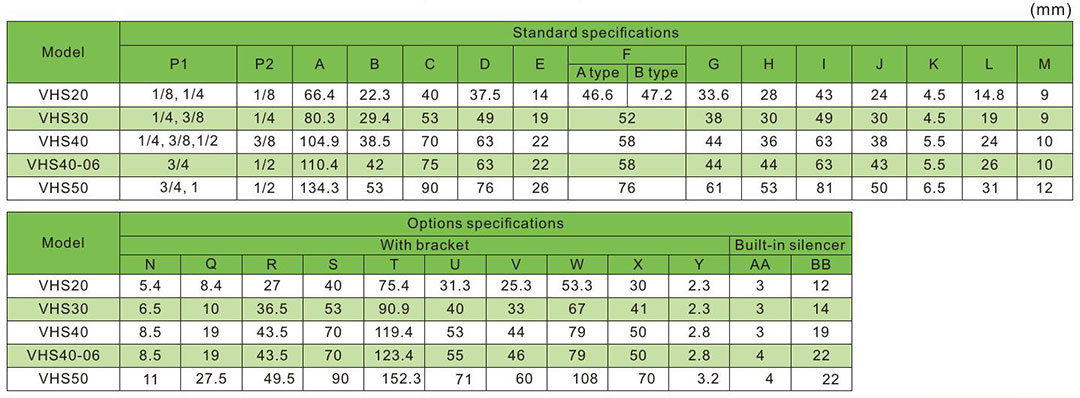

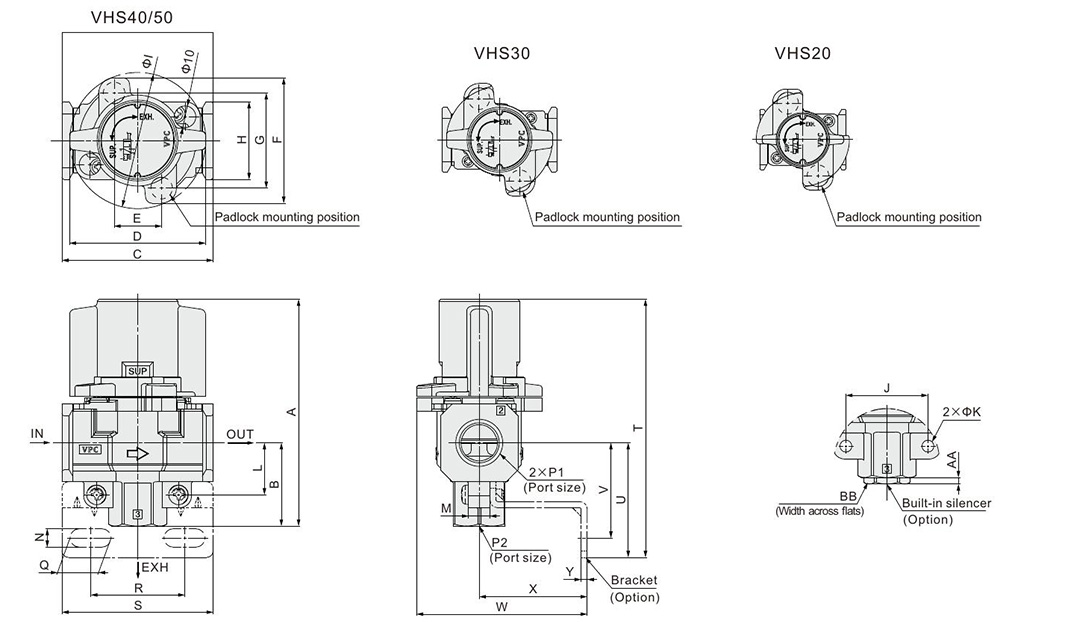

الأبعاد الرئيسية
