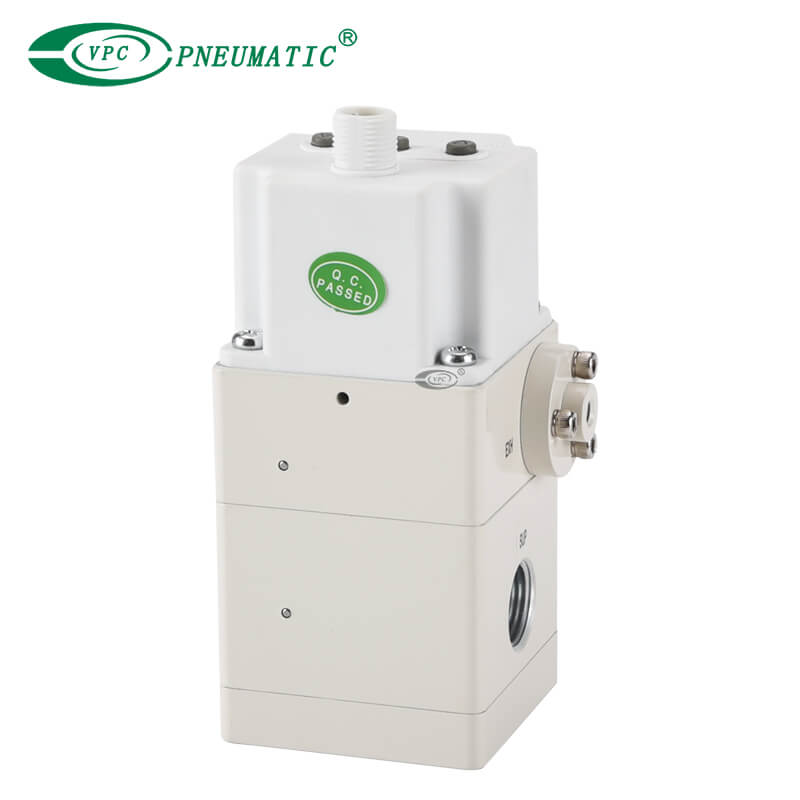

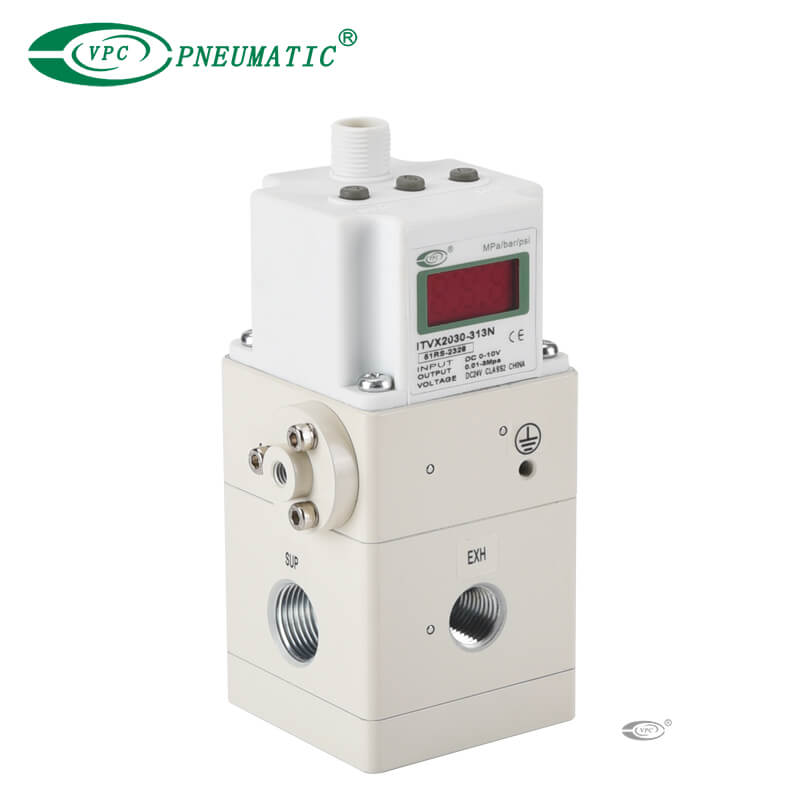

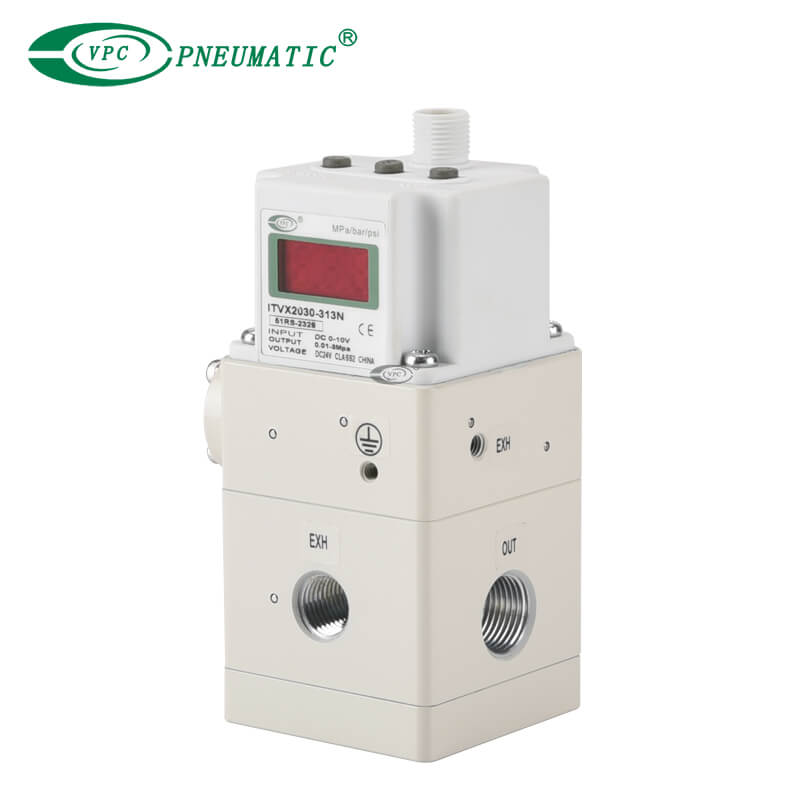

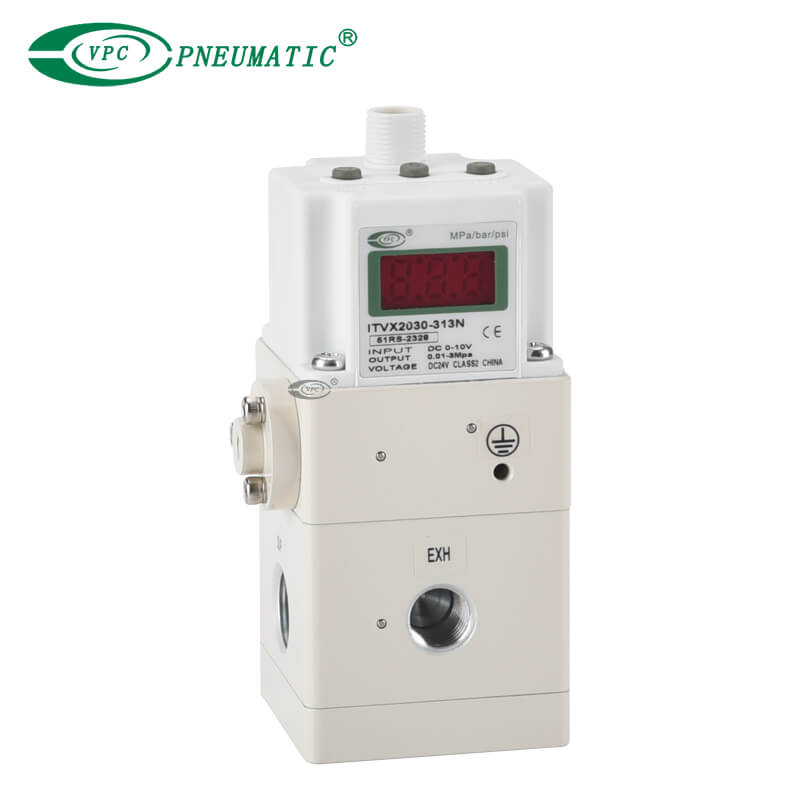

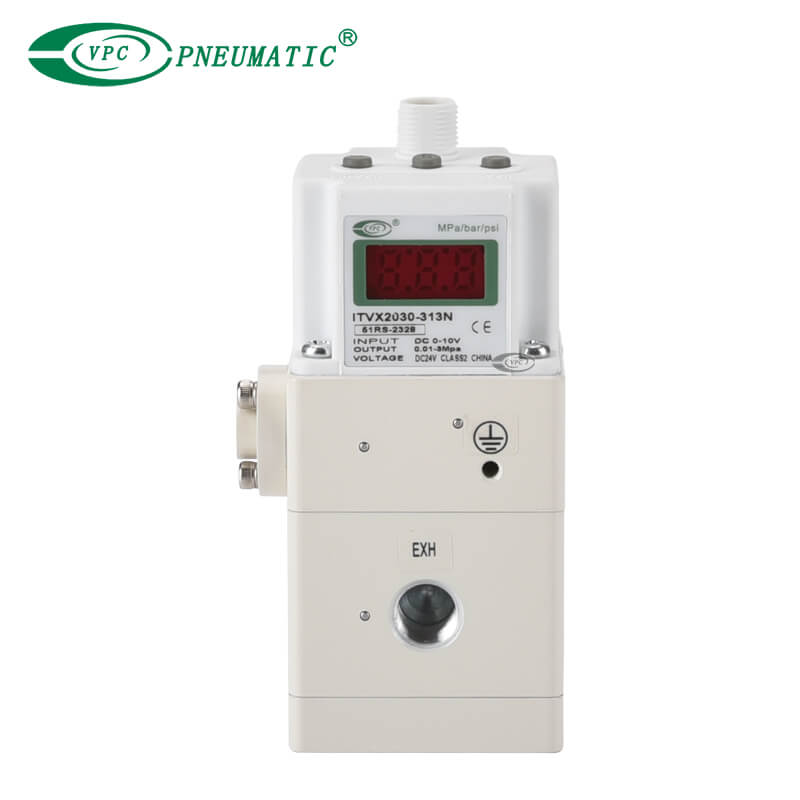

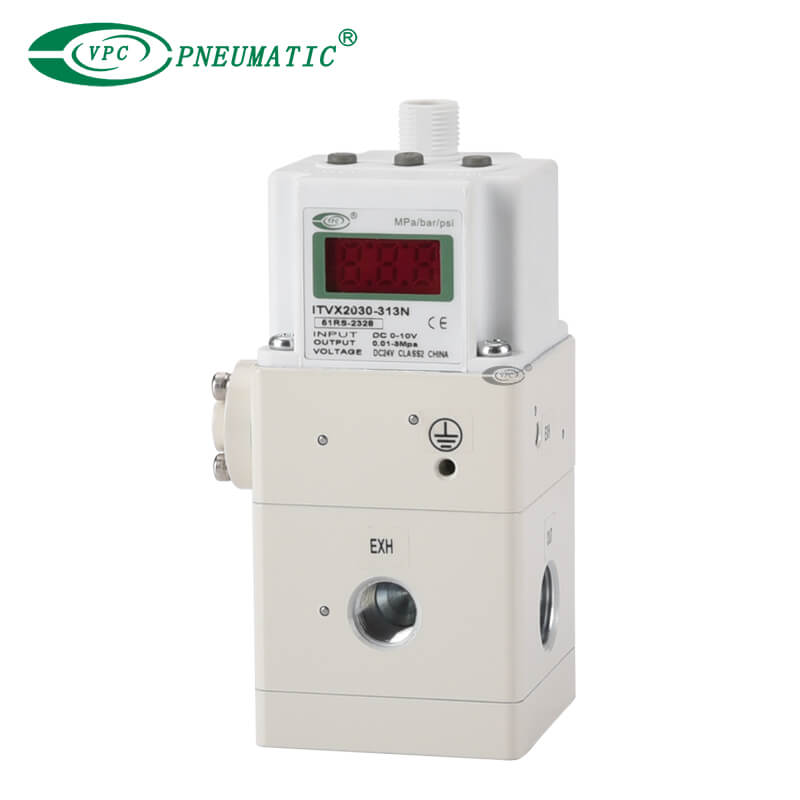

وصف المنتج
التحكم المستمر في ضغط الهواء بما يتناسب مع الإشارة الكهربائية
● التحكم بدون خطوات في ضغط الهواء بما يتناسب مع الإشارات الكهربائية
● الحساسية: 0.2 كيلو باسكال (مواصفات 100 كيلو باسكال)
● الخطية: ±1% أو أقل (FS)
● التباطؤ: 0.5% أو أقل (FS)
● الأجزاء المبللة: شحم الفلور

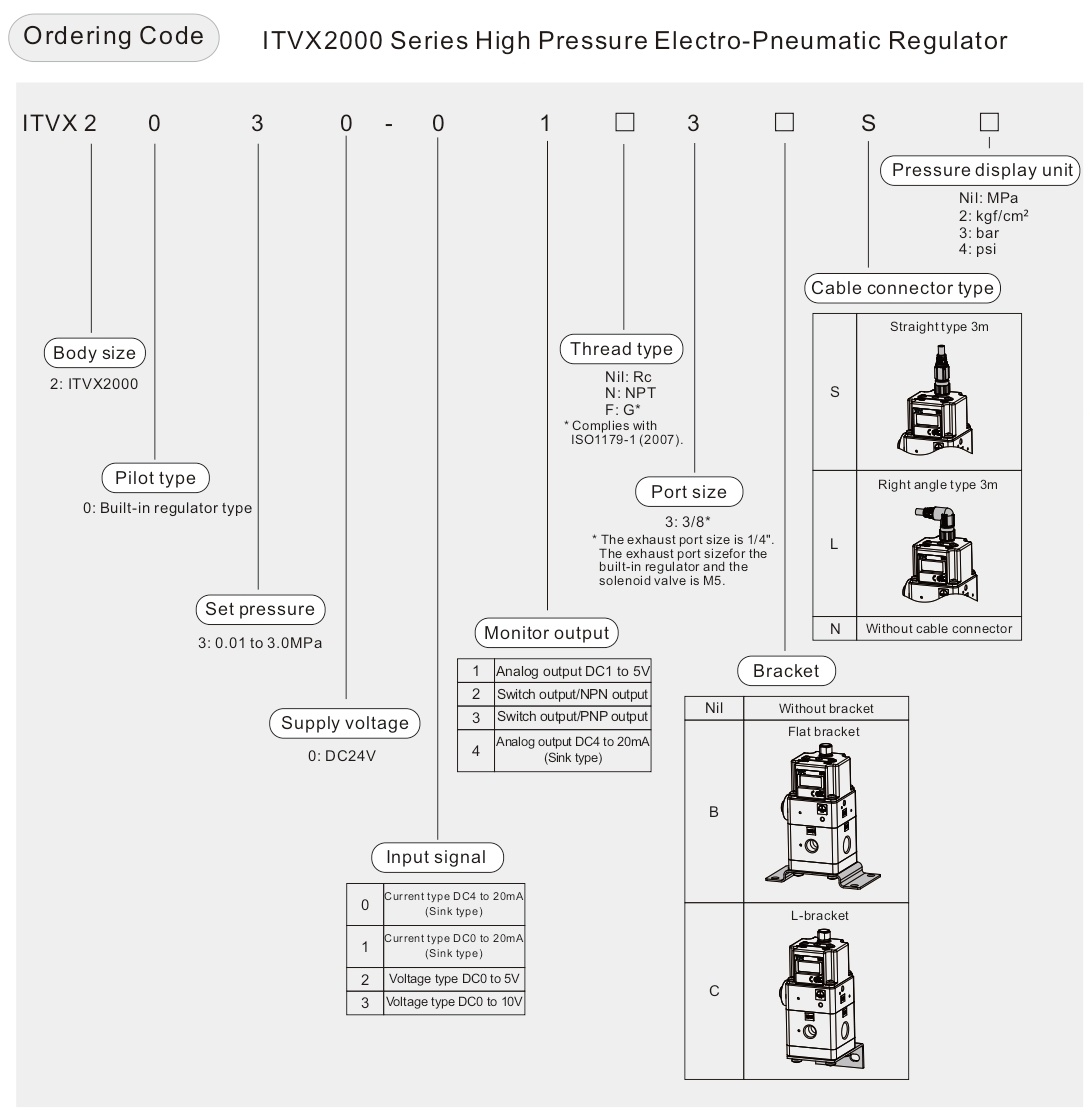

مواصفات المنتج

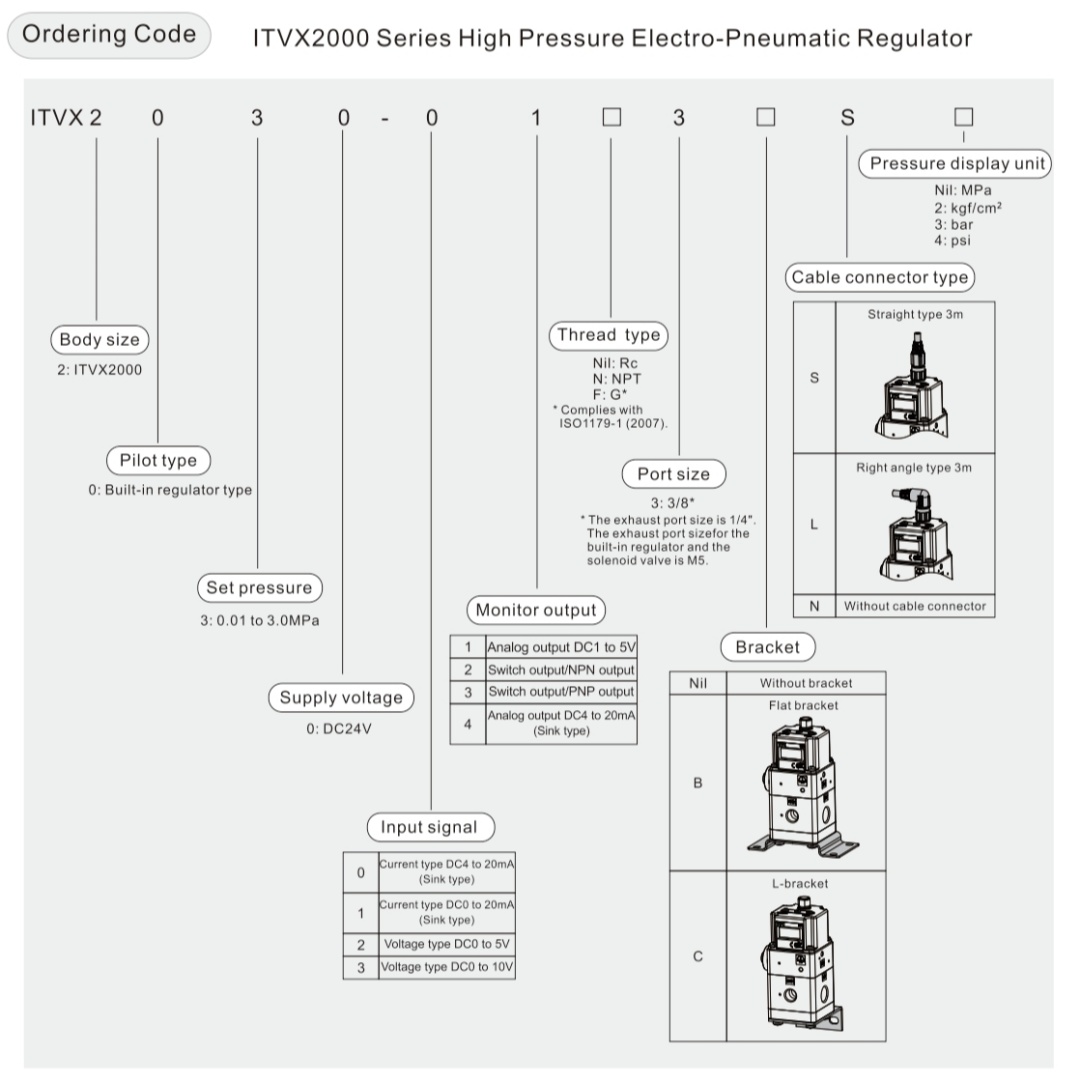

| نموذج | اي تي في اكس 2000 | |
| دقيقة. ضغط العرض | أيهما أعلى: 0.5 ميجا باسكال أو الضغط المحدد +0.2 ميجا باسكال | |
| الأعلى. ضغط العرض | 5 ميجا باسكال * 2) | |
| ضبط نطاق الضغط *3) | 0.01 إلى 3.0MPa | |
| مزود الطاقة | الجهد االكهربى | تيار مستمر 24 فولت ± 10% |
| الاستهلاك الحالي | 0.12 أمبير أو أقل | |
| إشارة الدخل | النوع الحالي *4) | DC4 إلى 20 مللي أمبير، DC0 إلى 20 مللي أمبير (نوع الحوض) |
| نوع الجهد | DC0 إلى 5V، DC0 إلى 10V | |
| مقاومة المدخلات | النوع الحالي | 500Ω أو أقل |
| نوع الجهد | 6 إلى 6.5 كيلو أوم (عند درجة الحرارة العادية) | |
إشارة الخرج *5) (مراقبة الإخراج) | الإخراج التناظرية | تيار مباشر من 1 إلى 5 فولت (مقاومة الخرج: حوالي 1 كيلو أوم) دقة الإخراج: ±6% أو أقل (كامل) |
DC4 إلى 20 مللي أمبير (نوع الحوض) مقاومة الحمل: 250 أوم أو أقل دقة الإخراج: ±6% أو أقل (كامل) | ||
| التبديل الإخراج | NPN Open Collector Output: Max. 30 فولت ، 80 مللي أمبير التباطؤ: ±3% (الفترة الكاملة)، التشخيص الذاتي: ±5% أو أقل (الفترة الكاملة) | |
PNP Open Collector Output: Max. 80 مللي أمبير التباطؤ: ±3% (الفترة الكاملة)، التشخيص الذاتي: ±5% أو أقل (الفترة الكاملة) | ||

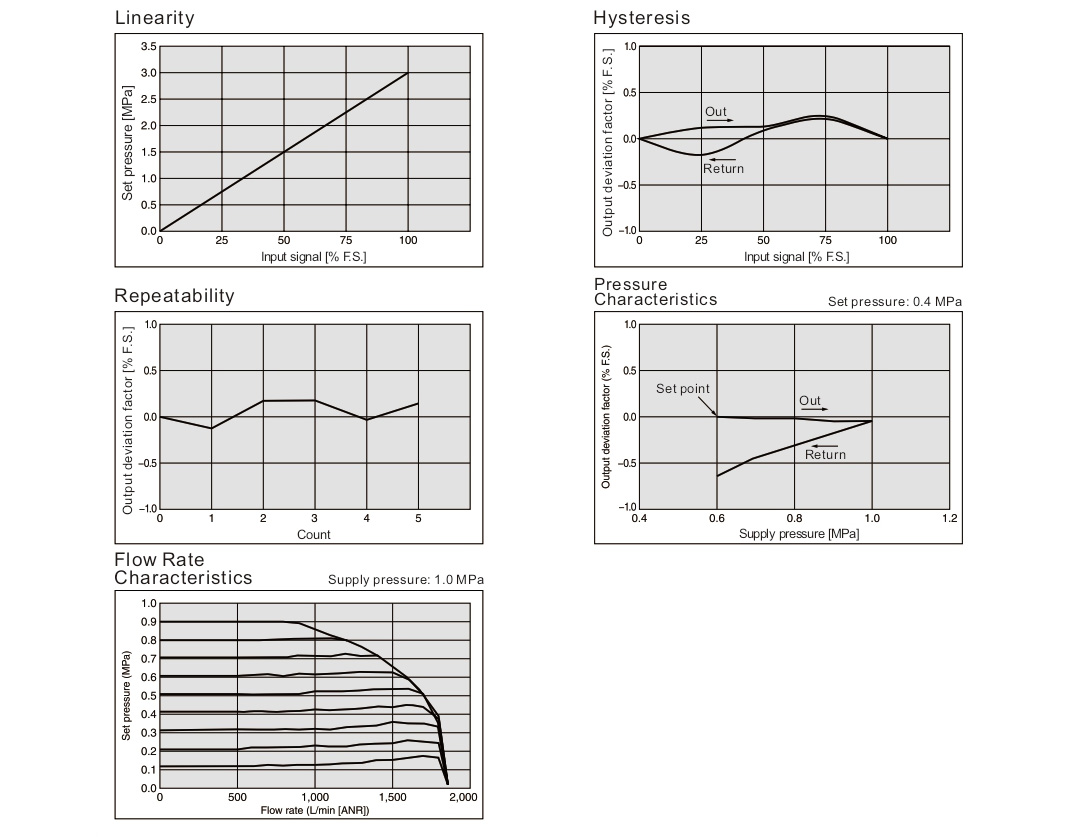

| الخطي | ±1% أو أقل (الفترة الكاملة) | |
| التباطؤ | 1% أو أقل (الفترة الكاملة) | |
| التكرار | ±1% أو أقل (الفترة الكاملة) | |
| حساسية | ±1% أو أقل (الفترة الكاملة) | |
| خصائص درجة الحرارة | ±0.12% أو أقل (الفترة الكاملة)/°C | |
| عرض ضغط الإخراج | دقة | ±2% أو أقل (النطاق الكامل) ±1 رقم |
| دقيقة. الوحدة *6) | ميجاباسكال: 0.01، كجم قوة/سم²: 0.1، بار: 0.1، رطل لكل بوصة مربعة: 1 | |
| وسيط العمل | الهواء، N₂، O₂، Ar | |
| درجة حرارة العمل | 0 إلى 50 ℃ (بدون تكثيف) | |
| وزن | 570 جرام تقريبًا (بدون خيارات) | |

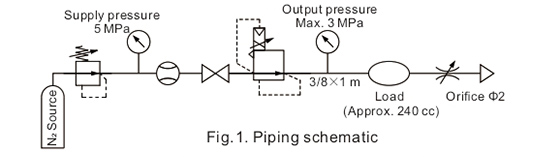

*1) تعتمد الخصائص الموضحة أعلاه على ظروف الأنابيب في الشكل 1.
*2) عند استخدام الأكسجين كسوائل، يجب أن يكون الحد الأقصى لضغط الإمداد أقل من 1 ميجا باسكال.

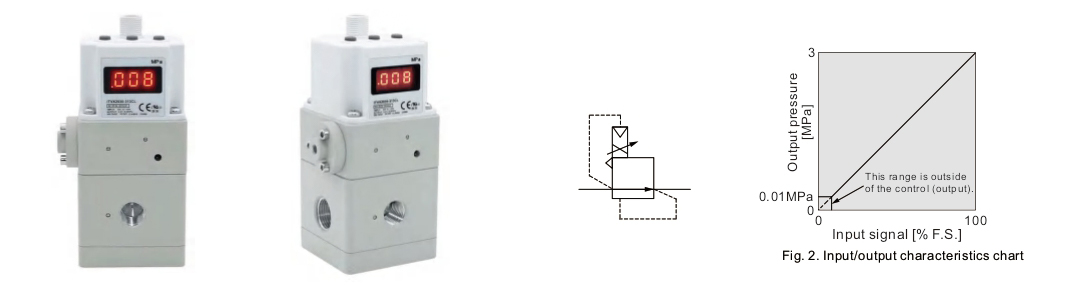

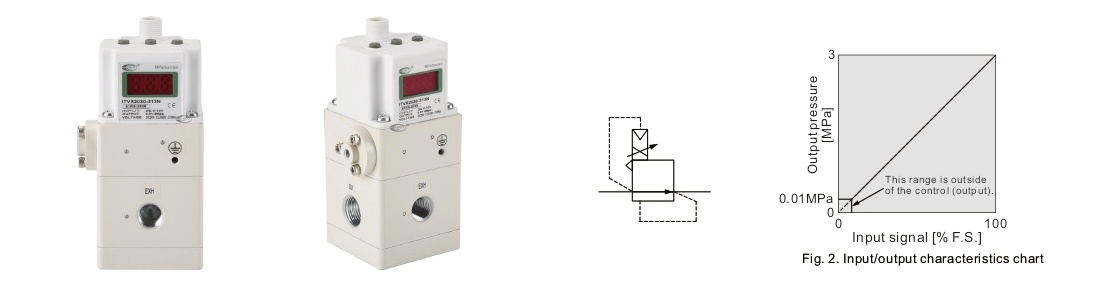

*3) ارجع إلى الشكل 2 للتعرف على العلاقة بين الضغط المضبوط وإشارة الإدخال.
*4) لا يتوفر سلكان من النوع DC4 إلى 20 مللي أمبير. مطلوب جهد مصدر الطاقة DC24 V.
*5) حدد إما الإخراج التناظري أو إخراج التبديل. علاوة على ذلك، عند تحديد إخراج التبديل، حدد إما إخراج NPN أو إخراج PNP.
عند قياس الخرج التناظري من DC1 إلى 5 فولت مع مقاومة حمل أقل من 100 كيلو أوم، قد لا يحصل الخرج التناظري على دقة خرج تبلغ ±6% أو أقل (FS).
*6) يتم ضبط ضبط القيم الرقمية مثل ضبط الصفر/الامتداد بناءً على الحد الأدنى من الوحدات لعرض ضغط الإخراج.
لاحظ أنه لا يمكن تغيير الوحدة.
*7) هذا المنتج مخصص فقط لنفخ الغاز. لا يحتوي هذا المنتج على تحكم كافٍ في الضغط لتطبيقات أخرى غير النفخ (القيادة، الختم، وما إلى ذلك).

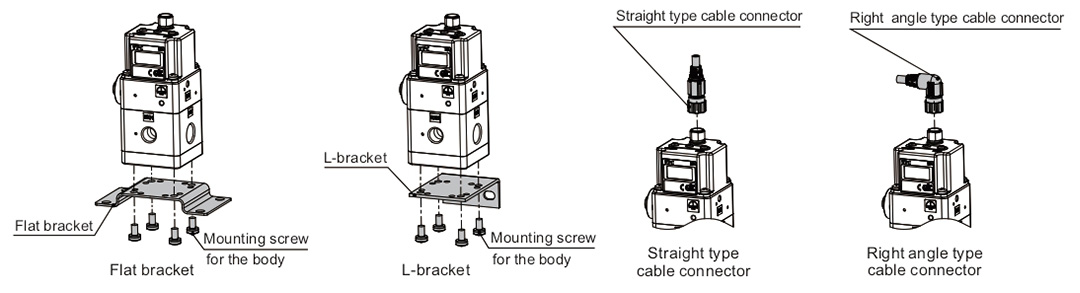

| وصف | الجزء رقم | |

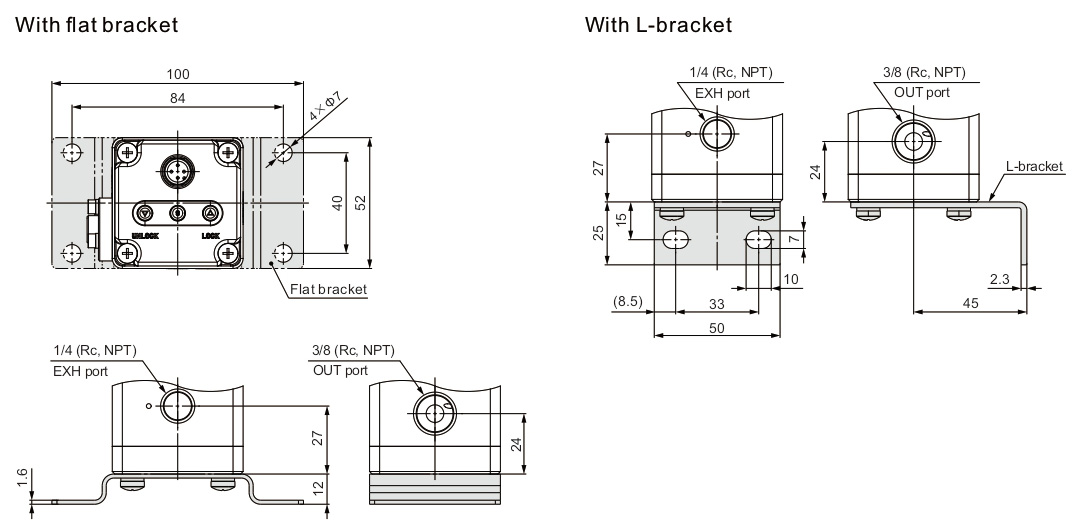

| مجموعة دعامة مسطحة (بما في ذلك براغي التثبيت) | P398020-600 | |
| مجموعة دعامة على شكل حرف L (بما في ذلك براغي التثبيت) | P398020-601 | |
| موصل كابل الطاقة | نوع مستقيم 3 م | P398020-500-3 |
| نوع الزاوية القائمة 3 م | P398020-501-3 | |

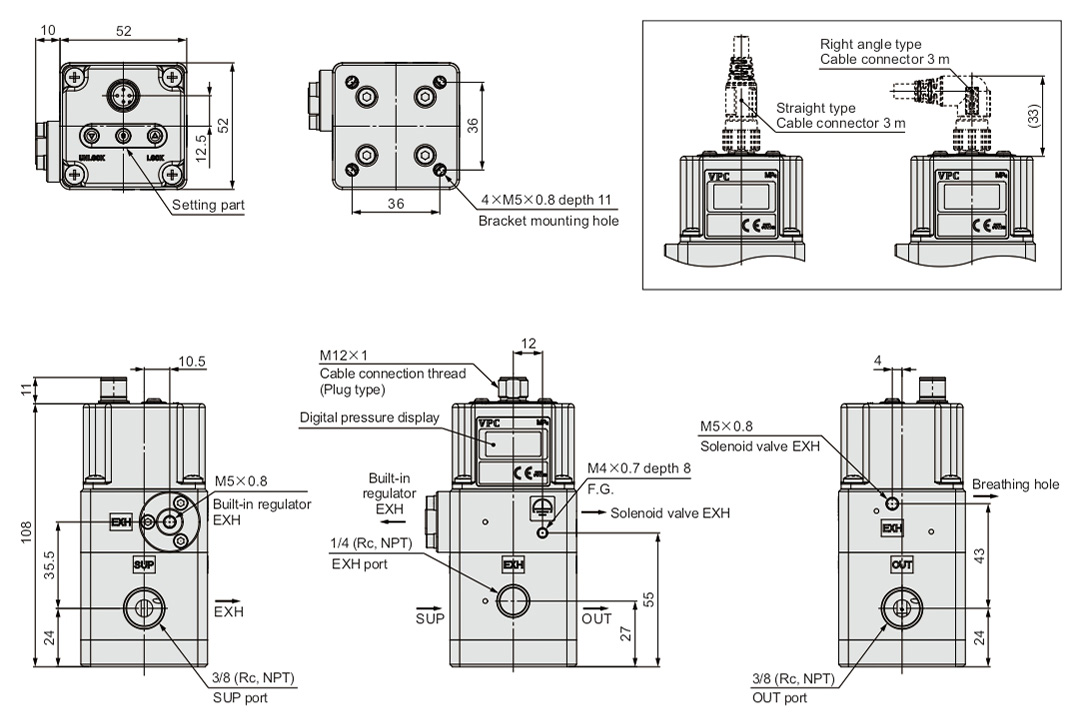

الأبعاد الرئيسية
▲ الحذر

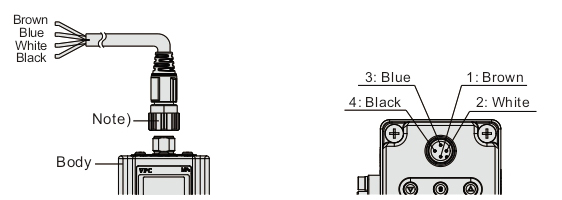

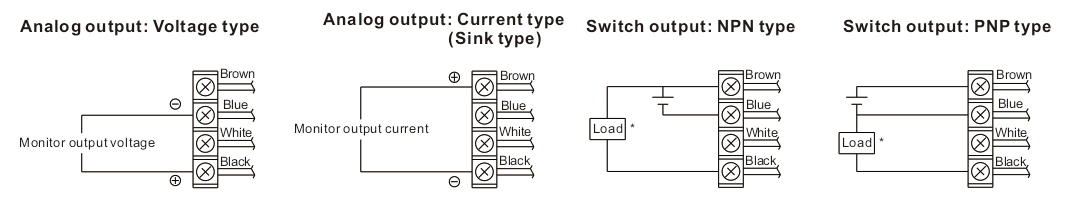

قم بتوصيل الكابل بالموصل الموجود على الجسم مع ترتيب الأسلاك كما هو موضح أدناه .
تابع بعناية، لأن الأسلاك غير الصحيحة يمكن أن تسبب ضررًا.
علاوة على ذلك، استخدم طاقة التيار المستمر بسعة كافية وتموج منخفض .
ملحوظة) الكابل متوفر أيضًا بنوع الزاوية اليمنى. يتم توصيل موصل من النوع ذو الزاوية اليمنى باتجاه اليسار (باتجاه منفذ SUP). لا تحاول التدوير، لأن الموصل لا يدور.

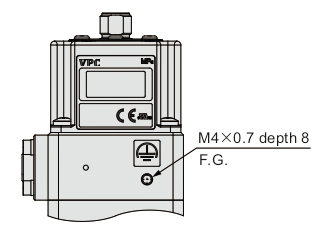

FG (التأريض)
قم بتأريض طرف تأريض الإطار (FG) في الجزء الأمامي من الجسم الرئيسي. إذا لم يتم استخدام المنفذ الطرفي FG، فقد لا يعمل هذا المنتج بشكل صحيح بسبب الضوضاء.

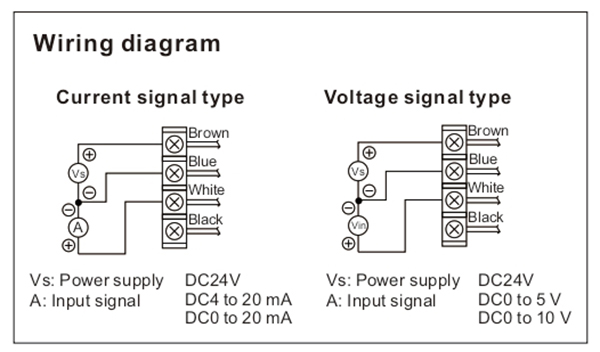

نوع الإشارة الحالية/نوع إشارة الجهد
| 1 | بني | مزود الطاقة |
| 2 | أبيض | إشارة الدخل |
| 3 | أزرق | أرض الواقع (عام) |
| 4 | أسود | مراقبة الإخراج |
