كيفية توصيل وتركيب صمامات الملف اللولبي الهوائية

تصفح الكمية:0     الكاتب:محرر الموقع     نشر الوقت: 2024-07-01      المنشأ:محرر الموقع

ال صمام الملف اللولبي هوائي يتكون بشكل رئيسي من أ جسم الصمام, بكرة الصمام, ربيع و لفائف الملف اللولبي.عندما يتم تنشيط الملف اللولبي بتيار كهربائي، فإنه يخلق أ حقل مغناطيسي.يقوم هذا المجال بتحريك بكرة صمام داخل الصمام، مما يغير موضع الصمام ويسمح للهواء أو السائل بالتدفق من منفذ المدخل إلى أحد منافذ الأسطوانة بينما يكون منفذ الأسطوانة الآخر متصلاً بالعادم.

أخذ التثبيت 4V210-08 2 الوضعية 5 صمام الملف اللولبي كمثال.يشير الموضعان إلى حالتي العمل (مفتوح/مغلق)، ويشير الاتجاه 5 إلى المنافذ الخمسة لجسم الصمام.

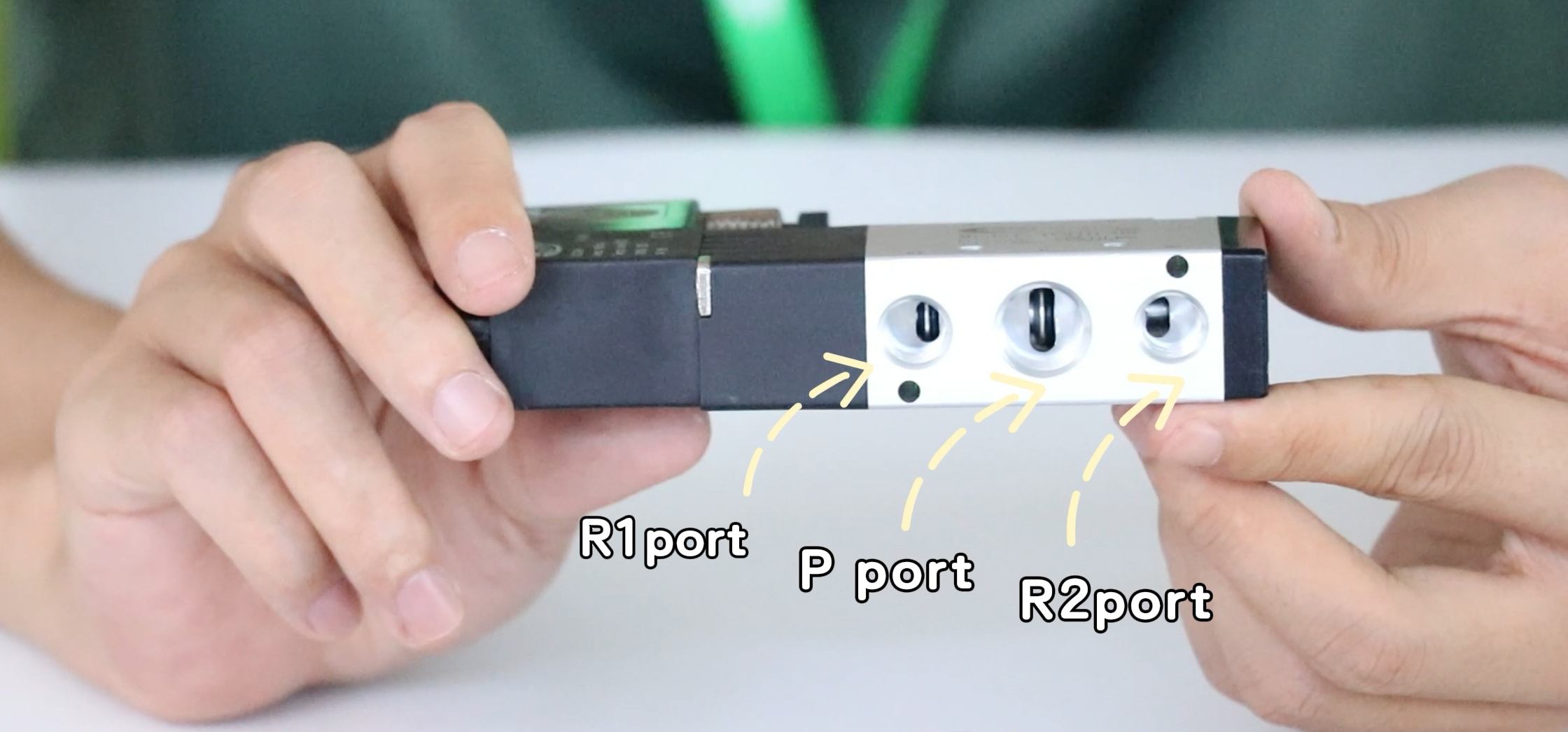

- منفذ الإدخال (ف): متصل بمصدر الهواء.

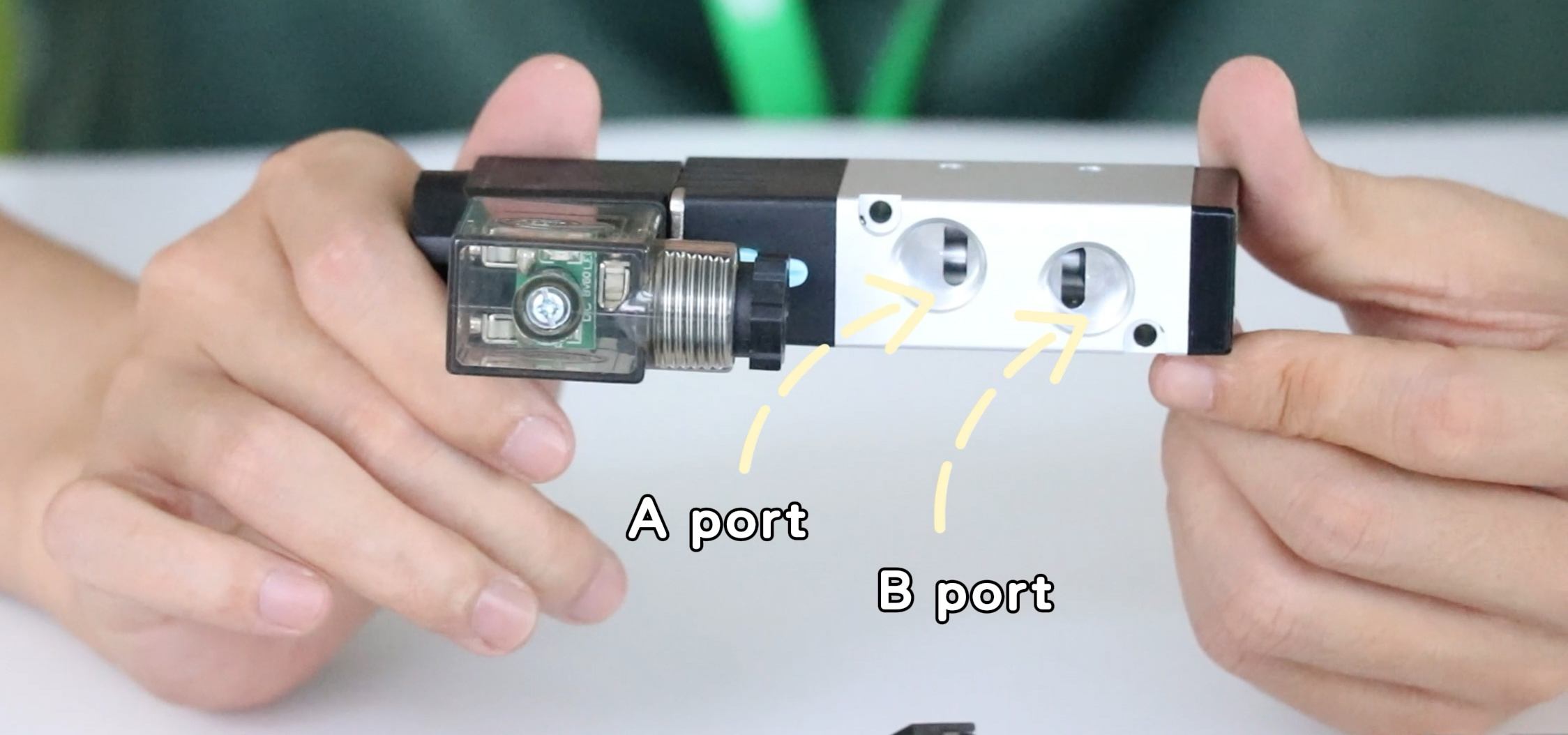

- منافذ العمل (أ و ب): متصل بالمحرك أو المعدات.

- منافذ العادم (R1 وR2): متصل بجهاز العادم.


صمام الملف اللولبي 4v210
تثبيت صمام الملف اللولبي

1. التحضير

تجميع صمام الملف اللولبي

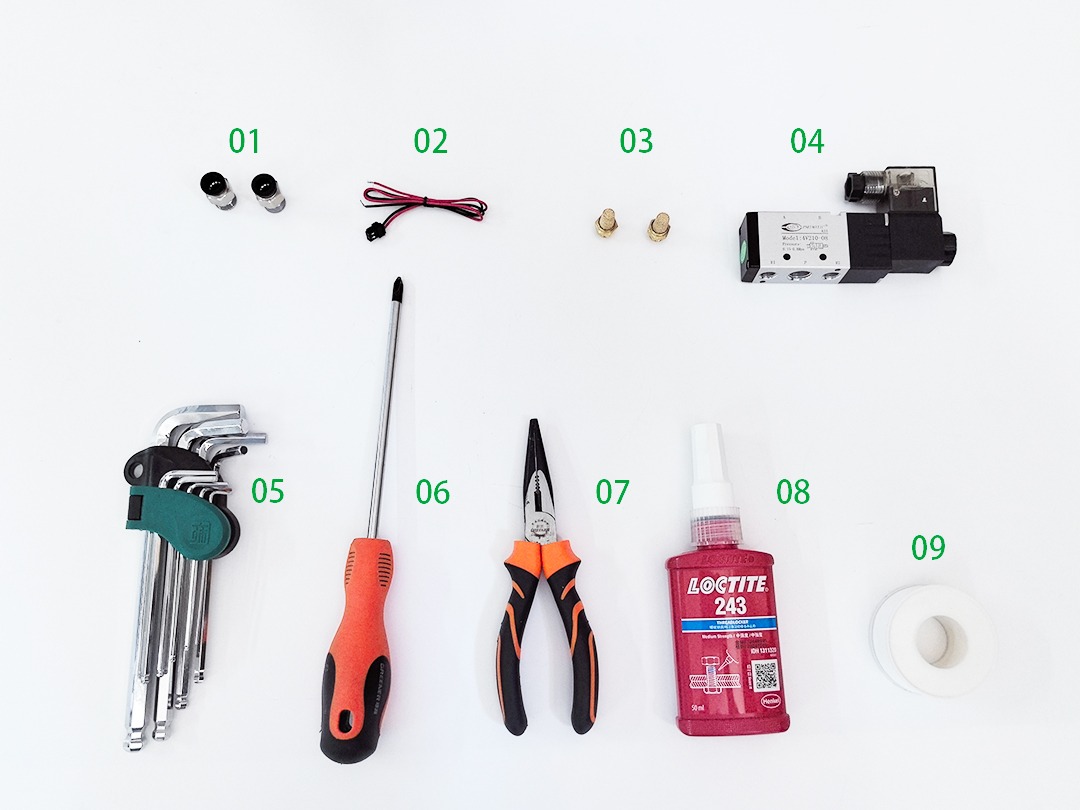

تجميع المنتجات والأدوات

01 – تجهيزات الهواء

02 الأسلاك

03 كاتمات الصوت

04 4V210-08 صمام الملف اللولبي

05 مفتاح سداسي عشري

06 فيليبس مفك البراغي

07 كماشة

08 مانعات التسرب الموضوع

09 شريط ختم الخيط



*ملاحظة: يجب أن يكون الحجم الفعلي للملحقات التي سيتم تركيبها على صمام الملف اللولبي هو السائد.




2. خطوات التثبيت

تركيب الموصلات وكواتم الصوت

يجب أن يتم إغلاق الموصل الهوائي العادي بأشرطة مانعة للتسرب أو مواد مانعة للتسرب قبل التثبيت لضمان إغلاق صمام الملف اللولبي أثناء التشغيل. تركيب هوائي مع حلقة O لا تحتاج الأختام إلى أن تكون مختومة ويمكن تركيبها مباشرة.


صمام الملف اللولبي Airtac

طريقة الختم 1: أشرطة ختم الخيط

- قص أشرطة ختم الخيط التي يمكن لفها حول الموصلات 3 إلى 4 دورات (يمكن حساب الطول المحدد بقطر خيط التركيب).

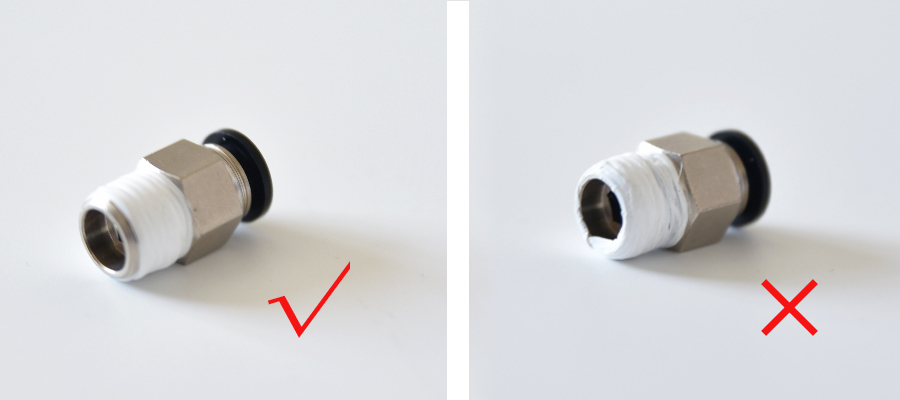

- يجب ألا يتجاوز عرض أشرطة ختم الخيط الجزء السفلي من الخيط، فإذا كان عريضًا جدًا يمكن طيه وجرحه.لف أشرطة ختم الخيط حول الخيط في اتجاه عكس عقارب الساعة، لا لدغ، لا خيوط و سطح أنيق بعد اللف مؤهل.

*ملاحظة: إذا تجاوزت أشرطة ختم الخيط الخيط أو تم لفها بشكل غير منتظم، فسوف تسقط الحطام في جسم الصمام أثناء عملية الالتواء، مما يتسبب في تلف صمام الملف اللولبي تتعثر ولا تعمل.

تركيبات الضغط

طريقة الختم 2: مانعات التسرب الخيطية

اضغط على مادة مانعة للتسرب بحجم فول الصويا على الخيط، ولا تتجاوز الجزء السفلي من الخيط، ثم قم بربطها في منفذ صمام الملف اللولبي.من الطبيعي أن تتجاوز المواد المانعة للتسرب الخاصة بالتركيبات المثبتة السطح بحوالي 1 مم.

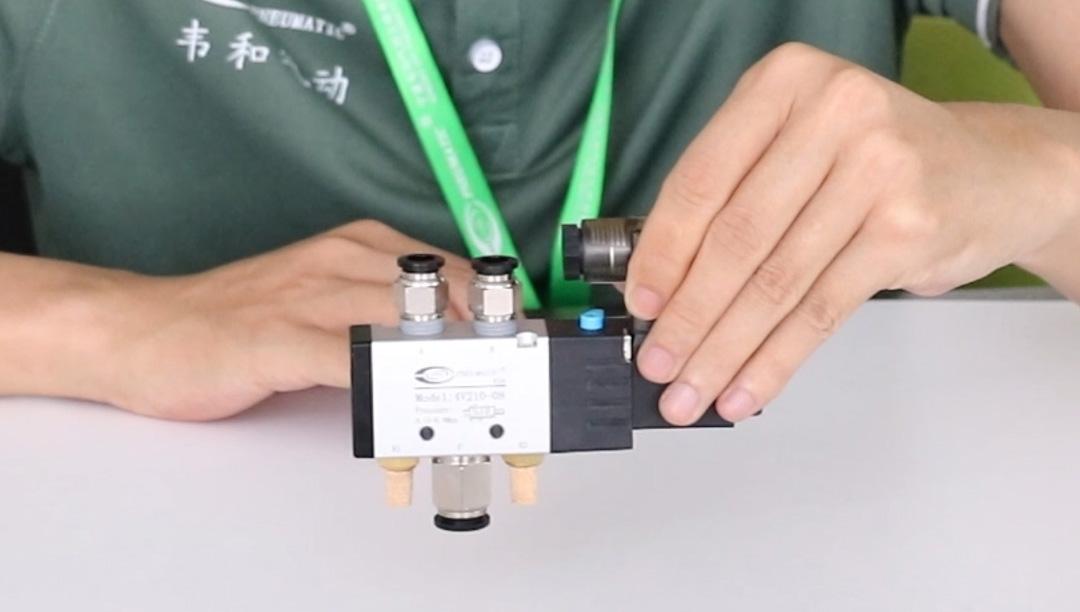

قم بربط الموصل المختوم في منافذ A، B، P لصمام الملف اللولبي، ثم أدخل خرطوم الهواء للتوصيل بالجهاز اسطوانة هوائية.

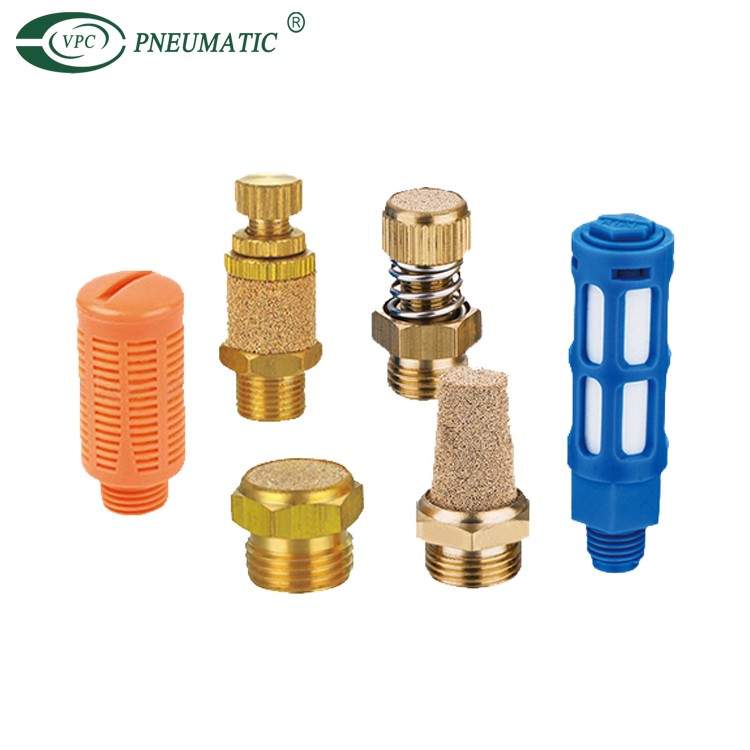

ال كاتم الصوت يتم تثبيته في منفذي R1 وR2 لصمام الملف اللولبي تقليل ضجيج العادم.


② تعليمات الأسلاك لفائف صمام الملف اللولبي

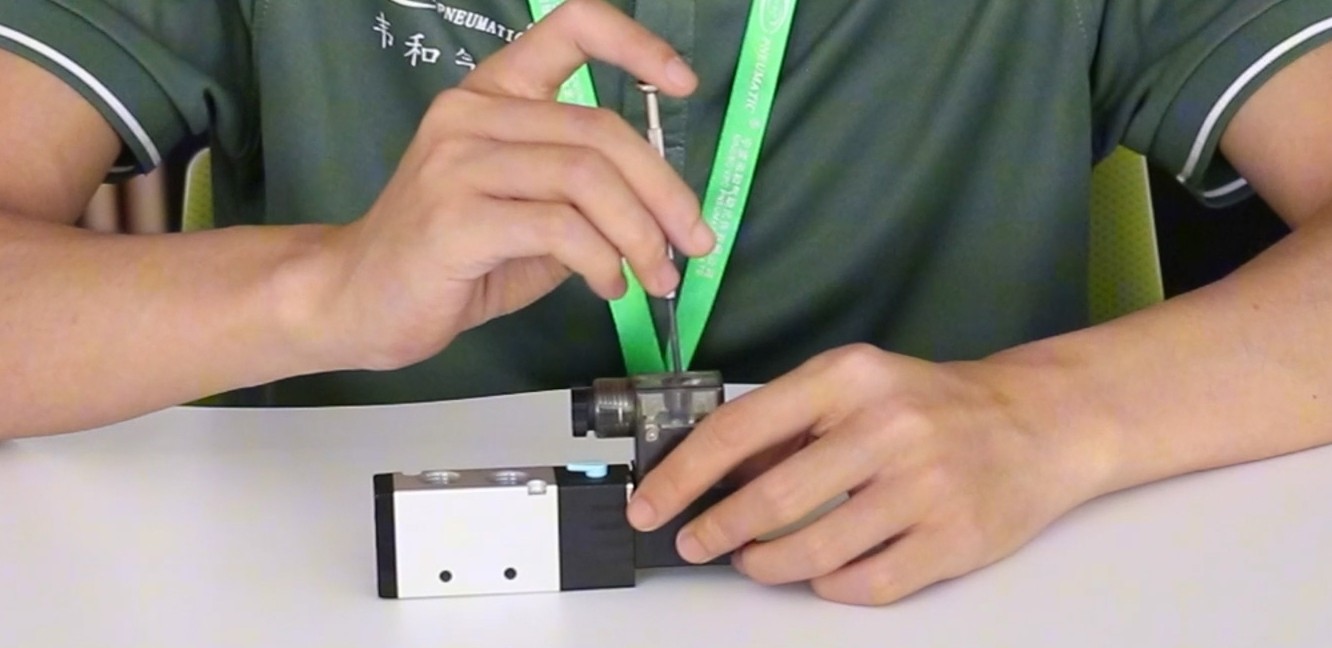

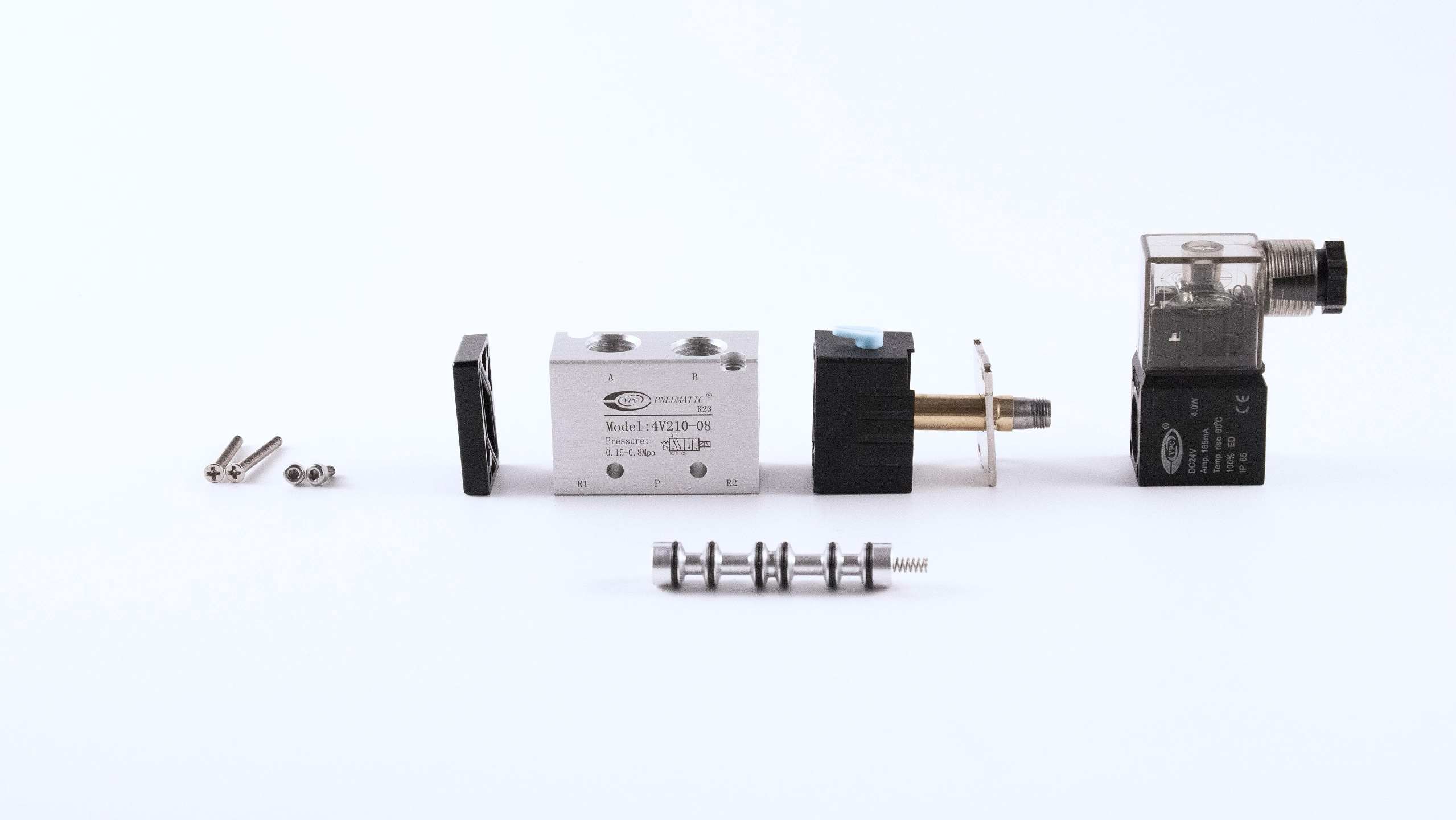

قبل توصيل صمام الملف اللولبي، يمكن إزالة صامولة الملف يدويًا لتفكيك ملف الملف اللولبي لسهولة توصيل الأسلاك اللاحقة.بعد تفكيك الملف، يتم تقسيمه إلى لفائف الملف اللولبي, حشية مقاومة للماء, صالة, غطاء، و برغي برأس مستدير متقاطع.

*ملاحظة: الحشية المقاومة للماء مهمة جدًا، تذكر إعادتها بعد إزالتها.

4V210-08

③ احتياطات السلامة

- تأكد من انخفاض ضغط النظام الهوائي قبل البدء في التثبيت.

- افصل الطاقة لمنع بدء التشغيل العرضي.


3. الأسلاك

① بعد إزالة لفائف الملف اللولبي، استخدم مفكًا متقاطعًا لفك البراغي الموجودة على الغطاء وإزالة الغطاء.عند إزالة الغطاء، سيتم سحب بعض الموصلات معًا.ادفع براغي غطاء الملف برفق على جانب عمود التثبيت لدفع الموصل للخارج.

② هناك '+' و '-' علامات السلك الأرضي على الموصل. يرجى توصيل الأسلاك وفقًا للاحتياجات الفعلية.

③ قم بتمشيط الأسلاك قبل توصيل الأسلاك، واستخدم أدوات تعرية الأسلاك لتجريد الأسلاك بعد إدخالها في الغطاء.يوصى بالتجريد 4-5 مللي متر في الطول.


صمام الملف اللولبي الهوائيالخطوة ①

4V21008الخطوة ②

صمام الملف اللولبي 4v210الخطوة ③


④ استخدم مفك براغي لفك المسمار المتوافق مع موضع الموصل و لوحة الضغط سيتم تخفيفها تلقائيا.(إذا لم تتغير لوحة الضغط بعد فك المسمار، فاستخدم مفكًا لرفعها.)

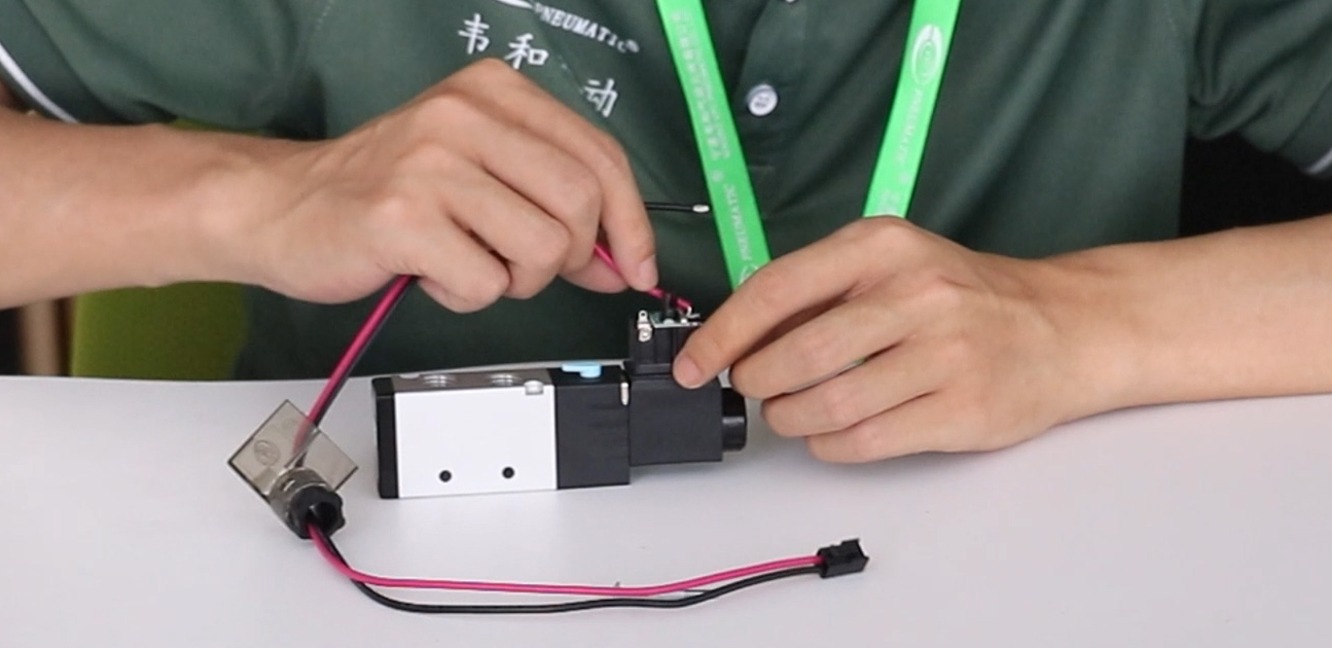

⑤ قم بربط الأسلاك المقطوعة معًا في اتجاه عقارب الساعة، وأدخلها في الموصلات وشد البراغي، ويجب إدخال الأسلاك بالكامل ثم قفلها.(اسحب السلك قليلاً ولن ينفك حالة قفل الأسلاك) اتبع نفس العملية وسيتم استكمال سلك آخر.

⑥ بعد اكتمال الأسلاك، قم باستعادة مكونات الملف ويمكن استخدامه.

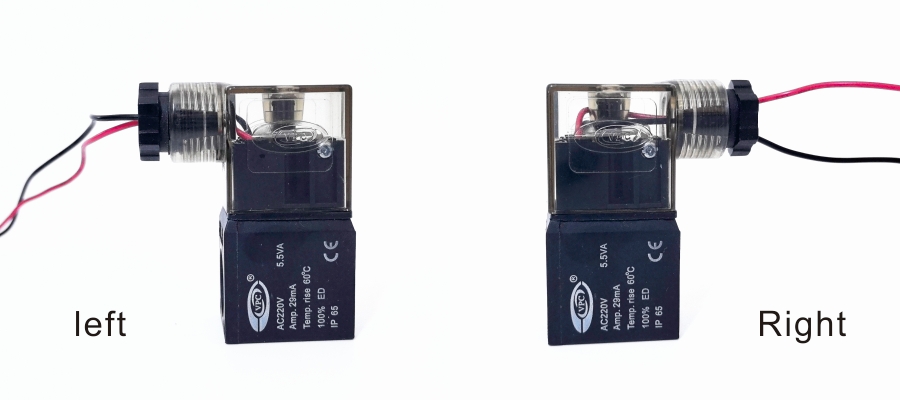

ملاحظة: اتجاه الغطاء يمكن اختيارها وفقا للاحتياجات الفعلية.

لفائف الملف اللولبي

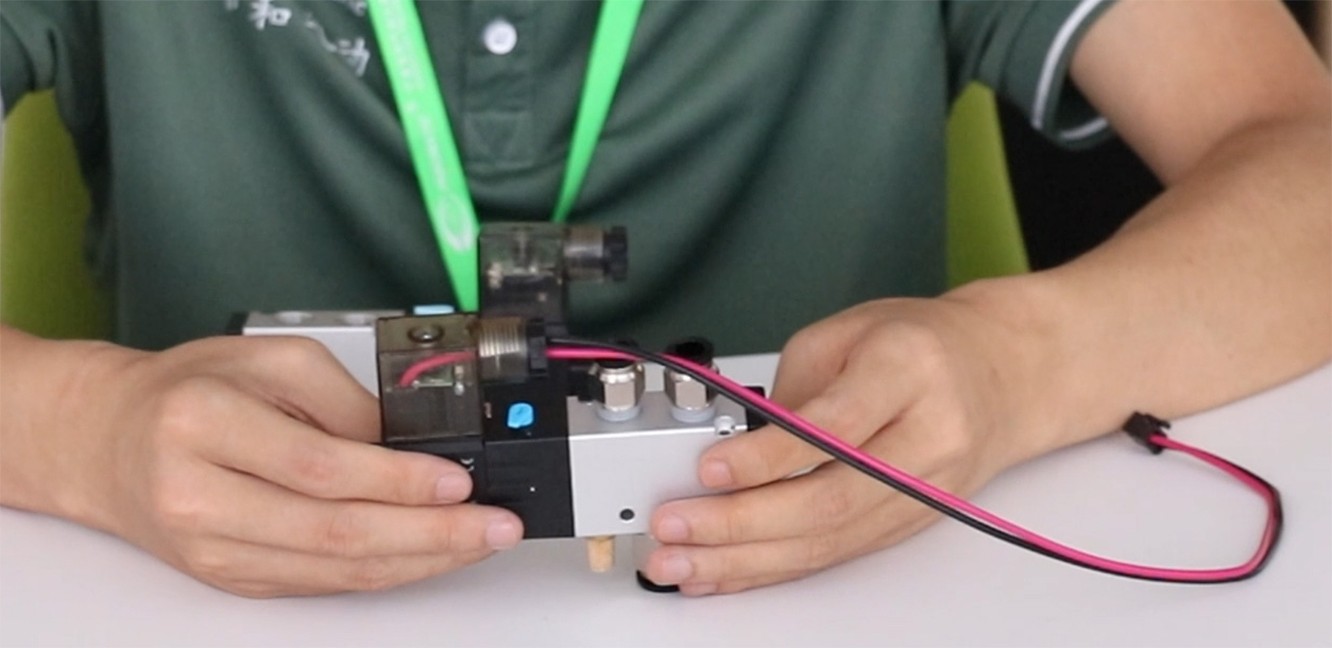

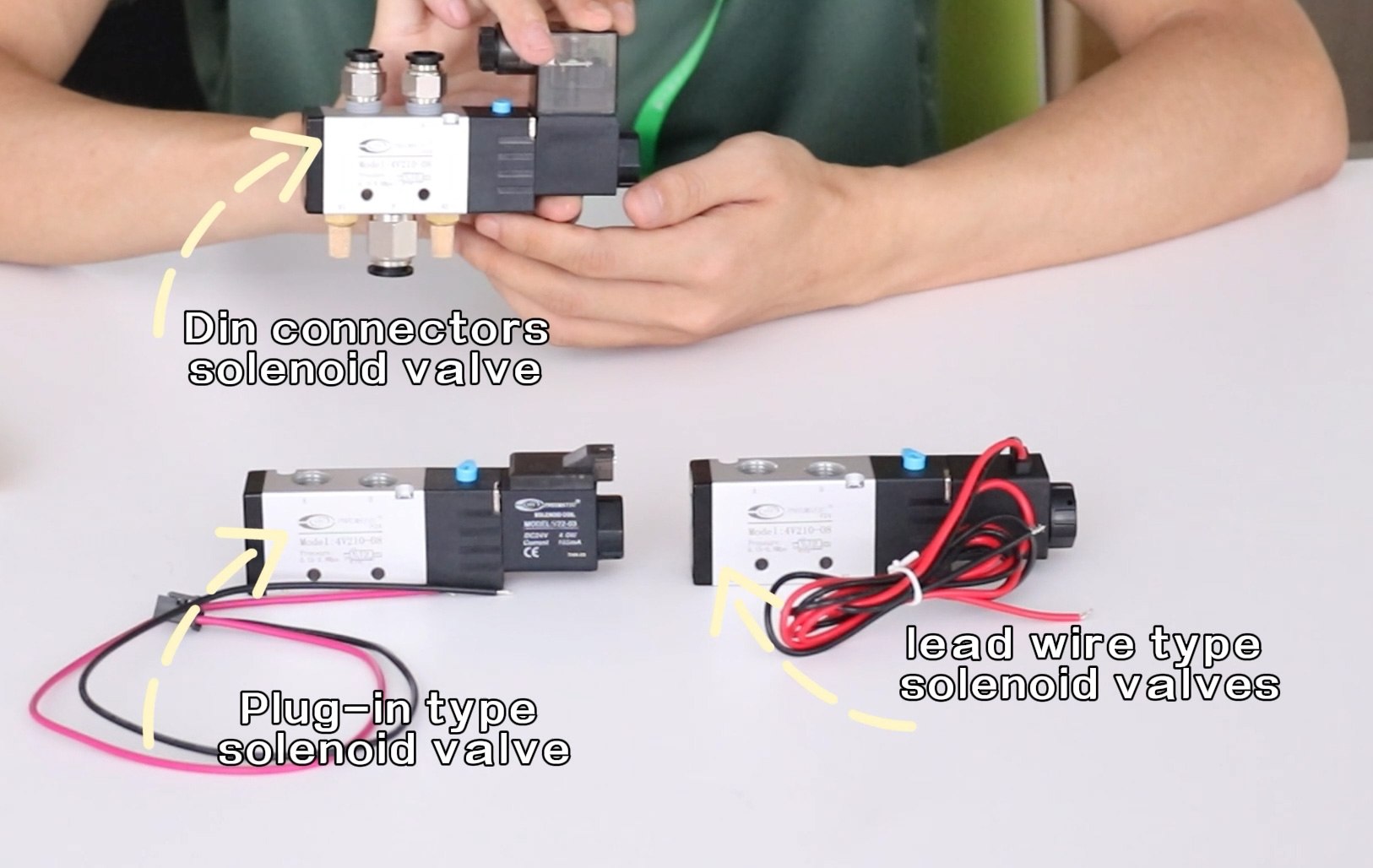

ما ورد أعلاه هو طريقة الأسلاك لل موصلات الدين صمام الملف اللولبي.ال صمامات الملف اللولبي من نوع سلك الرصاص يحتوي بالفعل على مصدر طاقة متصل، لذلك تحتاج فقط إلى توصيل الأقطاب الموجبة والسالبة على طرفي سلك الطاقة.ال صمام هوائي من النوع الإضافي يحتاج فقط إلى إدخال سلك التوصيل الخارجي في الواجهة ثم توصيل مصدر الطاقة.


تركيب صمام الملف اللولبي

4. التوصيلات الكهربائية

- تأكيد الجهد متطلبات صمام الملف اللولبي (على سبيل المثال DC 24V 12V، AC 120V 220V).

- قم بتوصيل أسلاك الطاقة الخاصة بصمام الملف اللولبي بـ '+' و '-' أعمدة مصدر الطاقة باستخدام الموصلات المناسبة.

- ضمان حسن عازلة والاتصالات الثابتة لتجنب دوائر قصيرة أو الأسلاك فضفاضة.

- التعرف على التشغيل اليدوي لل صمام الملف اللولبي هوائي مقدما للاختبار والاستخدام في حالات الطوارئ.


5. اختبر التثبيت

- بعد إجراء جميع التوصيلات، قم بالضغط على خط الهواء تدريجيًا للتحقق من عدم وجود أي تسرب.تشديد كافة الاتصالات إذا لزم الأمر.

- تنشيط صمام الملف اللولبي لاختبار التشغيل.تأكد من أن تخفيف الصمام أمر طبيعي، هناك لا ضجيج غير طبيعي, ليس تبادليا, تسرب الهواء وغيرها من المشاكل.

- التأكد من أن الأسطوانة تعمل بالشكل المتوقع وأنها تتمدد وتتراجع بسلاسة.


6. التعديلات النهائية والصيانة

- تحقق بانتظام مما إذا كانت توصيلات نظام الهواء ثابتة وخالية من التسرب.

- التحقق من تشغيل صمام الملف اللولبي في ظل ظروف مختلفة.

- التحقق من أن اسطوانة هوائية يعمل على النحو المنشود، ويمتد ويتراجع بسلاسة.



هذه هي خطوات تركيب وتوصيل صمامات الملف اللولبي.إذا كانت لديك أي أسئلة حول صمامات الملف اللولبي أو مكونات الهواء الأخرى، فلا تتردد في طرحها اتصل بـ VPC.ونحن سوف نكون سعداء لمساعدتك.


*المحتوى أصلي، إذا أردت إعادة الإنتاج أو الاقتباس يرجى ذكر المصدر.
