مواصفات المنتج
1. التحكم الدقيق والمستقر في الضغط، بغض النظر عن تقلبات الضغط والتدفق ودرجة الحرارة.
2. نطاق الضغط الموسع يصل إلى 0.8 ميجا باسكال.
3. حساسية محسنة 0.2% FS
4. ماكس. معدل التدفق يصل إلى 6000 لتر/دقيقة.
5. يمكن تركيب أجهزة قياس الضغط في الأمام والخلف، ويمكن استخدامها في أي مجموعة من FRL. وحدات.
6. خصائص ممتازة لتخفيف الضغط للحفاظ على ضغط ثابت في حالة تدفق السوائل العكسي.
7. مصنوعة من مواد عالية الجودة مثل سبائك الزنك، تضمن المنظمات المتانة وطول العمر في مختلف الظروف البيئية.
8. مناسبة للأتمتة الصناعية، والأجهزة، والتحكم في العمليات.
وصف المنتج

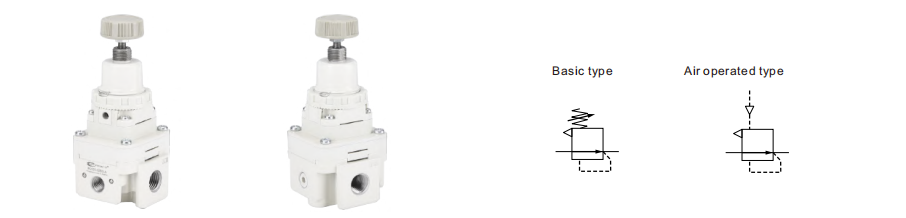

| نموذج | النوع الأساسي (المقبض) | ||
| IR10□0-أ | IR20□0-أ | IR30□0-أ | |
| وسيط العمل | هواء | ||
| ضغط إثبات | 1.5 ميجا باسكال | ||
| الحد الأقصى لضغط العمل | 1.0 ميجا باسكال | ||
| الحد الأدنى لضغط العمل | ضبط الضغط + 0.05 ميجا باسكال | ضبط الضغط + 0.1 ميجا باسكال | |
| ضبط نطاق الضغط | IR1000-A: 0.005 إلى 0.2 ميجا باسكال | IR2000-A: 0.005 إلى 0.2 ميجا باسكال | IR3000-A: 0.01 إلى 0.2 ميجا باسكال |
| IR1010-A: 0.01 إلى 0.4 ميجا باسكال | IR2010-A:0.01 إلى 0.4 ميجا باسكال | IR3010-A:0.01 إلى 0.4 ميجا باسكال | |
| IR1020-A:0.01 إلى 0.8 ميجا باسكال | IR2020-A:0.01 إلى 0.8 ميجا باسكال | IR3020-A:0.01 إلى 0.8 ميجا باسكال | |
| حساسية | ضمن 0.2% من المدى الكامل | ||
| التكرار | ضمن ±0.5% من الامتداد الكامل | ||
| استهلاك الهواء | 1 لتر/دقيقة (ANR) أو أقل | ||
| حجم الميناء | 1/8 | 1/4 | 1/4,3/8,1/2 |

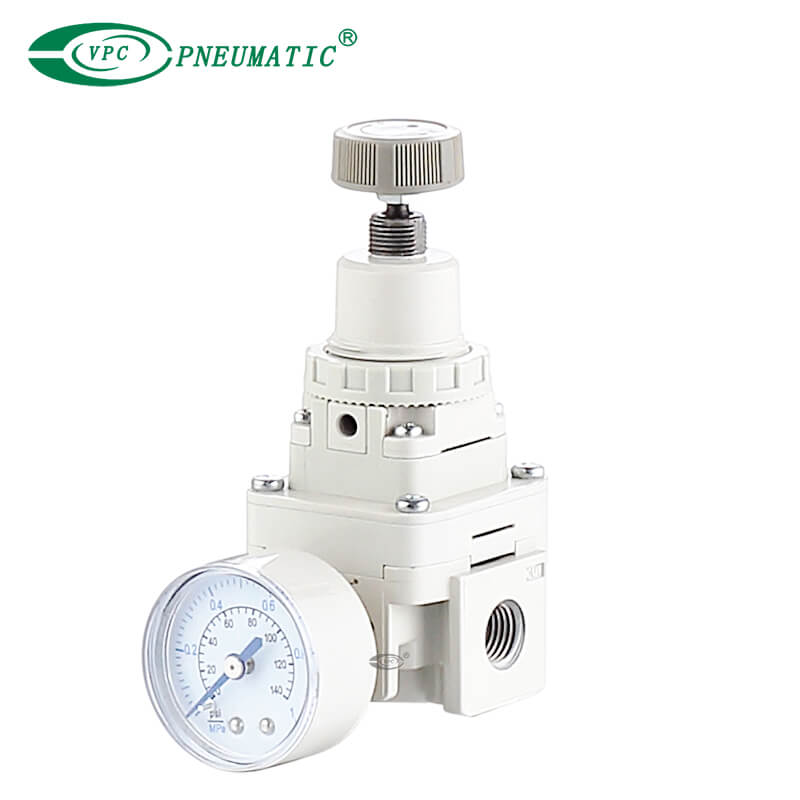

| منفذ قياس الضغط | 1/8 (موقعان) | ||
| درجة حرارة العمل | -5 إلى 60 درجة مئوية (بدون تجميد) | ||
| وصف | الجزء رقم | ||||||||
| IR1000 | IR1010 | IR1020 | IR2000 | إير2010 | إير2020/2120 | IR3000 | IR3010 | IR3020/3120 | |
| قوس | ص36201023 | ص36202028 | P362030-20 * | ||||||
| مقياس الضغط (Rc، G) | G33-2-01 | G33-4-01 | G33-10-01 | G43-2-01 | G43-4-01 | G43-10-01 | G43-2-01 | G43-4-01 | G43-10-01 |
* دعامة ومسامير تثبيت (M5 × 35). لتركيب الدعامة، قم بإزالة برغيين الهيكل (M5 x 30) الموجودين على لوحة الاسم على الجانب المقابل واستبدل برغيين تثبيت الكتيفة المرفقين (M5 x 35).
| وصف | نموذج قابل للتطبيق | ||
| IR10□0-□01□-X170 | IR2□□0-□02□-X170 | IR3□□0-□□□-X170 | |
| ①فلتر الهواء | AF20-أ | AF30-أ | AF40-أ |
| ②فاصل الضباب | AFM20-A | AFM30-A | AFM40-A |
| ③الواجهة | Y200-أ | Y300-أ | Y400-أ |
| ④واجهة مع قوس | Y200T-أ | Y300T-أ | Y400T-أ |
* المحول المعياري المرفق بالمنتج المصمم حسب الطلب (IR يتم شحن □ □ □ -□ □ □ -X170) معًا، ولكن لم يتم تجميعه.
