كيفية اختيار اسطوانة هوائية؟

تصفح الكمية:14 الكاتب:محرر الموقع نشر الوقت: 2025-01-14 المنشأ:محرر الموقع

◆ موقع VPC الرسمي للغة الإسبانية

أسطوانة هوائية تعتبر جزءًا مهمًا من الأتمتة الصناعية، حيث تكمل بشكل أساسي متطلبات الحركة للمعدات الميكانيكية من خلال الحركة التلسكوبية. سنتحدث عن كيفية اختيار أسطوانة هوائية من 5 جوانب.

النوع أسطوانة هوائية.
أسطوانة هوائية حجم التجويف
أسطوانة هوائية السكتة الدماغية
أسطوانة هوائية نوع الإجراء
أسطوانة هوائية ملحقات

1. تقنية النيوماتيك نوع الاسطوانة

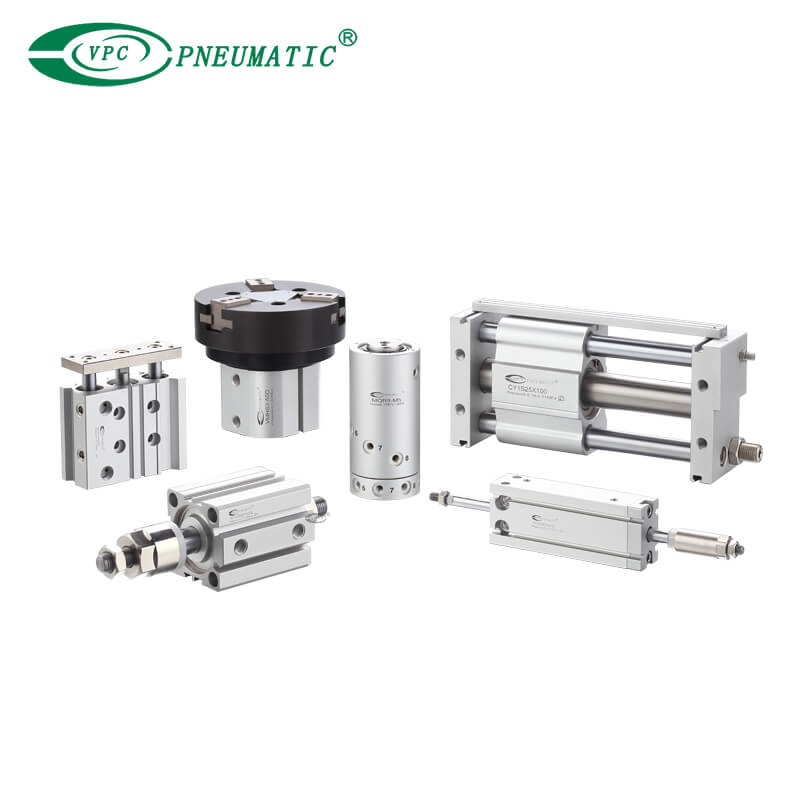

اسطوانة مدمجة	هيكل مدمج وخفيف الوزن . ليست هناك حاجة إلى ملحقات التثبيت ويمكن تركيبها مباشرة على التركيبات والمعدات.

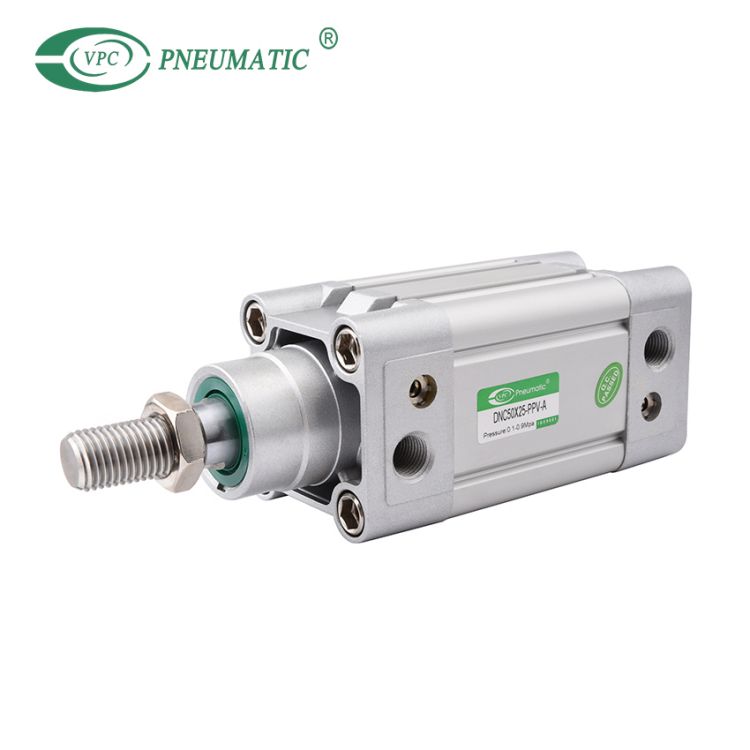

اسطوانة قياسية	يمكن للمكبس الهوائي إنتاج القوة (الدفع أو السحب) عندما يتحرك للأمام أو للخلف. الهيكل بسيط . وفقا يمكن اختيار السكتة الدماغية للاحتياجات.
اسطوانة ذات قضبان مزدوجة	إنه يتميز بخصائص توجيهية , مضادة للانحناء ومضادة للالتواء ويمكنه تحمل بعض الأحمال الجانبية.
اسطوانة الجدول المنزلق	احتكاك منخفض ، يمكن أن يحقق حركة سلسة دون ارتخاء. دقة توجيه عالية ، يمكنها مقاومة عزم الدوران، ولها قدرة تحميل قوية.
تقنية النيوماتيك القابض	يمكنها تحقيق وظائف الإمساك المختلفة وهي مكون رئيسي للمناول الهوائي لمعدات التشغيل الآلي.

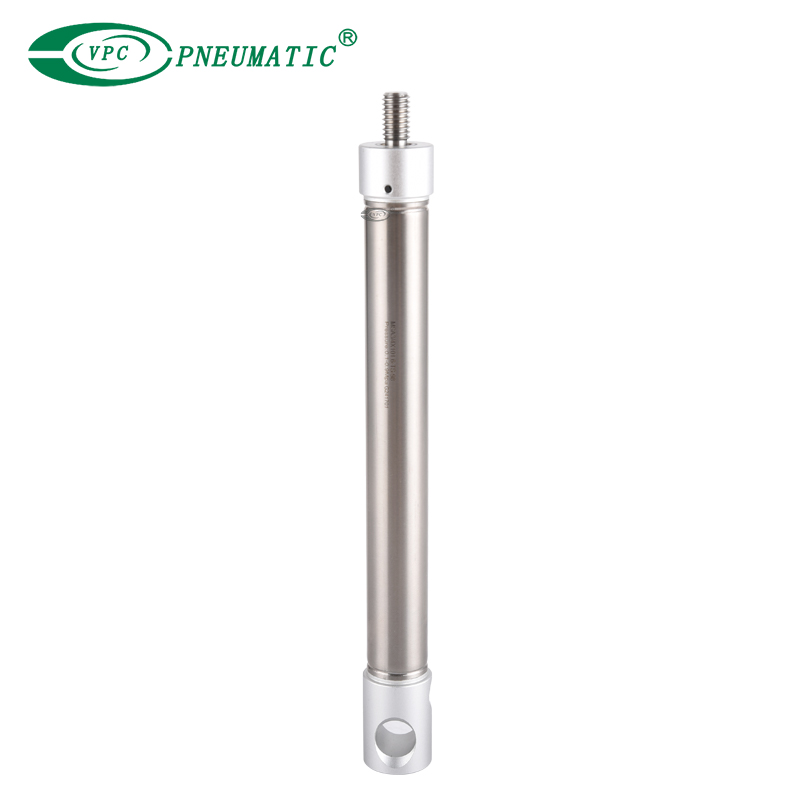

اسطوانة صغيرة	السعر منخفض ويمكن أن يوفر مساحة التثبيت بشكل فعال. إنها مناسبة لمتطلبات الاستخدام عالية التردد .
اسطوانة بدون رود	بدون قضيب المكبس، فهو مناسب بشكل خاص لقطر الأسطوانة الصغيرة والسكتة الدماغية الطويلة.

2. تقنية النيوماتيك حجم تجويف الأسطوانة

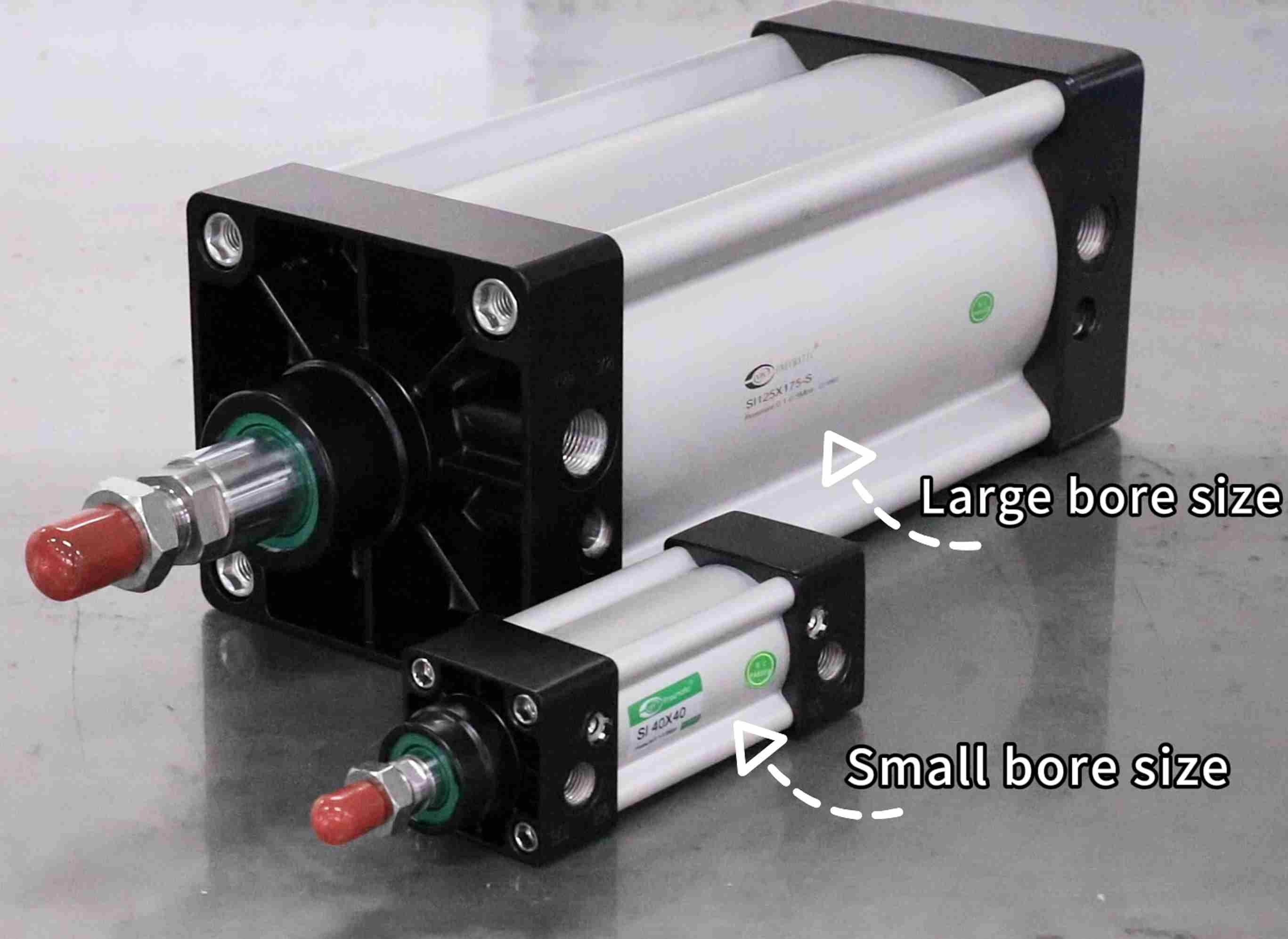

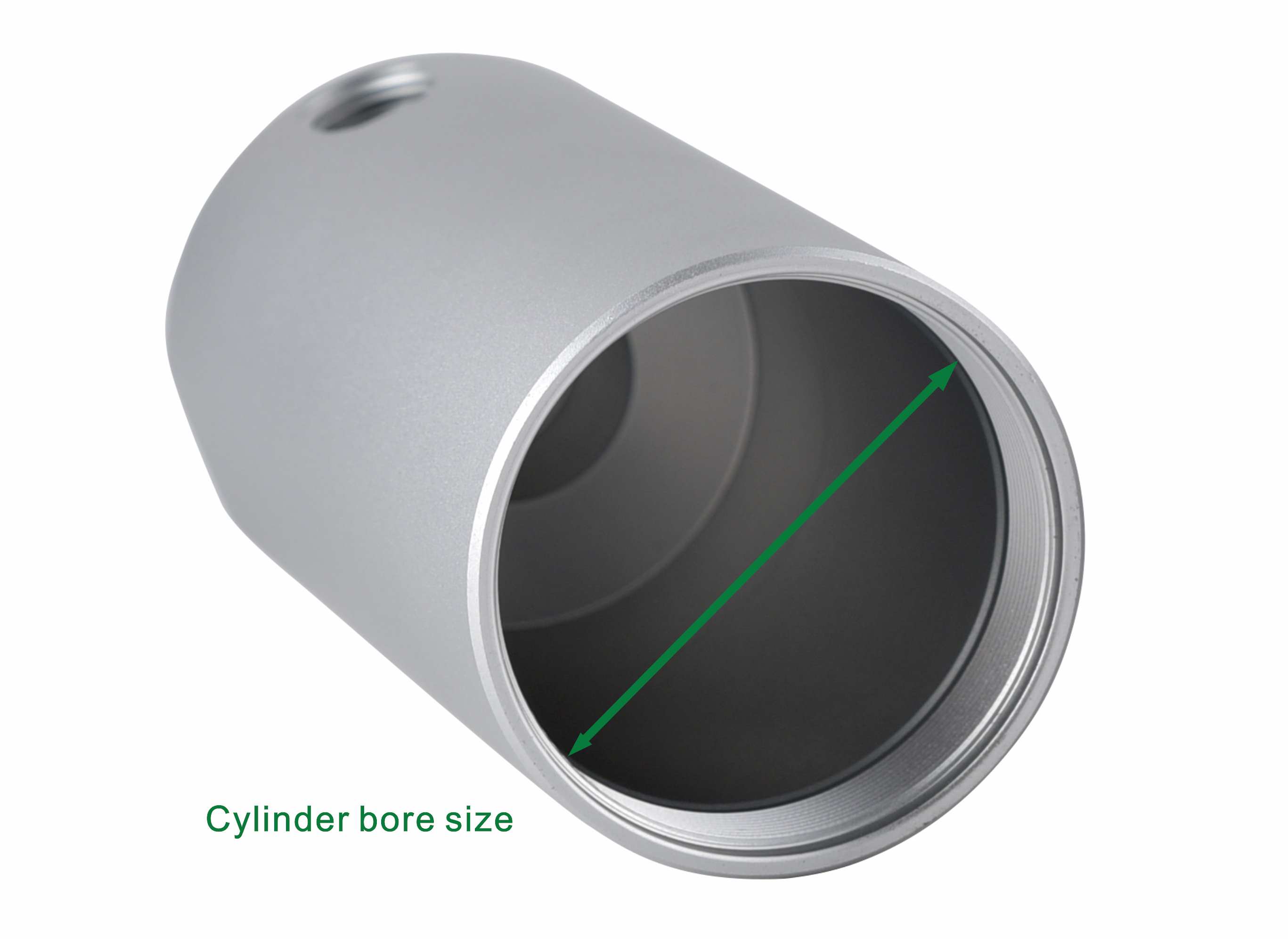

قطر تجويف الأسطوانة الحجم: يشير إلى قطر الجدار الداخلي لأنبوب الأسطوانة ، وهو عامل رئيسي في قياس قوة الخرج.

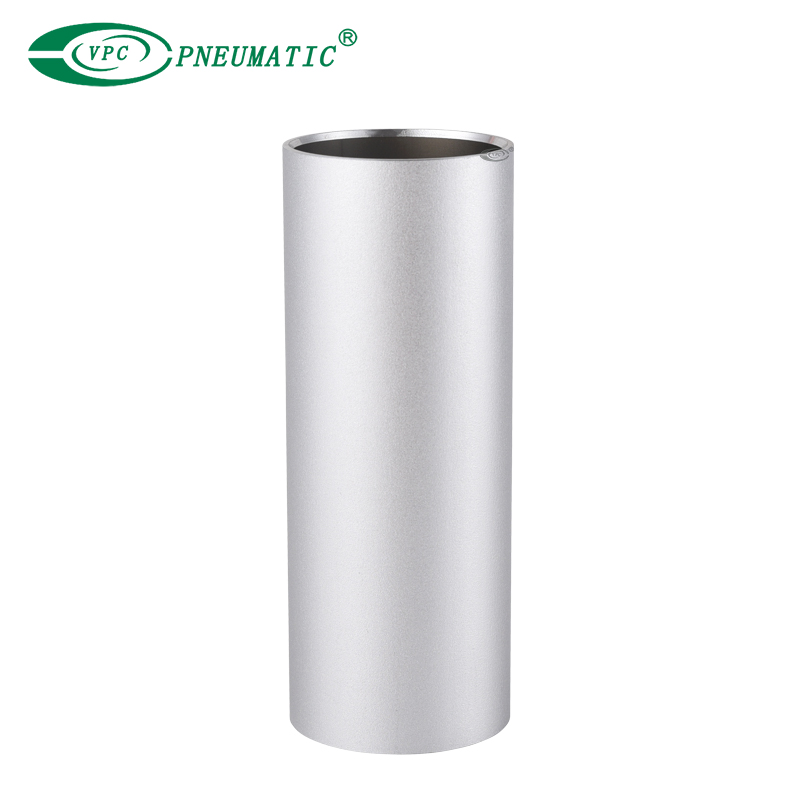

أنبوب اسطوانة الألومنيوم

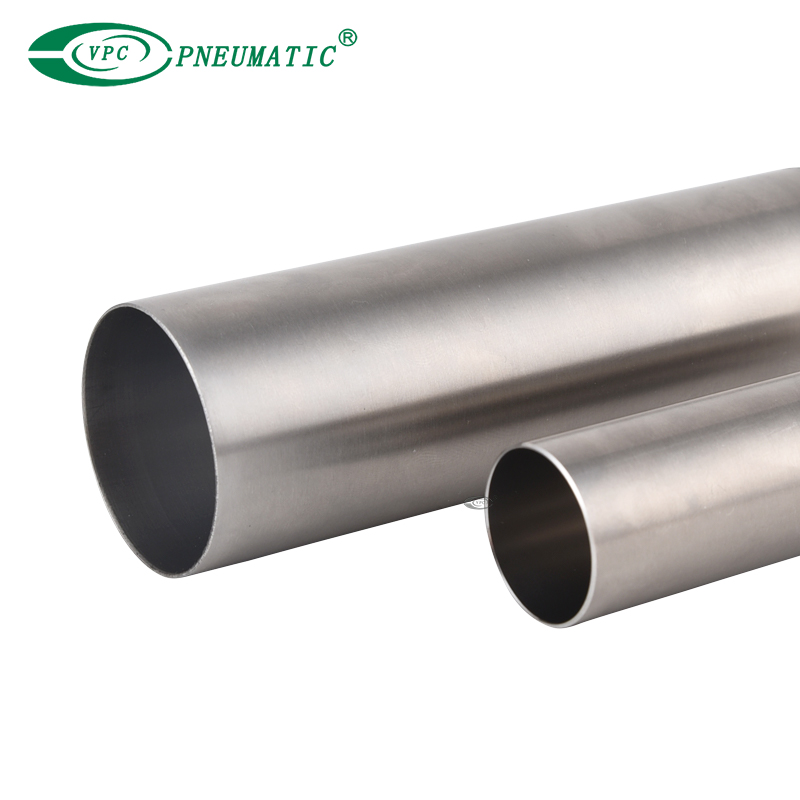

أنبوب اسطوانة الفولاذ المقاوم للصدأ

عادة ما تكون الأبعاد كما يلي: (الوحدة: مم)

⌀2.5، ⌀4، ⌀6، ⌀10، ⌀15، ⌀16، ⌀20، ⌀25، ⌀32، ⌀40، ⌀50، ⌀63، ⌀80، ⌀100، ⌀125، ⌀140، ⌀160، ⌀180، ⌀200، ⌀250، ⌀300، إلخ.

تشير قوة الخرج إلى الدفع أو السحب الناتج عن ضغط الهواء المضغوط الذي يعمل على المنطقة الفعالة للمكبس أثناء عملية عمل أسطوانة الهواء الهوائية.

يجب أن يأخذ تحديد حجم تجويف الأسطوانة في الاعتبار عاملين: قوة الخرج والحمل.

جدول قوة إخراج اسطوانة الهواء

3. تقنية النيوماتيك الاسطوانة شوط

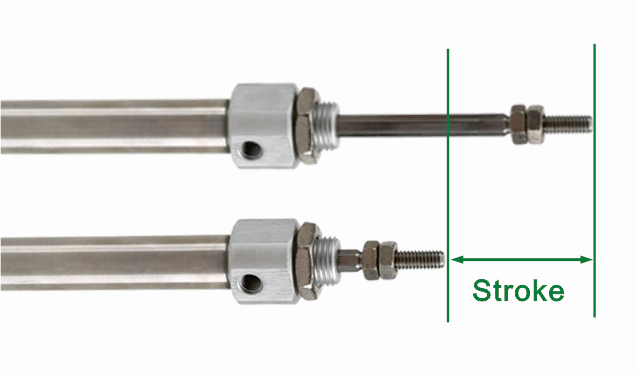

شوط الأسطوانة : يشير إلى أقصى مسافة يتحركها مكبس الأسطوانة ( مسافة الخطأ بين تمديد قضيب المكبس وتراجعه).

طول شوط الأسطوانة هو أقصى مسافة يمكن للأسطوانة أن تحرك فيها حمولة . يؤثر طول { t421]} على [ أداء وكفاءة النظام الهوائي.

السكتة الدماغية الاسطوانة

* لتسهيل التثبيت والتصحيح، يجب ترك هامش للسكتة المحسوبة.

يتم تحديد شوط الاسطوانة من خلال طول الحمولة . تتميز منتجات VPC الهوائية بضربات مختلفة وفقًا لسلسلتها المختلفة. يرجى الرجوع إلى كتالوج المنتج للحصول على التفاصيل. بالطبع، إذا كان المستخدم لديه احتياجات خاصة، فيمكننا تخصيص ضربة خاصة.

4. تقنية النيوماتيك نوع عمل الاسطوانة

وفقًا لأنواع الحركة المختلفة، تنقسم الأسطوانة الهوائية إلى قضبان مزدوجة من النوع أحادي الفعل ，، وقضبان مزدوجة الفعل , ، وقضبان مزدوجة الفعل , ، وقضبان مزدوجة الفعل قابلة للتعديل من النوع , المزدوج الفعل، وعودة زنبركية أحادية الفعل.

أسطوانة هوائية أحادية المفعول : يتم تزويد المكبس بالهواء من جانب واحد فقط ، ويقوم ضغط الهواء بدفع المكبس إلى الخارج لتوليد الدفع. عند إيقاف إمداد الهواء، يعيد الزنبرك المكبس إلى موضعه الأصلي. ولذلك، فإن القوة والحركة تتولدان في اتجاه واحد فقط.

أسطوانة هوائية مزدوجة الفعل : يوجد ضغط هواء على جانبي مكبس الأسطوانة لتحقيق الحركة للأمام أو للخلف. هناك مكونات متعددة للتدفق المباشر إلى هذا المكبس مزدوج المفعول.

أسطوانة هوائية مزدوجة الفعل مزدوجة العمود : يعتمد قضيب المكبس للأسطوانة تصميمًا مزدوجًا ، أي أن قضيبي المكبس المتوازيين يعملان معًا. يتم التحكم في الحركة ثنائية الاتجاه ( التقدم والتراجع ) لقضيب المكبس عن طريق تحويل مصدر الهواء للأمام والخلف.

اسطوانة دوارة

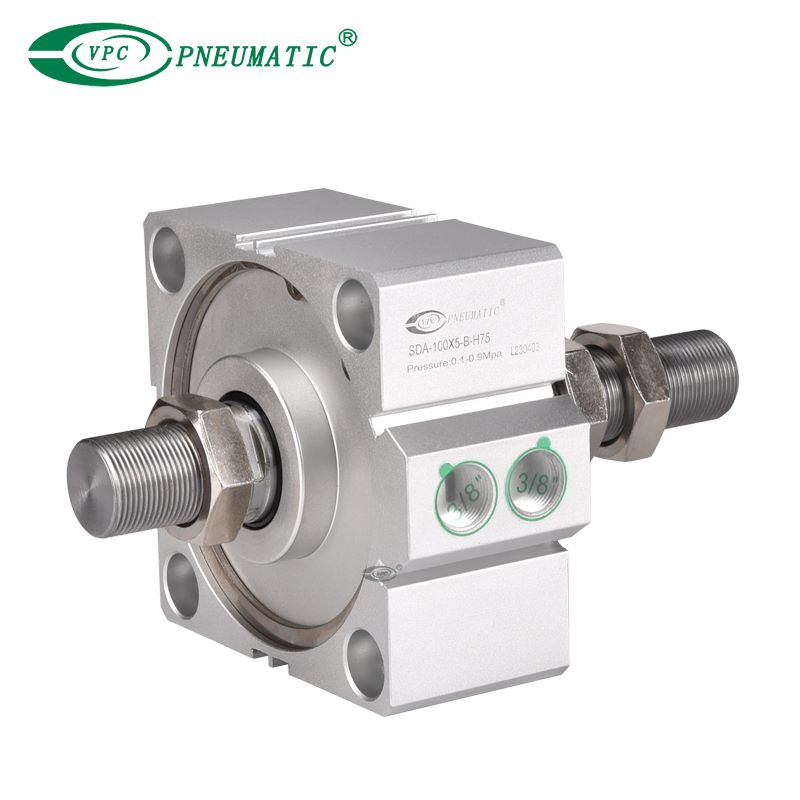

اسطوانة قياسية

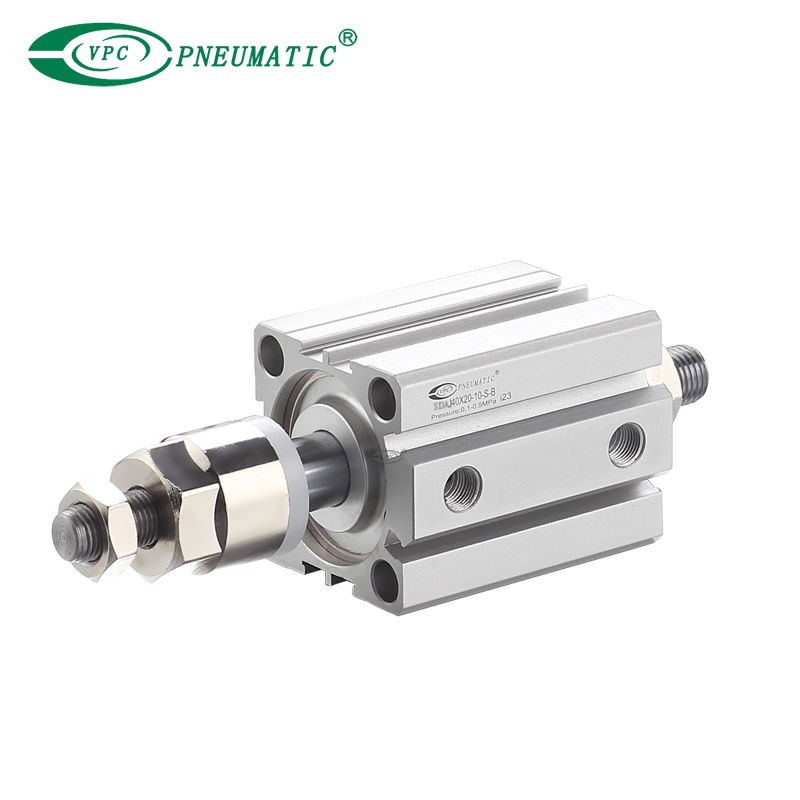

اسطوانة مدمجة

عمود مزدوج مزدوج المفعول مع شوط قابل للتعديل : استنادًا إلى الأسطوانة مزدوجة الفعل مزدوجة القضبان، يُسمح للمستخدمين بضبط ضغط , سرعة , شوط الأسطوانة والمعلمات الأخرى وفقًا لمتطلبات العمل لتحسين كفاءة العمل ودقته.

أسطوانة زنبركية أحادية الفعل : يتم دفع قضيب المكبس للخارج بواسطة الهواء المضغوط ويتم سحبه للخلف بواسطة زنبرك أو قوة خارجية . لا يمكن توليد الدفع إلا في اتجاه واحد.

أسطوانة إرجاع زنبركية أحادية الفعل : يتم تشغيل قضيب المكبس بواسطة الهواء المضغوط لإكمال اتجاه العمل (عادة ' سحب' أو 'ارتداد ')، بينما يكتمل إجراء إعادة الضبط بواسطة زنبرك داخلي أو حمل خارجي. وظيفتها وبنيتها تتعارضان مع تلك الموجودة في أسطوانة البثق أحادية الفعل.

السكتة الدماغية اسطوانة هوائية قابلة للتعديل

اسطوانة مزدوجة التمثيل مع قابل للتعديل

أسطوانة واحدة تعمل بالوكالة تقنية النيوماتيك

* الأسطوانات أحادية المفعول محدودة الامتداد بسبب وجود نابض ضغط في تصميمها. الأسطوانات مزدوجة المفعول لها طول شوط غير محدود.

5. تقنية النيوماتيك ملحقات الاسطوانة

تُستخدم ملحقات الأسطوانة لتركيب الأسطوانة أو توصيل قضيب المكبس بالحمل. تشمل ملحقات الأسطوانة بشكل أساسي ما يلي:

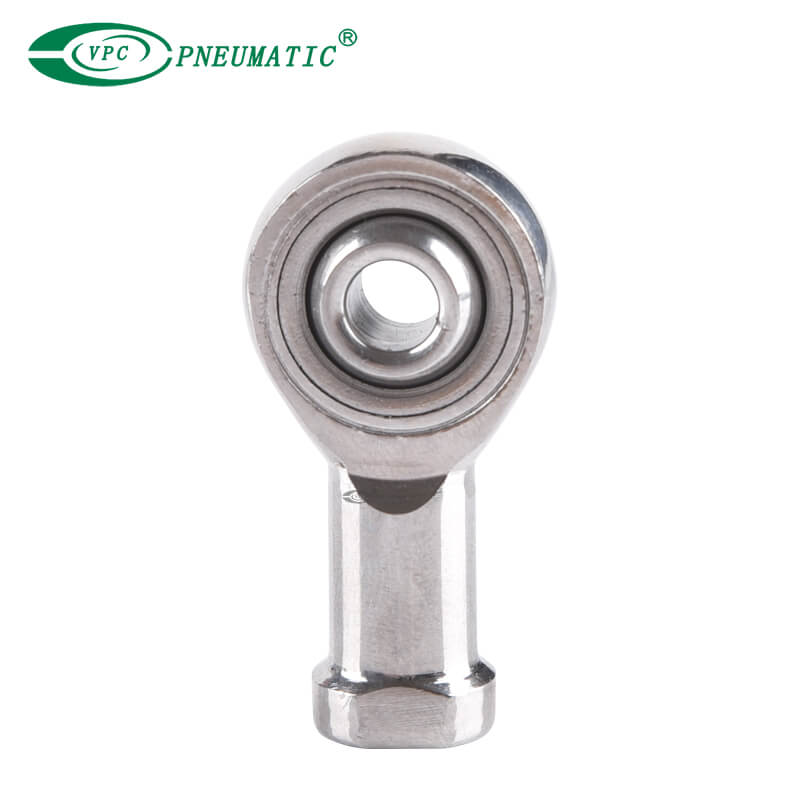

مفصل وردة العين الدوارة

مفصل شوكة

وصلة عائمة للتعويض

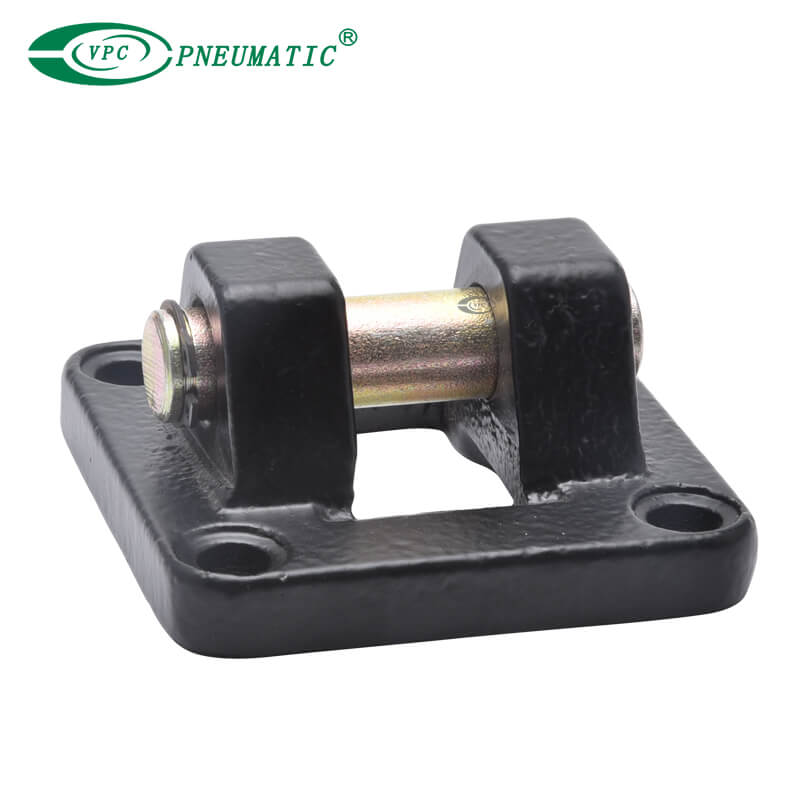

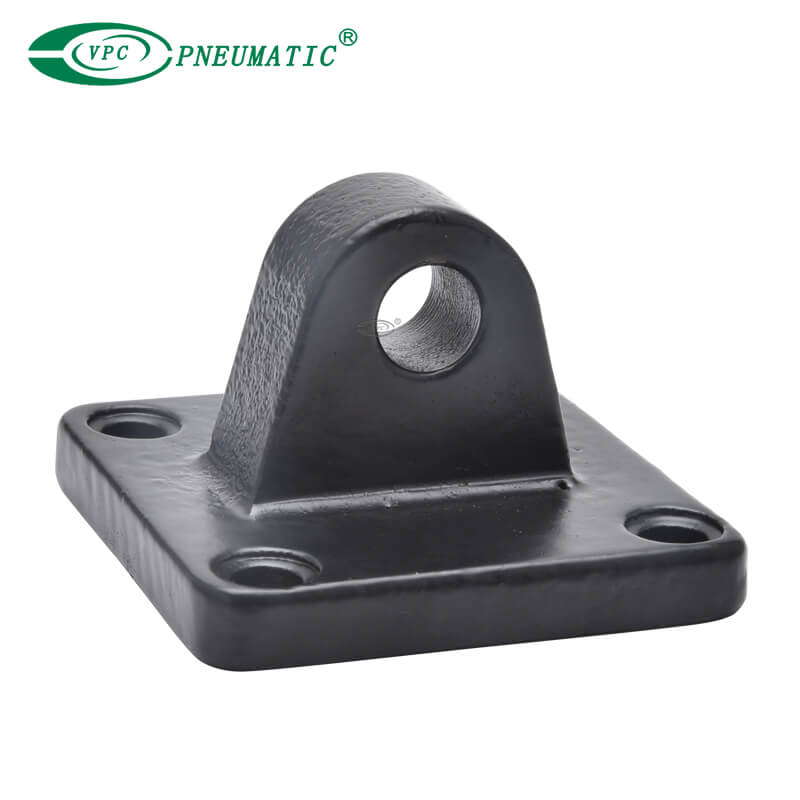

كليفس مفردة ومزدوجة	يستخدم لتوصيل الأسطوانات والمكونات الأخرى لتوفير دعم ثابت، مثل CA وCB، إلخ.

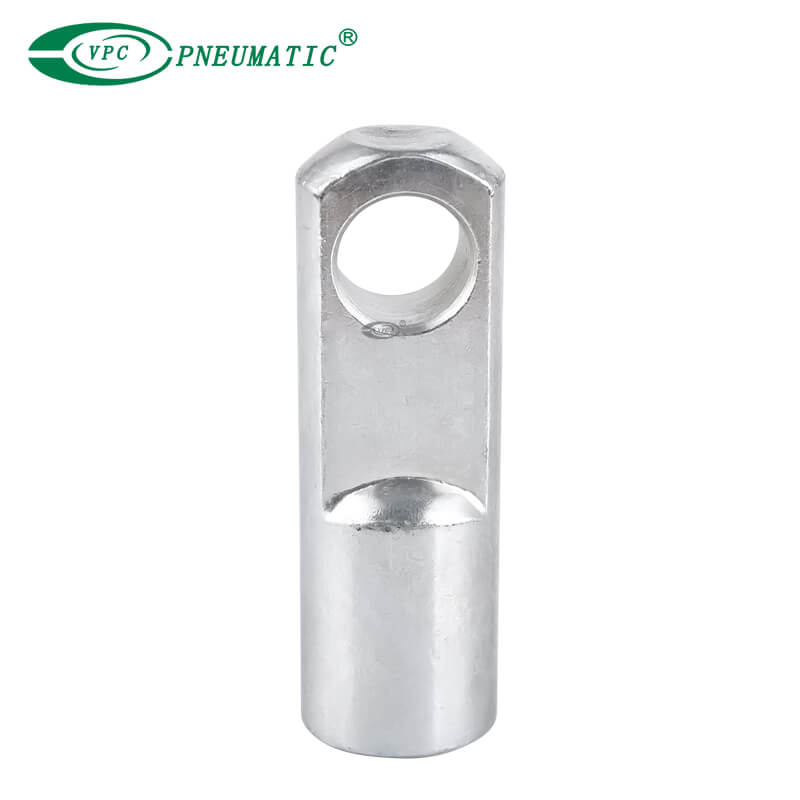

شوكة مشتركة وأنا اكتب المشتركة	يستخدم لتوصيل الأسطوانات والمكونات الهوائية الأخرى لضمان تدفق الهواء بسلاسة. تعد الموصلات من النوع Y والنوع I مناسبة لتخطيطات مسارات الهواء المختلفة ومتطلبات الاتصال.

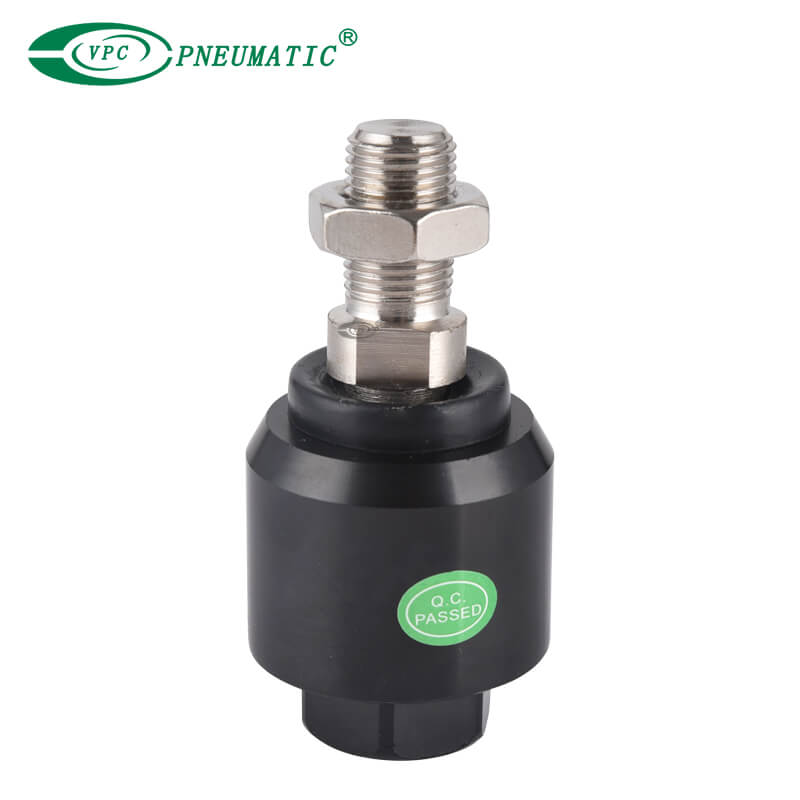

المفصل العائم	يستخدم للسماح بنطاق معين من الحركة، ومناسب للتطبيقات التي تتطلب درجة معينة من المرونة.

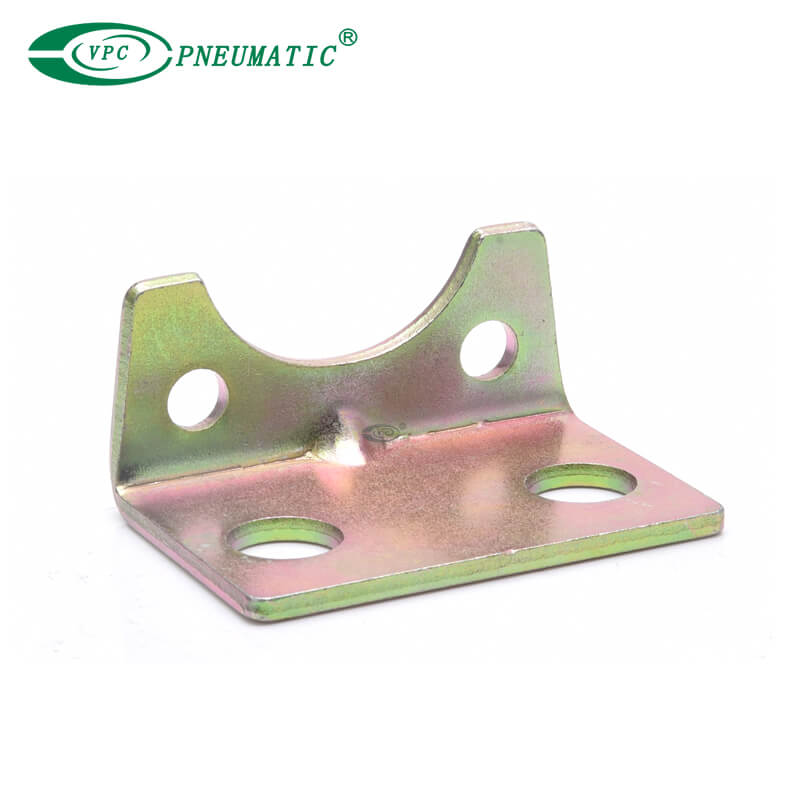

جبل القدم وقوس	يستخدم لدعم وإصلاح الاسطوانة لضمان تشغيلها المستقر . تشمل النماذج الشائعة LB-16، و20، و25، و32، و40، وما إلى ذلك، وهي مناسبة للأسطوانات ذات الأحجام والأوزان المختلفة.
يتصاعد شفة	تستخدم لتثبيت الاسطوانة على المعدات لضمان استقرار وسلامة الاسطوانة. تشمل النماذج الشائعة TC وFA وما إلى ذلك.

بالإضافة إلى ذلك، يمكن أيضًا توصيله بملحقات مثل صمامات التحكم في السرعة، , وصمامات الملف اللولبي، , والموصلات، , ومفاتيح القصب المغناطيسي ، وما إلى ذلك.

ما ورد أعلاه يدور حول كيفية اختيار الاسطوانة بدقة. إذا كانت لديك أي أسئلة حول الأسطوانات أو المكونات الهوائية الأخرى، فاتصل بـ VPC . سنكون سعداء بتزويدك بمزيد من المساعدة الاحترافية في مجال علم الهواء المضغوط.

أسئلة ذات صلة

① هل الاسطوانة مغناطيسية؟

أسطوانات الهواء التقليدية كلها ممغنطة . إذا كان العميل لا يحتاج إلى المغنطة، فيرجى إبلاغنا بذلك مسبقًا.

② ما هو مفتاح القصب؟

يتم استخدام مفتاح القصب التلقائي للكشف عن شوط المكبس وتحديد موضع الحركة ، بحيث يمكن تثبيت قضيب المكبس وإيقافه عند موضع معين. إذا كنت بحاجة إلى استخدام مفتاح القصب لأسطوانة بدون مغناطيس، فأنت بحاجة إلى شراء حلقة مغناطيسية ، وإلا فقد لا تعمل.
