| نوع التمثيل: | |
|---|---|
| درجة حرارة العمل: | |
| ضغط العمل: | |
| ضغط مضمون: | |
| مدى السرعة: | |

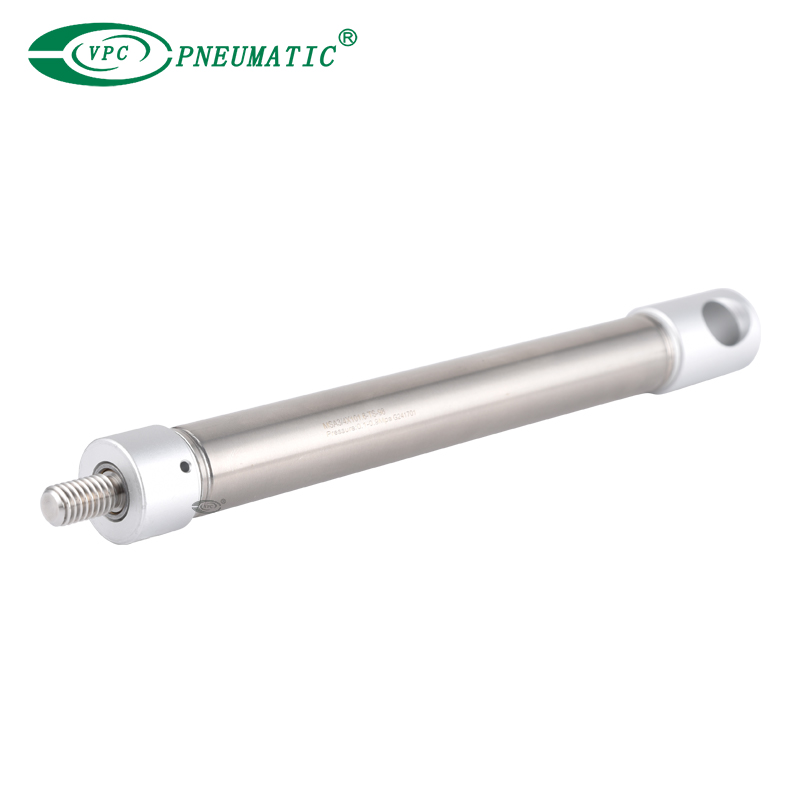

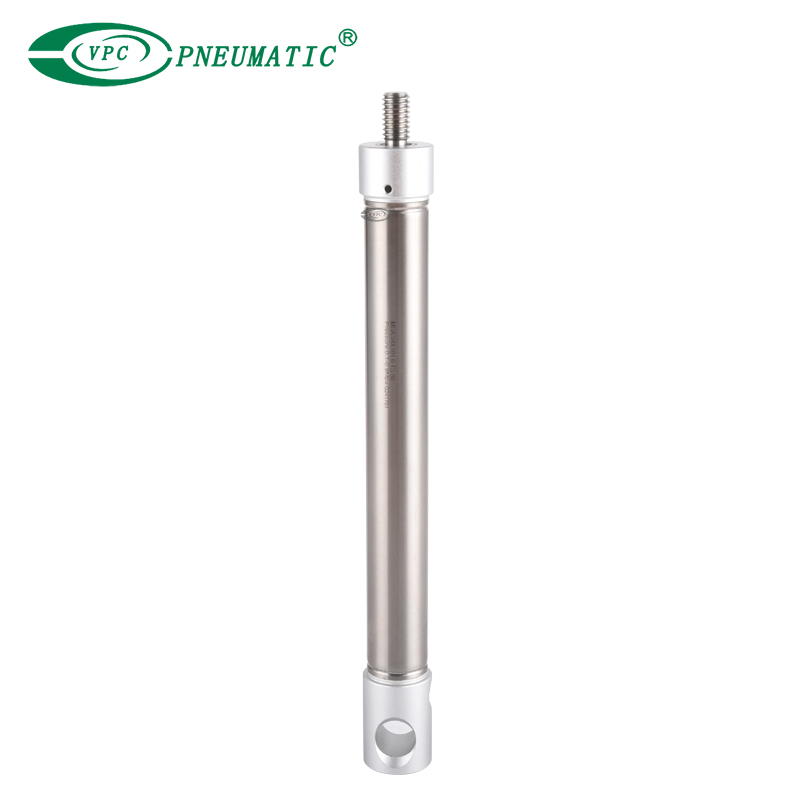

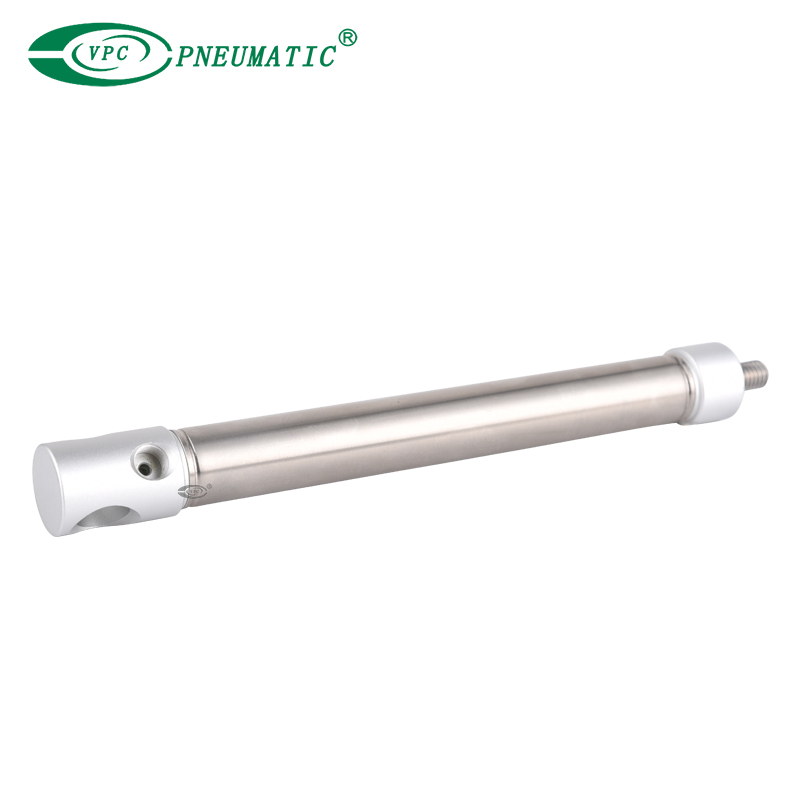

وصف المنتج
1. مكبس يعتمد هيكل ختم ثنائي الاتجاه غير متجانس. إنه ذو حجم صغير وله وظيفة حفظ الشحوم.
2. يحتوي الغطاء الأمامي على مصد ثابت يمكن أن يقلل من تأثير تغيير اتجاه الأسطوانة.
3. هناك عدة أوضاع للغطاء الخلفي، مما يجعل تركيب الأسطوانة أكثر ملاءمة.
4. الغطاء الأمامي والخلفي وكتلة الفولاذ المقاوم للصدأ يعتمدان هيكل معبأ متدحرج مثبت لتشكيل اتصال موثوق.
5. يحتوي جسم الأسطوانة على أنابيب من الفولاذ المقاوم للصدأ بدقة عالية لإنتاج قوة عالية ومقاومة للتآكل.
6. توجد أسطوانات وملحقات تثبيت بعدة مواصفات حسب اختيارك.
مواصفات المنتج
| التجويف (مم) | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |

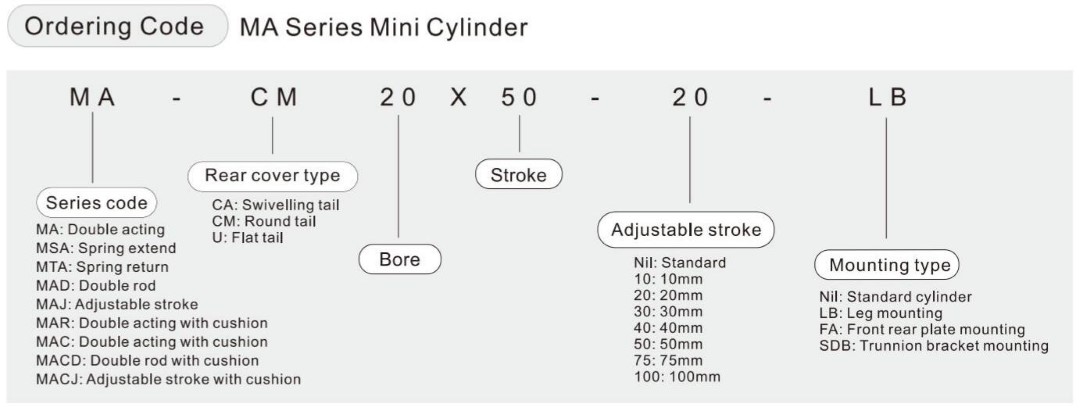

نوع الجبل | MSA MTA | التمثيل واحد | - | |||||
| ماجستير ماد ماج | التمثيل المزدوج | - | ||||||
| مارس | - | التمثيل المزدوج | ||||||
| ماك ماكد ماكج | - | التمثيل المزدوج مع الوسادة | ||||||
| وسط التشغيل | الهواء النظيف (تصفية 40um) | |||||||
| ضغط العمل | التمثيل المزدوج | 0.1 إلى 1.0MPa | ||||||
| التمثيل واحد | 0.2 إلى 1.0 MPa | |||||||
| ضغط مضمون | 1.5mpa | |||||||
| درجة حرارة العمل | -20 إلى 70 درجة مئوية | |||||||
| نطاق السرعة | التمثيل المزدوج: من 30 إلى 500 مم/ث بتمثيل واحد: 50 إلى 500 مم/ثانية | |||||||
| شوط التسامح | شوط≥150+1.0 شوط>150+1.4 0 0 | |||||||
| نوع وسادة | سلسلة MAC MACD MACJ: وسادة قابلة للتعديل سلسلة أخرى: ممتص للصدمات | |||||||
| مقاس المنفذ | M5x0.8 | G1/8 | G1/4 | |||||
الأبعاد الرئيسية
