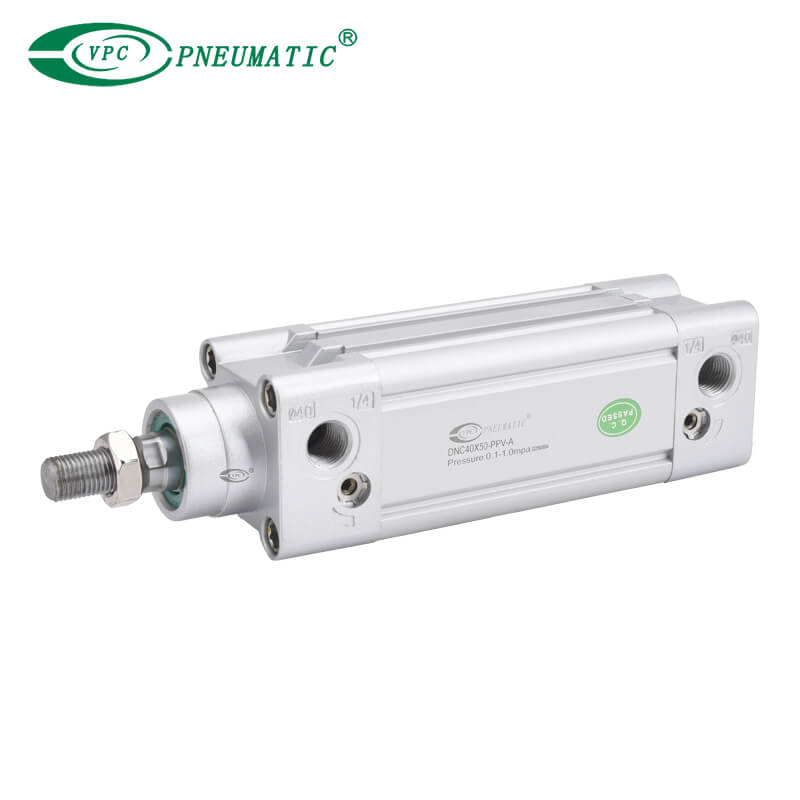

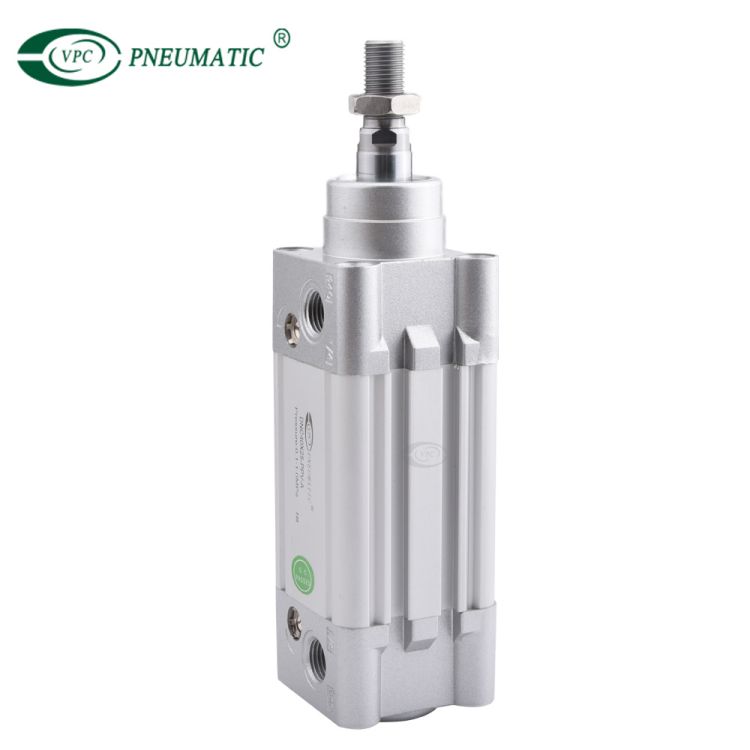

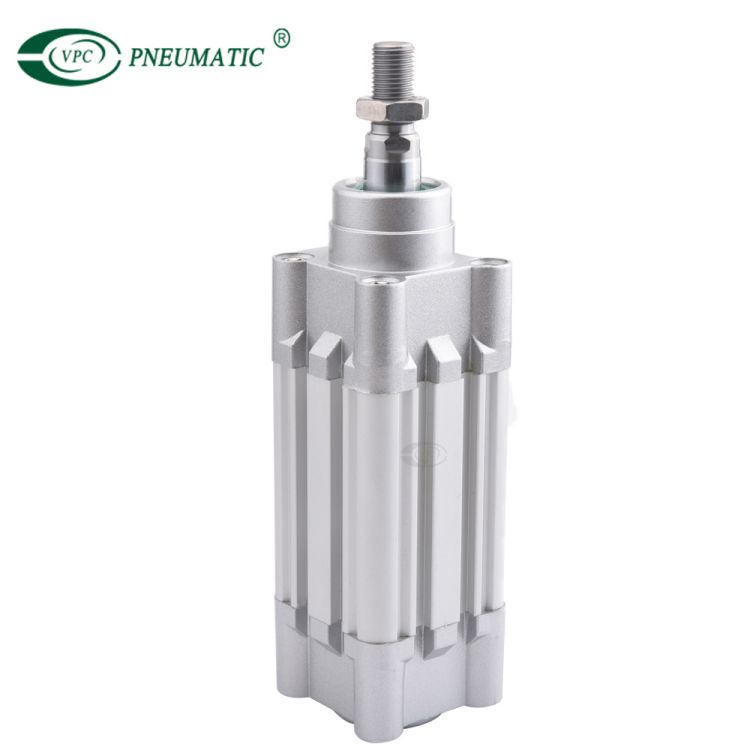

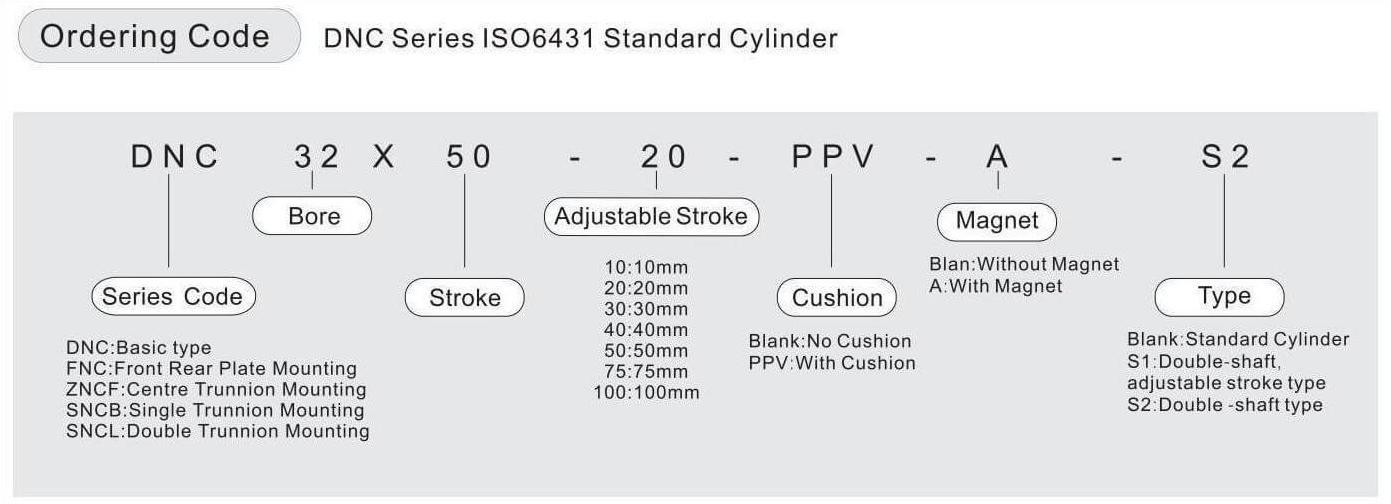

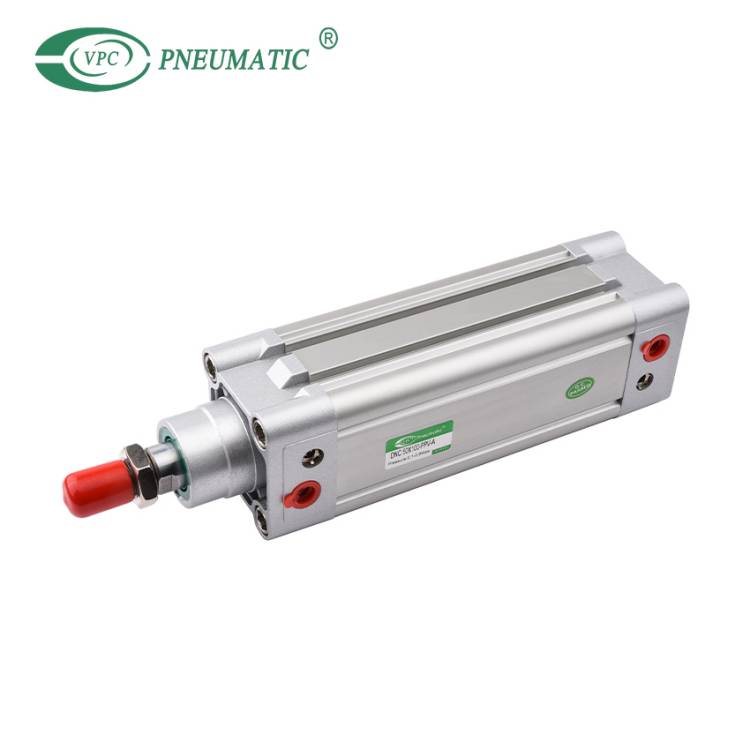

DNC 32X50-20-PPV
VPC Pneumatic
8412310090
مادة: | |
---|---|
تجويف: | |
نطاق السكتة الدماغية: | |
ضمان الجودة: | |
توافر الحالة: | |
وصف المنتج
سلسلة دي إن سي ايزو 15552 (ايزو 16431) تُستخدم المحركات الهوائية لتوفير حركة خطية مستقيمة للداخل/للخارج لمجموعة متنوعة من التطبيقات.
1. يتكون ختم المكبس من هيكلين مانعين للتسرب في اتجاه واحد على شكل حرف Y، والذي يتميز بوظيفة التعويض، وعمر الخدمة الطويل، وضغط بدء التشغيل المنخفض.
2. أنبوب الألمنيوم المربع بدون قضيب الربط لديه مقاومة جيدة للتآكل.
3. تعديل المخزن المؤقت للأسطوانة سلس وثابت.

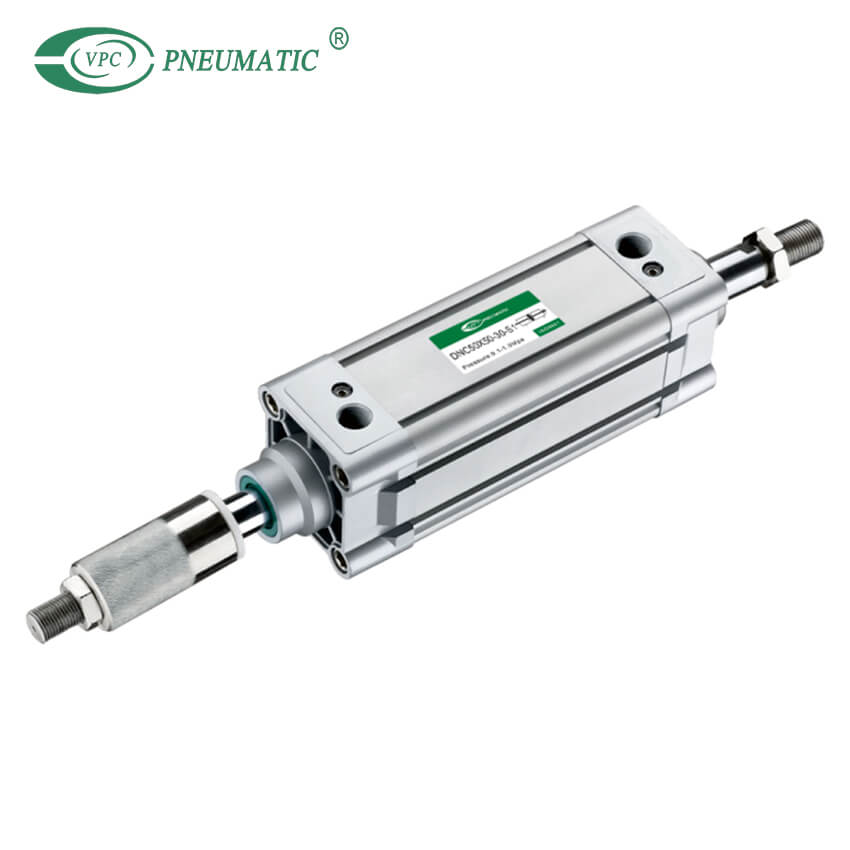

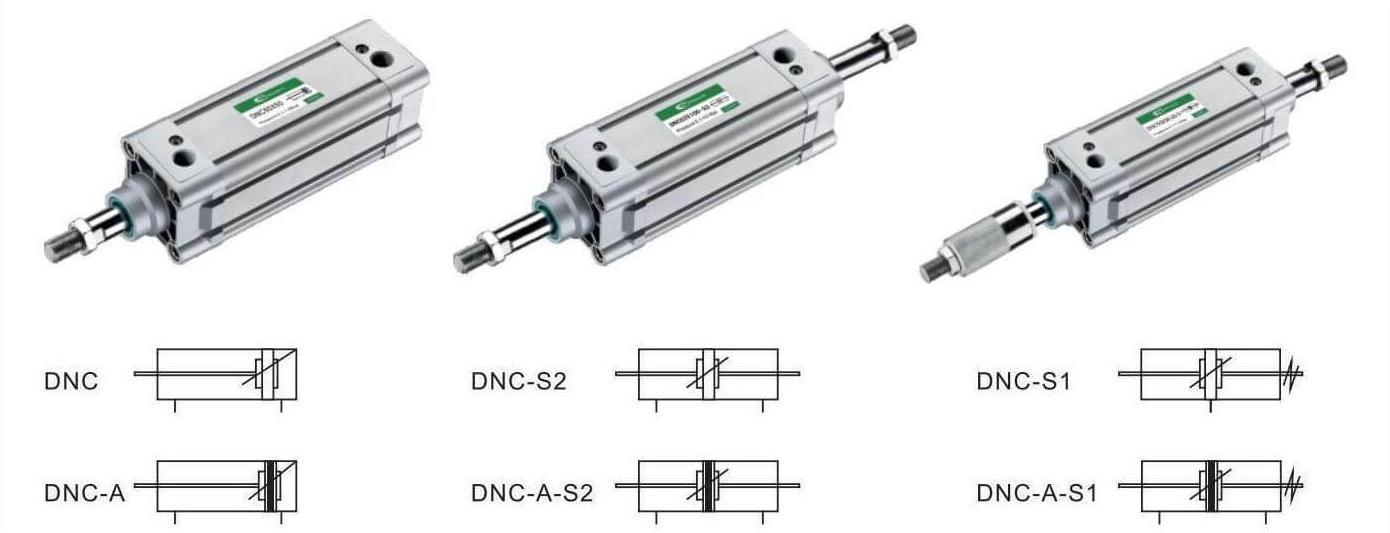

4. متوفر كعمل فردي (تمديد الزنبرك أو مشغلات إرجاع الزنبرك) وأنماط التمثيل المزدوج مع تكوينات قضيب مفرد أو قضيب مزدوج، ونماذج غير دوارة، ونماذج دقيقة غير دوارة.
5. اسطوانات وملحقات التثبيت بعدة مواصفات اختيارية.
مواصفات المنتج
تتحمل (مم) | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
نوع التمثيل | التمثيل المزدوج | ||||||
وسط العمل | الهواء النظيف (تصفية 40um) | ||||||
نوع التركيب | سلسلة DNC: النوع الأساسي FA FB CA CB LB TC TC-M | ||||||
سلسلة DNC-S2: النوع الأساسي FA رطل تك TC-M | |||||||
نطاق ضغط العمل | 0.1-1.0 ميجا باسكال | ||||||
ضغط مضمون | 1.35 ميجا باسكال | ||||||
درجة حرارة العمل | 5-70 درجة مئوية | ||||||
مدى السرعة | 50-800 مم / ثانية | ||||||
نوع الوسادة | وسادة قابلة للتعديل | ||||||
السكتة الدماغية وسادة | 24 ملم | 32 ملم | |||||
حجم الميناء | G1/8 | جي1/4 | G3/8 | جي1/2 |

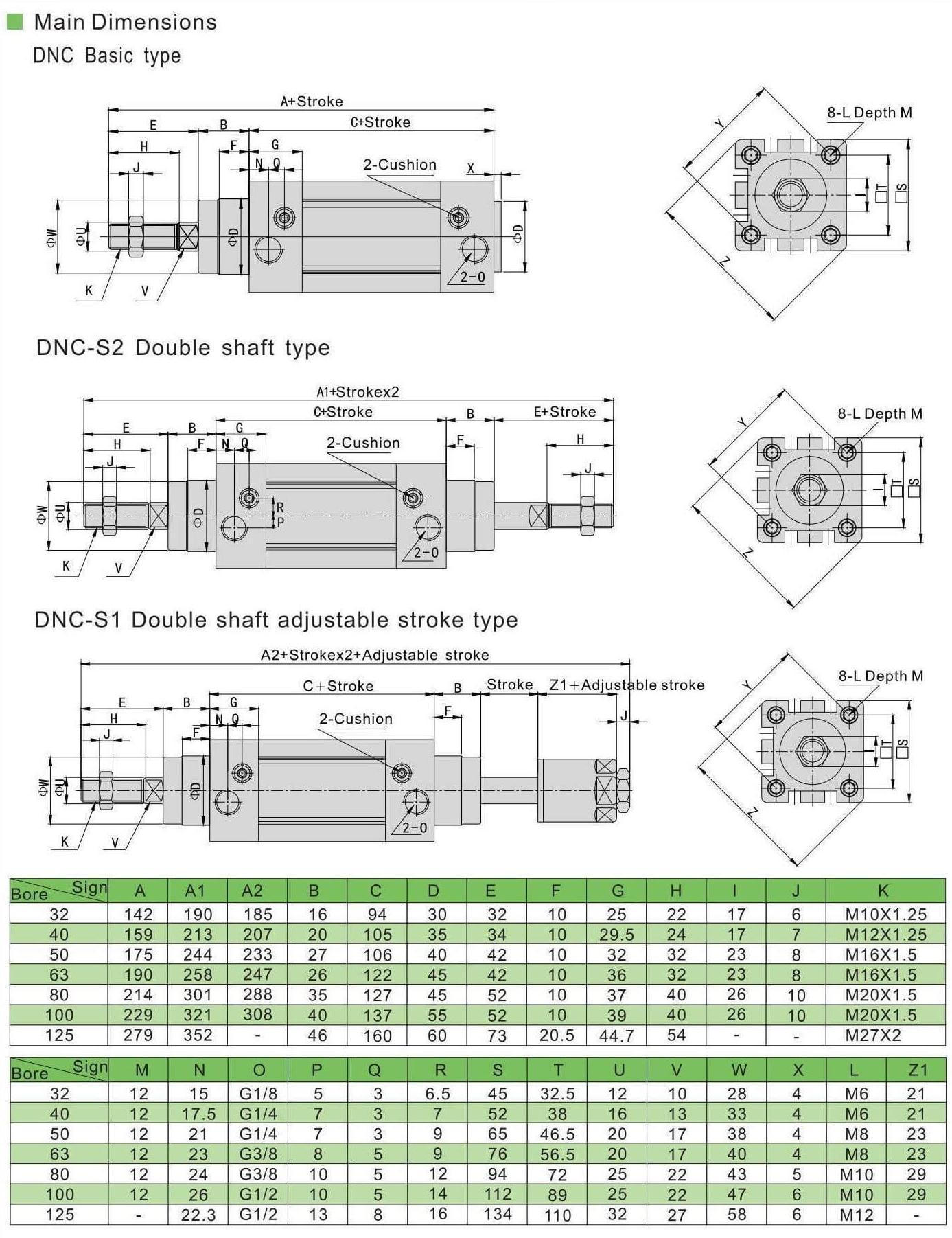

الأبعاد الرئيسية
الأسئلة الشائعة حول المنتج
س 1. ما هو معيار ISO لـ اسطوانة هوائية?
يشير معيار الأسطوانة ISO 6431 إلى أبعاد المنتج الأساسي وحجم الأسطوانة عند تطبيق أدوات التثبيت والملحقات.
س 2.ما هو حجم الشوط في الاسطوانة الهوائية؟
تتوفر الأسطوانات في تجاويف 32 ، 40 ، 50 ، 63 ، 80 ، 100 و 125 مم ، بأطوال شوط من 10 مم إلى 100 مم.تتوفر الأسطوانات أحادية الفعل مع عودة الزنبرك في اتجاه التراجع بأطوال شوط تصل إلى 80 مم.
س 3.كيف أزيد الضغط في أسطوانة الهواء؟
هناك طريقة أخرى لزيادة أو تقليل القوى الناتجة عن الأسطوانة وهي اختيار أسطوانة ذات قطر أكبر (قوة أكبر) أو قطر أصغر (قوة أقل).تذكر أنه كلما زاد القطر ، زادت مساحة سطح المكبس وزاد الضغط.
س 4.كيف تقوم بضبط سرعة اسطوانة الهواء؟
عندما يتمدد مكبس الأسطوانة ، يتم ضغط الهواء الموجود خلفه لأن الهواء لا يستطيع الهروب بسهولة.عندما تشد برغي التحكم في التدفق ، تتباطأ حركة المكبس لأن الهواء مقيد أكثر.يتحكم في سرعة الأسطوانة أو يقيد تدفق الهواء.ببساطة أدر صمام الإبرة لضبط سرعة الهواء.

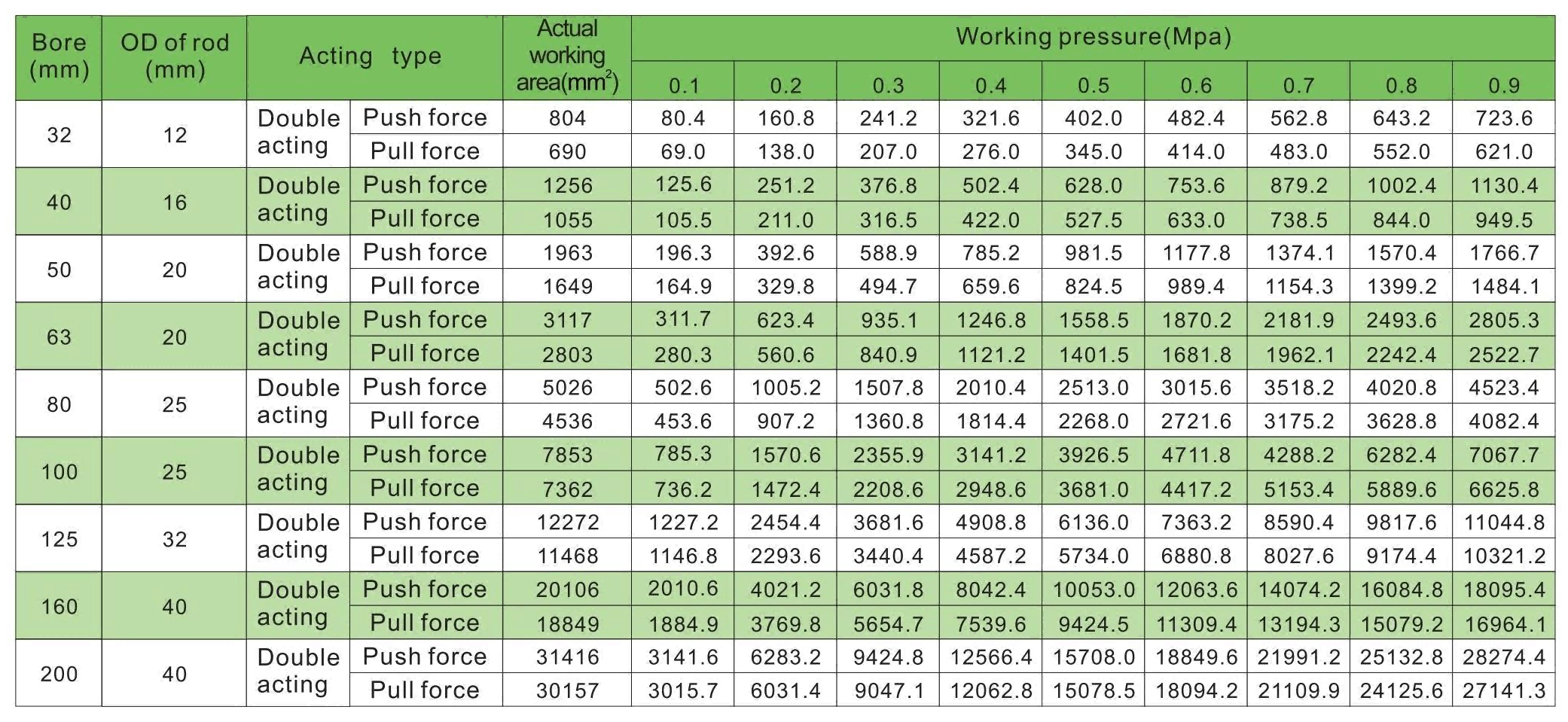

س 5. كيف تحسب قوة الاسطوانة الهوائية؟
استخدم قطر الأسطوانة (د) لحساب منطقة عمل الأسطوانة (أ) ، وهي أ = π × د² / 4.
تحديد ضغط العمل (P) داخل الاسطوانة.
اضرب الضغط (P) في المنطقة (أ).بهذه الطريقة ، يمكنك حساب قوة دفع نظرية الأسطوانات الهوائية (F) ، F = P × A.
◆ آلة حاسبة لقوة الاسطوانة الهوائية
س 6: هل تبيع مجموعات إصلاح الاسطوانة الهوائية؟
نعم ، نبيع جميع أنواع مجموعات إصلاح الأسطوانات وغيرها من الملحقات.يرجى التواصل معنا إذا كنت بحاجة إلى أي منها.
كتالوج PDF
