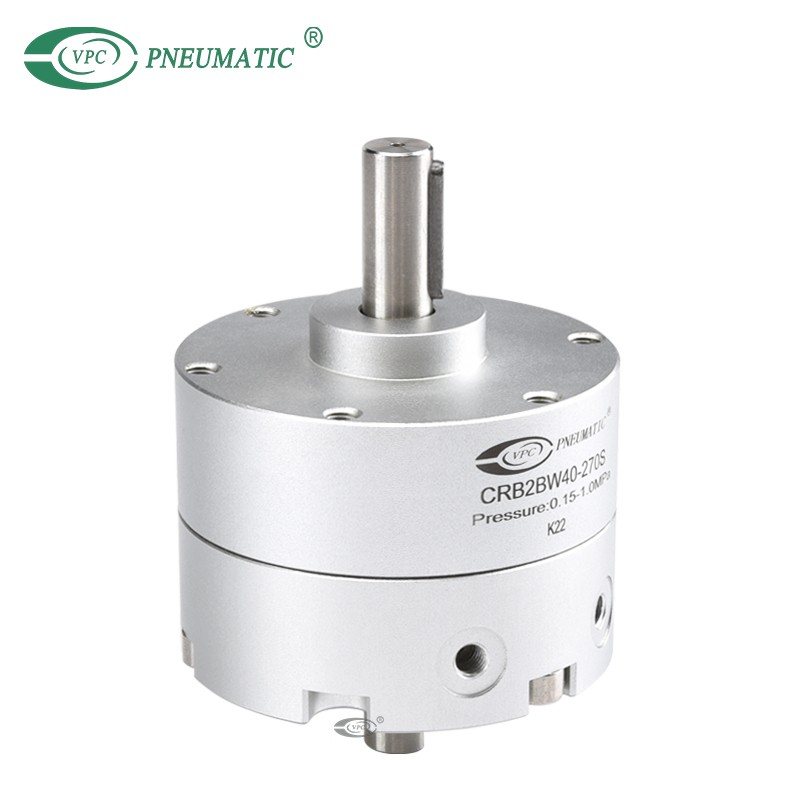

CRB2BW40-270S
VPC Pneumatic
8412310090
| مادة: | |
|---|---|
| نطاقات التجويف: | |
| درجة حرارة العمل: | |
| توافر الحالة: | |
وصف المنتج
1. العديد من الأشكال المختلفة لشكل نهاية العمود (6 أنواع)
يمكن ضبط موضع التركيب للمفتاح التلقائي المدمج بحرية. يمكن تثبيت المفتاح في الموضع المطلوب في الاتجاه المحيطي.
2. التركيب المباشر
يمكن تركيب جسم المحرك الدوار مباشرة. (لا يمكن تركيبه مباشرة للأحجام من 10 إلى 40 مع الوحدات الوظيفية.)
3. موقع منفذ التوصيل: منفذ جانبي أو محوري
يمكن تحديد موقع المنفذ وفقًا للتطبيق. (المقاسات من 10 إلى 40 مع الوحدات مثبتة على الجانب فقط.)
4. نوع الريشة المزدوجة موحد لـ 90° و100°.
الأبعاد الخارجية لنوع الريشة المزدوجة تعادل تلك الخاصة بنوع الريشة المفردة (باستثناء الحجم 10). يمكن أن يحصل البناء من النوع المزدوج على ضعف عزم الدوران من النوع المفرد.
تطبيقات الصناعة
التعامل مع أشباه الموصلات: حركة عالية الدقة وخالية من الشحوم لمعالجة الرقاقات.
الانتقاء الطبي والمكان: بصمة مدمجة لأتمتة المختبرات والتشخيص السريري.
تجميع الإلكترونيات: حركة دوارة سريعة للهواتف الذكية وخطوط اختيار ومكان المكونات الدقيقة.
القابضون الروبوتات المدمجة
مواصفات المنتج
مواصفات ريشة مزدوجة
التجويف (مم) | 10 | 15 | 20 | 30 | 40 | |
| زاوية الدورية | 90 درجة، 100 درجة | |||||
| وسيط العمل | الهواء (غير التشحيم) | |||||
| ضغط إثبات | 1.05 ميجا باسكال | 1.5 ميجا باسكال | ||||
| درجة حرارة العمل | 5 إلى 60 ℃ | |||||
| الأعلى. ضغط العمل | 0.7 ميجا باسكال | 1.0 ميجا باسكال | ||||
| دقيقة. ضغط العمل | 0.2 ميجا باسكال | 0.15 ميجا باسكال | ||||
| نطاق تعديل وقت الدوران s/90° *1) | 0.03 إلى 0.3 | 0.04 إلى 0.3 | 0.07 إلى 0.5 | |||
| الطاقة الحركية المسموح بها | 0.0003 ج | 0.0012 ج | 0.0033 ج | 0.02 ج | 0.04 ج | |
| تحميل رمح | الحمل الشعاعي المسموح به | 15 ن | 15 ن | 25 ن | 30 ن | 60 ن |
| الحمل التوجه المسموح به | 10 ن | 10 ن | 20 ن | 25 ن | 40 ن | |
| موقع الميناء | استدار الجانب أو استدار محوري | |||||
| حجم المنفذ (منفذ جانبي، ومنفذ محوري) | م3×0.5 | M5 × 0.8 | ||||
| نطاق زاوية قابل للتعديل * 2) | 0 إلى 90 درجة | |||||
*1) تأكد من استخدام المشغل ضمن نطاق السرعة القابل للتعديل. قد يؤدي تجاوز نطاق السرعة المنخفضة (0.3 ثانية/90 درجة) إلى التصاق الوحدة أو عدم تشغيلها.
بالنسبة للحجم 10، عند الحاجة إلى التشغيل بالسرعة القصوى (0.03 ثانية/90 درجة)، يجب ضبط ضغط التشغيل على 0.35 ميجا باسكال أو أعلى.
*2) نطاق الضبط في الجدول هو 100 درجة.
مواصفات ريشة واحدة
التجويف (مم) | 10 | 15 | 20 | 30 | 40 | |
| زاوية الدورية | 90 درجة، 180 درجة، 270 درجة | |||||
| وسيط العمل | الهواء (غير التشحيم) | |||||
| ضغط إثبات | 1.05 ميجا باسكال | 1.5 ميجا باسكال | ||||
| درجة حرارة العمل | 5 إلى 60 ℃ | |||||
| الأعلى. ضغط العمل | 0.7 ميجا باسكال | 1.0 ميجا باسكال | ||||
| دقيقة. ضغط العمل | 0.2 ميجا باسكال | 0.15 ميجا باسكال | ||||
| نطاق تعديل وقت الدوران s/90° *1) | 0.03 إلى 0.3 | 0.04 إلى 0.3 | 0.07 إلى 0.5 | |||
| الطاقة الحركية المسموح بها* 1) | 0.00015 ج | 0.001 ج | 0.003 ج | 0.02 ج | 0.04 ج | |
| 0.00025 ج | 0.0004 ج | 0.015 ج | 0.03 ج | |||
| تحميل رمح | الحمل الشعاعي المسموح به | 15 ن | 15 ن | 25 ن | 30 ن | 60 ن |
| الحمل التوجه المسموح به | 10 ن | 10 ن | 20 ن | 25 ن | 40 ن | |
| موقع الميناء | استدار الجانب أو استدار محوري | |||||
| حجم المنفذ (منفذ جانبي، منفذ محوري) | م3×0.5 | M5 × 0.8 | ||||
| نطاق زاوية قابل للتعديل * 3) | 0 إلى 230 درجة | 0 إلى 240 درجة | 0 إلى 230 درجة | |||
*1) تأكد من استخدام المشغل ضمن نطاق السرعة القابل للتعديل. قد يؤدي تجاوز نطاق السرعة المنخفضة (0.3 ثانية/90 درجة) إلى التصاق الوحدة أو عدم تشغيلها.
بالنسبة للحجم 10، عند الحاجة إلى التشغيل بالسرعة القصوى (0.03 ثانية/90 درجة)، يجب ضبط ضغط التشغيل على 0.35 ميجا باسكال أو أعلى.
*2) تشير الأرقام العلوية في هذا القسم في الجدول إلى عامل الطاقة عند استخدام المصد المطاطي (في نهاية الدوران)، والأرقام السفلية تشير إلى عامل الطاقة عند عدم استخدام المصد المطاطي.
*3) نطاق الضبط في الجدول هو 270 درجة.
