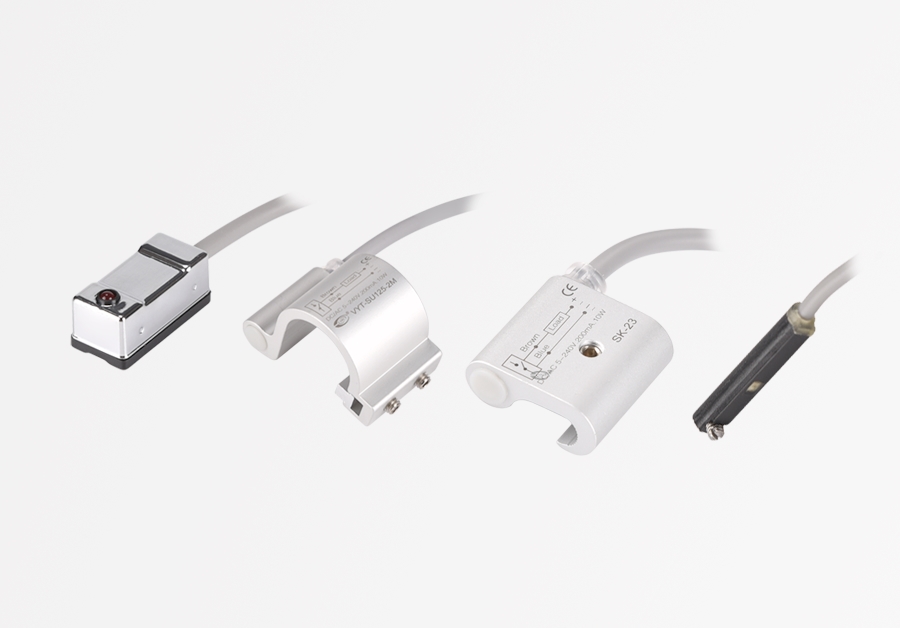

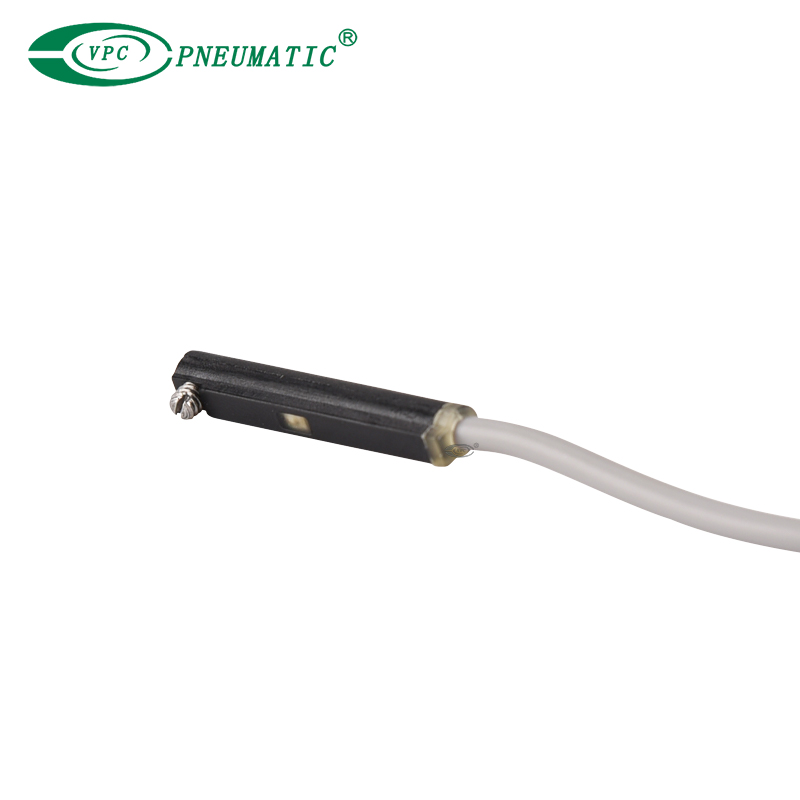

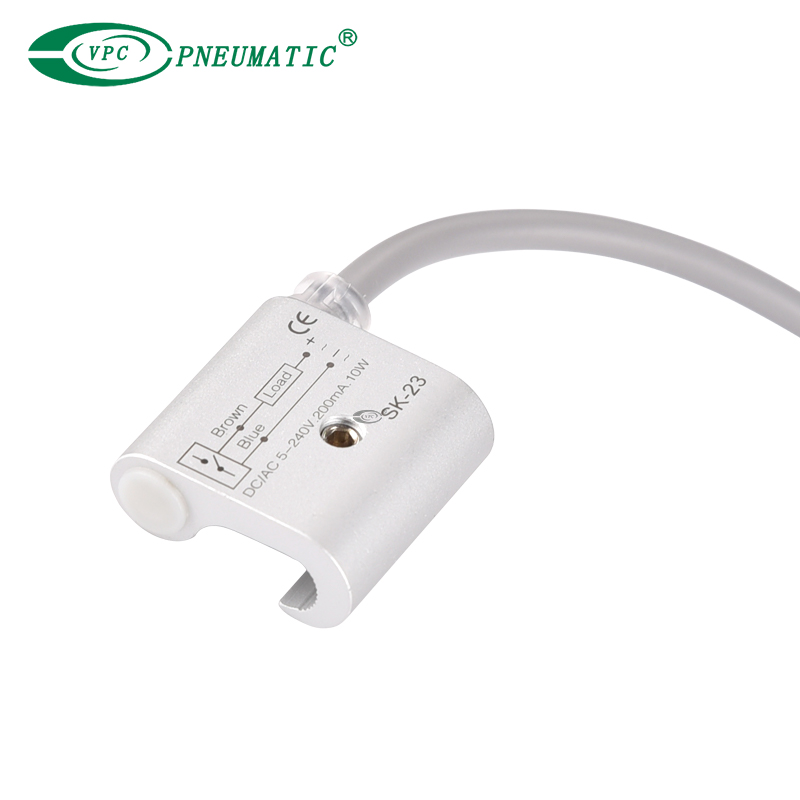

تتمثل الوظيفة الرئيسية لمفتاح القصب التلقائي في التحقق من تشغيل مكبس الأسطوانة بحيث يمكن تثبيت قضيب المكبس وإيقافه عند موضع معين . يتم استخدامه عادةً مع صمام الملف اللولبي لاكتشاف موضع الأسطوانة وإكمال حركة الأسطوانة. لديها الخصائص التالية:

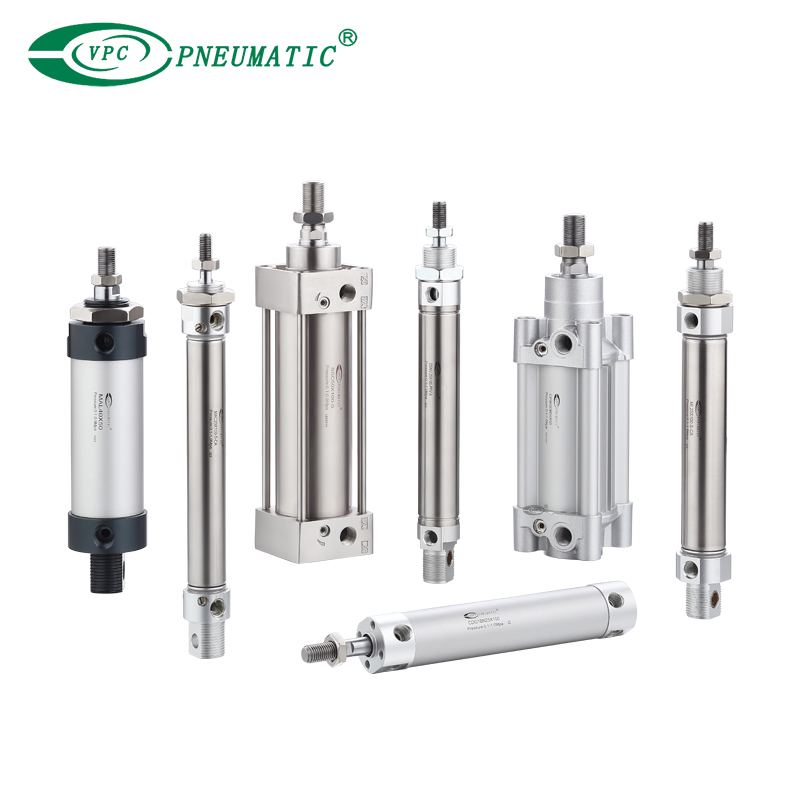

1. تنوع قوي، مناسب لمجموعة متنوعة من أنواع الأسطوانات الهوائية .
2. حساسية عالية ، حجم صغير، استجابة سريعة، عمر طويل.
3. سهلة التركيب، لا ضوضاء، ومجهزة بمؤشر LED.
1. مبدأ العمل
عندما تتحرك الحلقة المغناطيسية للأسطوانة بالقرب من مفتاح القصب، سيتم استشعار القصب المغناطيسي للمفتاح المغناطيسي ، مما يتسبب في إغلاق الصدمة الكهربائية وتوليد إشارة كهربائية.
عندما تغادر الحلقة المغناطيسية منطقة مفتاح الحث، تفقد القصبة المغناطيسية مغناطيسيتها المستحثة، مما يتسبب في فصل الصدمة الكهربائية واختفاء الإشارة الكهربائية.
بهذه الطريقة، يمكن فحص حركة موضع مكبس الأسطوانة، وبالتالي التحكم في عمل صمام الملف اللولبي المقابل .
2. أنواع المفاتيح المغناطيسية

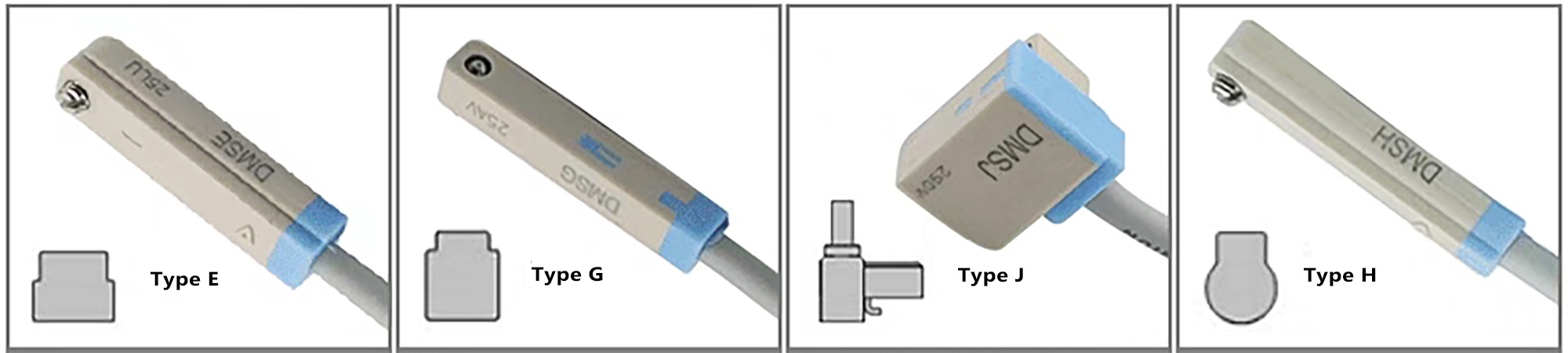

اكتب | نوع الاتصال مفتاح القصب المغناطيسي | مفتاح إلكتروني بدون تلامس |
مبدأ العمل | يتم ممغنطة القصب المعدنية وتنجذب إلى بعضها البعض تحت تأثير المجال المغناطيسي ، وبالتالي توصيل الدائرة وإرسال الإشارة . مثل مفتاح القصب أو مفتاح القصب المغناطيسي. | يعتمد على المكونات الإلكترونية لاستشعار المجال المغناطيسي وإشارات الإخراج. لا يوجد أي اتصال ميكانيكي، ويتم تحقيق عملية التبديل من خلال الإشارات الكهربائية. مثل مستشعر القاعة أو مستشعر المقاومة المغناطيسية. |
نطاق الجهد | 5 فولت-240 فولت تيار مستمر/تيار متردد | 5 فولت-30 فولت تيار مستمر |
إشارة الإخراج | الإخراج عبارة عن إشارة تشغيل/إيقاف بسيطة ، مناسبة للتحكم البسيط في الدائرة. | تتوفر إشارة الإخراج بأشكال مختلفة (مثل الإشارات التناظرية , PNP/NPN ، وما إلى ذلك)، وهي متوافقة مع أنظمة التشغيل الآلي الحديثة. |
طلب | مناسبة لمناسبات التحكم غير الحرجة ذات , التردد المنخفض ، مثل الكشف البسيط عن الموضع. | إنها مناسبة للمناسبات ذات التردد العالي , والدقة العالية ومتطلبات مقاومة التداخل العالية ، مثل الأتمتة الصناعية والتحكم في الأسطوانة عالية السرعة. |
3. العوامل التي يجب مراعاتها عند اختيار مفتاح القصب

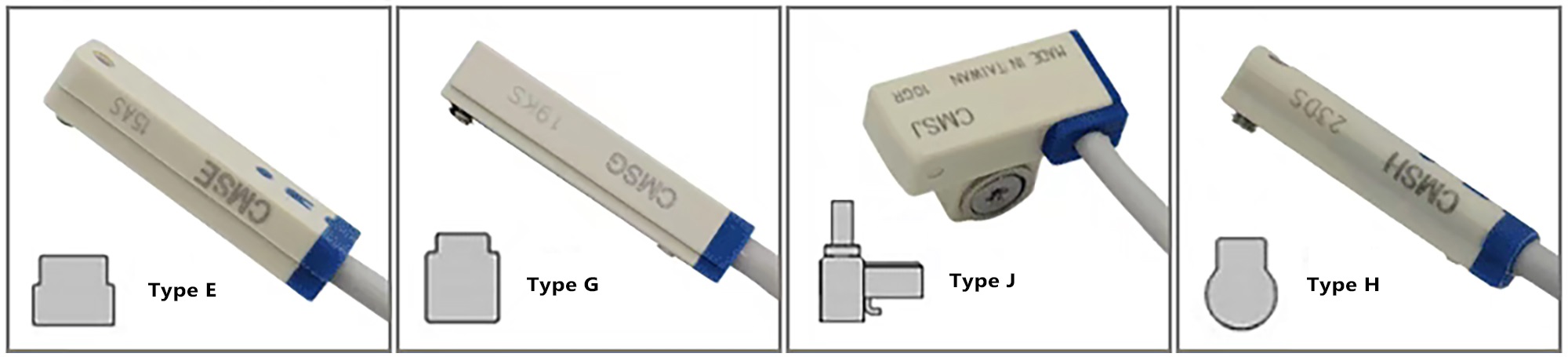

① نوع الاسطوانة الهوائية | الأنواع المختلفة من الأسطوانات لها طرق تركيب مختلفة ونماذج مفاتيح مغناطيسية مقابلة. شوط ينبغي أيضًا مراعاة الأسطوانة وبيئة الاستخدام . |
② تحميل الجهد | - مستشعر القصب من نوع الاتصال مناسب لمجموعة واسعة من الفولتية، بما في ذلك التيار المتردد والتيار المستمر. - الأنواع غير المتصلة عادة ما تكون مناسبة للجهد أقل من 30 فولت. |
③ استخدم نظام الأسلاك | - معظم المفاتيح المغناطيسية ذات الملامسات تكون من النوع ثنائي الأسلاك . لا يحتوي أنبوب القصب الأساسي على قطبية، ولكن بما أن المفاتيح المغناطيسية تحتوي عمومًا على أضواء مؤشر، إذا كانت متصلة في الاتجاه المعاكس، فسيعمل المفتاح ولكن ضوء المؤشر لن يضيء، أو سيتلف ضوء المؤشر ولن يعمل المفتاح. - يستخدم النوع غير التلامسي مكونات أشباه الموصلات ، والتي تكون بشكل عام مكونة من 3 أسلاك ، مقسمة إلى نوع NPN ونوع PNP (يتم استخدام NPN في الغالب في آسيا والمحيط الهادئ واليابان، ويستخدم PNP بشكل شائع في أوروبا). سواء كان النوع اللاتلامسي مكونًا من 3 أسلاك أو سلكين، فلا يمكن عكسه لأن المكونات التي يستخدمها لها قطبية. |
④ الحمل المناسب | مثل المرحلات ووحدات التحكم في البرامج ودوائر IC وصمامات الملف اللولبي وما إلى ذلك. |
⑤ طريقة التركيب | هناك أربع طرق للتركيب: التثبيت المباشر، والقوس، والشريط، وقضيب الربط، وما إلى ذلك. |
* فرضية استخدام المفتاح المغناطيسي هي أنه يجب استخدامه مع أسطوانة مغناطيسية، أي أن المكبس يحتوي على حلقة مغناطيسية.

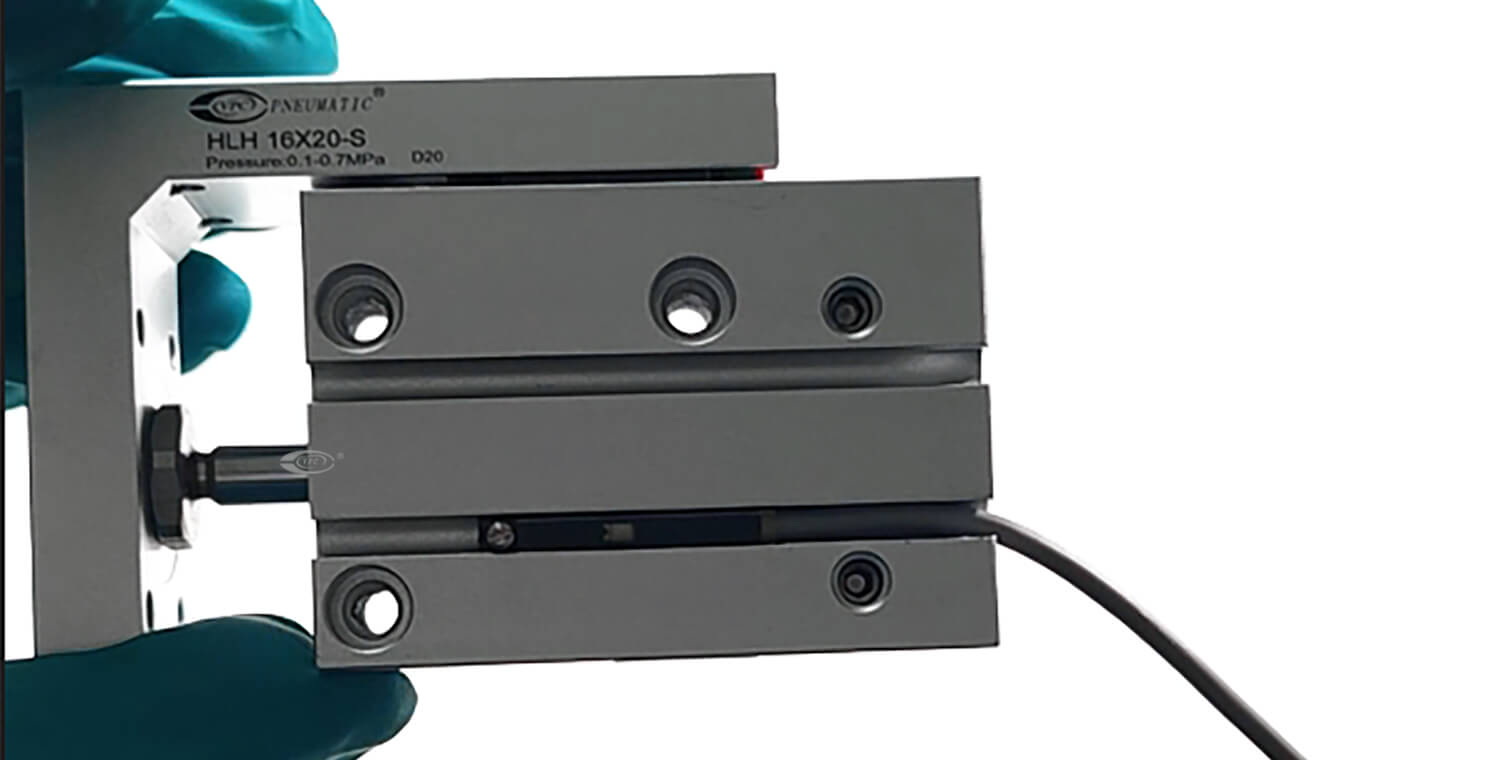

تركيب السكك الحديدية

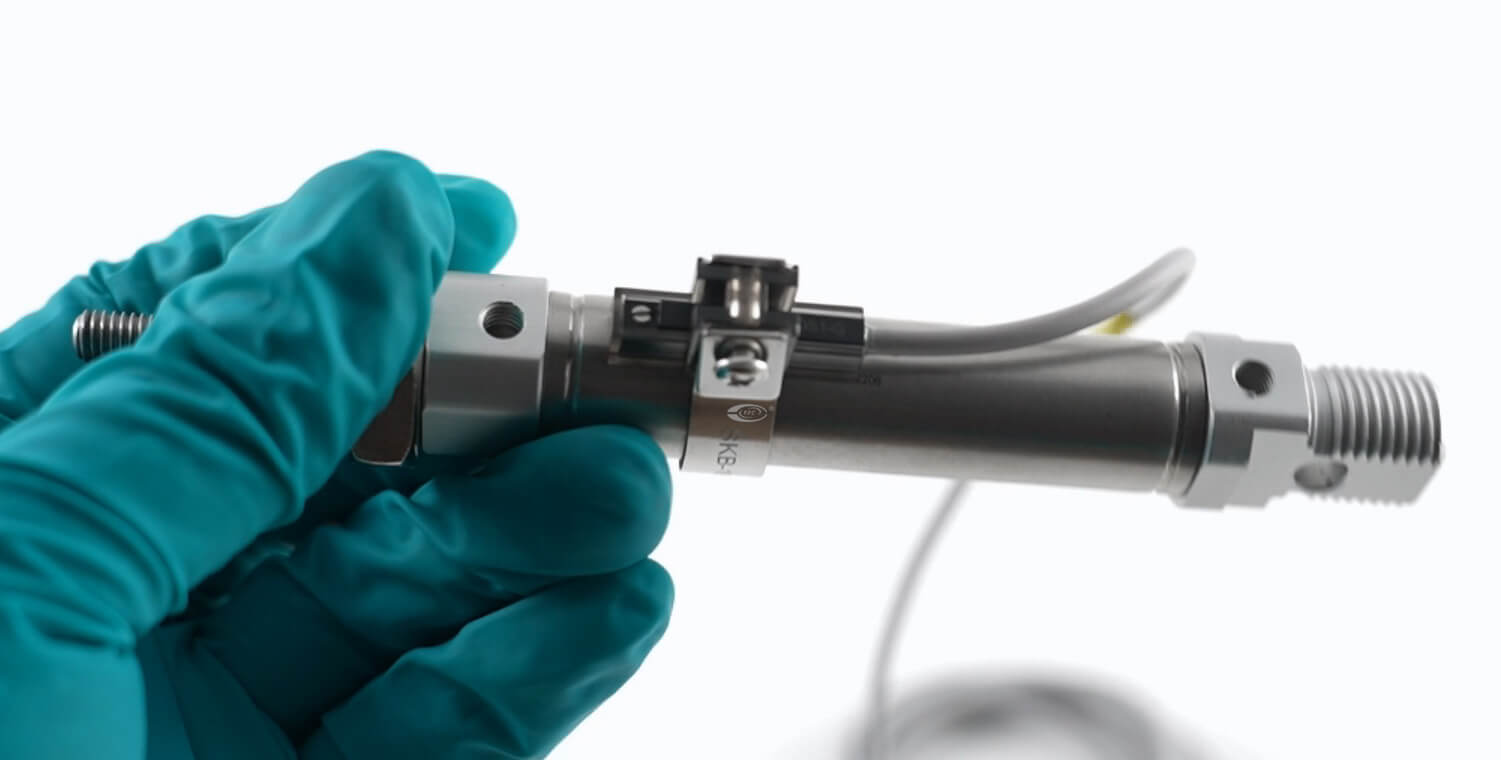

تركيب الفرقة

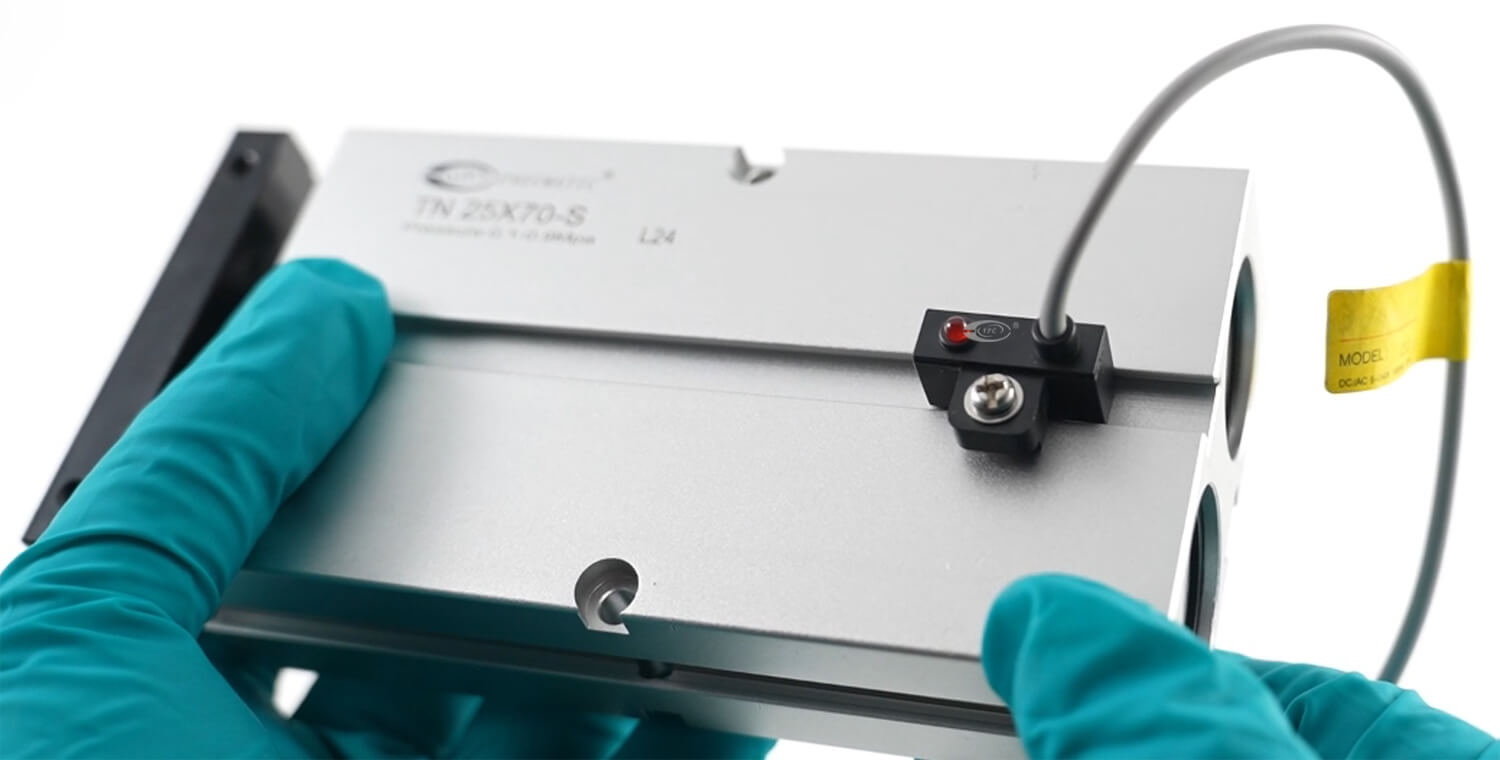

التركيب المباشر

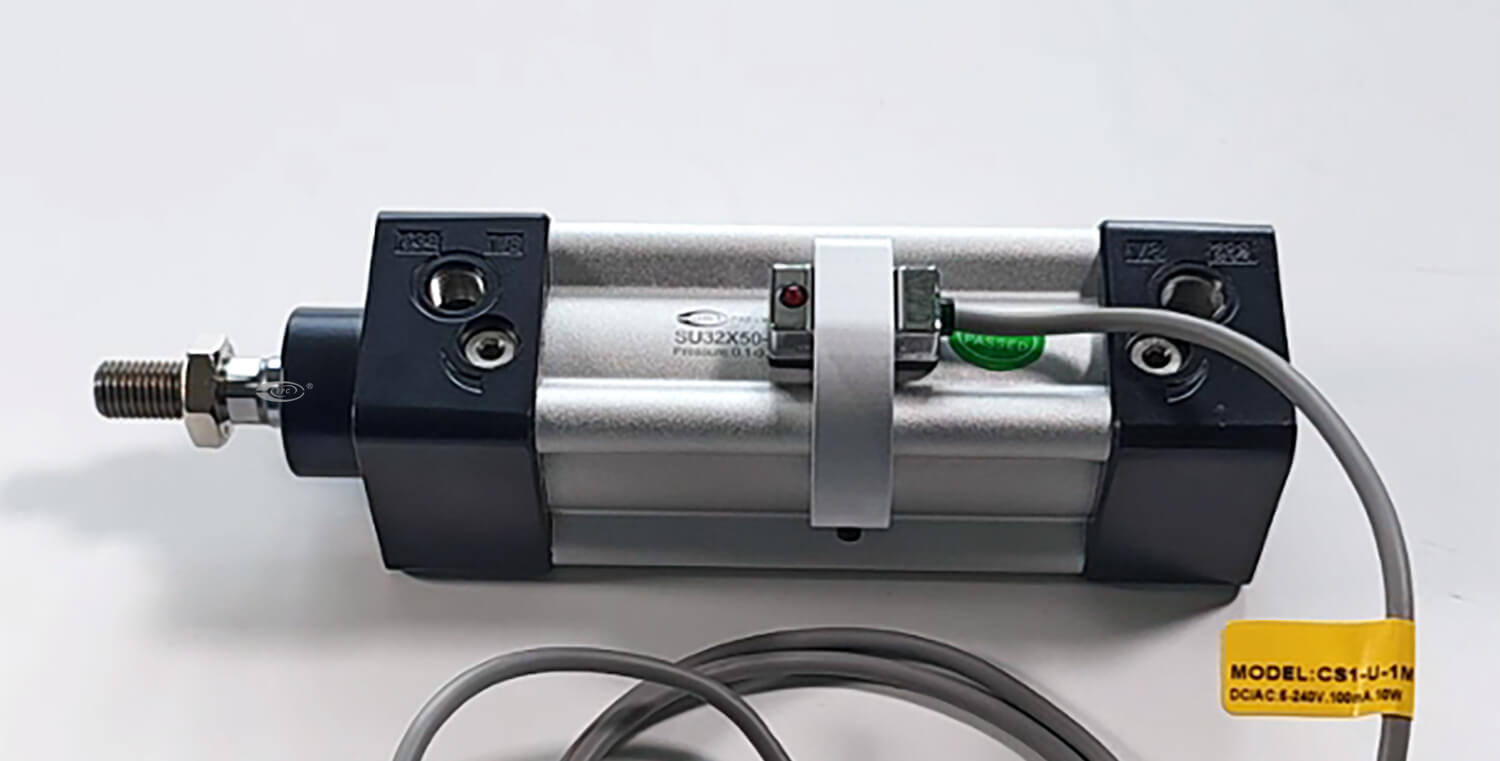

تركيب قوس

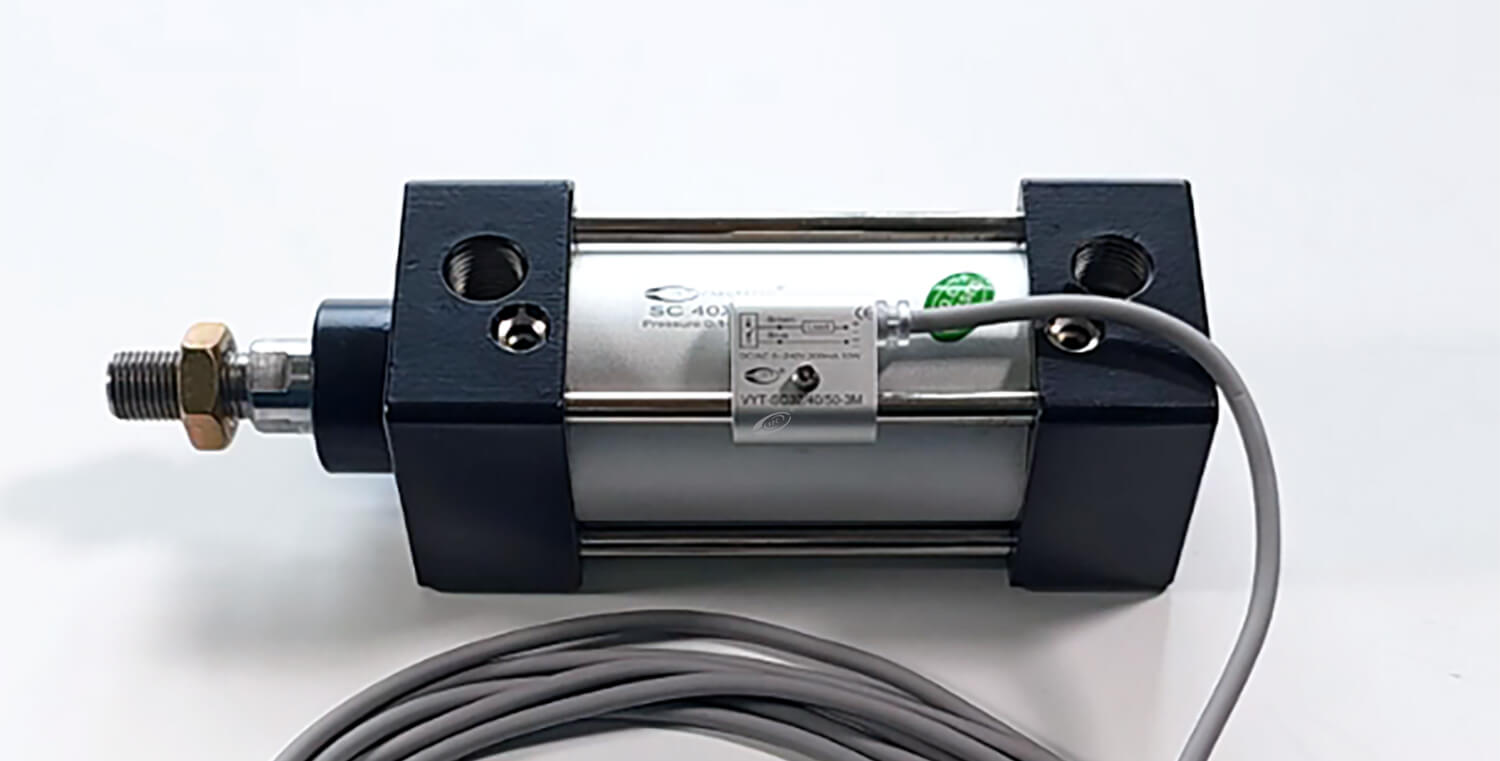

تركيب قضيب التعادل
4. فحص السلامة
① نظرًا لأن المفتاح المغناطيسي غالبًا ما يكون في حالة صالحة للعمل، يلزم إجراء صيانة وفحص منتظم لمنع حدوث خلل في المفتاح.
② تحقق من بيئة عمل المفتاح المغناطيسي وحافظ على البيئة جافة وفي درجة الحرارة العادية.
③ تحقق مما إذا كان السلك تالفًا. سيؤدي تلف السلك إلى ضعف العزل أو كسر السلك . إذا وجد أن السلك تالف، فيجب استبدال المفتاح أو إصلاح السلك.
④ قم بربط البراغي الصغيرة لمفتاح الحث لمنع مفتاح الحث من الفك أو التحول؛ إذا تحركت، فيجب إعادة ضبطها إلى الموضع الصحيح ثم تشديدها.

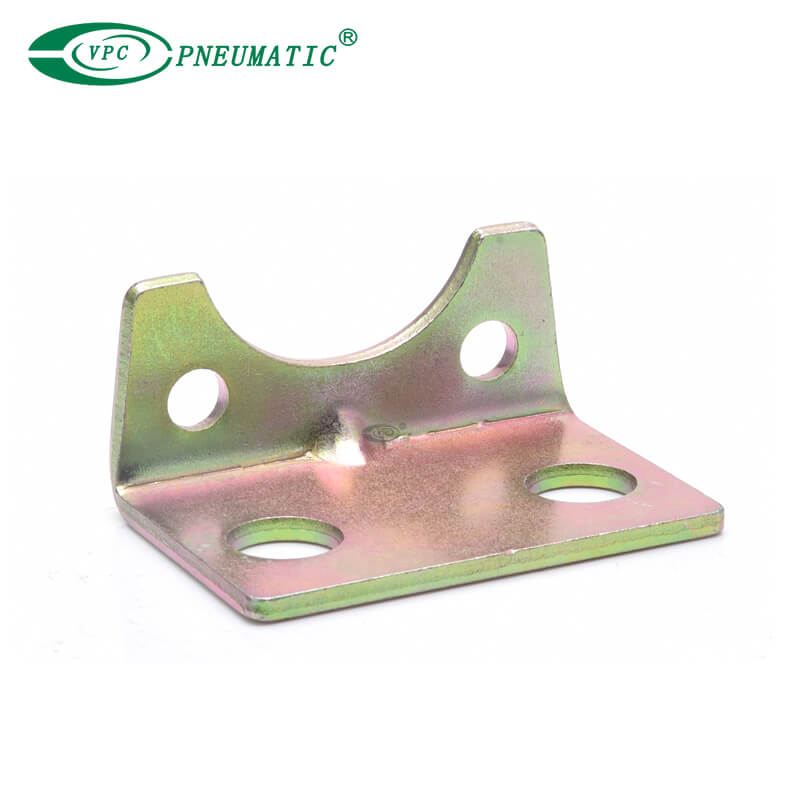

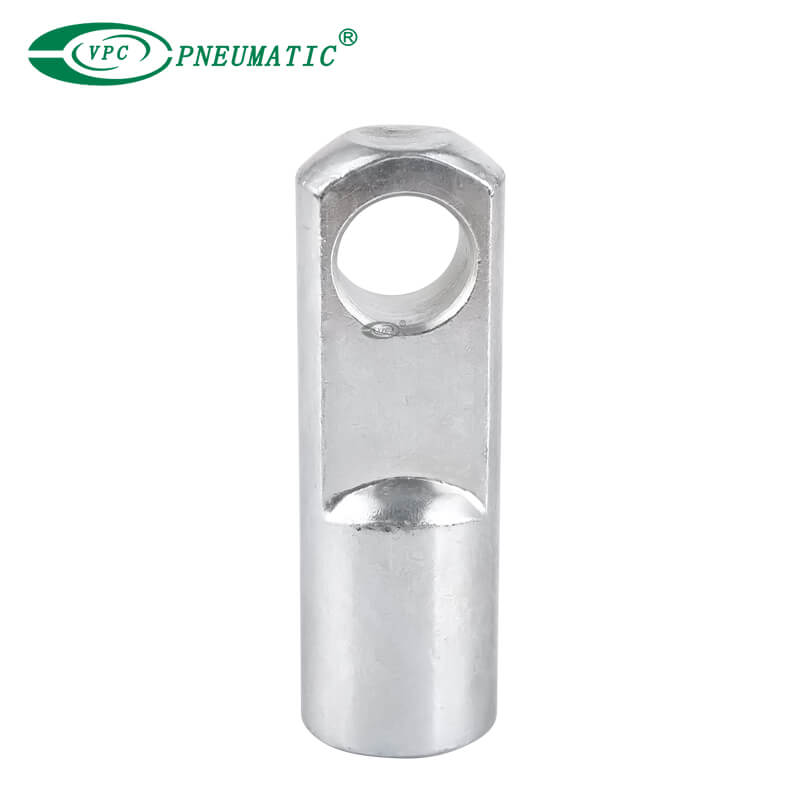

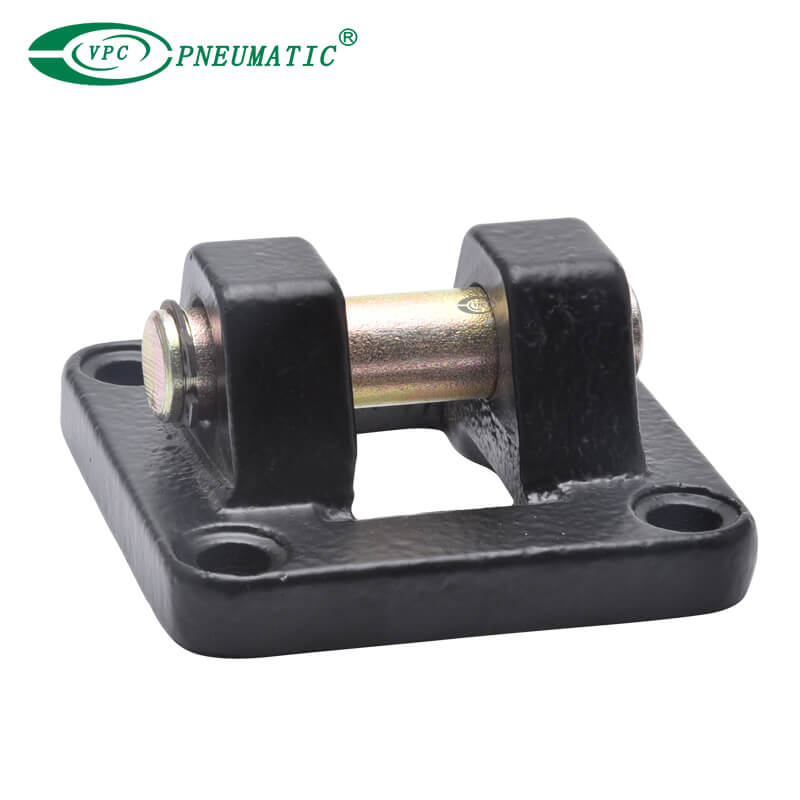

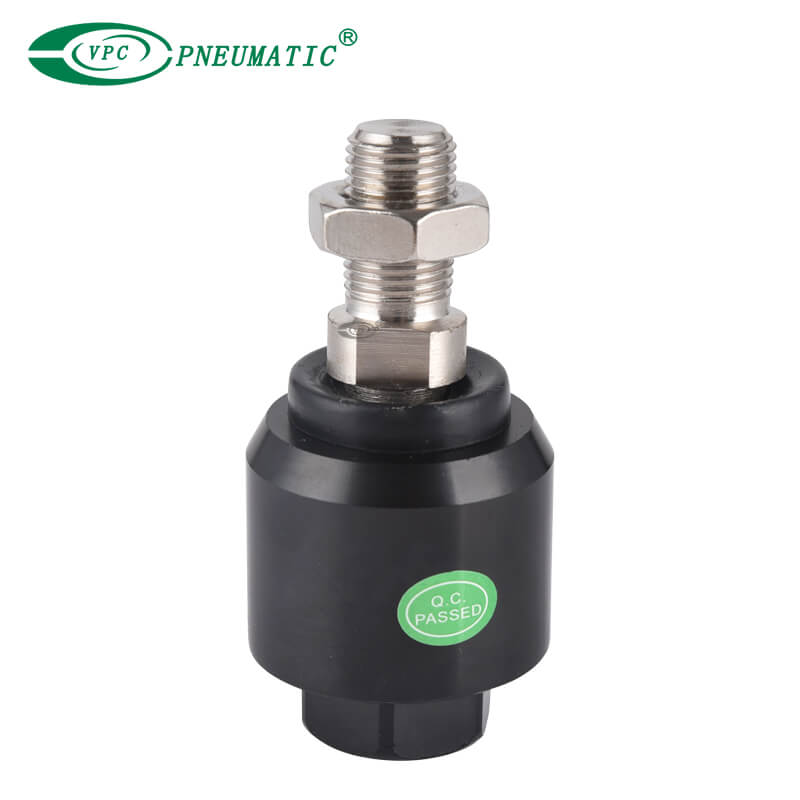

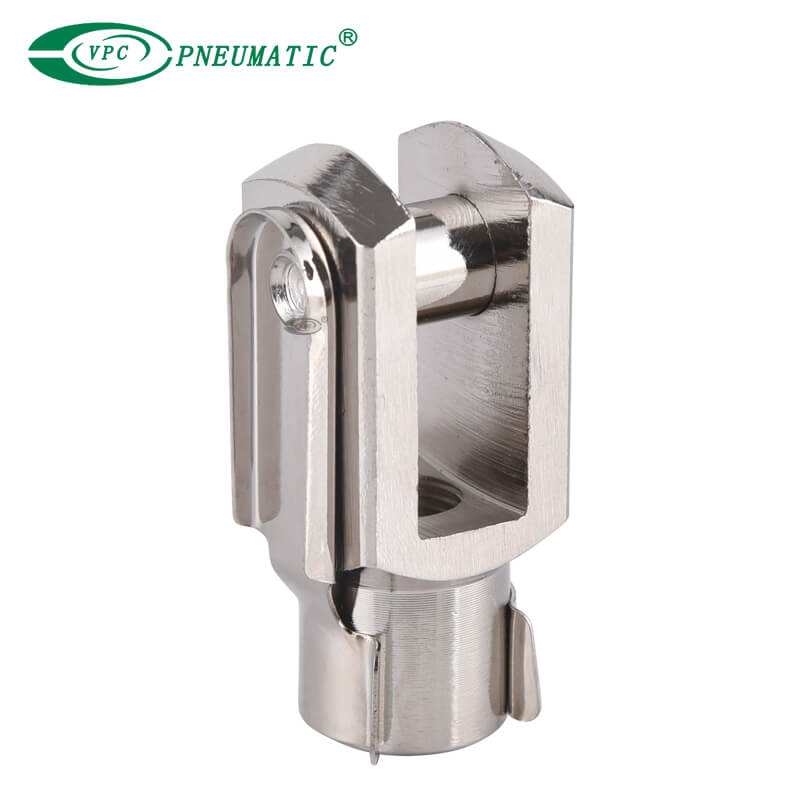

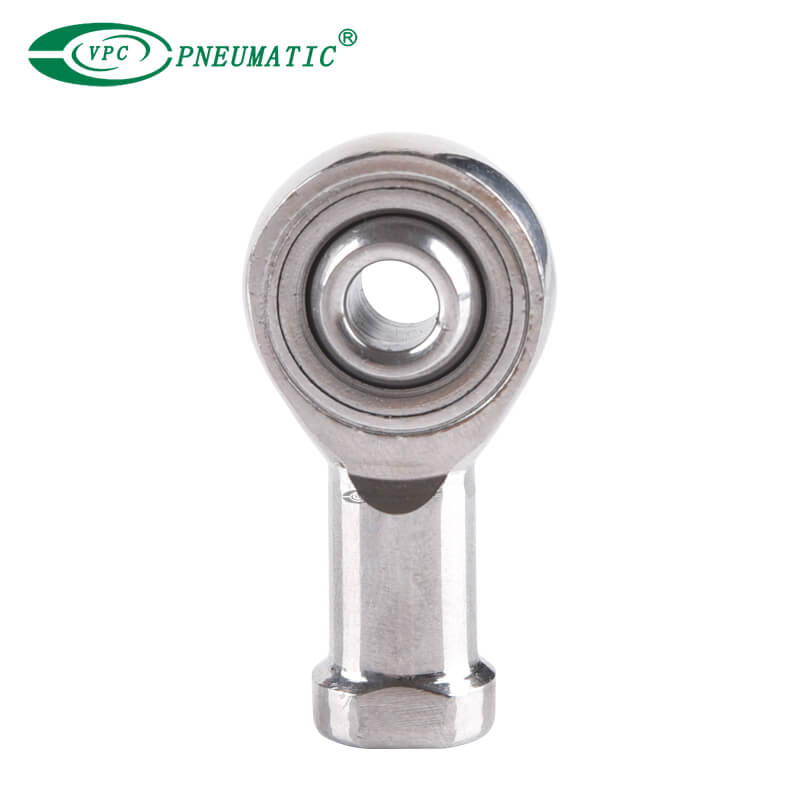

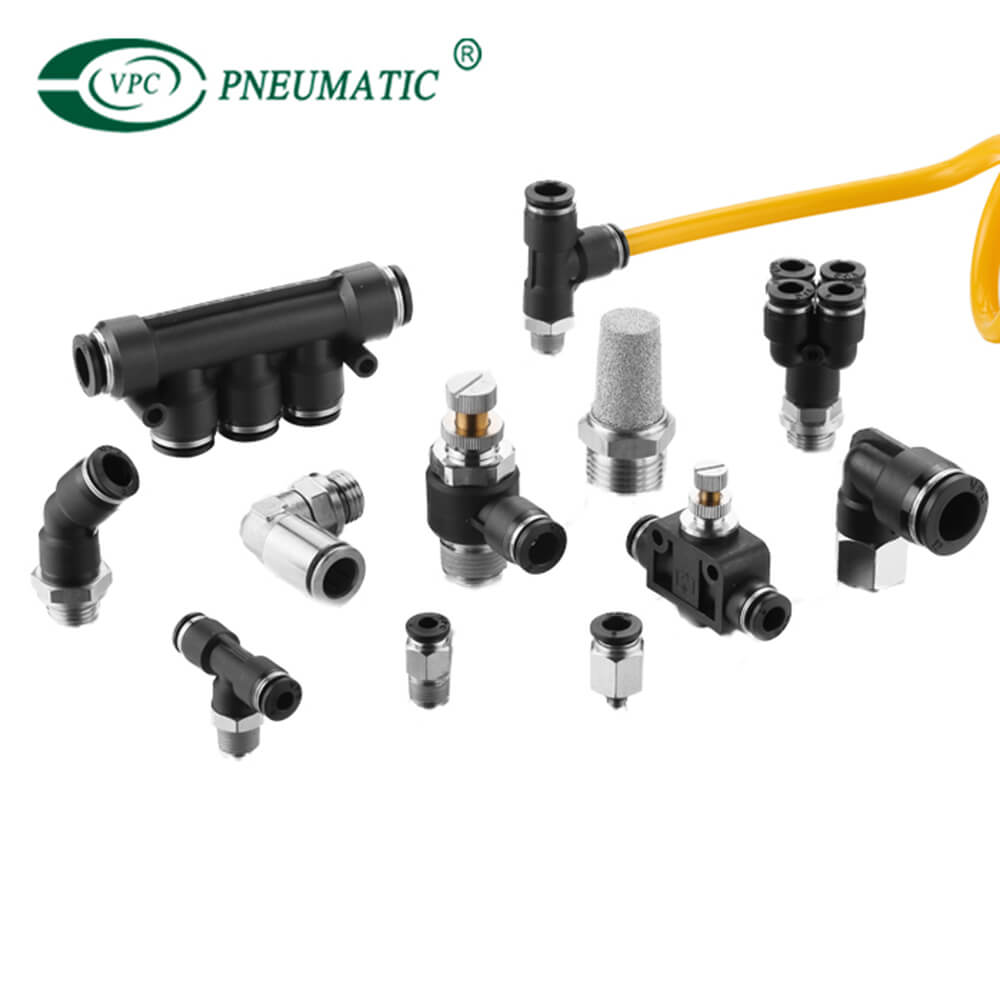

بالطبع، بالإضافة إلى استخدامها مع المفاتيح المغناطيسية، يمكن أيضًا توصيل أسطوانة الهواء بمجموعة متنوعة من الملحقات الأخرى لتحقيق وظائف مختلفة وتحسين الأداء، مثل ملحقات أسطوانة الهواء، , وصمامات الملف اللولبي، , وصمامات , التحكم في السرعة، والموصلات ، وما إلى ذلك.
محتوى تكميلي

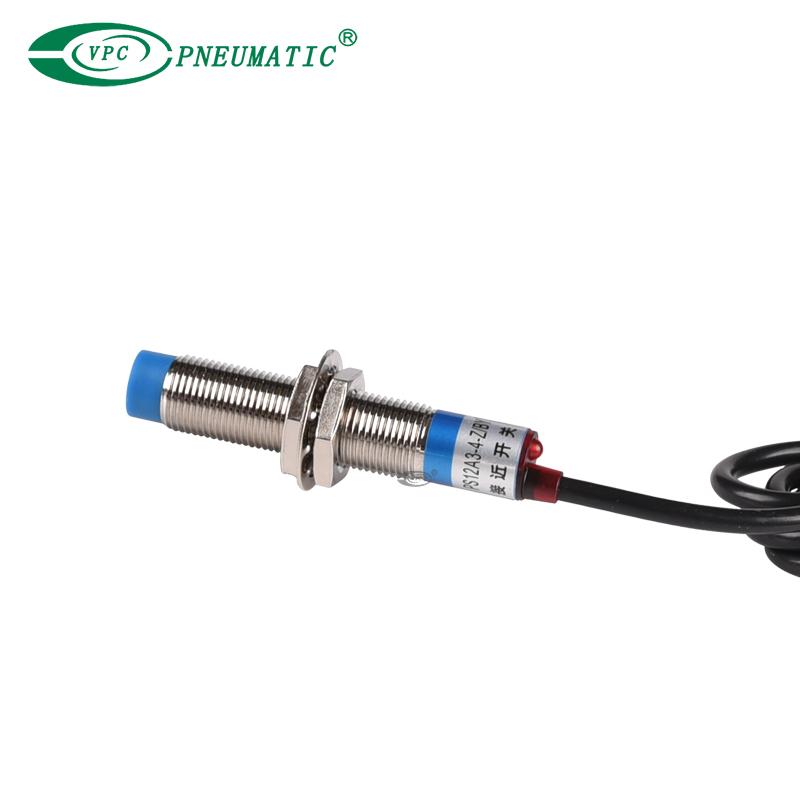

التبديل المغناطيسي مقابل مفتاح القرب
وجه | التبديل المغناطيسي | تبديل القرب |
مبدأ العمل | ويتم الكشف عن طريق استشعار التغيرات في المجال المغناطيسي. (مثل المغناطيس أو الحلقة المغناطيسية داخل مكبس الأسطوانة) | الكشف من خلال المجال الكهرومغناطيسي لجسم الاستشعار أو الجسم المعدني أو تغيير الوسط. |
كائن الكشف | - الأجسام المغناطيسية أو المكونات المغناطيسية (مثل المكابس الاسطوانة) | - معدن (حثي) - المعادن وغير المعدنية (بالسعة) |
تثبيت | يتم تثبيته عادةً بالقرب من الأسطوانة أو المكونات المغناطيسية الأخرى. | للتركيب المستقل أو اختبار المعدات غير المغناطيسية. |
بيئة الاستخدام | بيئة التثبيت , المدمجة , الضيقة الصغيرة . | مجال مغناطيسي قوي أو بيئة التداخل المغناطيسي. |
طلب | - كشف موضع مكبس الاسطوانة - ردود الفعل إشارة النظام الهوائي - كشف موقف متعدد النقاط - التطبيق في بيئة متربة، تهتز أو قاسية | - كشف الأجسام المعدنية أو غير المعدنية - الكشف الآلي عن المعدات (مثل عد , التحكم في الحد أو مراقبة التدفق ) - كشف الأجسام بسرعة عالية - تطبيق البيئة غير المغناطيسية |
ما سبق يدور حول كيفية اختيار مستشعر القصب والفرق بين المستشعر المغناطيسي ومستشعر القرب. إذا كان لديك أي أسئلة أخرى، يرجى الاتصال بـ VPC . سنكون سعداء بتزويدك بمزيد من المساعدة الاحترافية في مجال علم الخصائص الهوائية.
