1. ما هي أسطوانة ISO؟
تعتبر أسطوانة ISO معيارًا للمشغلات الهوائية التي طورتها المنظمة الدولية للتوحيد (ISO). يضمن هذا المعيار أن يفي المحركات الهوائية معايير موحدة من حيث أبعاد التثبيت , قطرها وطول السكتة الدماغية.
لذلك ، المختلفة فإن العلامات التجارية , المصنعة ، والموديلات قابلة للتبديل بسهولة طالما أنها تلبي نفس أسطوانات ISO.
معيار الأسطوانة الهوائية
| النظام القياسي | المناطق المعمول بها | النماذج القياسية المشتركة | سمات | قابلية التبادل |
| ISO | عالمي | ISO 6431 ، ISO 15552 ، ISO 21287 ، ISO 6432 | أبعاد موحدة ، تستخدم عالميا | العلامات التجارية المختلفة قابلة للتبديل |
| VDMA | ألمانيا وأوروبا | VDMA 24562 ، VDMA 24552 DIN ISO 6432 /155552 | المعايير الألمانية المبكرة ، التي تم استبدالها الآن إلى حد كبير بـ ISO 15552 ؛ متوافق مع بعض المعدات القديمة | أقرب إلى ISO 15552 |
| جيس | اليابان ، شرق آسيا | JIS B 8367 ، JIS Mini Pneumatic Cylinder | الأبعاد مع بعض الاختلافات مقارنة ISO ؛ يوجد عادة في المعدات اليابانية | يتطلب البعض محولات |
| NFPA | الولايات المتحدة | اسطوانة NFPA القياسية | في المقام الأول الإمبراطورية ، معظمها اسطوانات مربعة ؛ مناسبة لآلات أمريكا الشمالية | يختلف عن ISO |
* إذا كان لديك أي أسئلة حول معايير ISO للأسطوانات الهوائية ، فيرجى الاتصال بـ VPC Pneumatic.

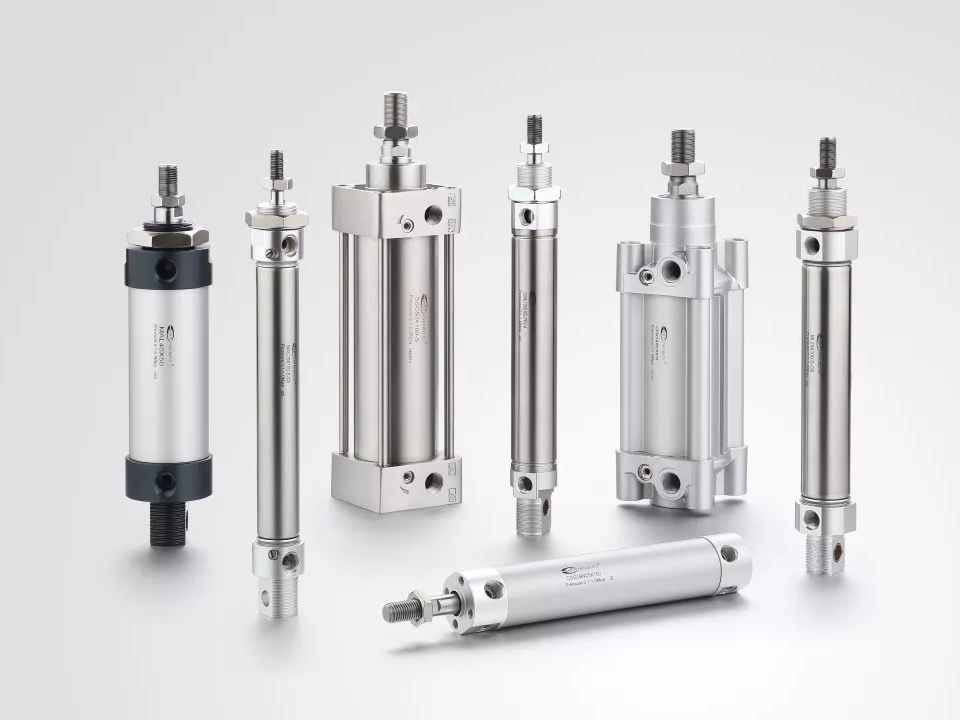

2. ما هي أنواع أسطوانات ISO؟

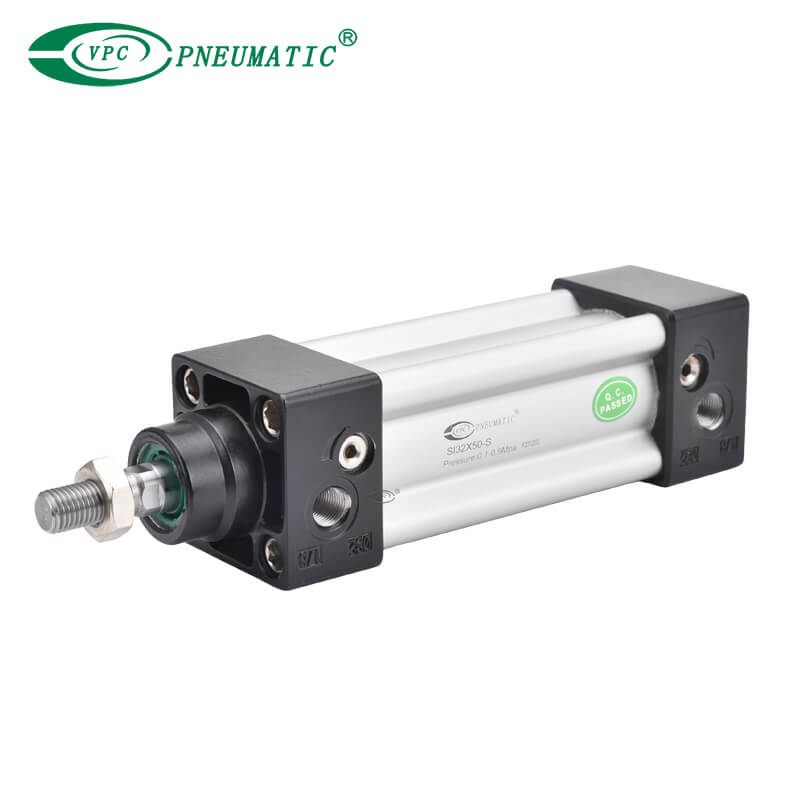

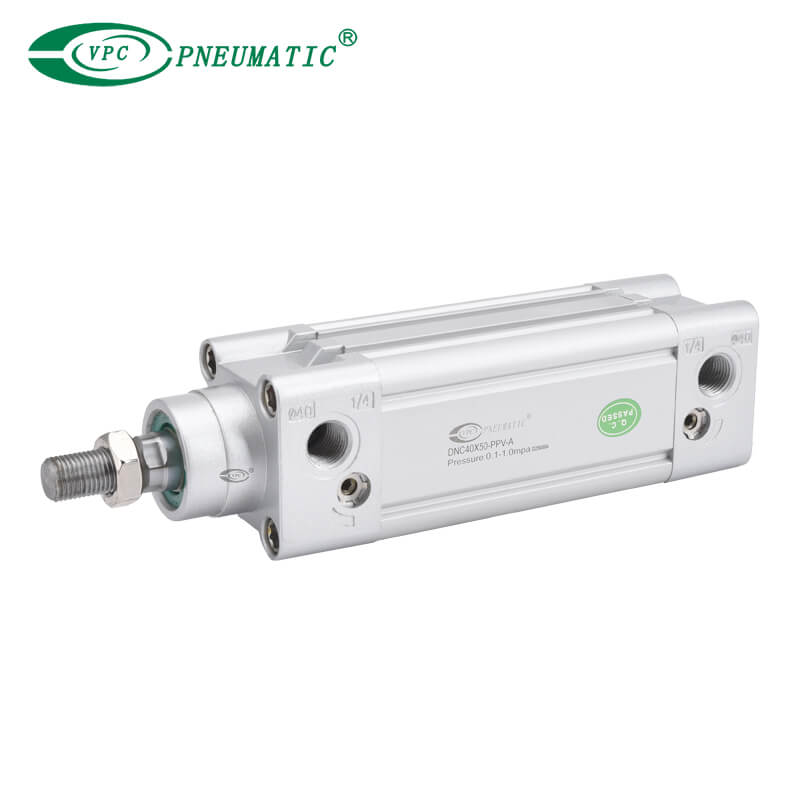

① ISO 15552 - أسطوانة قياسية
ISO 15552: 2018 - طاقة السوائل الهوائية - أسطوانات مع تصاعد قابلة للفصل ، 1 000 كيلو باسكال (10 بار) سلسلة ، من 32 ملم إلى 320 مم - أبعاد أساسية ، التثبيت والملحقات.
(من: https://www.iso.org/standard/66921.html)
الميزات الرئيسية:
قابلية التبادل العالية: بديل لـ ISO 6431 و VDMA القياسية الألمانية 24562.
وسادة الهواء القابلة للتعديل القياسية للتحكم في نهاية السكتة الدماغية السلس.
مغناطيس مدمج في مكبس الأسطوانة لاستشعار الموضع.
متوفر في العديد من الإنشاءات القوية ، بما في ذلك أنماط التعادل والربطة.
تتوفر مجموعة واسعة من ملحقات الأسطوانة .
② ISO 6432 - اسطوانة صغيرة/مستديرة
ISO 6432: 2015 طاقة السوائل الهوائية - أسطوانات قضيب مفردة ، 1 000 كيلو باسكال (10 بار) ، تلبيس من 8 مم إلى 25 مم - الأبعاد الأساسية والمتصاعدة.
(من: https://www.iso.org/standard/64054.html)
الميزات الرئيسية:
الحجم الصغير والبنية المدمجة ، مثالية للتطبيقات المقيدة للفضاء .
وسادة مرنة مدمجة للوسادة ، غير قابلة للتعديل.
متوفر في الفولاذ المقاوم للصدأ.
التثبيت المرن عبر المواضيع على الغطاء الأمامي أو الإكسسوارات المتصاعدة في الخلف.

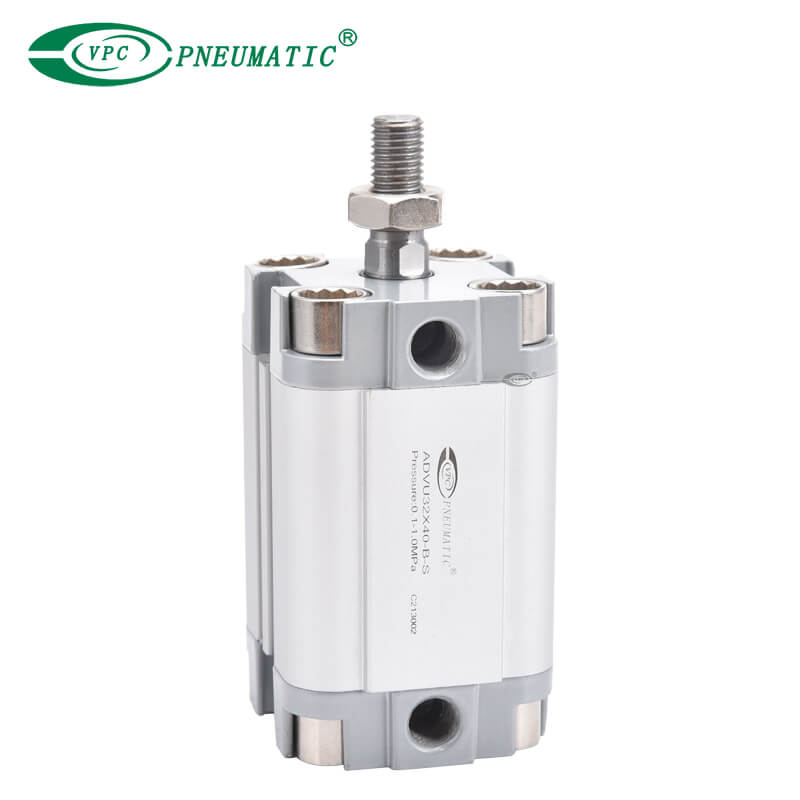

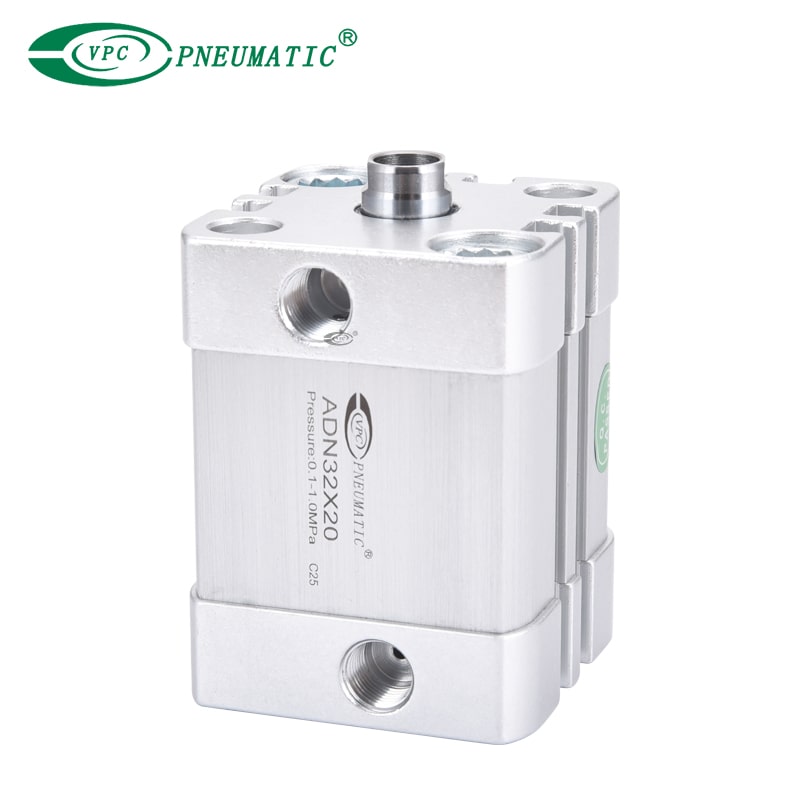

③ ISO 21287 - اسطوانة مدمجة
ISO 21287: 2018 - طاقة السوائل الهوائية - أسطوانات مضغوطة ، 1 000 كيلو باسكال (10 بار) ، مع أبعاد من 20 ملم إلى 200 مم - أبعاد أساسية ومتصاعدة.
الميزات الرئيسية:
مع نفس التجويف والسكتة الدماغية ، يتراوح طولها الإجمالي من 40 ٪ إلى 50 ٪ من أسطوانة ISO 15552.
إنه يتميز بوسادة مرنة مدمجة.
يمكن تركيبه في الجزء , السفلي , أو جانب الأسطوانة ، مما يلغي الحاجة إلى أقواس التثبيت الإضافية.
تعادل قوة الإخراج الخاصة بها أسطوانة قياسية من نفس التجويف ، مما يضمن دفعًا كافيًا حتى في المساحات المحصورة.
ISO15552 VS ISO6431 VS ISO6432 VS ISO21287
| صفات | ISO 15552 | ISO 6431 / VDMA | ISO 6432 | ISO 21287 |
| الاسم المشترك | الملف الشخصي/التعادل الأسطوانات | ( المعيار القديم ) | أسطوانات صغيرة/مستديرة | اسطوانة مدمجة |
| نطاق قطر الأسطوانة | 32 - 320 مم | (نفس ISO 15552) | 8 - 25 مم | 20 - 200 مم |
| الأبعاد الرئيسية | مربع/بوزي/ربطة عنق | (نفس ISO 15552) | جولة نحيفة | ميدان العنيد |
| الميزات الأساسية | براعة قوية و وظائف شاملة | المعيار التاريخي ، استبدل | مضغوط للأحمال الخفيفة | البعد المحوري القصير للغاية |
| نوع وسادة | وسادة الهواء القابلة للتعديل (المعيار) | وسادة الهواء القابلة للتعديل (شائع) | وسادة مرنة | وسادة وسادة مرنة (قياسية) |
| قابلية التبادل | ISO 6431/VDMA متوافق | حل محل توافق ISO 15552 | معيار مستقل | معيار مستقل |
| شروط التشغيل المعمول بها | الأتمتة الصناعية العامة | إصلاح المعدات القديمة | الدقة ، الحمل الخفيف ، مساحة صغيرة | مساحة التثبيت محدودة للغاية |
3. كيفية اختيار أسطوانة ISO القياسية؟
① تحديد متطلبات التطبيق : تحديد التوجه المطلوب ، السحب ، السرعة ، بيئة التشغيل ، إلخ.
② حدد معيار ISO المناسب :
تصميم المشروع الجديد: إعطاء الأولوية لمعايير ISO 15552 الأكثر عالمية.
إصلاح المعدات/الاستبدال: تأكد من معيار ISO الذي تتوافق معه الأسطوانة الحالية. ( يمكن لـ ISO 15552 استبدال أسطوانات ISO 6431 الأقدم .)
متطلبات السوق/العملاء المحددة: على سبيل المثال ، قد تتطلب الصادرات إلى أمريكا الشمالية معايير NFPA.
③ حدد نوع الأسطوانة : استنادًا إلى متطلبات المساحة والتحميل ، اختر بين المعيار (ISO 15552) أو مضغوط (ISO 21287) أو مصغرة (ISO 6432).
④ تحديد معلمات محددة : التجويف ، السكتة الدماغية ، طريقة التثبيت (شفة ، القدم ، trunnion ، إلخ) ، نوع وسادة ، مرفقات نهاية قضيب.
4. لماذا معايير ISO مهمة للأسطوانات الهوائية؟
قابلية التبادل : يمكن تبادل الأسطوانات من علامات تجارية مختلفة مباشرة طالما أنها تلتزم بنفس معايير ISO.
التصميم المبسط والمشتريات : يمكن للمهندسين التصميم بناءً على أبعاد قياسية ، مما يلغي الحاجة إلى حجز مساحة لماركات محددة. يمكن لموظفي المشتريات أيضًا العثور على موردين مؤهلين في جميع أنحاء العالم.
الصيانة المبسطة والتكاليف المخفضة : أثناء صيانة المعدات ، يمكن للمهندسين بسرعة أن يتم استبدال قطع الغيار ببساطة عن طريق اختيار قطع الغيار بناءً على معايير ISO. بالنسبة للمنتجات المبالغ فيها ، يمكن العثور على بدائل لخفض تكاليف الإنتاج.
ضمان الجودة : لا تحدد معايير ISO الأبعاد فحسب ، بل تغطي أيضًا تصنيفات الضغط وطرق التوسيد ودقة السكتة الدماغية وعوامل أخرى ، مما يضمن وجود خط أساسي لجودة المنتج.

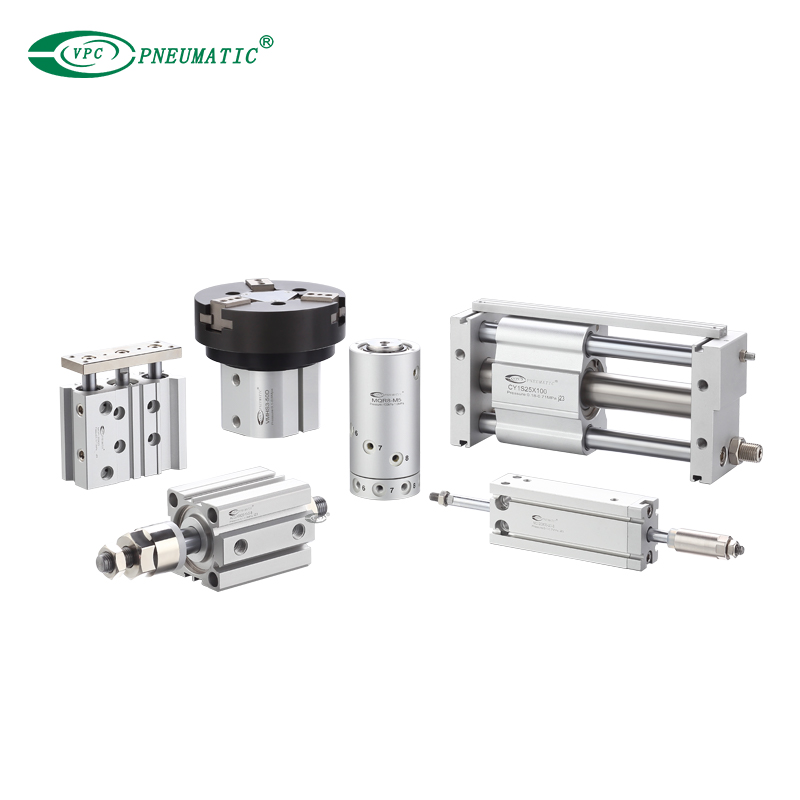

5. الأسطوانات والتطبيقات غير القياسية

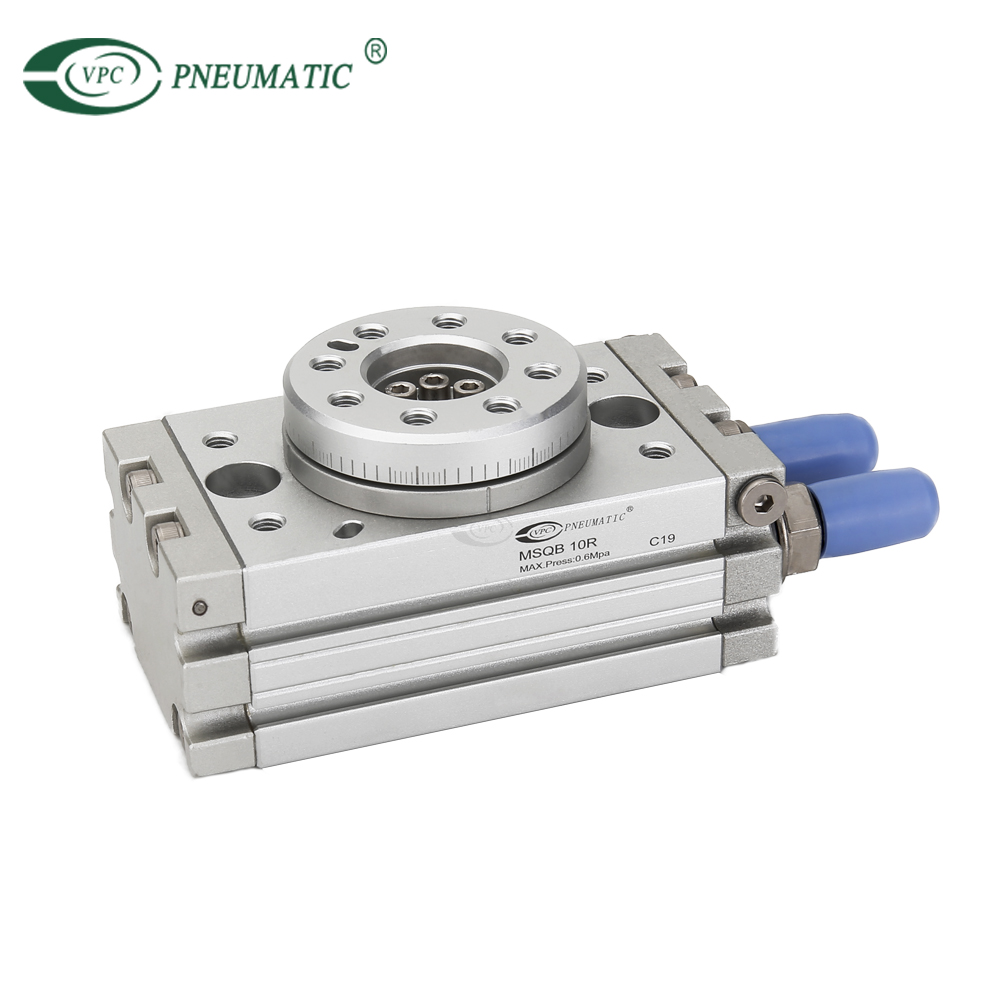

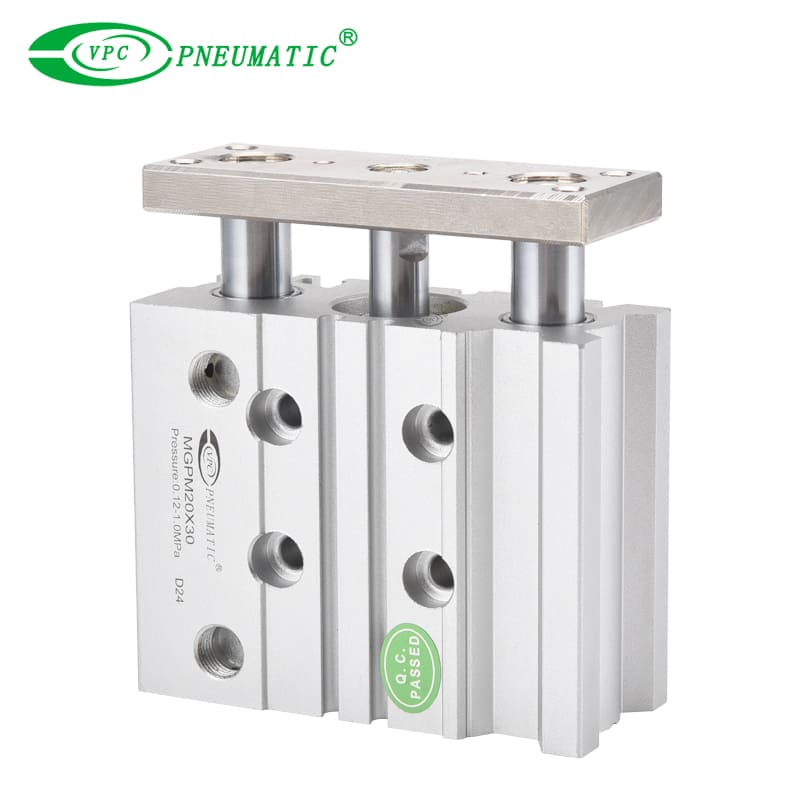

غالبًا ما يكون لأسطوانات , الدوران الأسطوانات ، والأسطوانات الموجهة في كثير من الأحيان معايير الشركة المصنعة الخاصة بها بدلاً من المعايير الدولية الموحدة. في ظروف التشغيل الخاصة (مثل ارتفاع درجات الحرارة , المقاومة للانفجار ، والدرجة الغذائية ) ، هناك حاجة إلى أسطوانات مع مواد خاصة وأختام.
يتم تصنيع أسطواناتنا بما يتوافق مع معايير ISO ، مما يضمن إمكانية التبادل الكامل والتوافق مع العلامات التجارية الأخرى. يمكننا أيضًا تخصيصها وفقًا لمواصفاتك. اتصل بفريق VPC Pneumatic الفني للعثور على المنتج المناسب لك!
