| مادة: | |
|---|---|
| ضغط العمل: | |
| نوع التمثيل: | |
| وسيط العمل: | |
وصف المنتج

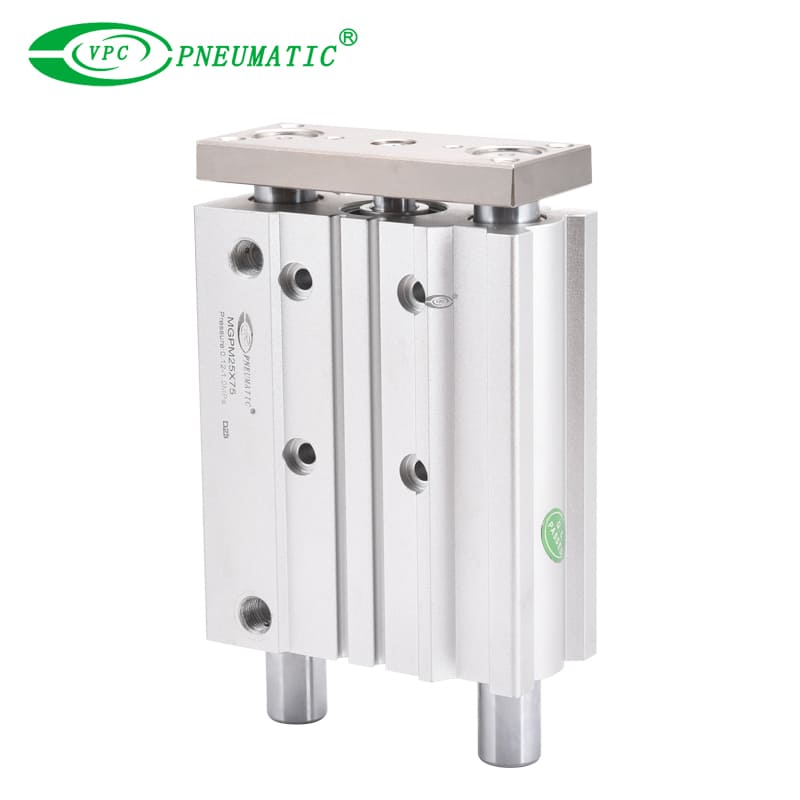

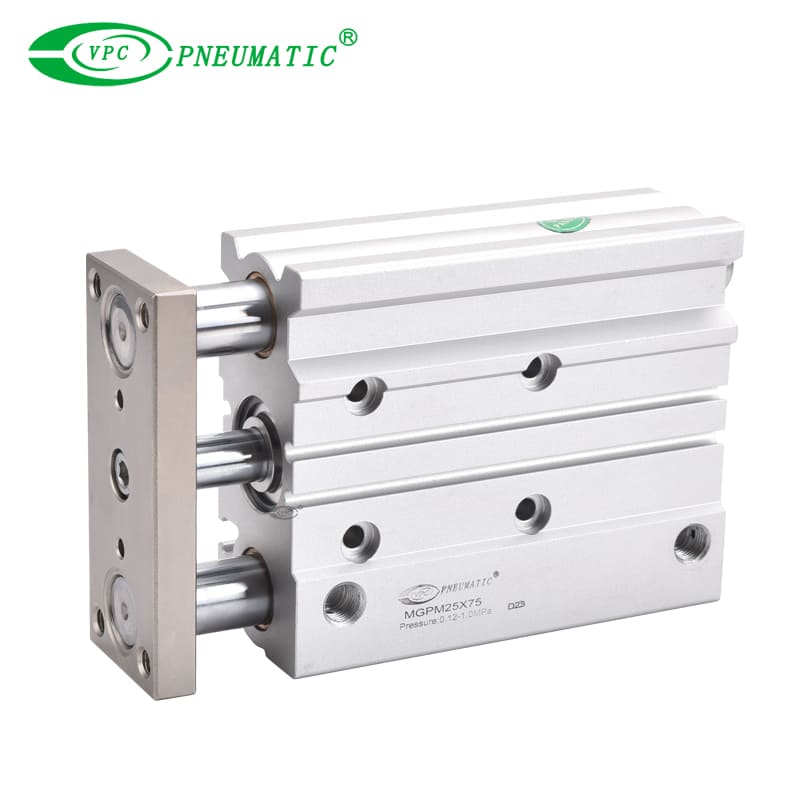

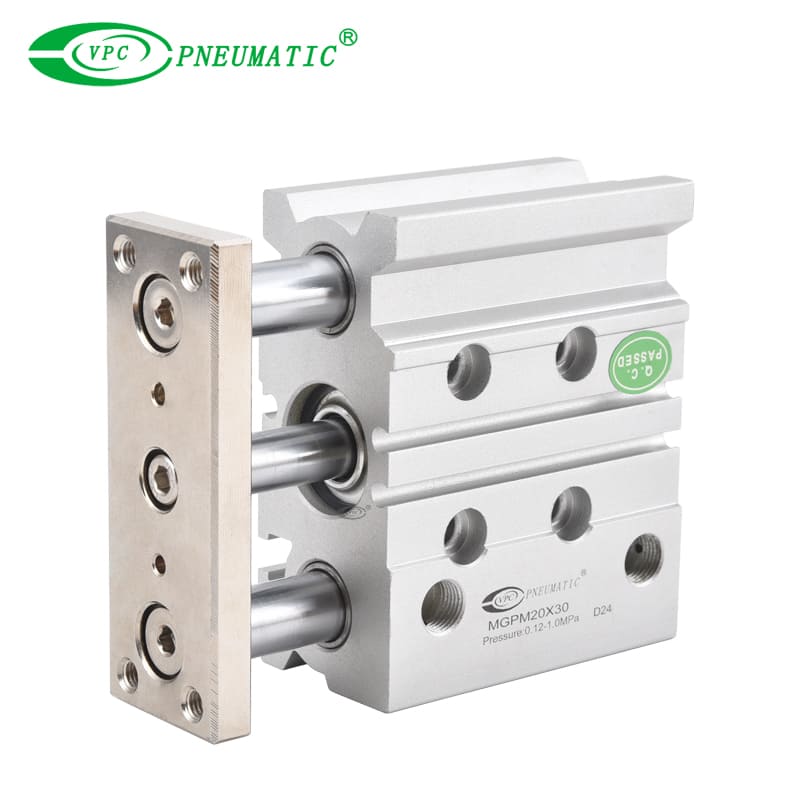

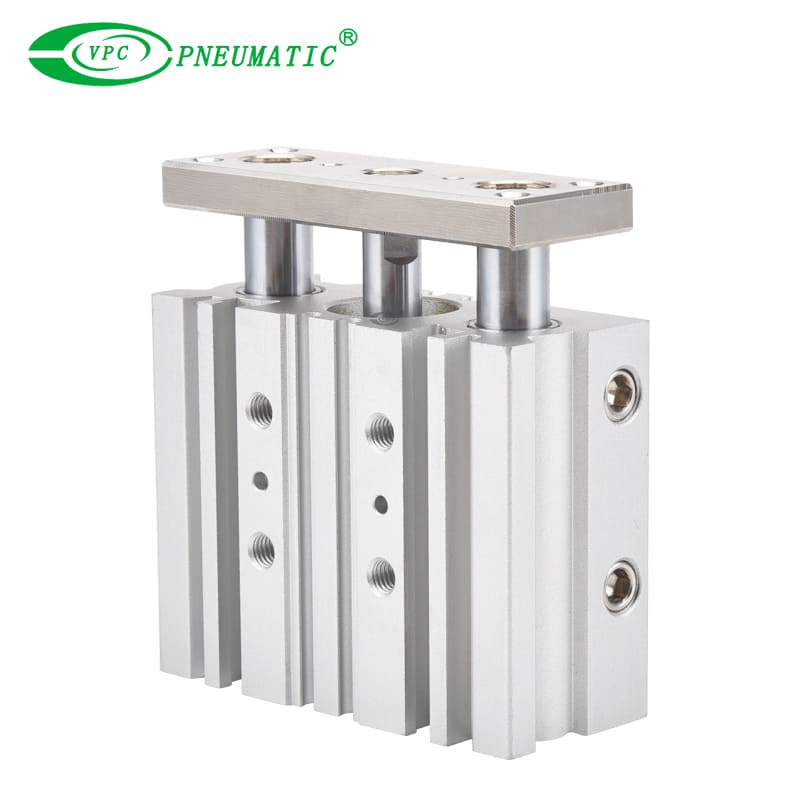

تم تصميم أسطوانة دليل MGPM Compact لتطبيقات الحمل عالية الجوانب الموجودة في معالجة المواد والرفع والتوقف. تستخدم الأسطوانة تصميمًا فائقًا من خلال دمج جسم الأسطوانة كجزء من جسم التوجيه. مع زيادة طول السكتة الدماغية ، يزيد طول الحامل ، وبالتالي تعزيز سعة حمل الحمل للأسطوانة.
مواصفات المنتج
| التجويف (مم) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| وسيط العمل | الهواء النظيف (تصفية 40μm) | ||||||||||
| نوع التمثيل | التمثيل المزدوج | ||||||||||
| ضغط إثبات | 1.5mpa | ||||||||||
| الأعلى. ضغط العمل | 1.0mpa | ||||||||||
| دقيقة. ضغط العمل | 0.12MPA | 0.1MPA | |||||||||
| درجة حرارة العمل | -10 إلى 60 ℃ (بدون تجميد) | ||||||||||
| نطاق السرعة | 50 إلى 500 مم/ثانية | 50 إلى 400 مم/ثانية | |||||||||
| نوع وسادة | المصد المطاطي على كلا الطرفين | ||||||||||
| تشحيم | غير مطلوب (غير لوب) | ||||||||||
| التسامح من السكتة الدماغية | +1.5mm 0 ملم | ||||||||||
| accuacy غير الدوران | محمل الشريحة | ± 0.08 ° | ± 0.07 درجة | ± 0.06 درجة | ± 0.05 درجة | ± 0.08 ° | |||||
| محمل جلبة الكرة | ± 0.01 درجة | ± 0.09 ° | ± 0.08 ° | ± 0.06 درجة | ± 0.05 درجة | ||||||
| حجم الميناء | M5x0.8 | G1/8 | G1/4 | G3/8 | |||||||
الأبعاد الرئيسية
* 1 ) راجع تفاصيل القسم EE لشكل φ12 إلى φ25 مع السكتة الدماغية أو أقل 50 .
*2) يسمح استخدام فتحة ( عرض XA ، الطول XB ، العمق 3 ) بتسامح ملعب دبوس مريح ، مع فتحة الدبوس ( عمق φxa H9 6 , ) كمرجع ، دون التأثير على دقة التثبيت .
*3) لحجم التجويف φ12 و φ16 ، يتوفر منفذ M5 × 0.8 فقط .
* 4) لحجم التجويف φ20 أو أكثر ، يتوفر اختيار RC ، NPT ، G.
*1) يتيح استخدام فتحة (عرض XA ، الطول XB ، العمق XC) تسامحًا مريحًا في ملعب الدبوس ، مع فتحة الدبوس ( عمق φxa H9 , XL ) كمرجع ، دون التأثير على دقة التثبيت .
*2) اختيار RC ، NPT ، منفذ G متاح .
*1) يسمح استخدام فتحة ( عرض x6 ، الطول 7 ، العمق 5) بتسامح دبوس مريح ، مع ثقب الدبوس ( φ6 H9 عمق 10 ) , كمرجع ، دون أن يؤثر على الدقة الشديدة .
*2) اختيار RC ، NPT ، منفذ G متاح .
كتالوج PDF
