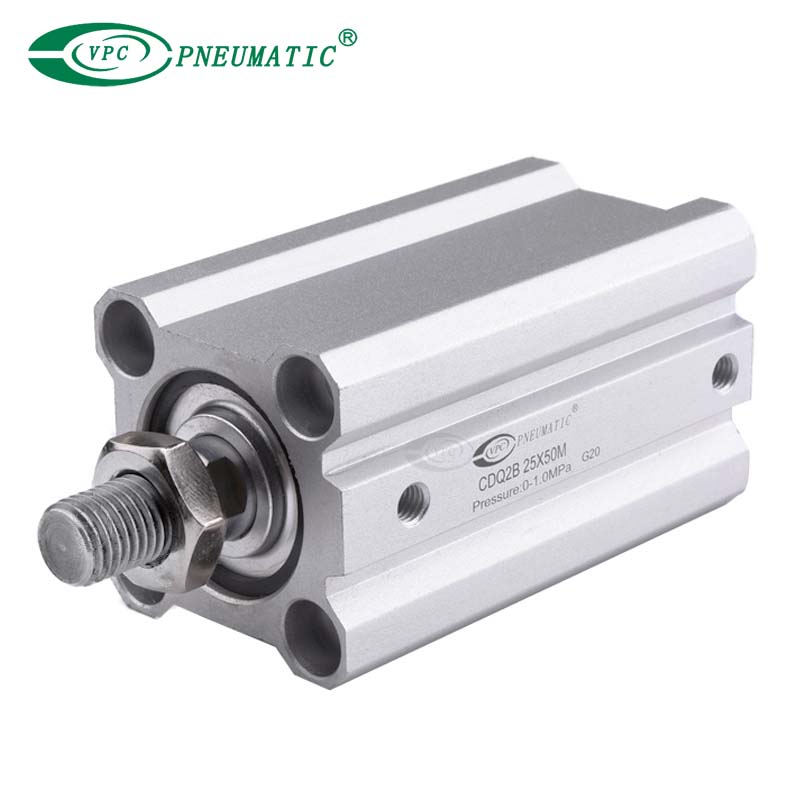

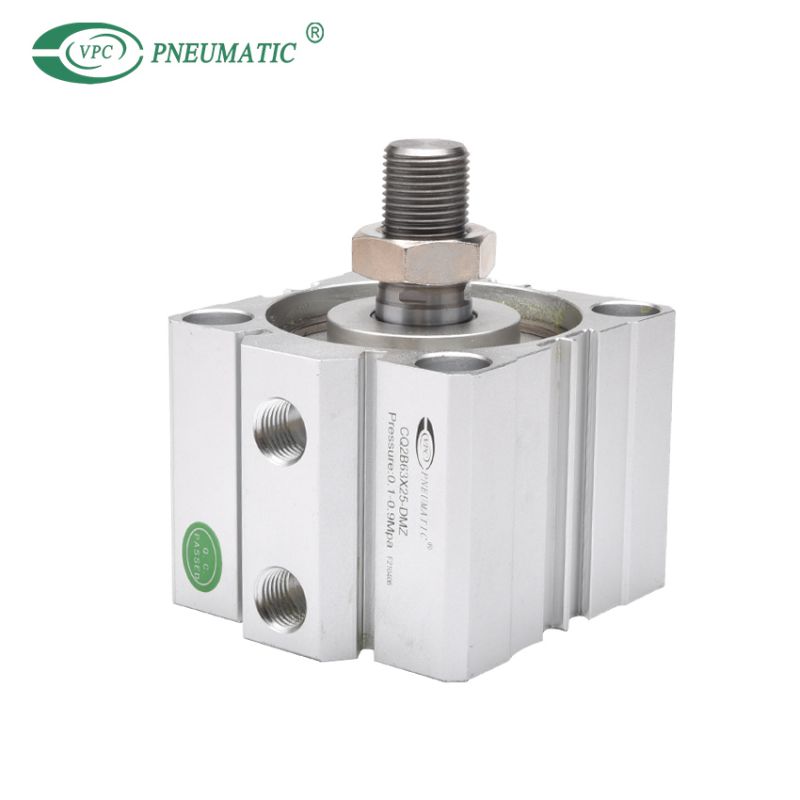

C (D) Q2 Series مزدوج التمثيل اسطوانة مدمجة قضيب واحد

حصة ل:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • تمثيل مزدوج قياسي كبير التجويف ، إصدار قضيب واحد من أسطوانة CQ2 المدمجة.
  • يتوفر CQ2 بأحجام التجويف من 125 ملم إلى 200 ملم. إنه يأتي معتادًا مع خيوط قضيب المكبس الذكور أو الإناث.
  • من الممكن تركيب مفاتيح تلقائية على أي من الأسطح الأربعة.
  • CQ2

  • VPC Pneumatic

  • 8412310090

نوع التمثيل:
تجويف:
ضغط مضمون:
درجة حرارة العمل:
حجم الميناء:
توافر الحالة:

وصف المنتج

 ميزة المنتج

1. التصميم المدمج: أسطوانات CQ2B صغيرة الحجم ، ومناسبة للتطبيقات ذات مساحة التثبيت المحدودة.

خفيفة الوزن: مصنوعة من سبيكة الألمنيوم ، فهي خفيفة الوزن وسهلة التثبيت والتحرك.

2. السكتة الدماغية القابلة للتعديل: يمكن ضبط طول السكتة الدماغية للأسطوانة حسب الحاجة ، مما يوفر حلول تطبيق أكثر مرونة.

3. دقة عالية: التحكم الدقيق للغاية في السكتة الدماغية وقدرة تحديد المواقع المتكررة يضمن حركة متسقة.

4. طرق التثبيت المتعددة: تدعم مجموعة متنوعة من طرق التثبيت ، مثل التثبيت الجانبي ، والتصاعد الأساسي ، وما إلى ذلك ، مما يزيد من مرونة التثبيت.

5. المتانة الجيدة: اعتماد الأختام والمواد عالية الجودة لضمان تشغيل ومتانة مستقرة طويلة الأجل للأسطوانة.

6. مجموعة واسعة من التطبيقات: مناسبة لخطوط الإنتاج الآلية ، ومعدات التجميع ، وآلات التغليف والعديد من المجالات الصناعية الأخرى.

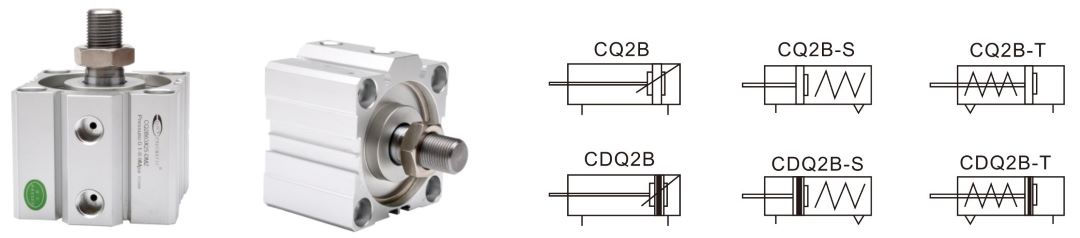

 الرمز

أسطوانة هوائية مضغوطة

أسطوانة الهواء المدمجة

مواصفات المنتج

التجويف (مم)121620253240506380100125140160180200
نوع التمثيلمزدوج التمثيل قضيب واحد/قضيب واحد التمثيل واحدقضيب واحد يتصرف مزدوج
وسيط العملالهواء النظيف (تصفية 40μm)
ضغط إثبات1.5mpa1.05mpa
الأعلى. ضغط العمل1.0mpa0.7MPA
دقيقة. ضغط العملقضيب واحد يتصرف مزدوج0.07MPA0.05MPa
قضيب واحد يتصرف0.250.250.180.180.170.150.13
درجة حرارة العملبدون مغناطيس مفتاح التلقائي: –10 إلى 70 درجة مئوية
مع مغناطيس مفتاح التلقائي: -10 إلى 60 درجة مئوية
تشحيمغير مطلوب
نطاق السرعة50 ~ 500mm/s20 ~ 400mm/s
نوع وسادةلا أو وسادة الوفير
تسامح السكتة الدماغية+1.0mm
0
+1.4mm
0


الأبعاد الرئيسية

 الأبعاد الرئيسية

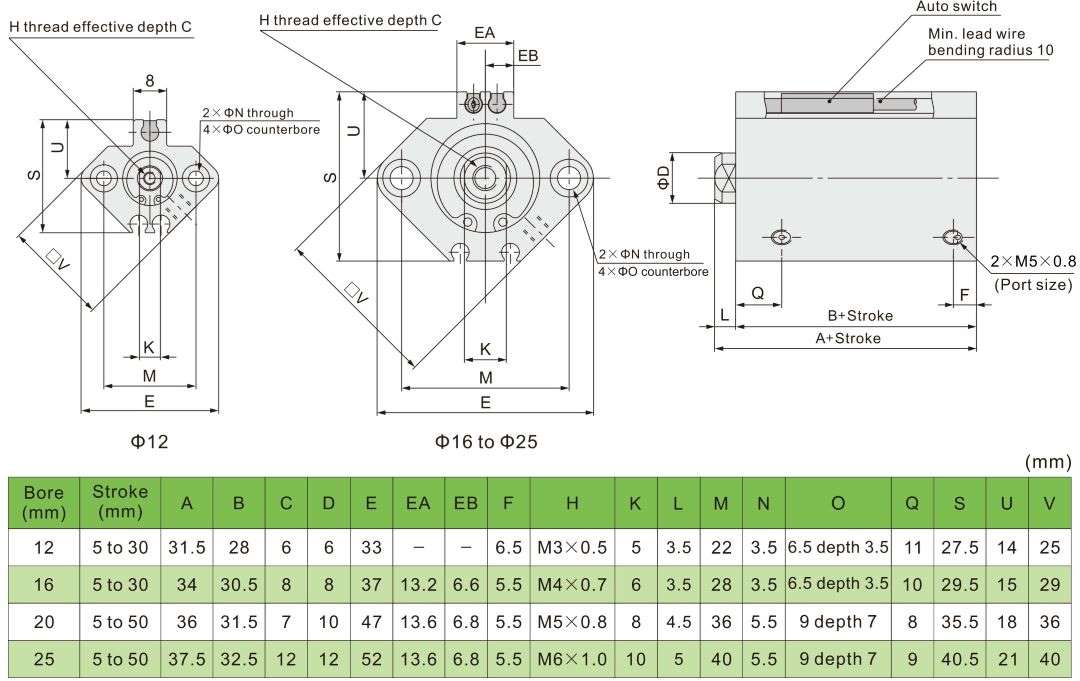

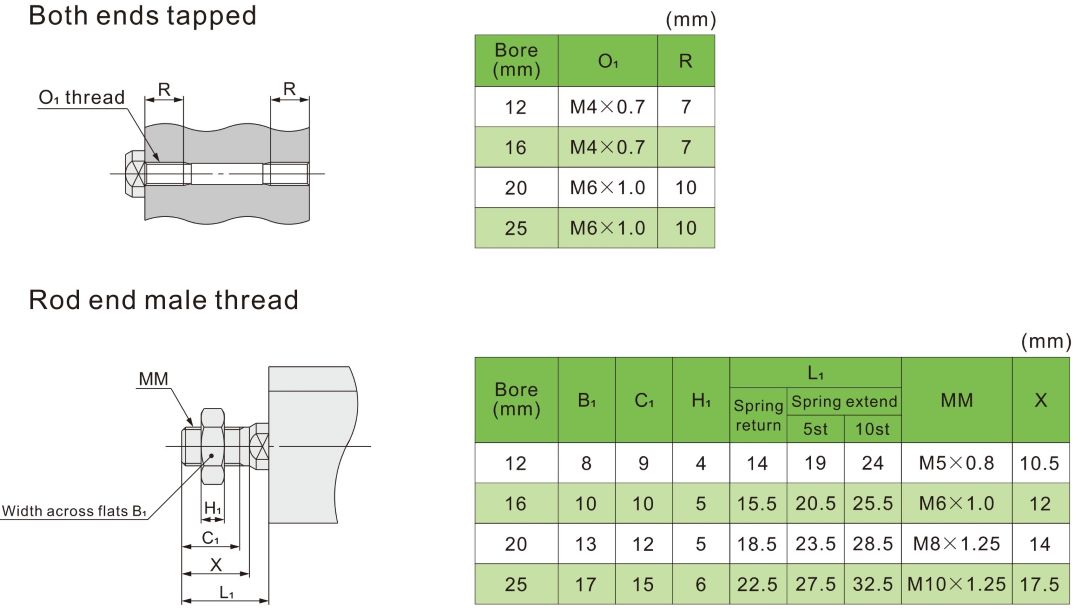

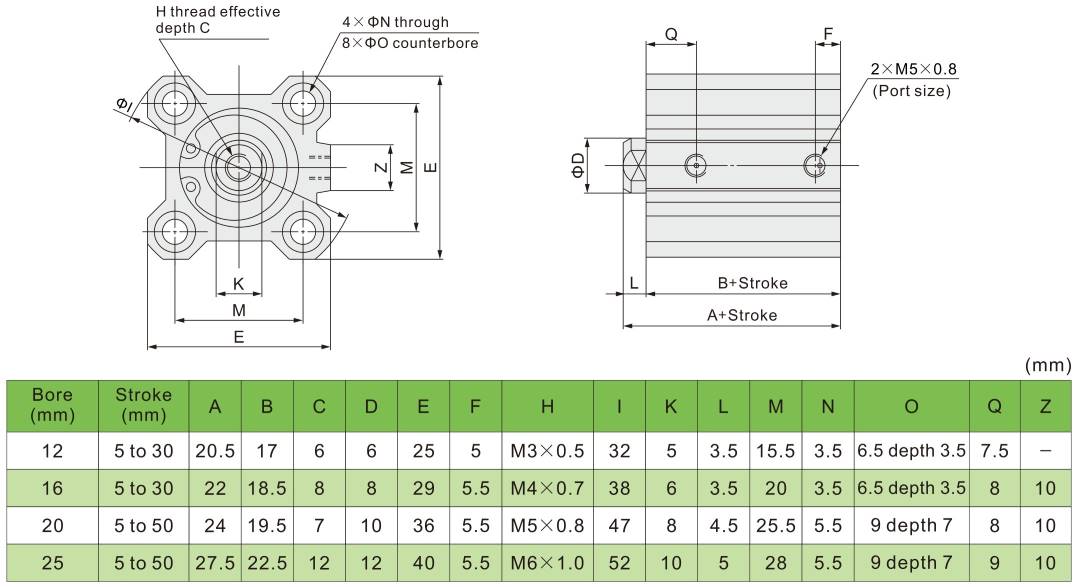

ф12 ~ ф25 بدون مغناطيس تبديل تلقائي

من خلال الثقب: CQ2B (النوع القياسي)

مورد أسطوانة هوائي المكبس الهوائي

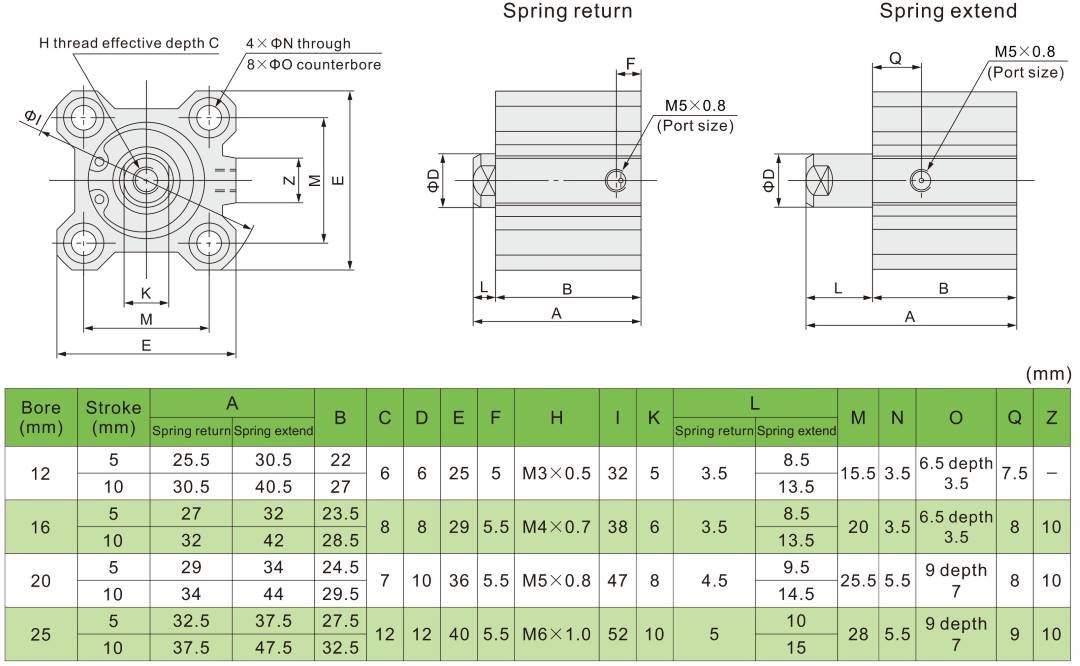

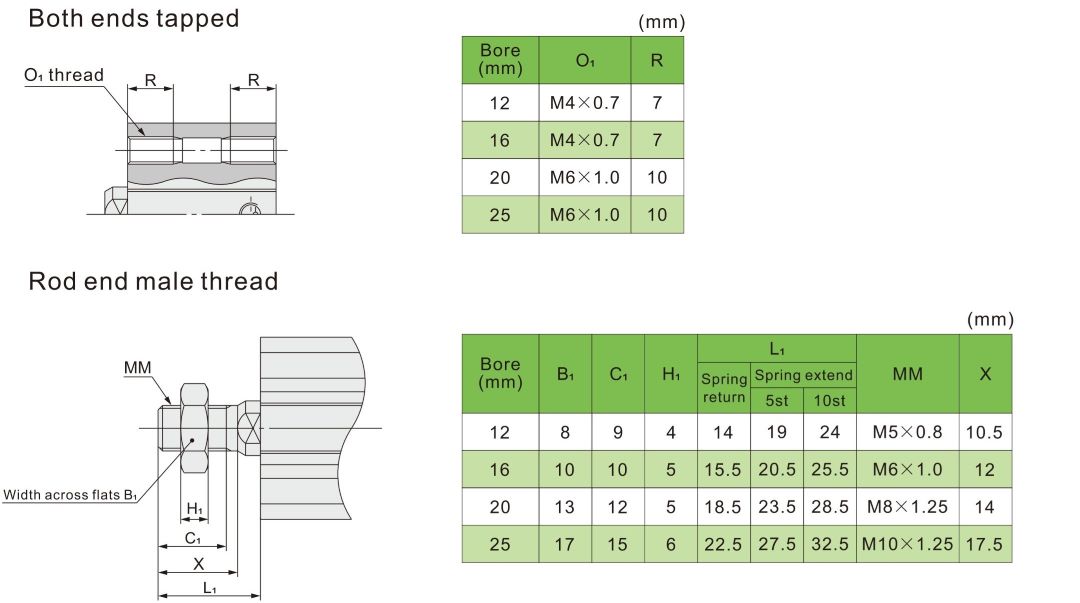

ф12 ~ ф25 عودة/تمديد الربيع: بدون مغناطيس مفتاح تلقائي

من خلال الثقب: CQ2B □ S/T.

أسطوانة أسطوانة مزدوجةهواء ميني أسطوانة ميني


ф12 ~ ф25 مع مغناطيس التبديل التلقائي

من خلال الثقب: CDQ2B

أسطوانات الهواء الهوائية SMC أسطوانات الهواء

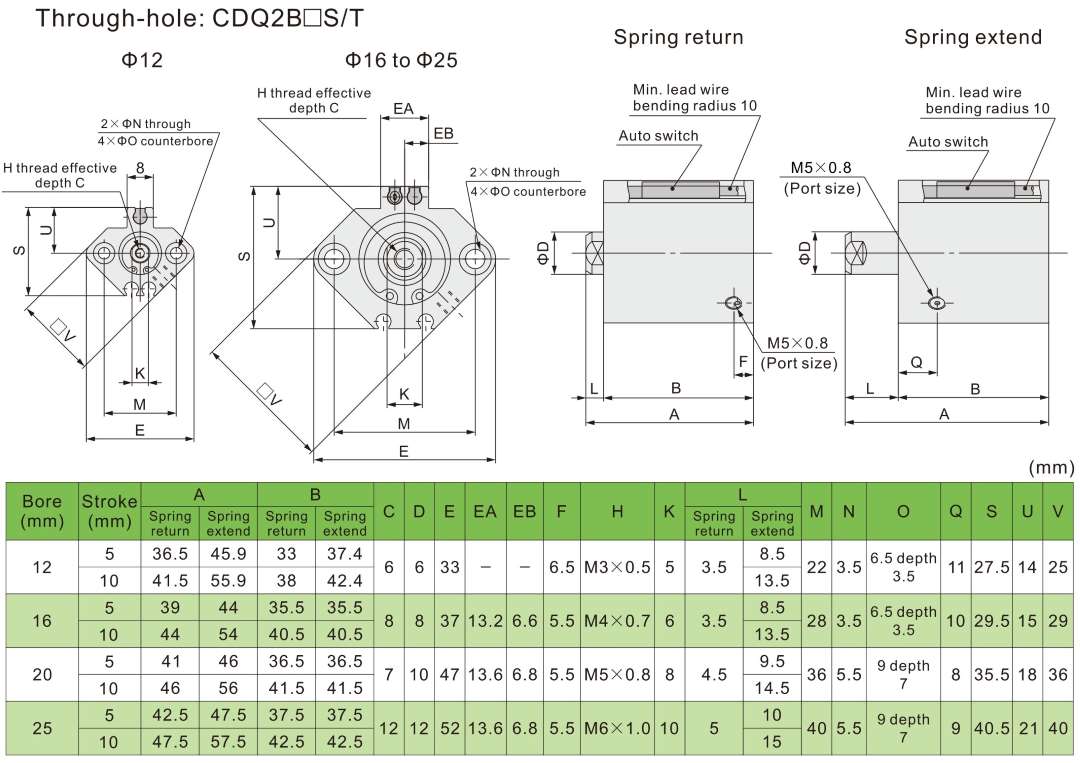

ф2 ~ ф25 عودة/تمديد الربيع: مع مغناطيس مفتاح التلقائي

من خلال الثقب: CQ2B □ S/T.

أسطوانة مكابس الهواء الهوائية الأسطوانة التمثيلية الهوائية

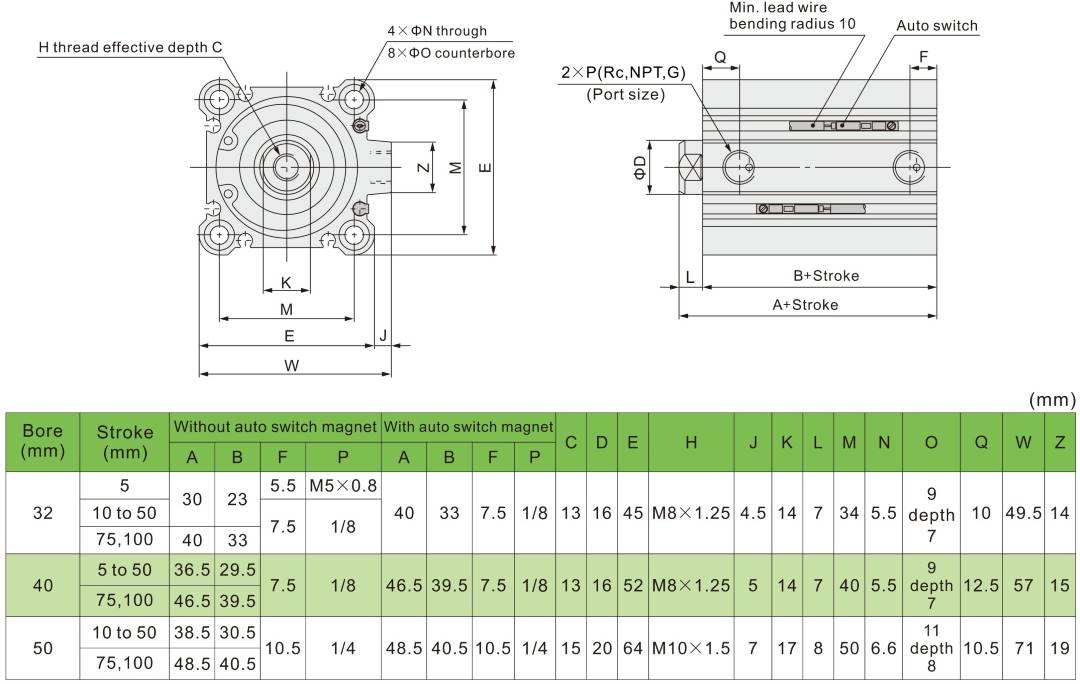

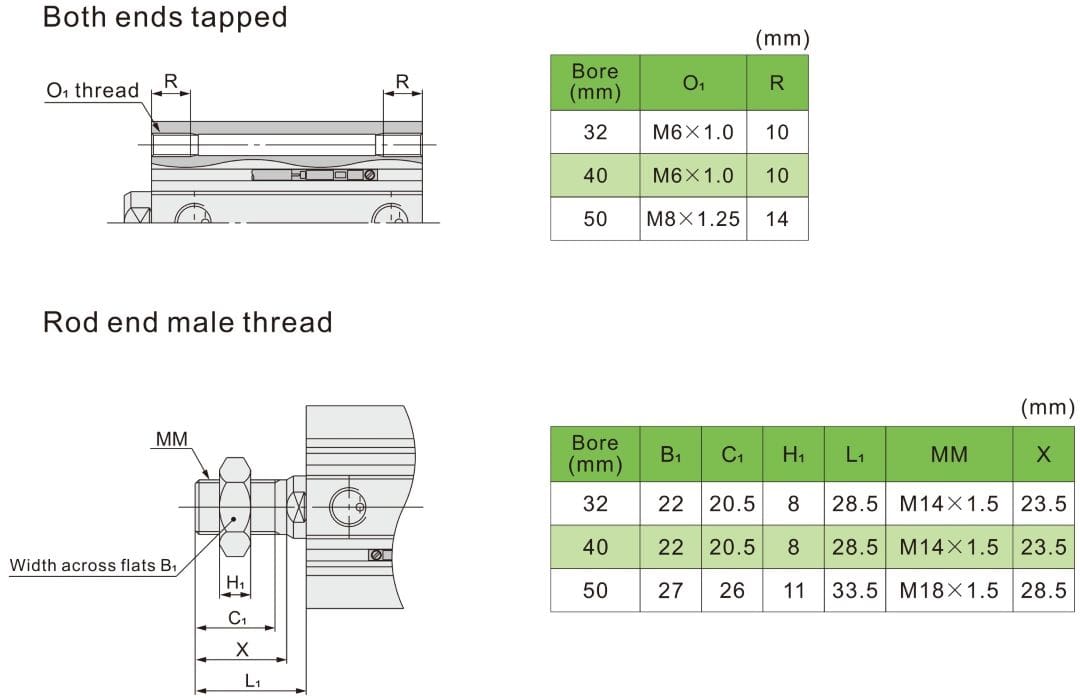

ф32 ~ ф50 مع/بدون مغناطيس التبديل التلقائي

من خلال الثقب: CDQ2B

أسطوانة هوائية صغيرة مكبس هوائي صغير

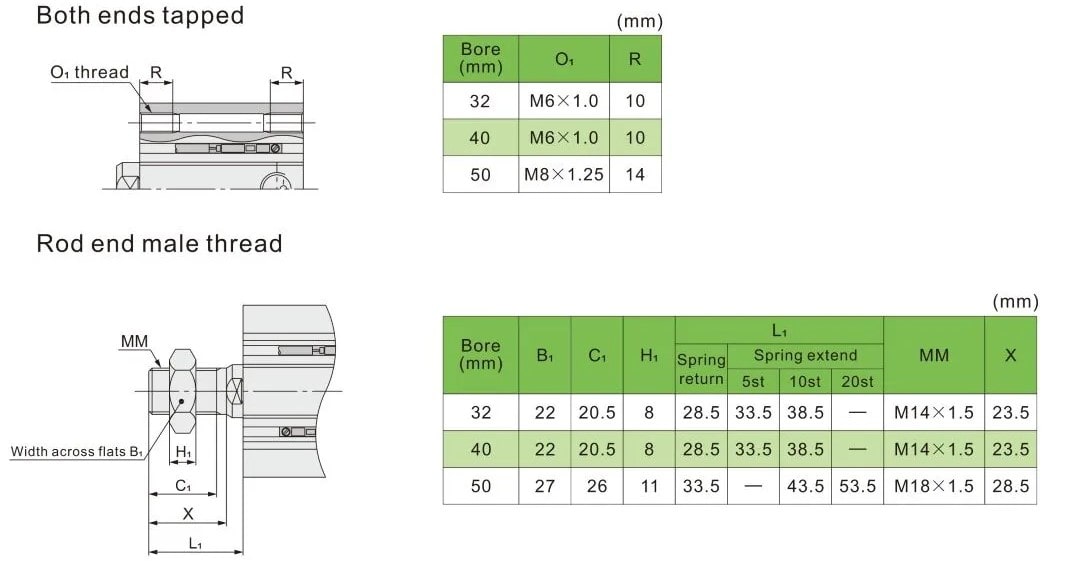

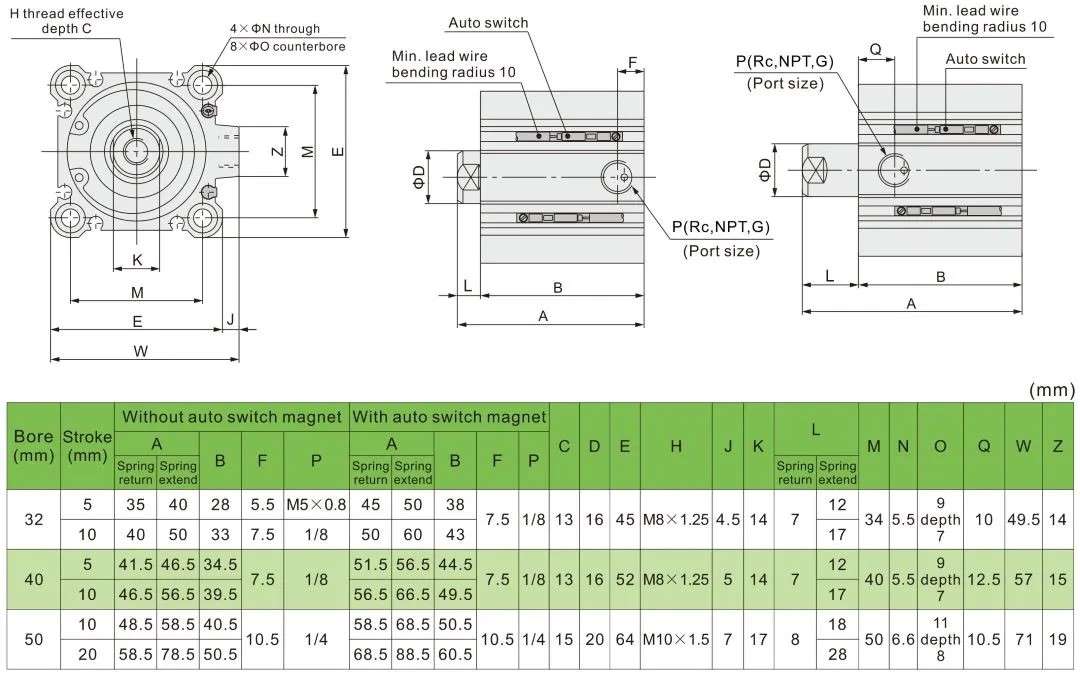

ф32 ~ ф50 عودة/تمديد الربيع: مع/بدون مغناطيس مفتاح التلقائي

من خلال الثقب: CDQ2B □ S/T.

SMC أسطوانة هواء مزدوج التمثيل

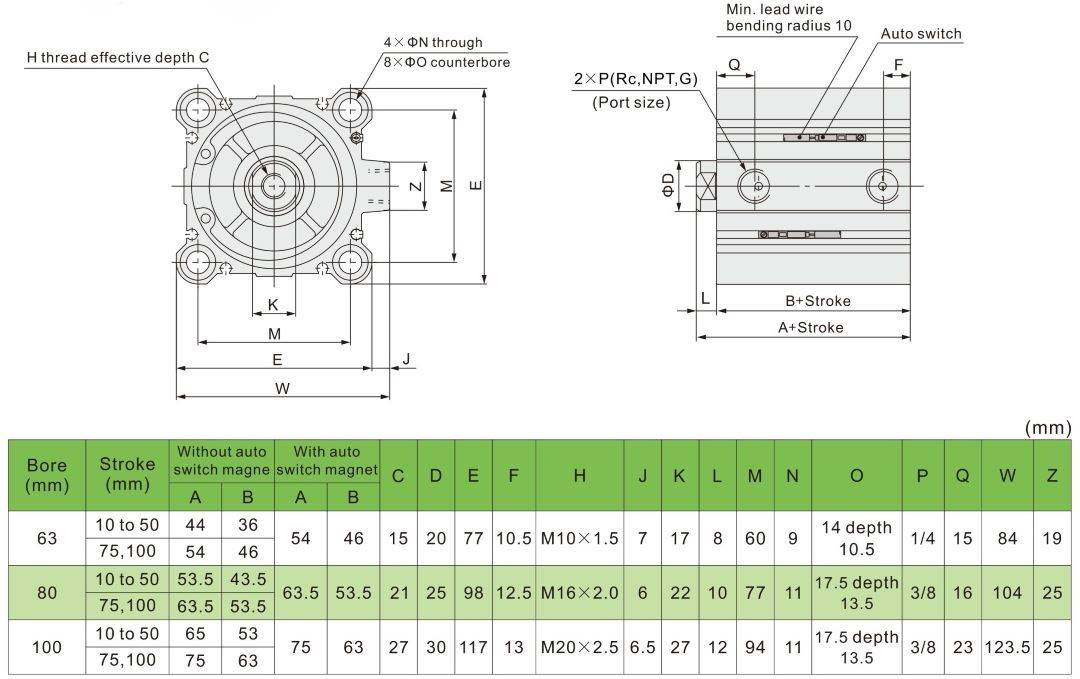

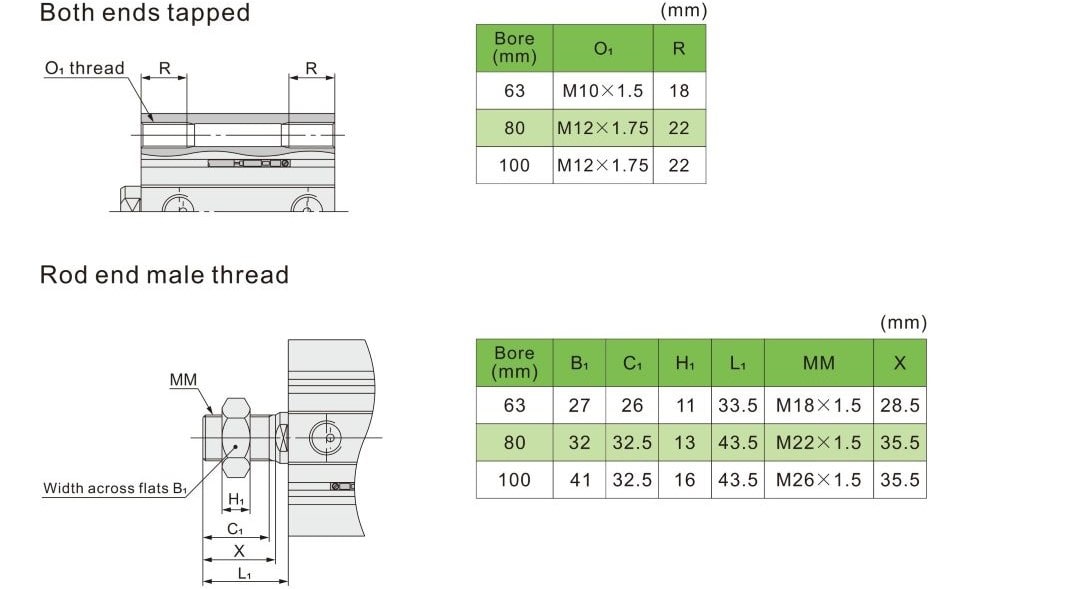

ф63 ~ ф100 مع/بدون مغناطيس التبديل التلقائي

من خلال الثقب: CDQ2B

أسطوانات الهواء المصغرة أسطوانات مضغوطة

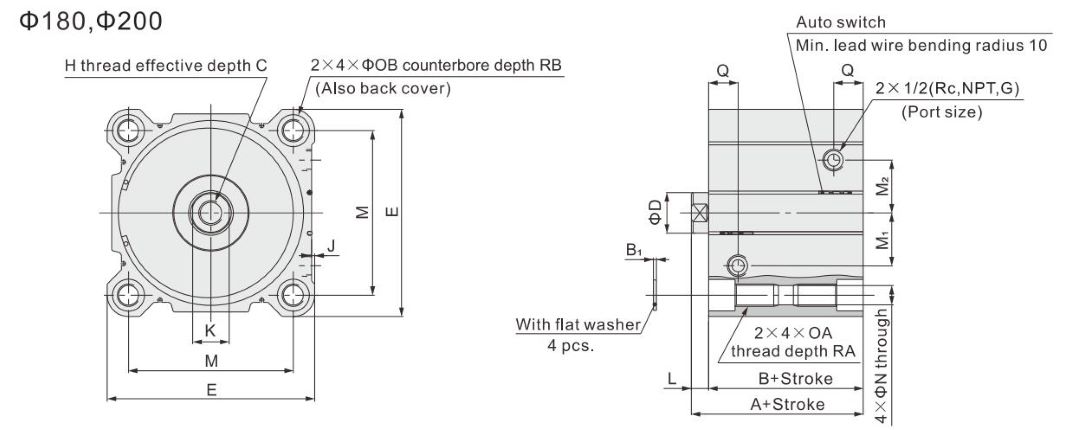

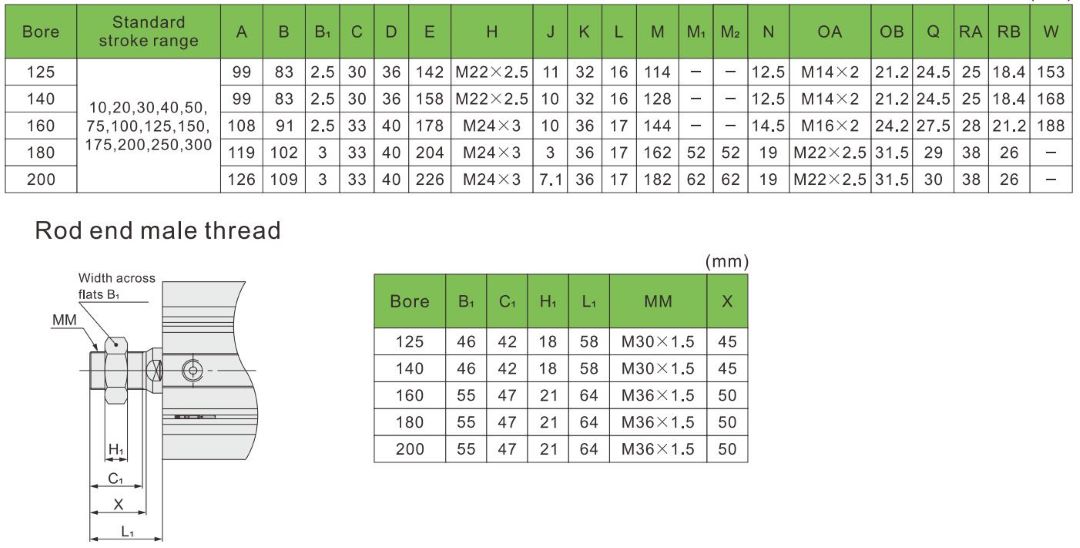

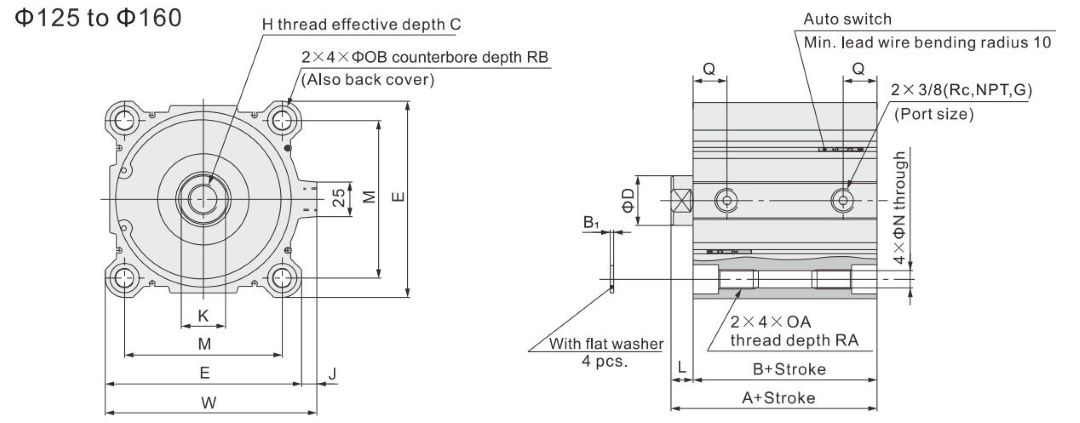

ф125 ~ ф200

من خلال الثقب: CDQ2B التمثيل المزدوج ، قضيب واحد

أسطوانة أسطوانية ميني أسطوانة أحادية القضيب أسطوانة الهواء

كتالوج PDF
