CP96
VPC Pneumatic
8412310090
مادة الجسم: | |
---|---|
تجويف : | |
نطاق السكتة الدماغية : | |
ضمان الجودة: | |
توافر الحالة: | |
وصف المنتج

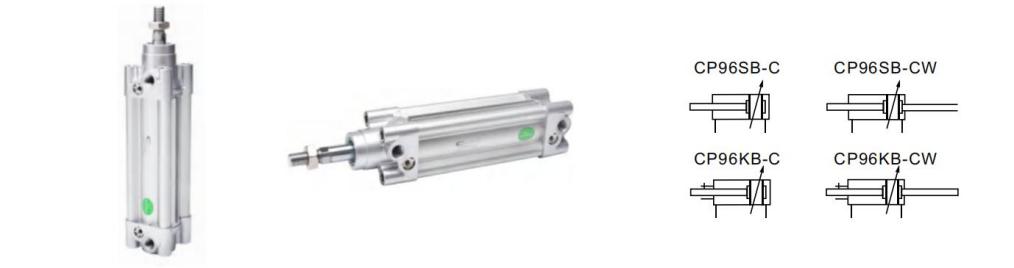

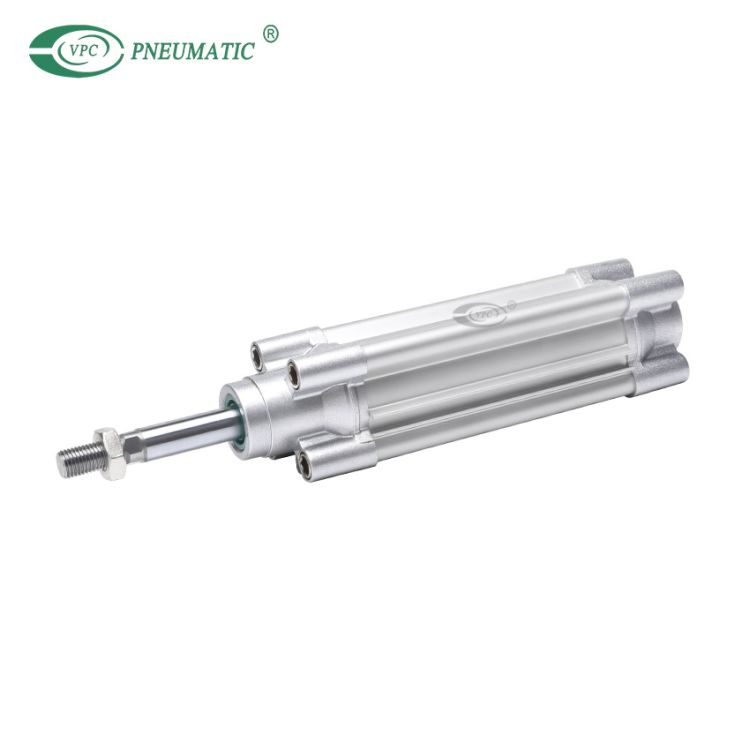

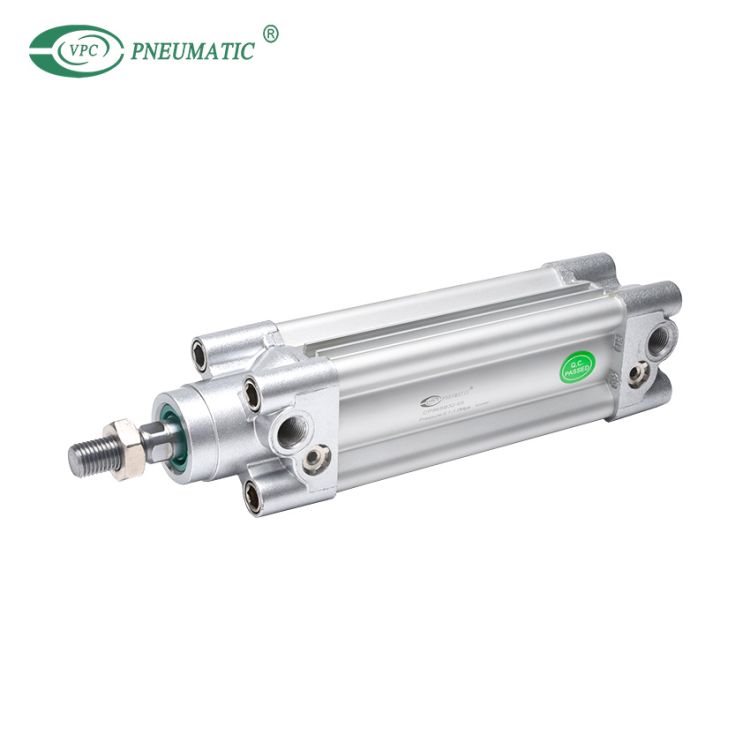

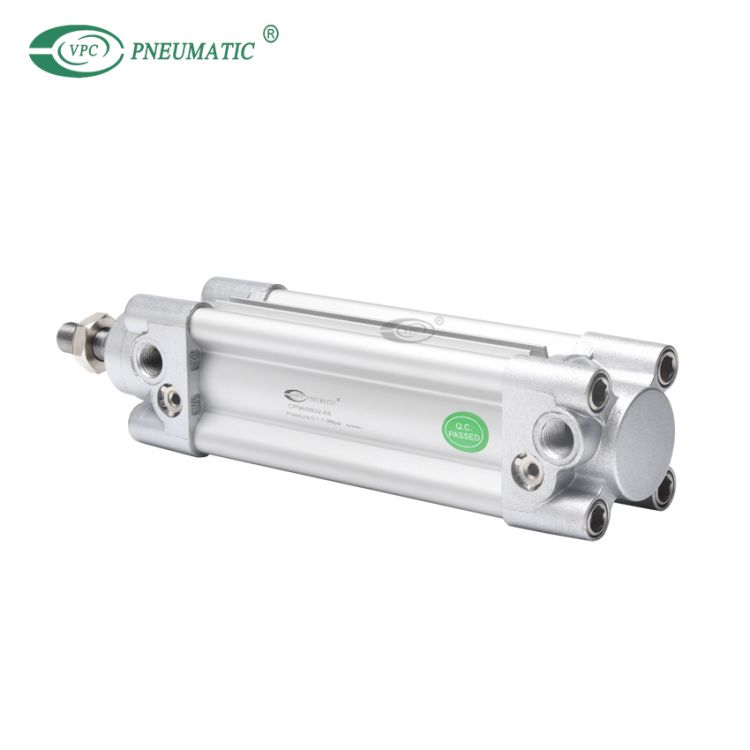

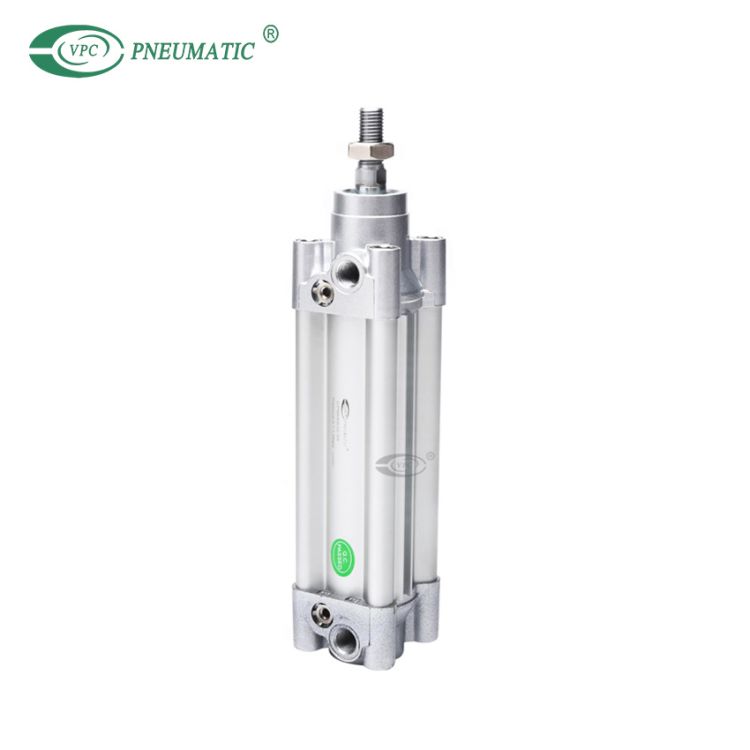

1. CP96 ، أسطوانة ISO بتصميم أنبوب جانبي مع قضبان ربط مغلقة ، متوفرة في 6 أحجام تجويف من ø32 إلى ø100mm. السلسلة متوفرة بقضيب مفرد أو مزدوج في 6 أحجام تجويف من ø32 إلى ø100mm.
2. تركيبة وسادة الهواء ووسادة المصد يقلل بشكل كبير من الضوضاء في نهاية الشوط.تعمل الأغطية عالية الدقة وصواميل قضيب الربط على تحسين دقة التركيب وإطالة عمر الأسطوانة.
3. زيادة الدقة في البطانة وقضيب المكبس ، وكذلك تقليل التفاوتات ، قد قللت من انحراف قضيب الكباس.
4. السكتات الدماغية القياسية تتراوح من 25 إلى 800 مم.
مواصفات المنتج
تتحمل (مم) | 32 | 40 | 50 | 63 | 80 | 100 |
وسط العمل | هواء نقي (ترشيح 40 درجة مئوية) | |||||
نوع التمثيل | التمثيل المزدوج | |||||
الضغط برهان | 1.5 ميجا باسكال | |||||
الأعلى.ضغط العمل | 1.0 ميجا باسكال | |||||
دقيقة.ضغط العمل | 0.05 ميجا باسكال | |||||
درجة حرارة العمل | بدون مفتاح تلقائي: -20 إلى 70 درجة مئوية (بدون تجميد) مع مفتاح تلقائي: -10 إلى 60 درجة مئوية (بدون تجميد) | |||||
تشحيم | غير مطلوب (غير لوب) | |||||
مدى السرعة | 50 إلى 1000 مم / ثانية | |||||
تحمل السكتة الدماغية | حتى 500 ضربة: 0 طنo +2.0 ، 501 إلى 1000 ضربة: 0 رo +2.4 ، 1001 إلى 1500 ضربة: 0 رo +2.8 ، 1501 إلى 2000 ضربة: 0 رo +3.2 | |||||
نوع الوسادة | وسادة هوائية على كلا الطرفين + وسادة ممتص الصدمات | |||||
حجم الميناء | G1 / 8 | G1 / 4 | G1 / 4 | G3 / 8 | G3 / 8 | G1 / 2 |
تصاعد | الأساسية ، القدم المحورية- LB ، قضيب شفة- FA ، شفة الرأس- FB ، clevis واحد- CA ، مزدوج clevis-CB | |||||
الدقة غير الدورية | ± 0.5 درجة | ± 0.5 درجة | ± 0.3 درجة | |||
عزم الدوران المسموح به | 0.25ن م | 0.45ن م | 0.64ن م | 0.79ن م |

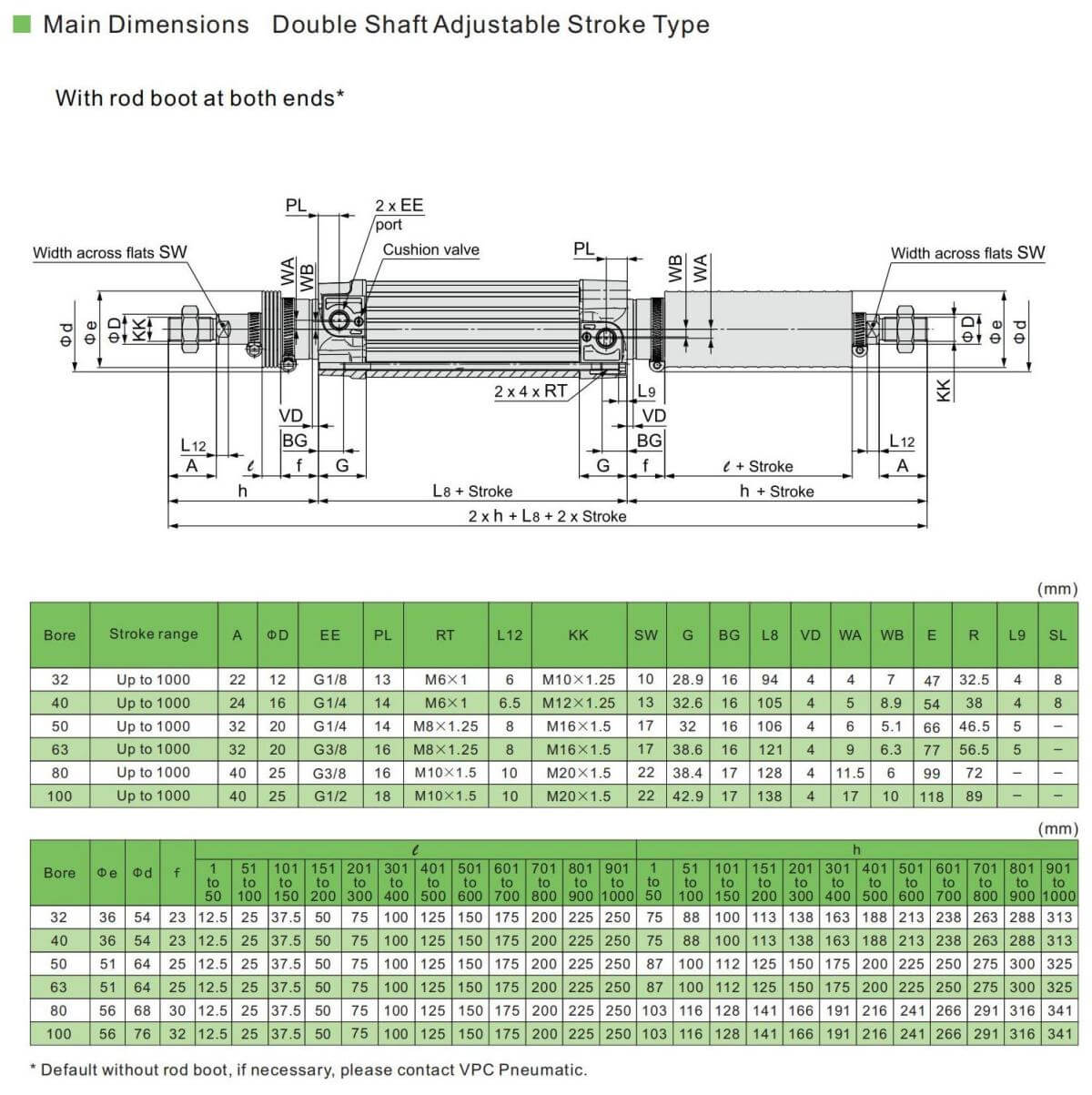

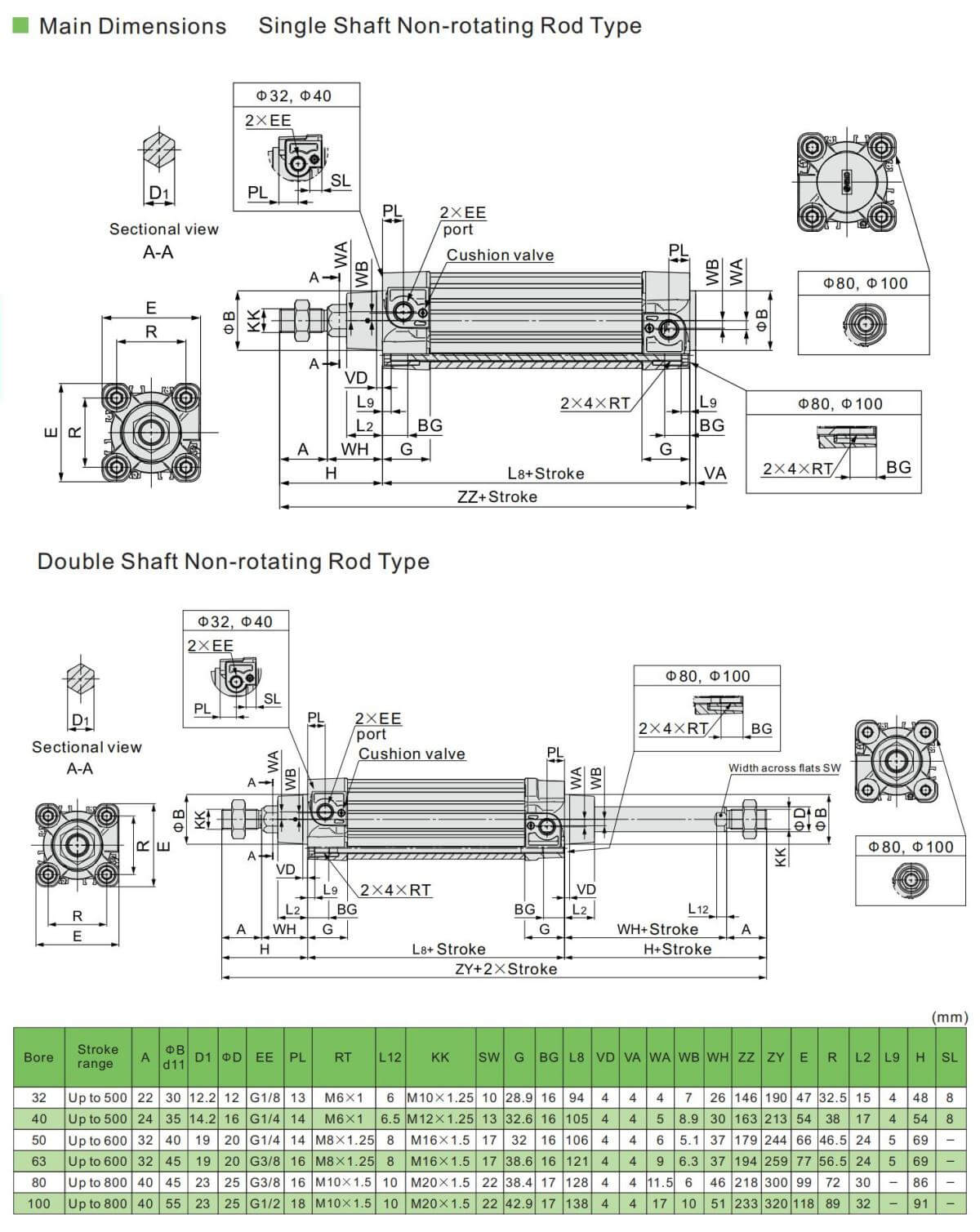

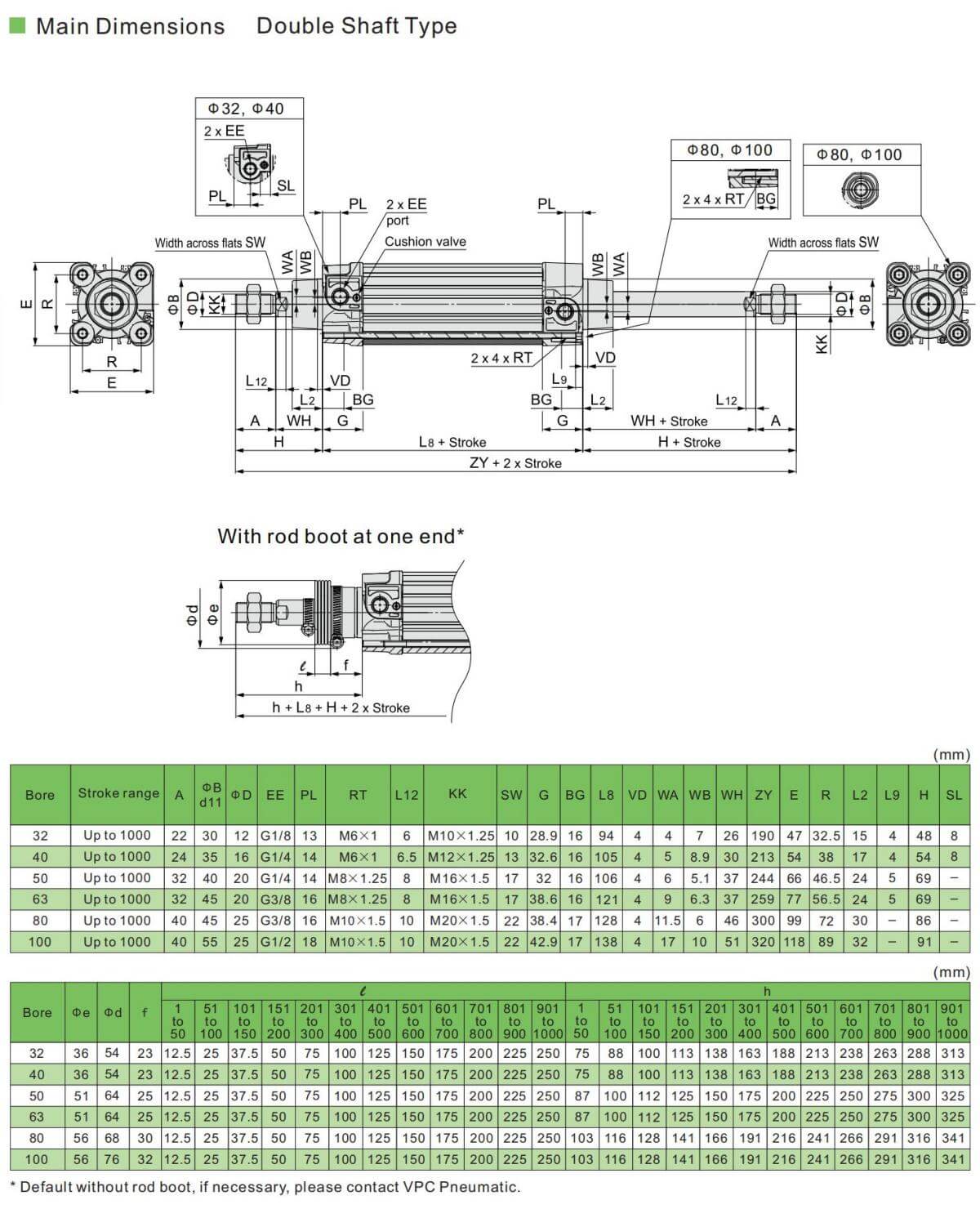

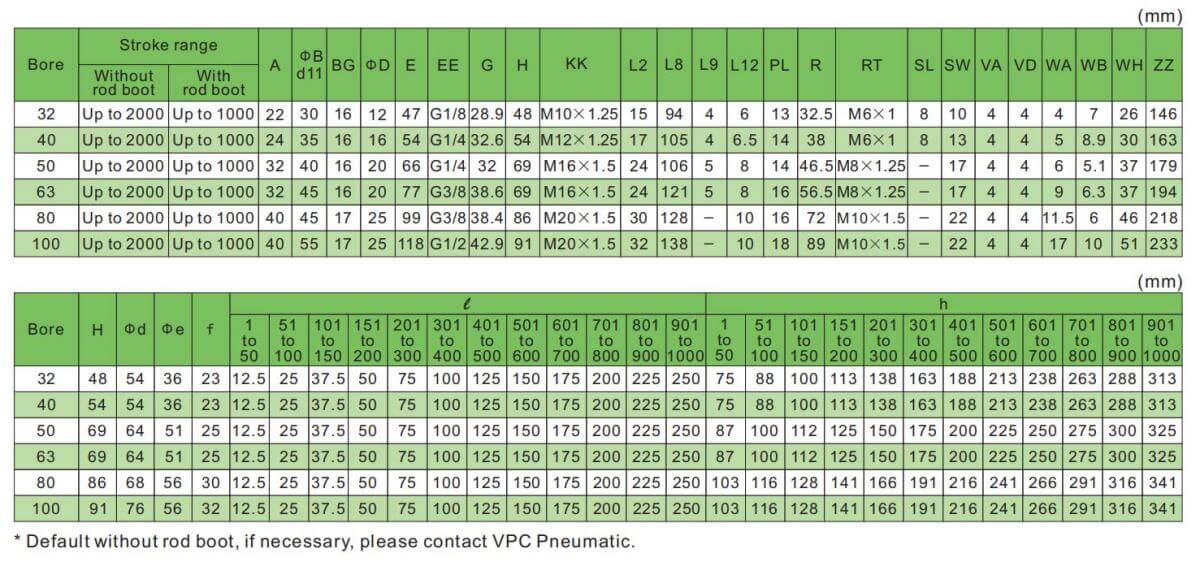

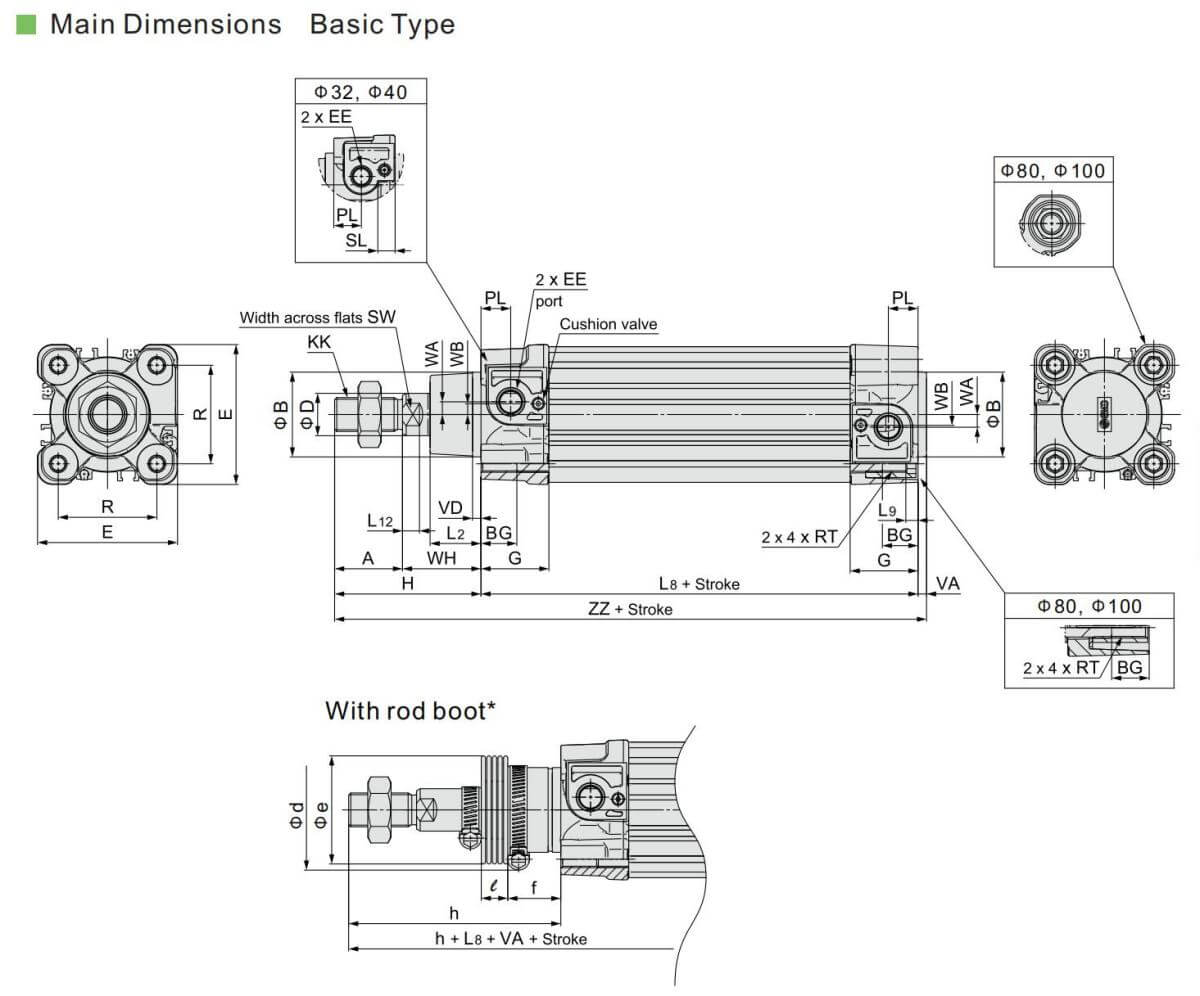

الأبعاد الرئيسية
الأسئلة الشائعة حول المنتج
س 1. ما هو معيار ISO لـ اسطوانة هوائية?
يشير معيار الأسطوانة ISO 15552 إلى أبعاد المنتج الأساسي وحجم الأسطوانة عند تطبيق أدوات التثبيت والملحقات.
س 2.ما هو حجم الشوط في الاسطوانة الهوائية؟
تتوفر الأسطوانات في تجاويف 32 ، 40 ، 50 ، 63 ، 80 و 100 مم ، بأطوال شوط من 25 مم إلى 800 مم.
س 3.كيف أزيد الضغط في أسطوانة الهواء؟
هناك طريقة أخرى لزيادة أو تقليل القوى الناتجة عن الأسطوانة وهي اختيار أسطوانة ذات قطر أكبر (قوة أكبر) أو قطر أصغر (قوة أقل).تذكر أنه كلما زاد القطر ، زادت مساحة سطح المكبس وزاد الضغط.
س 4.كيف تقوم بضبط سرعة اسطوانة الهواء؟
عندما يتمدد مكبس الأسطوانة ، يتم ضغط الهواء الموجود خلفه لأن الهواء لا يستطيع الهروب بسهولة.عندما تشد برغي التحكم في التدفق ، تتباطأ حركة المكبس لأن الهواء مقيد أكثر.يتحكم في سرعة الأسطوانة أو يقيد تدفق الهواء.ببساطة أدر صمام الإبرة لضبط سرعة الهواء.
س 5. كيف تحسب قوة الاسطوانة الهوائية؟
استخدم قطر الأسطوانة (د) لحساب منطقة عمل الأسطوانة (أ) ، وهي أ = π × د² / 4.
تحديد ضغط العمل (P) داخل الاسطوانة.
اضرب الضغط (P) في المنطقة (أ).بهذه الطريقة ، يمكنك حساب قوة دفع نظرية الأسطوانات الهوائية (F) ، F = P × A.
◆ آلة حاسبة لقوة الاسطوانة الهوائية
س 6: هل تبيع مجموعات إصلاح الاسطوانة الهوائية؟
نعم ، نبيع جميع أنواع مجموعات إصلاح الأسطوانات وغيرها من الملحقات.يرجى التواصل معنا إذا كنت بحاجة إلى أي منها.
كتالوج PDF
