ما هو صمام الملف اللولبي الفراغي؟

◆ موقع VPC الرسمي للغة الإسبانية

1. كيف يعمل صمام الملف اللولبي الفراغي؟

يستخدم صمام الملف اللولبي الفراغي المبدأ الكهرومغناطيسي لدفع فتح وإغلاق مقعد الصمام أو المقعد من خلال المجال المغناطيسي الناتج عن الملف الكهرومغناطيسي ، وبالتالي التحكم في تداول الفراغ أو الهواء المضغوط.

2. وظيفة صمام الملف اللولبي الفراغي

① تحكم التبديل في دائرة الفراغ.

② حماية مضادة للتدهور : يمنع الهواء الخارجي من دخول نظام الفراغ عن طريق الخطأ ويحمي حالة الفراغ.

③ التحكم التلقائي : مع PLC وأنظمة التحكم الأخرى ، يمكن لصمام الملف اللولبي الفراغي تحقيق التشغيل التلقائي.

④ دعم مستويات فراغ مختلفة ومتطلبات التدفق.

3. ما هي صمامات الملف اللولبي المستخدمة للفراغ؟

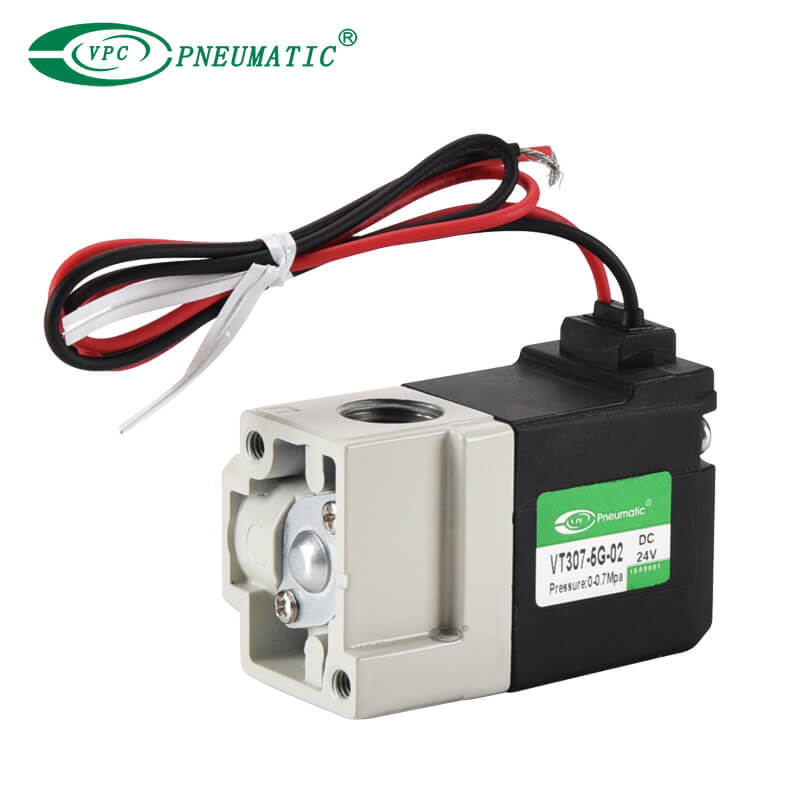

① صمام الملف اللولبي من سلسلة VT307 الذي يعمل مباشرة من النوع 3 منفذ (ختم مطاطي)

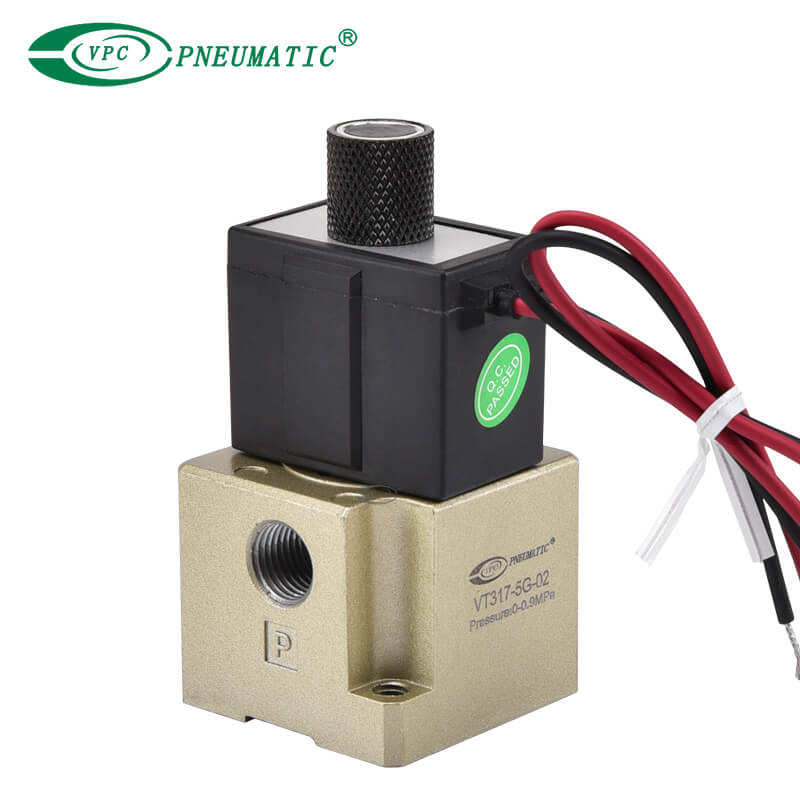

② صمام الملف اللولبي من سلسلة VT317 الذي يعمل بشكل مباشر من النوع 3 منفذ

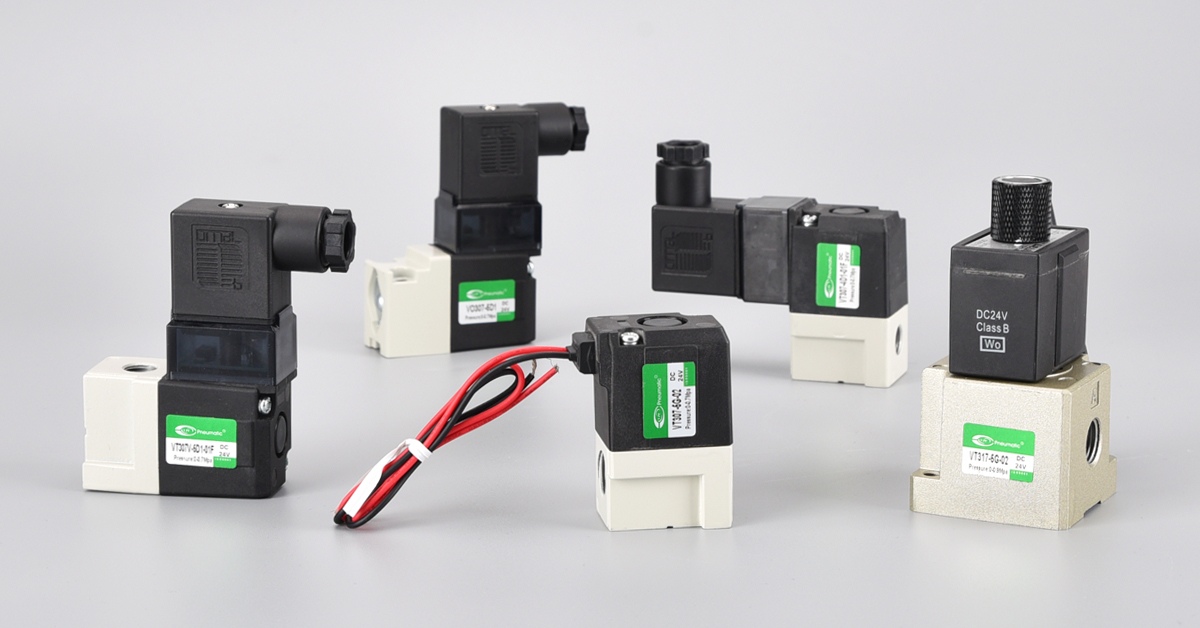

مبدأ العمل : يتبنى جوهر الصمامات في سلسلة POPPET المباشرة المفعمة بالحيوية بنية POPPET ، مما يعني أن جوهر الصمام يتم تشغيله مباشرة لأعلى ولأسفل بواسطة الملف الكهرومغناطيسي لفتح الصمام أو إغلاقه.

سمات :

• تصميم التمثيل المباشر: لا يعتمد على الضغط التجريبي ، مناسب للضغط المنخفض والأنظمة الفراغية.

• بنية صمام الرفع : أداء ختم جيد ، ضيق الهواء العالي ، إجراء تبديل مستقر.

• تتوفر مجموعة متنوعة من النماذج: VT307 , VT317 , VO -Slifold Valve وغيرها من المواصفات ، مناسبة لمتطلبات التدفق المختلفة.

• التكوين متعدد الوظائف: يحتوي VT Series Single Valve على 6 وظائف: بما في ذلك الصمام المغلقة عادة ، صمام مفتوح عادة ، صمام محدد , صمام التقطيع ، إلخ.

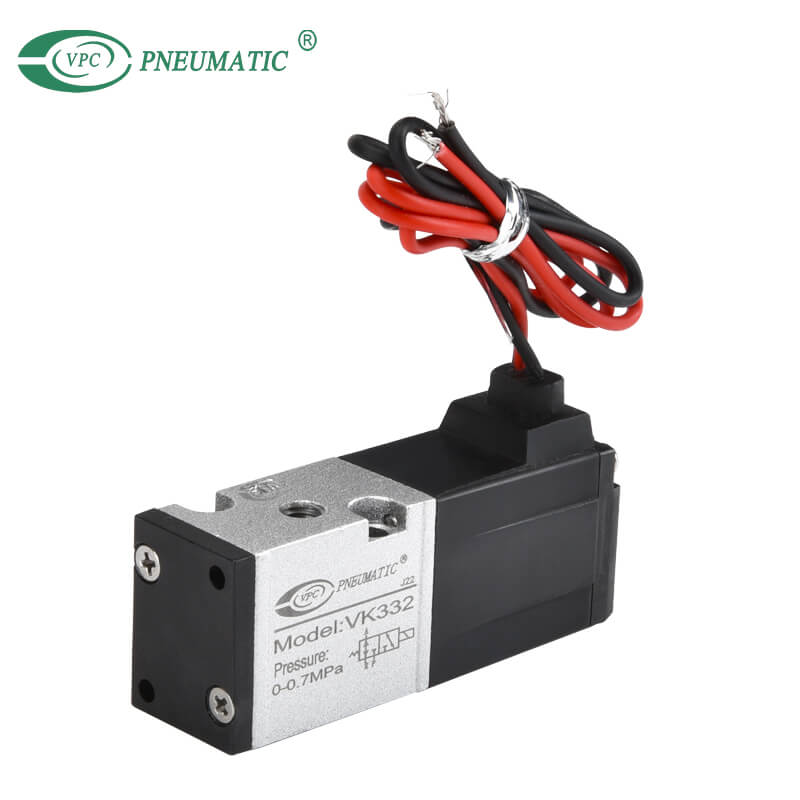

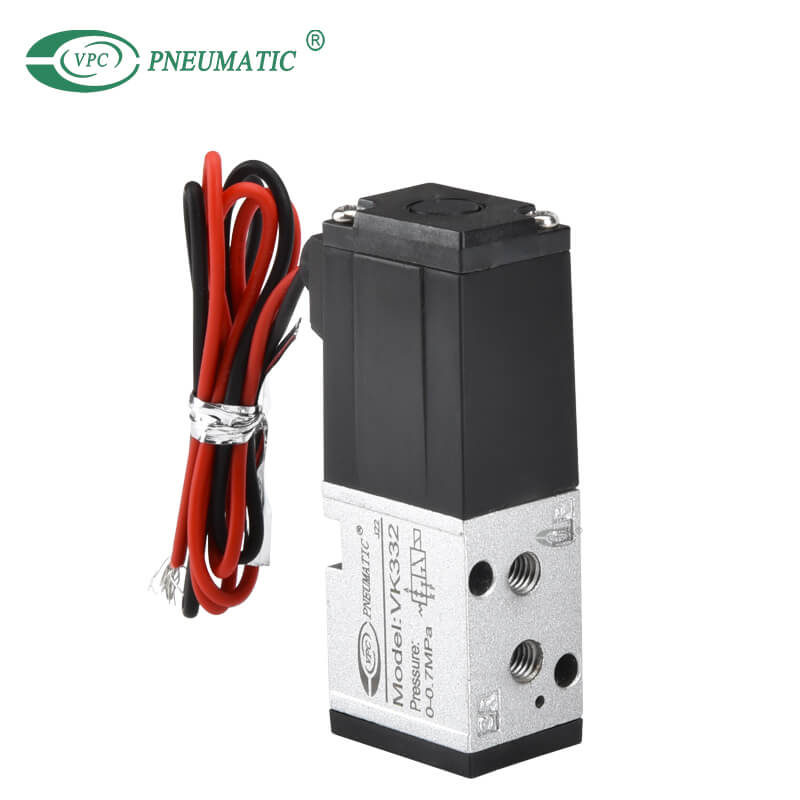

③ VK300 Series 3 منفذ صمام ذو ملف لولبي، قافز يعمل مباشرة

مبدأ العمل : تدفع القوة الكهرومغناطيسية مباشرة جوهر الصمام إلى التحرك لأعلى ولأسفل لتحقيق التحكم في الغاز.

سمات :

• ضغط الفراغ: -101.2KPa

• التصميم الخالي من النحاس بيئيًا : مواد خالية من النحاس وتوافق الفراغ تلبي متطلبات الغرفة النظيفة

• انخفاض استهلاك الطاقة: DC 4W (قياسي) ، DC 2W

• التدفق العالي: C = 0.80 DM⊃3;/(S · BAR)

④ صمام VGA342 Series 3 منفذ يعمل بالهواء

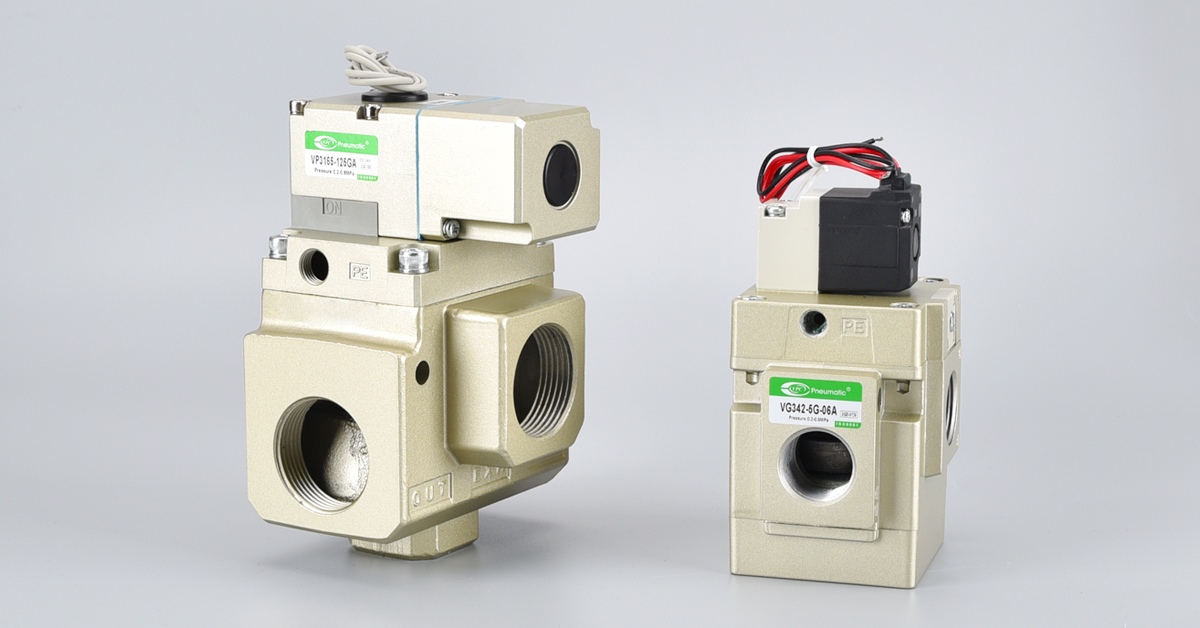

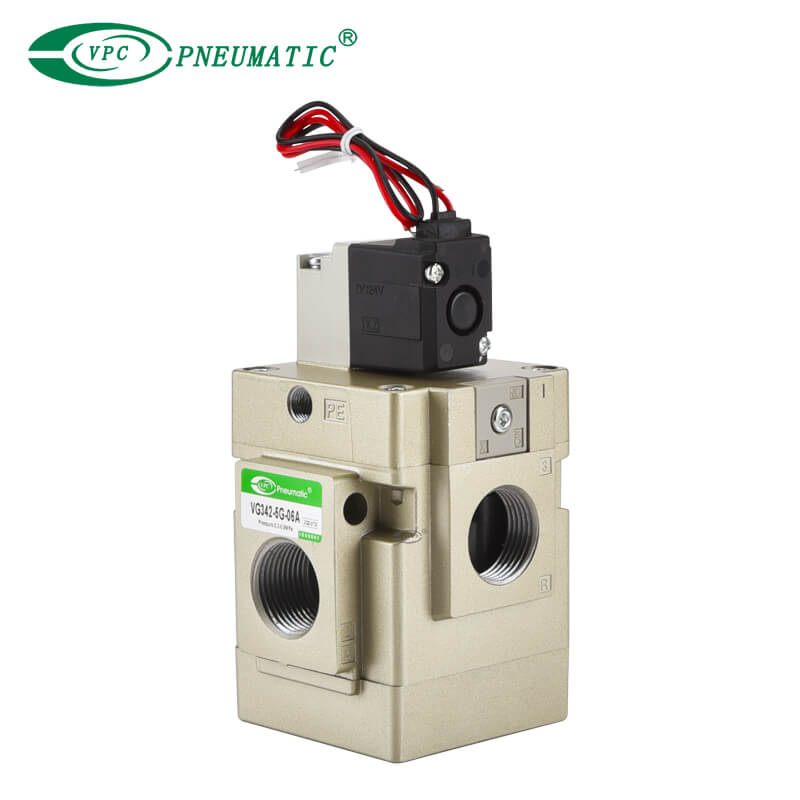

⑤ صمام الملف اللولبي من النوع 3 الذي يعمل بالدليل من سلسلة VG342 منفذ (ختم مطاطي)

مبدأ العمل : يتم تشغيل الصمام التجريبي بواسطة الملف الكهرومغناطيسي ، ويستخدم الصمام التجريبي للتحكم في فتح وإغلاق الصمام الرئيسي لتحقيق تبديل مسار الغاز.

سمات :

• قابلة للاستخدام في ظل ظروف الفراغ والضغط المنخفض: الفراغ: -101.2 كيلو باسكال / الضغط المنخفض: 0 إلى 0.2 MPa.

• استهلاك الطاقة المنخفض : DC 4 W (النوع القياسي) / DC 1.8 واط (نوع استهلاك الطاقة المنخفض).

• عملية خالية من النفط ممكنة.

• مجموعات مشغل قابلة للتبديل: NC (مغلق عادة) ، لا (مفتوح عادة) ، أو نوع تجريبي خارجي.

• يمكن استخدامها كصمام محدد أو صمام مقسم (نوع تجريبي خارجي).

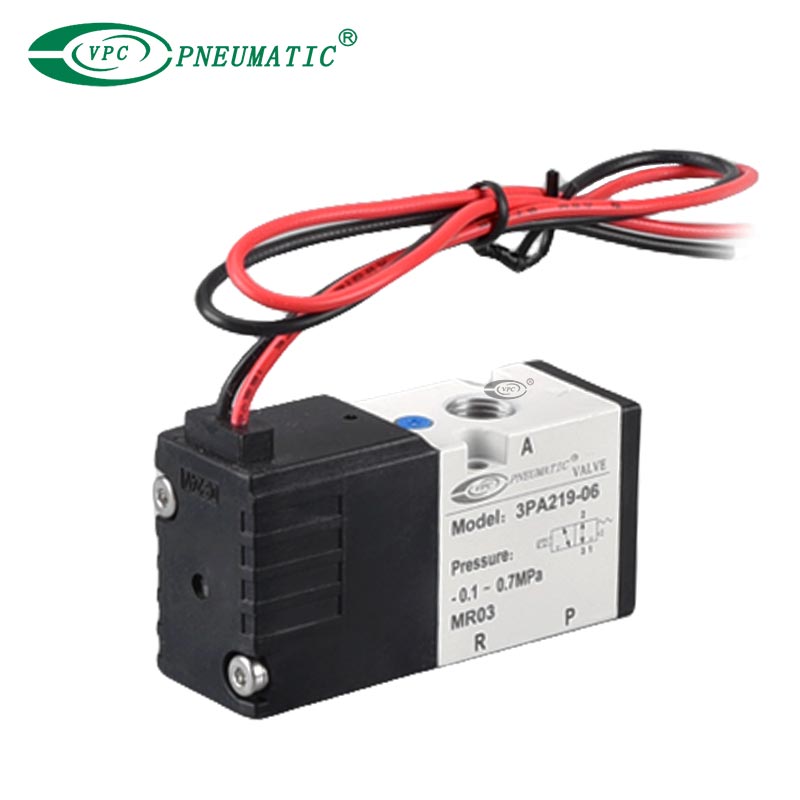

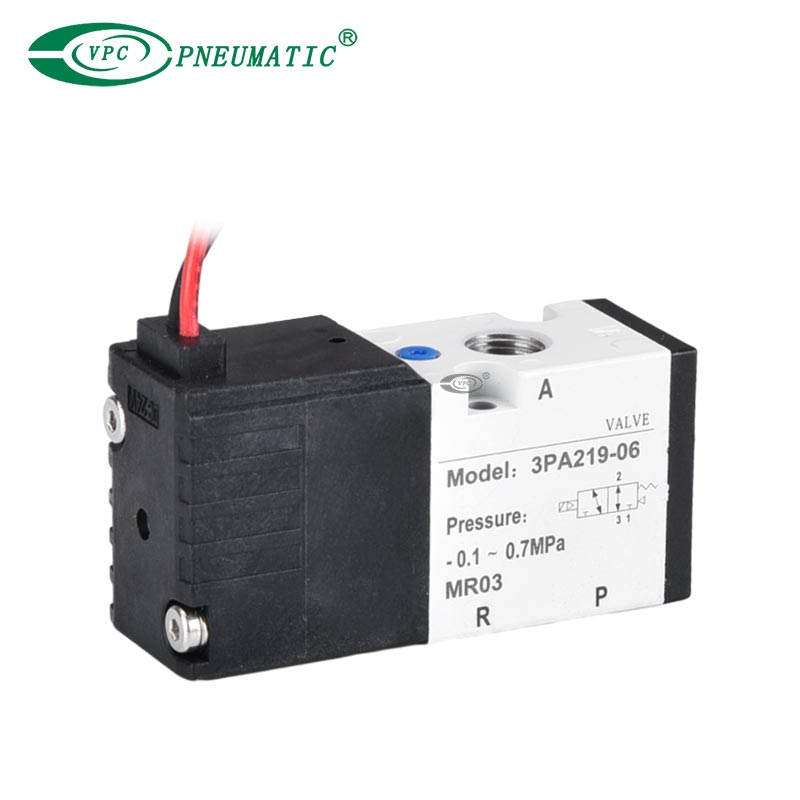

⑥ سلسلة 3PA/3PB ذات التمثيل المباشر 3 منفذ تقنية النيوماتيك الصمام القفاز

هيكل سلسلة 3PA/3PB هو صمام poppet من النوع المتوازن للضغط ، والذي لا يتأثر بضغط العمل ويحقق أداءً منخفضًا في معدل التدفق الكبير.

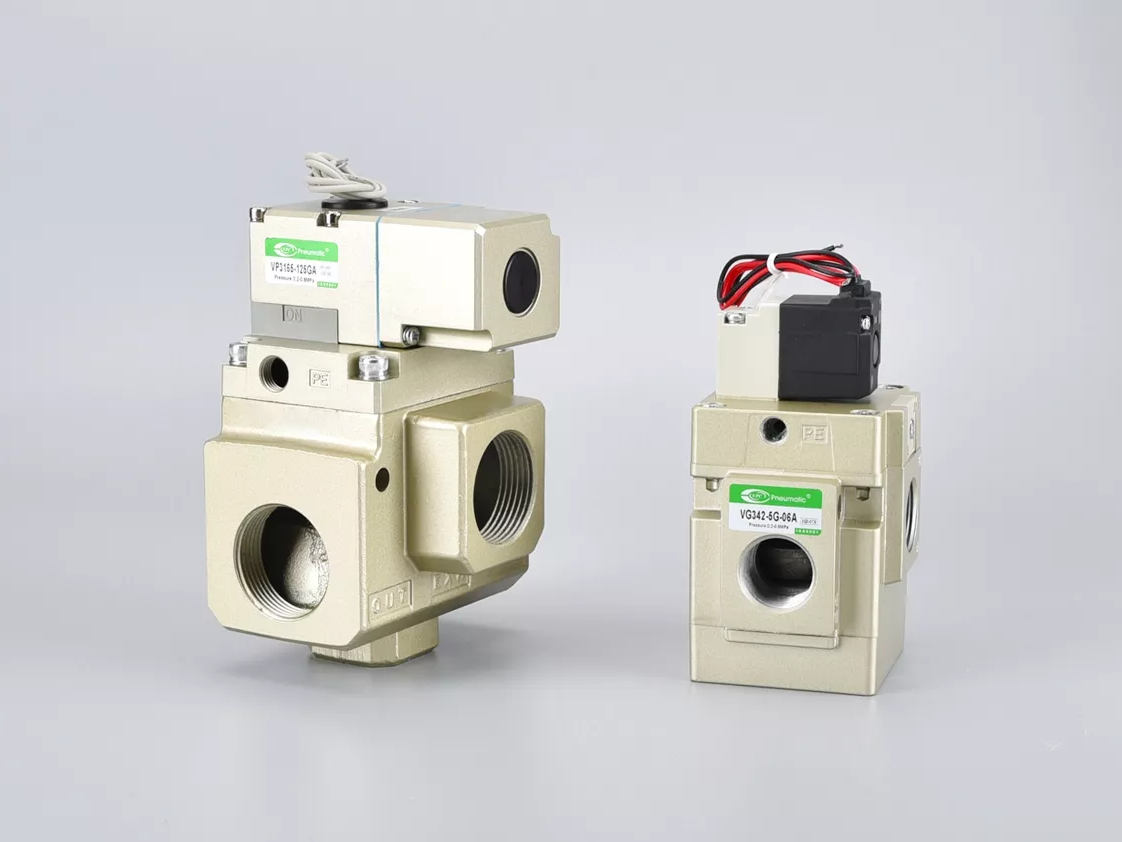

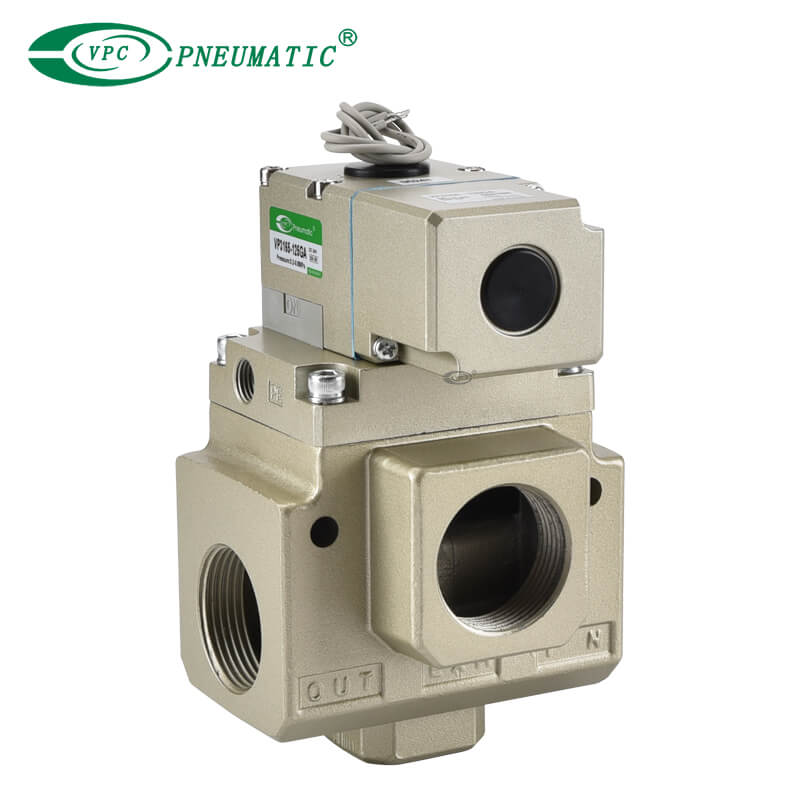

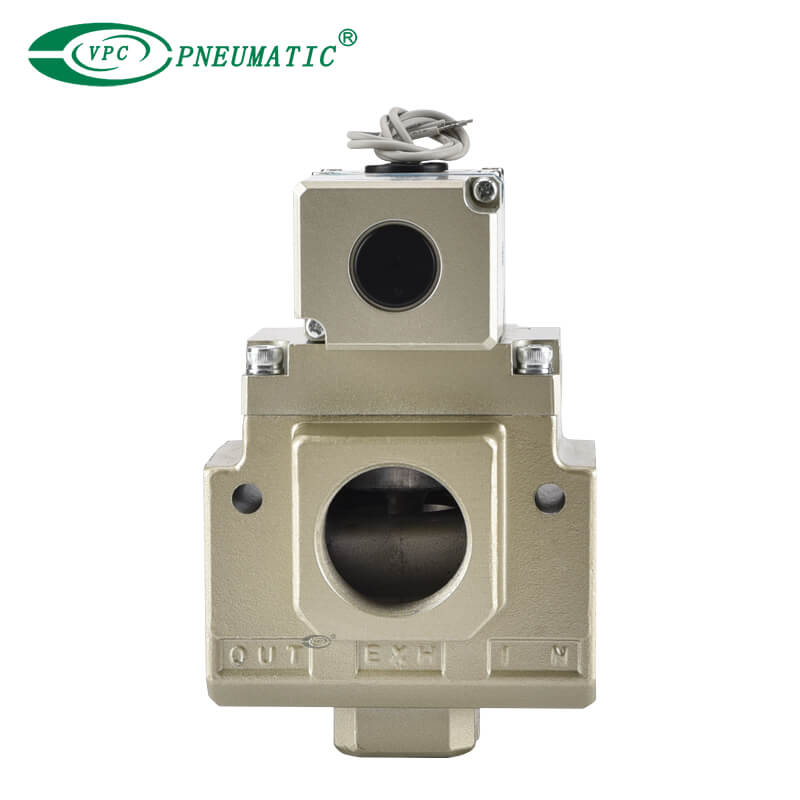

⑦ سلسلة VP3145/3165/3185 ذات الحجم الكبير 3 منفذ صمام الملف اللولبي (ختم مطاطي)

مبدأ العمل : يتم التحكم يدفع الهيكل التجريبي الصمام التجريبي للعمل عندما يتم تنشيط الملف الكهرومغناطيسي ، ويتحكم في الصمام الرئيسي لفتح أو إغلاق ، ويدرك تبديل مسار الغاز.في العلاقة بين القنوات الثلاث ( , منفذ عادم , منفذ عمل مدخل ) بواسطة إشارات كهربائية.

سمات :

• تدفق كبير ومقاومة عادم منخفضة.

• مناسبة للاستخدام في بيئات الضغط المنخفض والضغط المنخفض.

• قادرة على التبديل بين NC (مغلق عادة) و NO (عادة مفتوحة) التكوينات.

• الختم المرن.

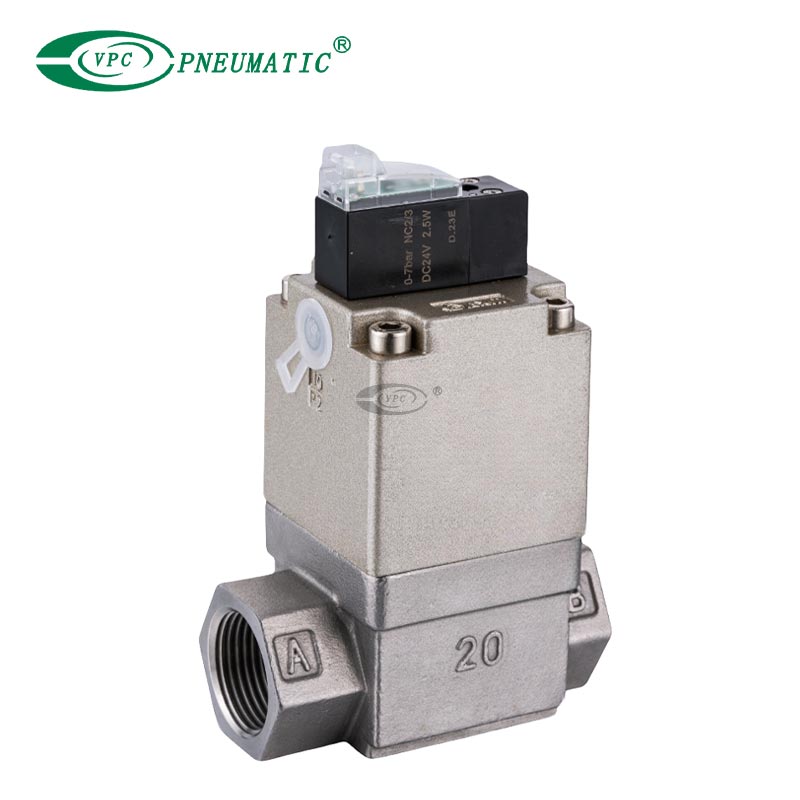

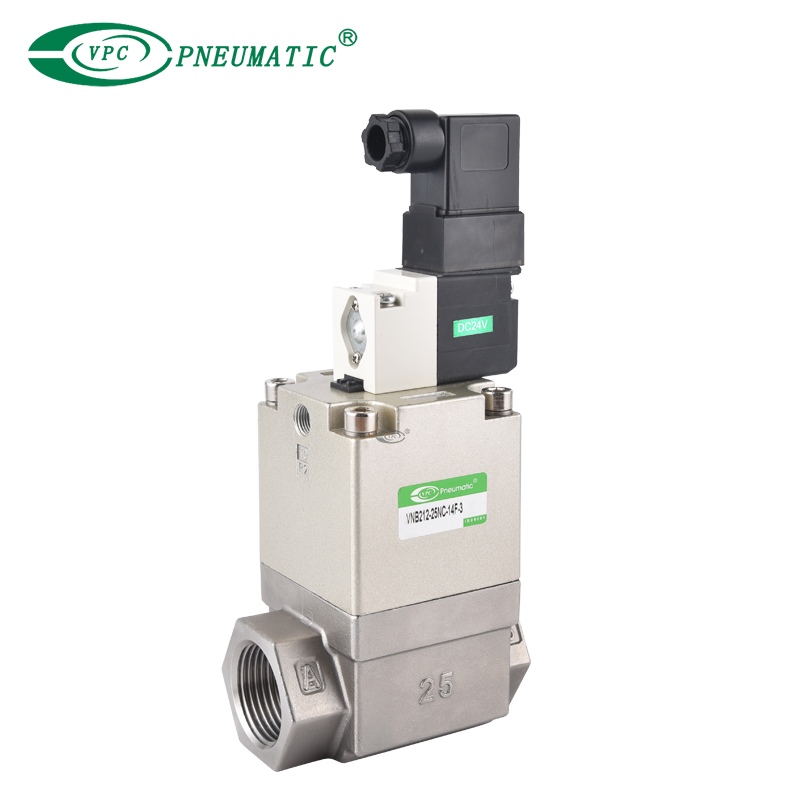

⑧ VNB Series Air عملية عملية تشغيل الهواء للتحكم في التدفق

يمكن استخدام صمام الملف اللولبي الفراغي من سلسلة VNB مع مجموعة واسعة من السوائل مثل الهواء والماء والزيت والبنزين والفراغ وما إلى ذلك عن طريق اختيار مواد جسم الصمام المختلفة ومواد الختم. اضبط تدفق السوائل بدقة.

4. كيف تحكم على ما إذا كان صمام الملف اللولبي الفراغي قد تضرر؟

① لا يوجد عمل بعد التنشيط

استخدم مقياس متعدد لقياس مقاومة الملف. إذا كانت مفتوحة أو قصيرة الدائرة ، فقد يتلف الملف.

② صمام عالق أو استجابة بطيئة

قم بتفكيك جسم الصمام بعد إيقاف التشغيل وتحقق مما إذا كان هناك الأوساخ أو الضرر في الداخل.

③ لا يمكن إنشاء الفراغ أو تسرب

تحقق مما إذا كان مقعد الصمام والختم متصلاً أو تالفًا أو كان له أمور غريبة.

④ حرارة غير طبيعية أو رائحة حرق

تحقق مما إذا كان سطح الملف والمحطة سوداء أو كان له علامات حرق بعد إيقاف الطاقة.

⑤ ضوضاء غير طبيعية

إذا سمعت صوتًا صوتيًا أو احتكاكًا معدنيًا عند تشغيل الطاقة ، فقد يكون لباس الصمام أو القوة الكهرومغناطيسية غير كافية.

تُستخدم صمامات الملف اللولبي الفراغي على نطاق واسع في V Acuum adsportive Manipulators , أنظمة , آلات التغليف في صناعة الإلكترونيات ، وما إلى ذلك. إذا كنت تريد معرفة المزيد من معلومات المنتج ، فإن VPC يوفر اقتراحات الاختيار والدعم الفني ، يرجى الاتصال بـ VPC Pneumatic !
