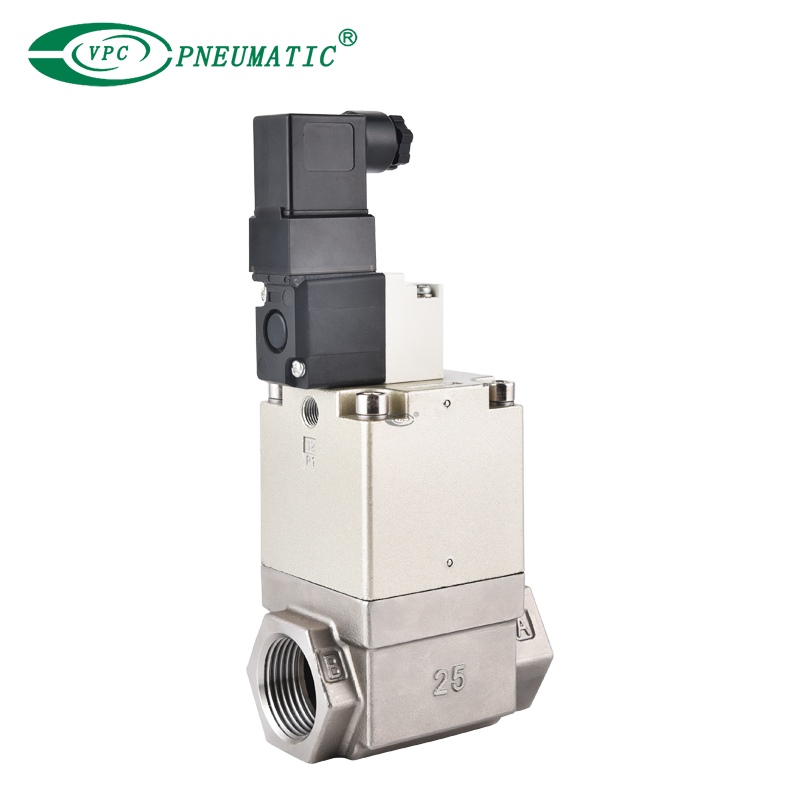

وصف المنتج
1. التحكم في التدفق:
- يتم استخدام صمامات VNB لتنظيم والتحكم في تدفق سوائل العمليات المختلفة والغازات في النظم الصناعية.
- أنها توفر تعديل تدفق دقيق وقدرات الإغلاق الضيقة.
2. أتمتة العملية:
- يتم دمج صمامات VNB في أنظمة التحكم في العملية الآلية لتمكين التشغيل والمراقبة عن بُعد.
- أنها توفر إدارة تدفق دقيقة وموثوقة في العمليات الصناعية المعقدة.
3. التنوع:
- سلسلة VNB متوفرة في مجموعة من المواد والأحجام والاتصالات النهائية لتناسب متطلبات العملية المختلفة.
- يمكنهم التعامل مع مجموعة واسعة من الوسائط ، بما في ذلك السوائل والغازات والبخار ، في مجموعة متنوعة من الصناعات بما في ذلك الكيمياء والبتروكيماويات والصيدلانية.
4. الموثوقية والمتانة:
- تم تصميم صمامات VNB ببناء قوي ومواد عالية الجودة لضمان العمر الطويل والتشغيل الموثوق به.
- تم تصميمها لتحمل الظروف الصعبة الموجودة في بيئات العمليات الصناعية.
مواصفات المنتج
| نموذج | B VNB2 □ 1 --- F C مادة الختم: NBR/FKM/EPDM | B VNB202 --- F C المواد الختم: NBR/FKM/EPDM | VNB23 --- M مواد الختم: المعدن | VNB204 --- P Seal Material: PTFE | ||||
| سائل | NBR | FKM | EPDM | NBR | FKM | EPDM | سائل التبريد (-5-60 ℃) (-5-99 ℃ في النوع الذي يعمل به الهواء) | البخار (-5 ~ 180 ℃) |
| الهواء (قياسي، جاف): أول أكسيد الكربون (CO2، 0.7MPa أو أقل)، غاز النيتروجين (N2)، زيت التوربينات الزيت الهيدروليكي (اللزوجة الحركية: 40-100 مم²/ثانية) | زيت توربينات الأرجون الهيليوم ( هيدرو زيت LIC اللزوجةالحركية : 40 ~ 100mm²/s) | ثاني أكسيد الكربون (أعلى من 0.7MPa) | الماء والزيت والهواء والفراغ وما إلى ذلك (-5 ~ 60 ℃) | الماء والزيت وما إلى ذلك (نوع يعمل بالهواء فقط) (-5 ~ 99 ℃) | ||||
| نموذج | B VNB2 □ 1 --- F C مادة الختم: NBR/FKM/EPDM | B VNB2 □ 2 --- F C مادة الختم: NBR/FKM/EPDM | VNB2 □ 3 --- M مواد الختم: المعدن | VNB2 □ 4 --- P مواد الختم: PTFE | ||||||
| جسم الصمام | SS304/سبيكة الألومنيوم | |||||||||
| مواد ختم | NBR | FKM | EPDM | NBR | FKM | EPDM | NBR | FKM | -5 ~ 180 ℃ | |
| درجة حرارة السائل | -5 ~ 60 ℃ | -5 ~ 99 ℃ | -5 ~ 60 ℃ | -5 ~ 99 ℃ | -5 ~ 60 ℃ | -5 ~ 99 ℃ | ||||
| درجة الحرارة المحيطة | -5 ~ 50 ℃ *1 (يعمل الهواء: 60 ℃) | -5 ~ 60 ℃ | ||||||||
| ضغط الاختبار | 1.5 MPa | |||||||||
| ضغط العمل | 0~1.0MPa | منفذ NO/NC/CO: فراغ منخفض ~ 0.5MPa | 0~1.0MPa | 0~0.9MPa | ||||||
| NC أصغر منفذ: فراغ منخفض ~ 1.0mpa | ||||||||||
| الهواء التجريبي الخارجي | ضغط | 0.2~0.7MPa | NC:0.25~0.7Mpa NO./CO.:0.1+0.25x( اضغط *5 )~0.25×0.25x (اضغط)MPa *2 | NC.:0.25~0.7MPa رقم:0.1+0.25x (اضغط)~0.7MPa | NC.:0.3~0.7MPa NO.:0.1+0.25x(PRESS)~ 0.25+0.25x(PRESS)MPa | |||||
| تشحيم | غير مطلوب (استخدم توربينات زيت الفئة 1 ISO VG32 ، إذا تم التشحيم.* 3) | |||||||||
| درجة حرارة | -5 ~ 50 ℃ (نوع تشغيل الهواء: 60 ℃) | -5 ~ 60 ℃ | ||||||||
| تصاعد | حرة *4 | |||||||||
※ 1) لا تجميد.
※ 2) اضبط نطاق ضغط التشغيل من 0.125 MPa إلى 0.275 MPa للفراغ المنخفض.
※ 3) التزييت غير مسموح به في حالة مواد الختم EPDM.
※ 4) بالنسبة للملف اللولبي التجريبي الخارجي ، يوصى بتوجيه صمام الملف اللولبي التجريبي إما إلى أعلى رأسيًا أو أفقيًا.
※ 5) اضغط = ضغط العمل

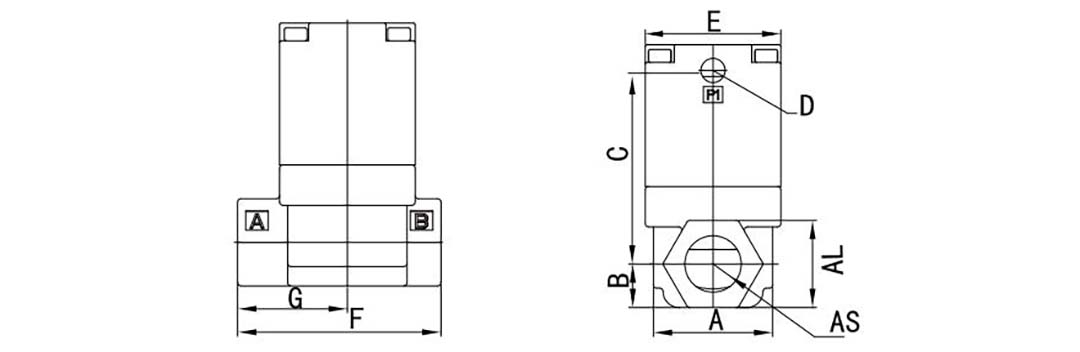

الأبعاد الرئيسية
| نموذج | مقاس المنفذ | A | B | C | D | E | F | G | مثل | آل |
| DN 6 | 1/8 | 28 | 12.5 | 39.5 | 1/8 | 27 | 45 | 24 | 1/8 | 23 |
| DN 8 | 1/4 | 28 | 12.5 | 39.5 | 1/8 | 27 | 45 | 24 | 1/4 | 23 |
| DN 10 | 3/8 | 28 | 12.5 | 39.5 | 1/8 | 27 | 45 | 24 | 3/8 | 23 |
| DN 10 | 3/8 | 37 | 14 | 55 | 1/8 | 42 | 63 | 34 | 3/8 | 27 |
| DN 15 | 1/2 | 37 | 14 | 55 | 1/8 | 42 | 63 | 34 | 1/2 | 27 |
| DN 20 | 3/4 | 46 | 17.5 | 60.5 | 1/8 | 50 | 80 | 43 | 3/4 | 33 |
| DN 25 | 1 | 58 | 20 | 73 | 1/8 | 60 | 90 | 49 | 1 | 43 |
| DN 32 | 1-1/4 | 68 | 26.5 | 94 | 1/8 | 77 | 105 | 52.5 | 1-1/4 | 48 |
| DN 40 | 1-1/2 | 85 | 30 | 107 | 1/4 | 96 | 120 | 60 | 1-1/2 | 55 |
| DN 50 | 2 | 100 | 37 | 123 | 1/4 | 113 | 140 | 70 | 2 | 66 |
