كم عدد أنواع الاسطوانة الهوائية

تصفح الكمية:701     الكاتب:VPC هوائي     نشر الوقت: 2022-08-22      المنشأ:https://www.vpc-pneumatic.com/

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
snapchat sharing button
sharethis sharing button

تقوم الأسطوانة الهوائية بتحويل طاقة الضغط للهواء المضغوط إلى طاقة ميكانيكية لقيادة آلية لتحقيق حركة خطية أو متذبذبة أو دورانية.إنه عنصر طاقة شائع في الآلات والمعدات المستخدمة في أتمتة الآلات والعمليات الصناعية.القوة والحركة الناتجة عن اسطوانات تعمل بالهواء المضغوط يمكن استخدامها في آليات مثل التثبيت والإخراج والحجب والرفع.

أتمتة تعمل بالهواء المضغوط

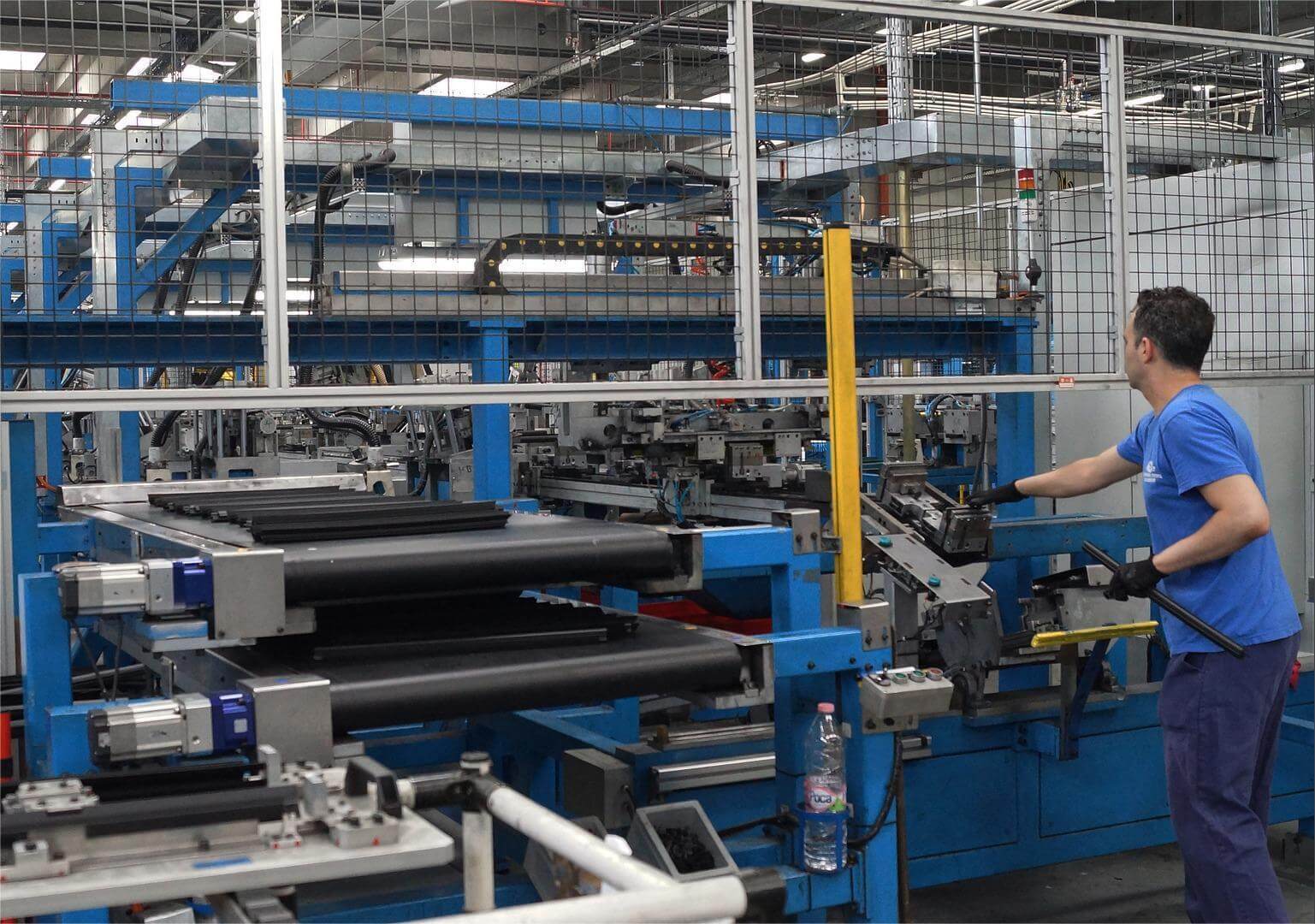

في التصنيع ، تُستخدم الأسطوانات الهوائية لفتح الصمامات ، والأبواب ، وتحريك الأشياء داخل وخارج الناقلات ، ورفع الأشياء الثقيلة.في صناعة السيارات ، تُستخدم الأسطوانات الهوائية في السيارات والشاحنات لتعليق وكبح الركوب الهوائي.

① حسب اتجاه الهواء المضغوط في المكبس.يمكن تقسيمها إلى أسطوانة أحادية التمثيل وأسطوانة مزدوجة التمثيل.

حسب الخصائص الهيكلية يمكن تقسيمها إلى اسطوانة مكبس ، اسطوانة دوارة دوارة، اسطوانة الغشاء ، اسطوانة المثبط الهوائية ، إلخ.

③ وفقًا لطريقة التثبيت ، يمكن تقسيمها إلى أسطوانة مرتكز الدوران ، أسطوانة شفة ، أسطوانة دبوس.

④ حسب وظيفة الاسطوانة يمكن تقسيمها الى اسطوانات عادية واسطوانات خاصة.تشير الأسطوانة العادية بشكل أساسي إلى أسطوانة المكبس أحادية المفعول والأسطوانة مزدوجة المفعول.تشمل الأسطوانة الخاصة أسطوانة تعمل بالهواء المضغوط المثبط ، وأسطوانة غشائية ، اسطوانة التأثيراسطوانة معززة اسطوانة السائر، اسطوانة دوارة ، إلخ.

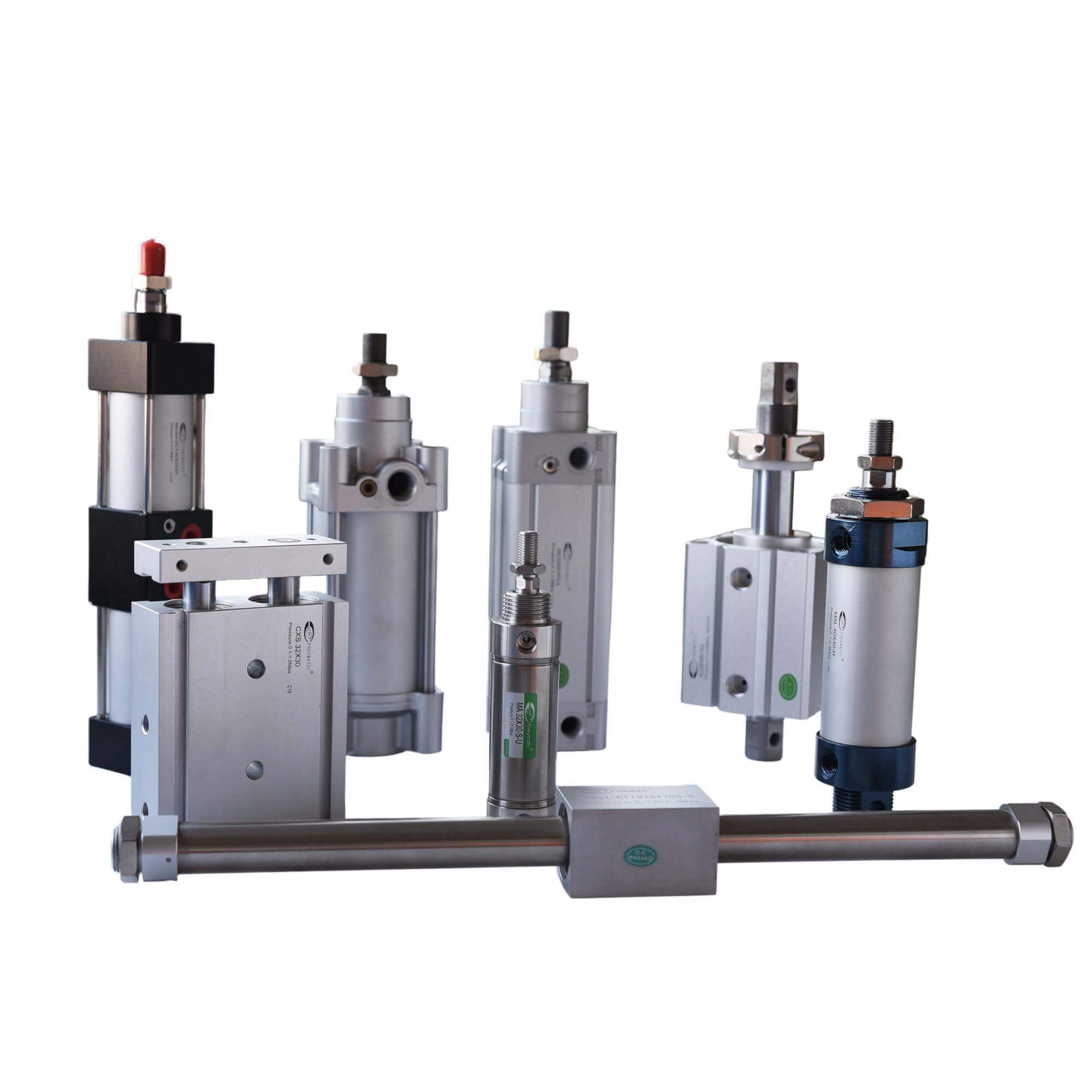

أنواع الاسطوانات الهوائية

يمكن تقسيم الأسطوانات التي تقوم بحركة خطية ترددية إلى 4 أنواع.الاسطوانة المفردة ، الاسطوانة المزدوجة ، اسطوانة الهواء الغشائية واسطوانة الصدم.

اسطوانة واحدة تعمل

طرف واحد فقط من قضيب المكبس ، الهواء فقط في جانب المكبس للضغط ، وضغط الهواء لدفع المكبس لتوليد قوة دفع من قضيب المكبس ، ثم بواسطة الزنبرك أو إعادة ضبط الطاقة الأخرى.

② اسطوانة مزدوجة التمثيل

المكبس على جانبي إمداد الهواء المتناوب ، في اتجاه واحد أو اتجاهين لقوة الخرج.

③ اسطوانة هواء الحجاب الحاجز

استبدل المكبس بغشاء ، بقوة خرج باتجاه واحد فقط ، بزنبرك أو غشاء إعادة ضبط.ختم جيد ، هيكل بسيط ، استهلاك هواء صغير ، لكن ضربة قصيرة.

④ اسطوانة تأثير الهواء

يؤدي استخدام قضيب الكباس ذو التجويف الزائد والوزن الصادم إلى تقليل معامل الاحتكاك لجدار الأسطوانة.قضيب مكبس اسطوانة الهواء باستخدام تصميم جهاز الارتداد ، في زيادة قوة تأثير الأسطوانة مع إطالة عمر الأسطوانة.تتميز بخصائص قوة التأثير القوية والسرعة العالية واستهلاك الهواء الصغير.يمكن أن تصل قوة التأثير إلى أكثر من 10 مرات من نفس السكتة الدماغية وتجويف الأسطوانة العادية.

بالإضافة إلى ذلك ، هناك اسطوانة تعمل بالهواء المضغوط بدون قضيباسطوانة التأرجح الهوائية ، اسطوانات دوارة، اسطوانة التخميد الغازية الهيدروليكية واسطوانة السائر.



مقدمة للأسطوانات الشائعة

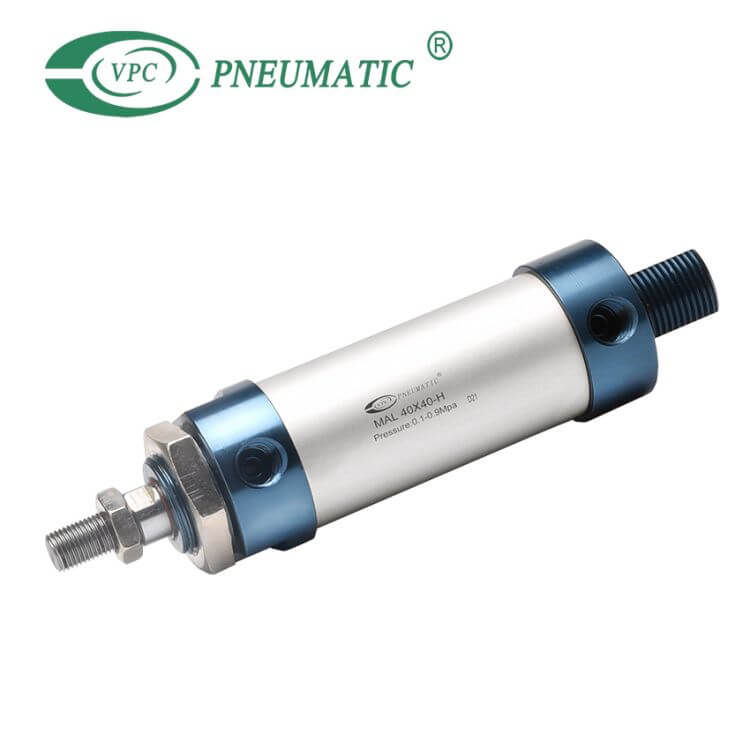

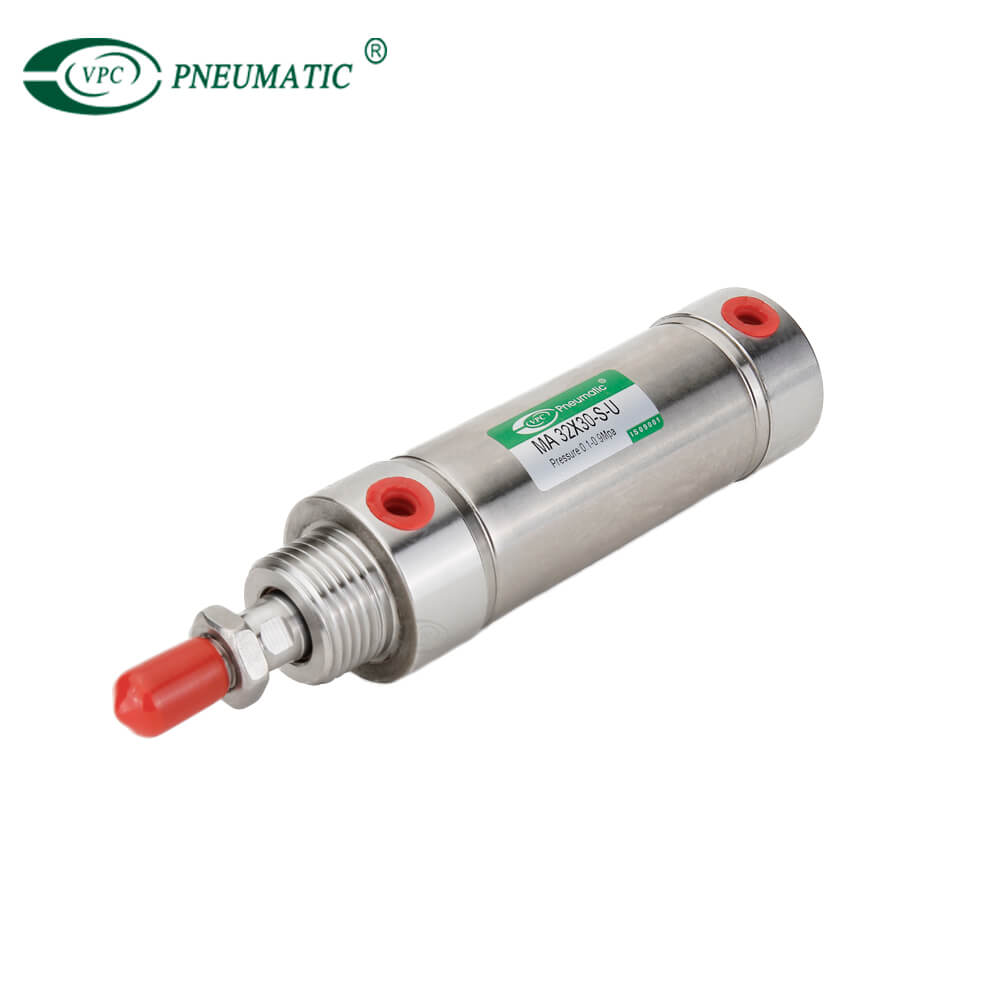

① قلم اسطوانة هوائية

يُعرف أيضًا باسم اسطوانة هوائية صغيرة، اسطوانة تعمل بالهواء المضغوط صغيرة أو اسطوانة هوائية صغيرة ، مواد الفولاذ المقاوم للصدأ وسبائك الألومنيوم.

سمات:

● هيكل مضغوط غير مكلف ، مظهر جميل ؛

● التثبيت اللولبي الأمامي والخلفي الثابت يمكن أن يوفر مساحة التثبيت بشكل فعال ؛

● يمكن أن تلبي متطلبات استخدام الترددات العالية.

● الصناعات التطبيقية هي الإلكترونيات ، والطبية ، وآلات التغليف ، وما إلى ذلك.

ملاحظات حول الاستخدام:

※ مطلوب قوس تركيب المفتاح المغناطيسي.ينقسم تركيب المفتاح المغناطيسي إلى تركيب حزام فولاذي وتثبيت للسكك الحديدية.

※ لتوصيل قضيب مكبس الاسطوانة والأجزاء المتحركة من خلال مفصل عائم، بحيث تتحرك الأجزاء المتحركة بسلاسة وسلاسة لمنع التشويش.

※ من الأفضل ترك هامش لاختيار شوط الأسطوانة.

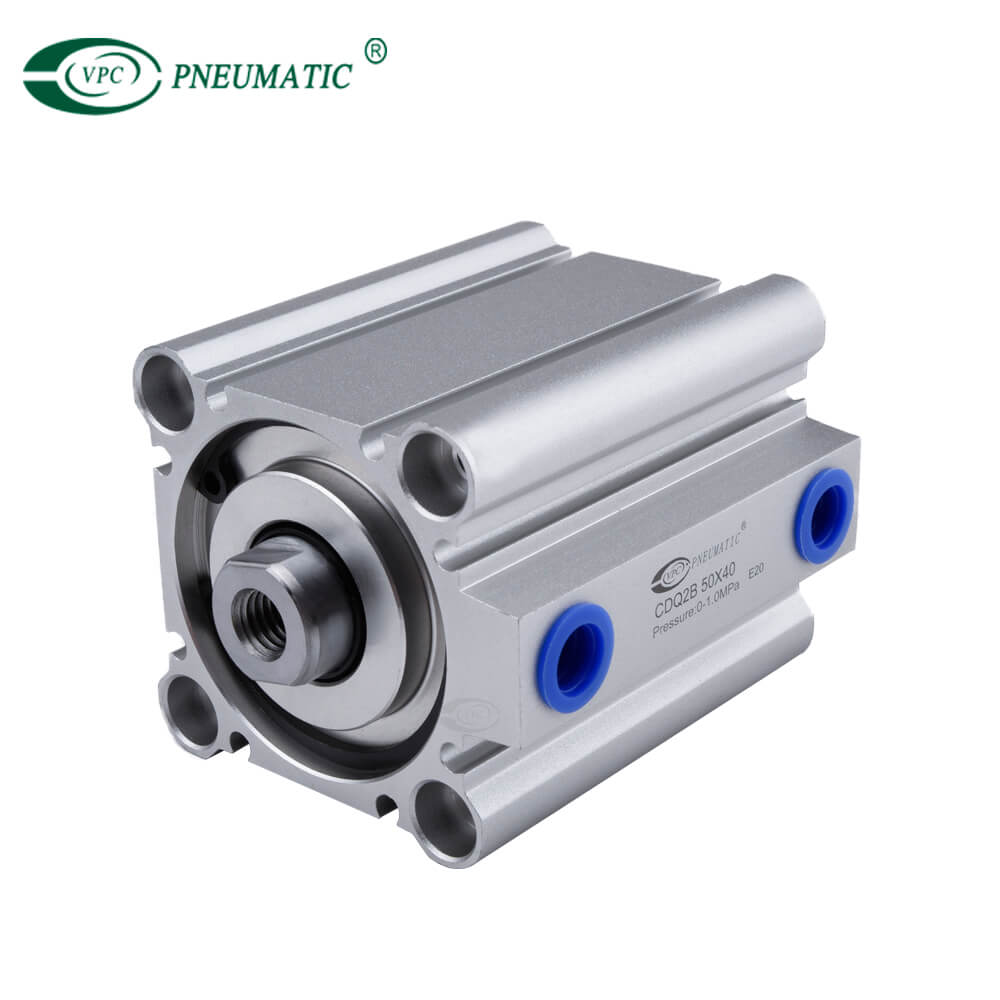

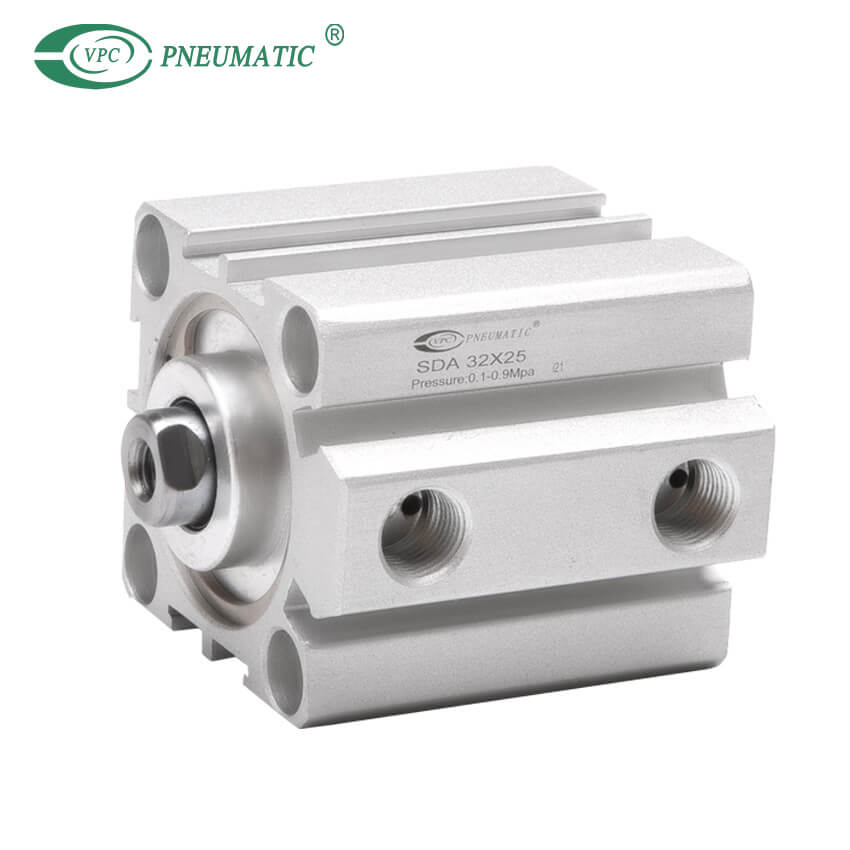

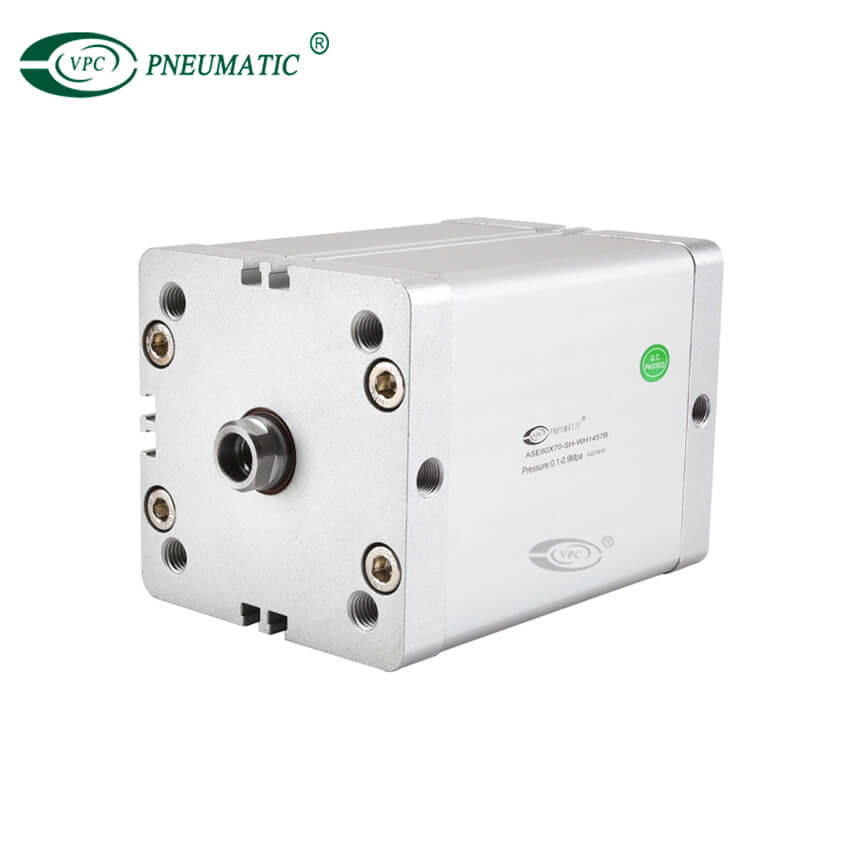

② اسطوانة تعمل بالهواء المضغوط

سمات:

اسطوانة هواء رقيق هو هيكل مدمج ، وخفيف الوزن ، واحتلال مساحة صغيرة ؛

● جسم الأسطوانة مربع ، ويمكن تركيبه مباشرة على أدوات ومعدات خاصة مختلفة دون الحاجة إلى تركيب ملحقات ؛

● قضيب توصيل خرج الأسطوانة مقسم إلى خيط أنثوي ونوع خيط ذكر ؛

● الحاجة إلى استخدامها مع العناصر الإرشادية ؛

● يمكن تثبيت مفتاح مغناطيسي على جميع الجوانب الأربعة ، وبالتالي يكون التصميم أكثر حرية (Φ12 ~ Φ25 لجانبين).ولن يكون المفتاح المغناطيسي بارزًا ، مما يحسن من قابلية التشغيل والسلامة.




③ اسطوانة تركيب مجانية

ال اسطوانة تركيب مجانية لديها دقة عالية في التركيب وقوة بسبب الهيكل المتكامل.الشكل المخزن عبارة عن عازل مطاطي عند كلا الطرفين ، ويكون ضبط المخزن المؤقت سلسًا.

سمات:

● أسطوانة مربعة موفرة للمساحة بضربة قصيرة ويمكن تثبيتها في أي اتجاه ؛

● هيكل الأسطوانة ورأس الأسطوانة متكامل ، هيكل مدمج ، دقة تركيب أعلى ؛

● تم تحسين التوازي ودقة الزاوية المستقيمة لسطح التثبيت لأسطوانة مربعة ولب عمود قضيب المكبس ، كما أن التثبيت المباشر يزيد من القوة ؛

● نوع قضيب التوصيل: خيط ذكر وخيط أنثوي ؛

● نوع القضيب غير الدوراني قياسي ؛يمكن أن يكون مع مفتاح مغناطيسي.

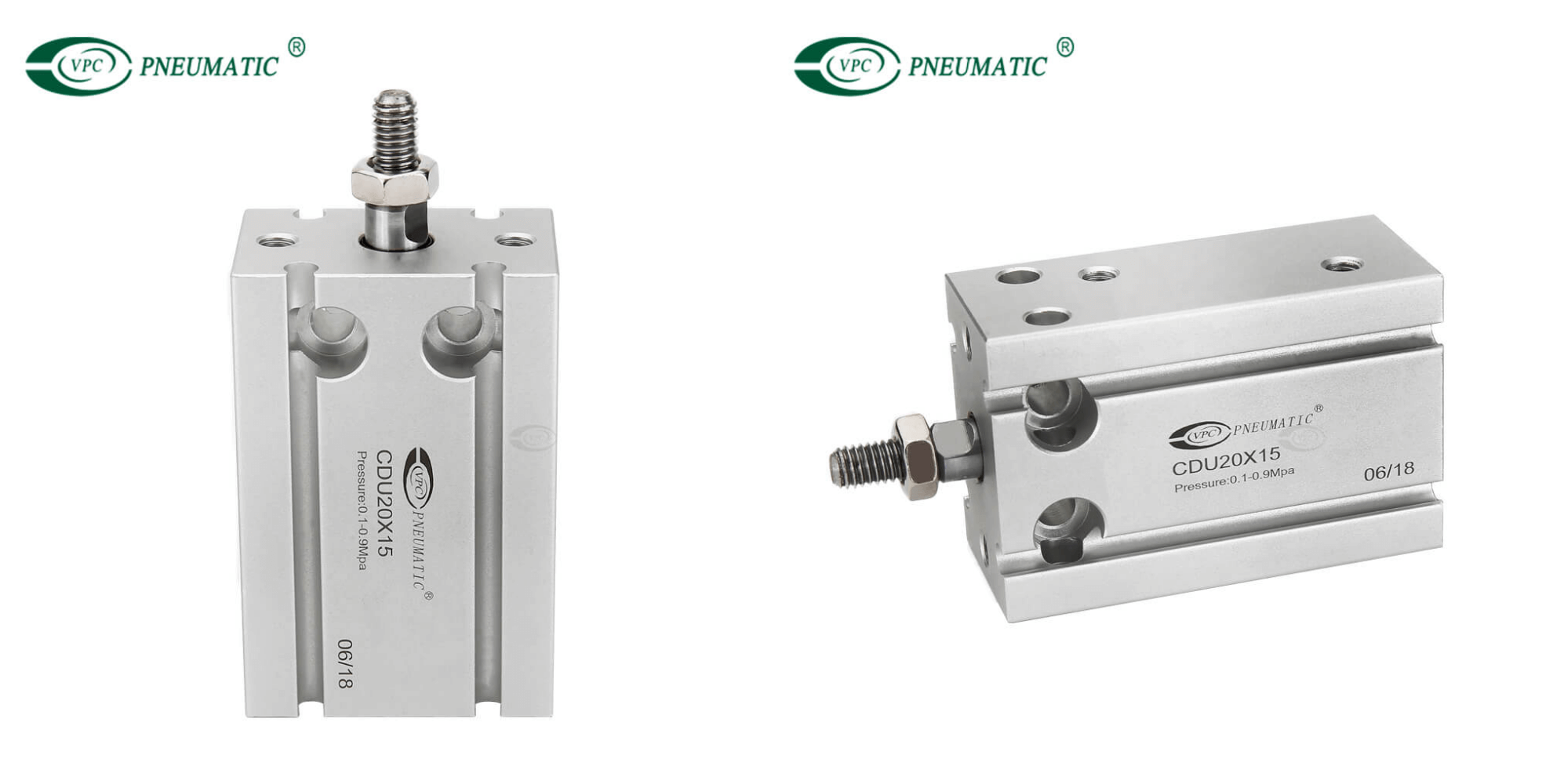

أسطوانة التثبيت المجانية للتركيب

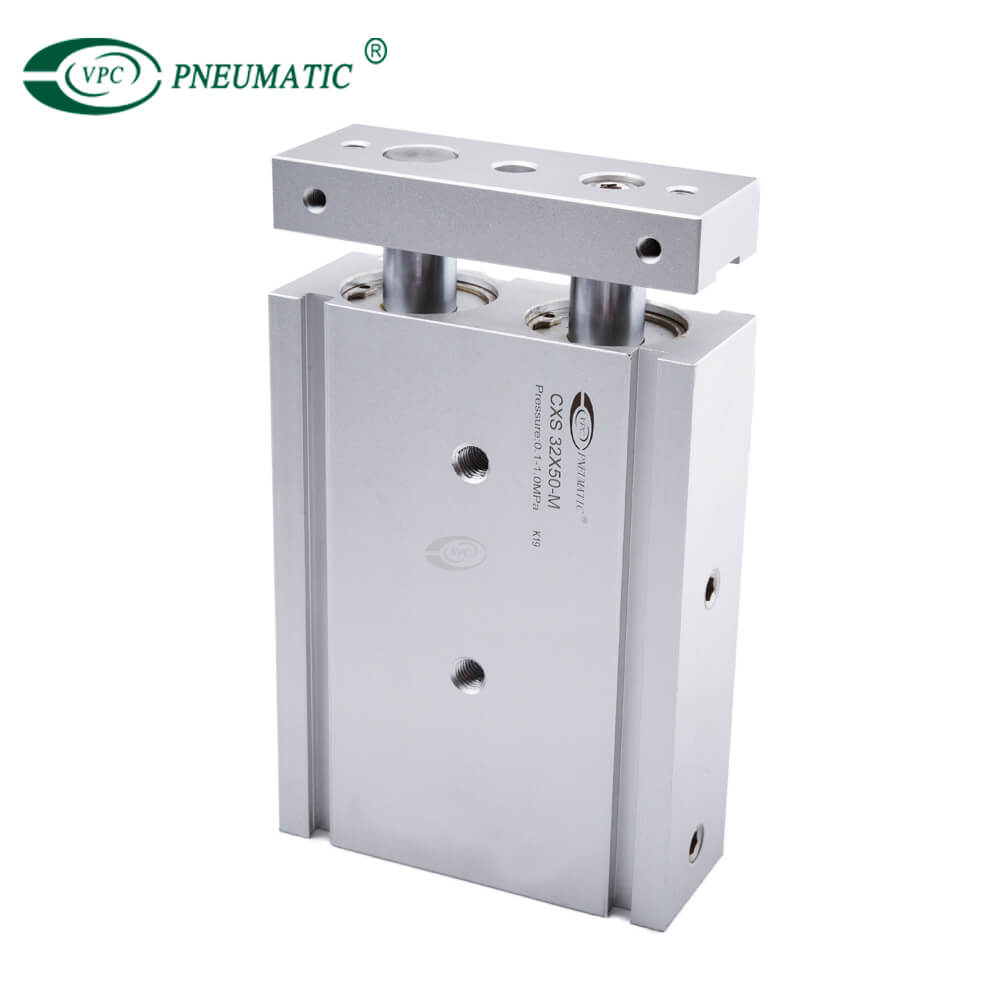

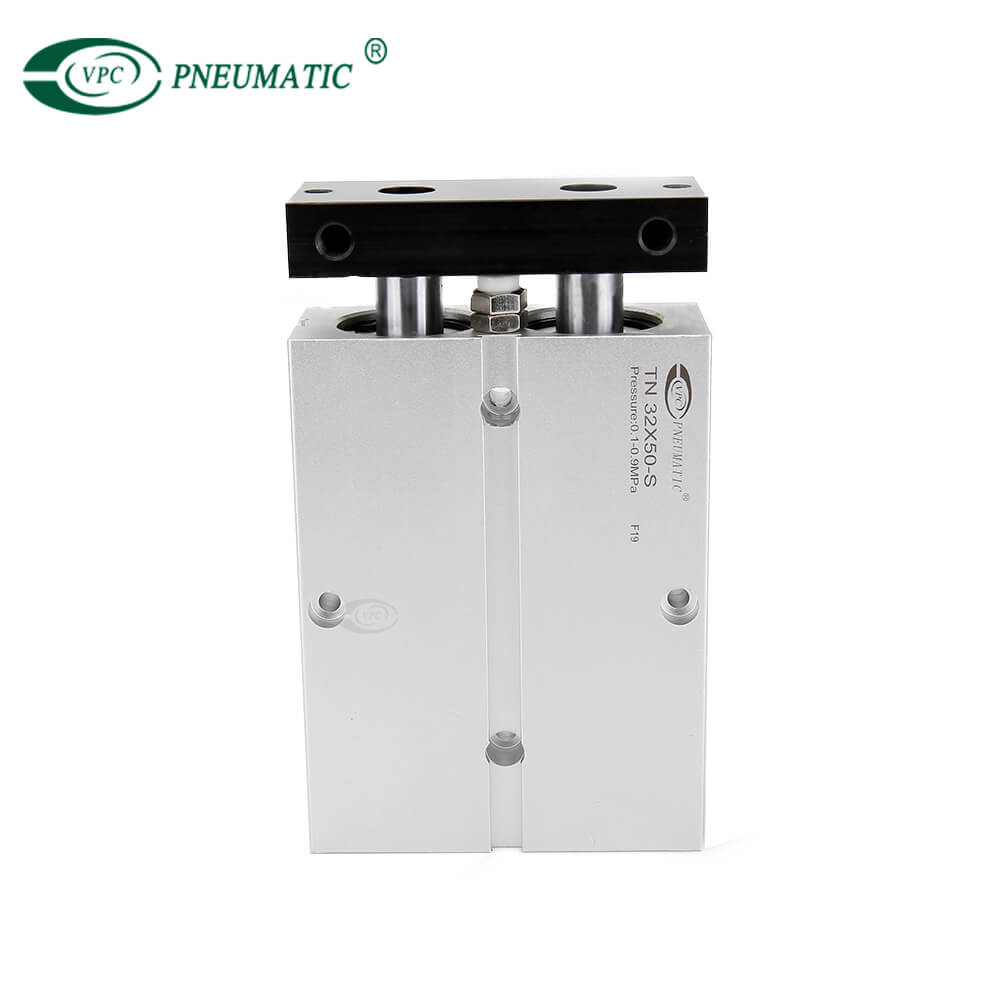

④ اسطوانة هواء مزدوجة العمود

اسطوانة تعمل بالهواء المضغوط مزدوجة القضيب عبارة عن وحدة انزلاق مزدوجة ذات مكبس مزدوج مع ممتص صدمات مدمج.تستخدم على نطاق واسع في التطبيقات من التأثيرات عالية السرعة ومنخفضة الحمولة إلى المواقف منخفضة السرعة وعالية التحميل.

سمات:

● دليل دعم ممتد مع أداء توجيهي جيد ؛

● مع خصائص توجيهية معينة ومضادة للانحناء ومضادة للالتواء ، قادرة على تحمل بعض الأحمال الجانبية ؛

● اللوح الثابت به فتحات تثبيت من ثلاث جهات ، وهو مناسب للتحميل متعدد المواضع ؛

● وسادة التصادم الأمامية لأسطوانة الهواء يمكنها ضبط السكتة الدماغية وتخفيف الصدمة.ويمكن أن تنتج قوة أكثر من أسطوانة المحور المفرد.

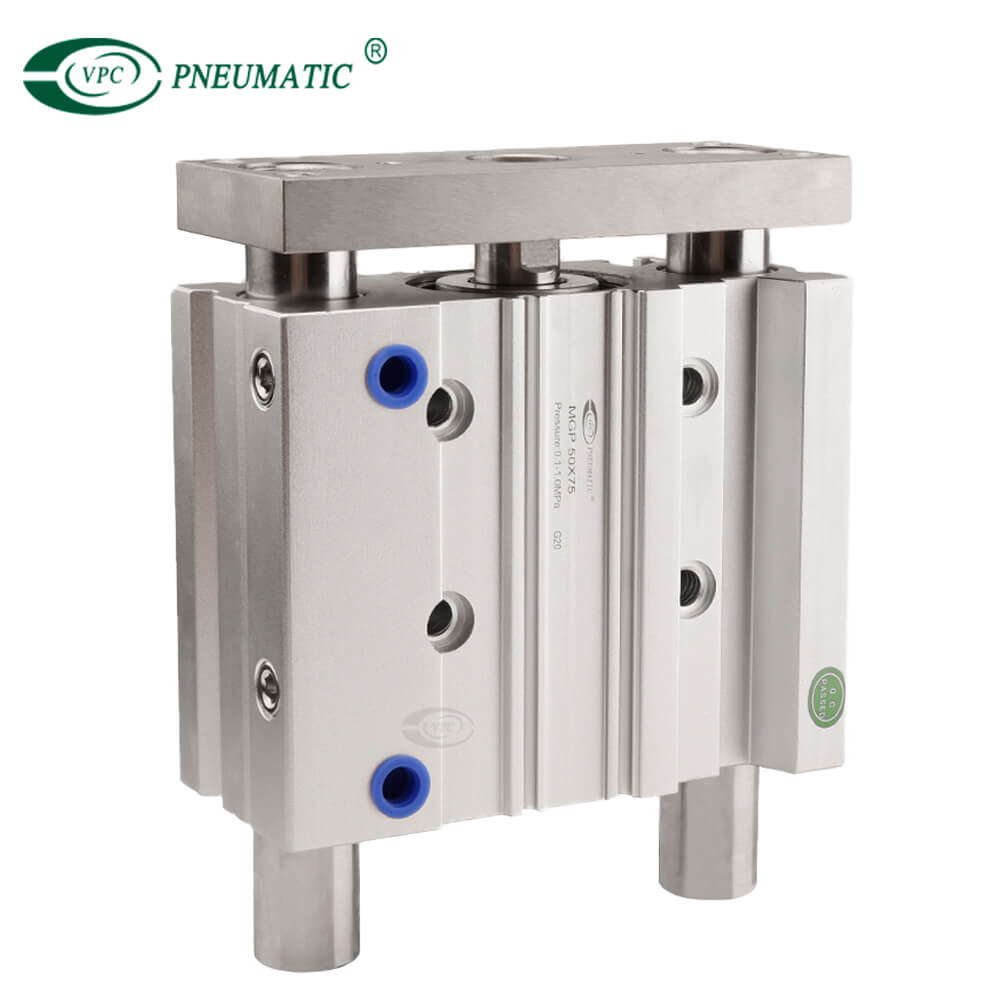

⑤ اسطوانة تعمل بالهواء المضغوط موجهة

اسطوانة تعمل بالهواء المضغوط مع قضبان توجيه هي مشغلات تدمج الدليل والأسطوانة في وحدة واحدة.يجب توفير آلية توجيه نظرًا لأن قضبان المكبس يمكن أن تنحني أو تدور أو تنحني استجابةً لقوى مثل الأحمال الجانبية.

سمات:

يمكن للهيكل المضغوط لأسطوانة قضيب التوجيه توفير مساحة التثبيت بشكل فعال.لها وظيفة التوجيه الخاصة بها ، والتي يمكنها تحمل بعض الأحمال الجانبية وطرق التثبيت المختلفة.يمكن استخدامه للحجب ، التحميل ، الدفع ، الختم ، التثبيت ، إلخ.


اسطوانة تعمل بالهواء المضغوط موجهة

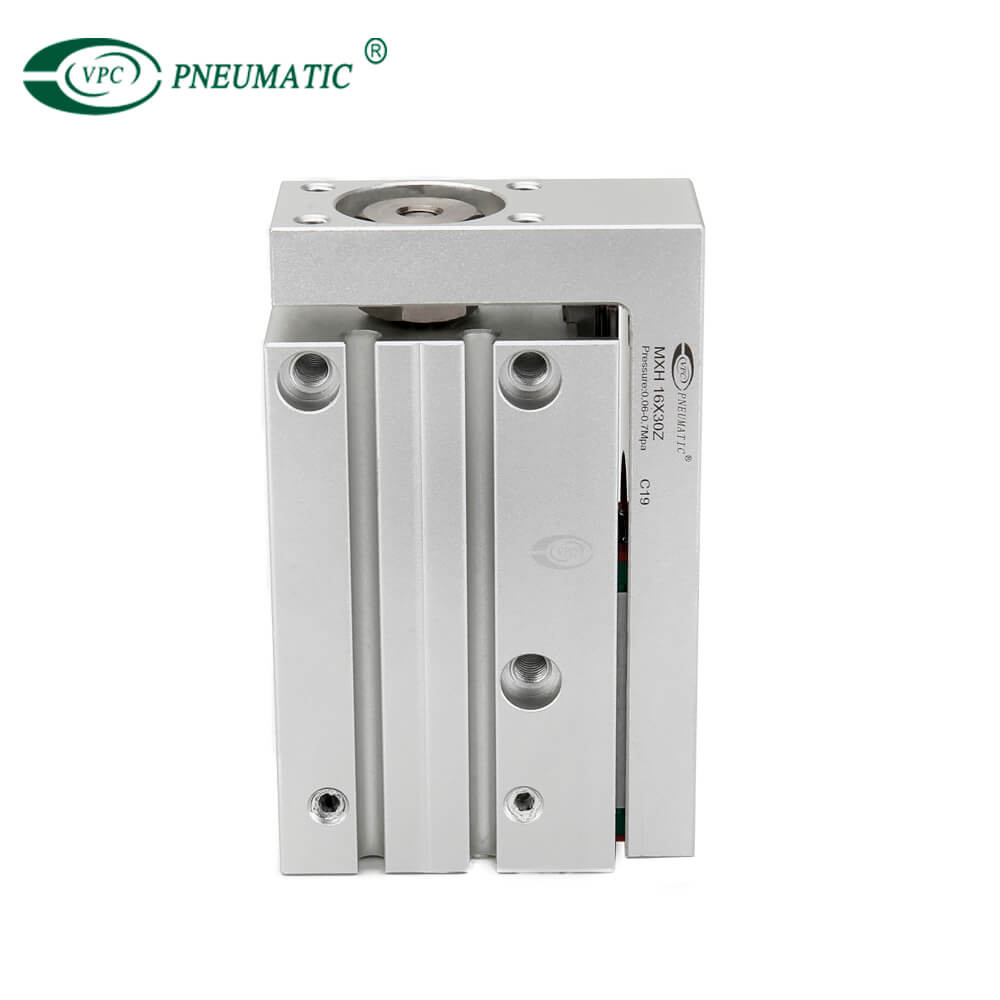

⑥ انزلاق اسطوانة الهواء

ال اسطوانة الشريحة يسترشد بدليل الكرة المتقاطعة ، والذي يتميز باحتكاك منخفض ويمكنه تحقيق حركة سلسة دون تخفيف.

سمات:

● هيكل مدمج ، مما يوفر مساحة التثبيت ؛

● دقة توجيه عالية ، قادرة على مقاومة عزم الدوران وقدرة تحميل عالية.



⑦ اسطوانة تعمل بالهواء المضغوط بدون قضيب

اسطوانة هواء بدون قضيب لا يحتوي على قضيب مكبس ، ويستخدم المكبس لتحقيق حركة ترددية بشكل مباشر أو غير مباشر.ينقسم إلى: اقتران ميكانيكي و اقتران مغناطيسي.أكبر ميزة للأسطوانة بدون قضيب هي توفير مساحة التثبيت ، خاصةً في مناسبات التجويف الصغير الطويلة السكتة الدماغية.

ملاحظات حول الاستخدام:

※ لا يمكن إصلاح استخدام شريط التمرير الأوسط ، يجب استخدامه لإصلاح طرفي المقعد الأمامي والخلفي ؛

※ اسطوانة لتجنب القوة المباشرة ، مما تسبب في ثني أنبوب الأسطوانة ، وأخيراً استخدم الوصلة العائمة.

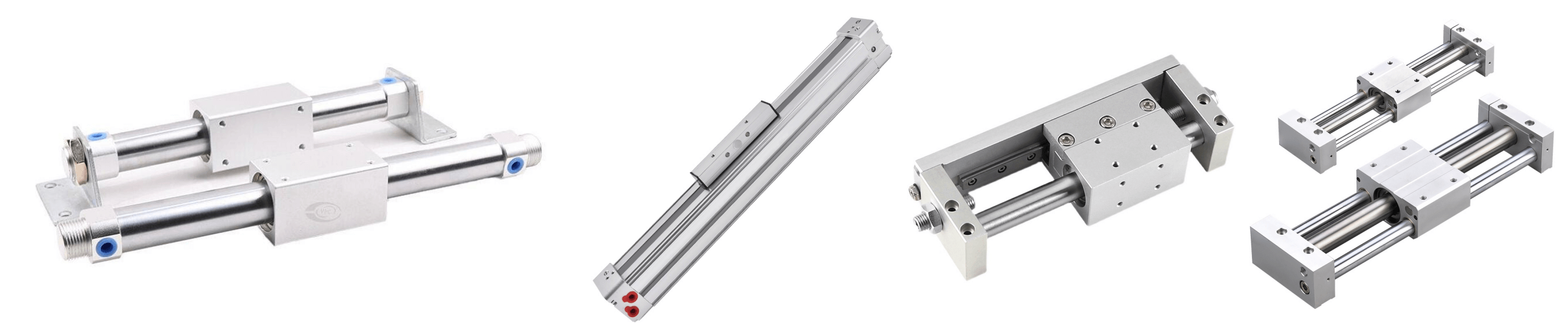

اسطوانة هوائية بدون قضيب

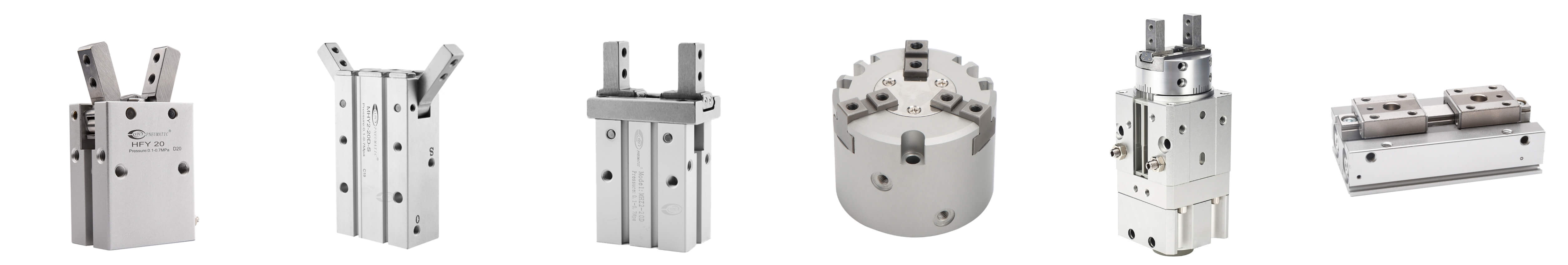

⑧ اسطوانة القابض الهوائية

اسطوانة هواء القابض هو أن قضيب المكبس متصل بأصابع الإمساك.عندما يحرك ضغط الهواء المكبس لأعلى ولأسفل ، تفتح الأصابع أو تغلق بطريقة موازية أو زاوية.يمكن استخدام هذه الآلية في عمليات الالتقاط والمكان أو لتغيير اتجاه الكائن.

أنواع القابض الهوائي: أسطوانة المشبك المتوازية ، أسطوانة المشبك المتأرجح ، أسطوانة المشبك الدوارة ، مخلب الهواء بثلاثة أصابع ، مخلب الهواء بأربعة أصابع.

سمات:

قادر على إمساك ثنائي الاتجاه بعزم دوران ثابت ؛

اعتماد دليل خطي متكامل ، محاذاة تلقائية ، دقة تكرار عالية (± 0.01 مم).


اسطوانة القابض الهوائية

⑨ اسطوانة التأرجح الهوائية

تنقسم أسطوانة التأرجح إلى نوع الرف والجناح ونوع الريشة.الأكثر استخدامًا هو نوع الرف والجناح ، المستخدم لتدوير الكائن ، الدوران ، الفرز ، إلخ.

سمات:

● نوع المنصة المتأرجحة مع بندول رقيق وبدون فجوة تروس ؛

● عازلة هيدروليكية داخلية اختيارية ؛

● سهولة تركيب الجسم الرئيسي ، يمكن تثبيت الحمولة مباشرة ؛

● استخدام محامل كبيرة متدحرجة وعالية الدقة ؛

نطاق تعديل الزاوية: من 0 إلى 190 درجة ؛

● حركة شعاعية ومحورية لجدول البندول: 0.01 مم أو أقل ؛

● يمكن توصيلها بالأسلاك والأنابيب من نهاية الجسم والاتجاه الجانبي لتوفير المساحة.

⑩ اسطوانة سدادة تعمل بالهواء المضغوط

اسطوانات سدادة تم تصميمه خصيصًا لتطبيقات إيقاف الناقل.إنه يتميز بلوحة تثبيت للخدمة الشاقة ، وقد تم تطوير تصميم قضيب / محمل الأسطوانة خصيصًا لتحمل تحميل الصدمات الجانبية.

اتصل بنا للحصول على مزيد من المعلومات وقائمة أسعار الأسطوانات الهوائية!
