1. PF2A أو PF3W: أي مفتاح تدفق يجب عليك اختياره؟
اختر معدات من نوع PF2A للهواء المضغوط أو النيتروجين . اختر جهازًا من نوع PF3W للمياه أو سائل التبريد المسموح به صراحةً . تحل العائلتان مهمة مراقبة مماثلة، لكنهما غير قابلتين للتبديل بسبب اختلاف الوسط وتصميم الاستشعار والمواد المبللة وقواعد التثبيت.
بعد تأكيد الوسيط، قارن بين الحد الأدنى والتدفق الطبيعي والذروة وضغط التشغيل ودرجة الحرارة وفقدان الضغط والمنفذ والإخراج والموصل ومساحة التثبيت. اسم العائلة وحده لا يكفي للموافقة على البديل.
2. PF2A مقابل PF3W في لمحة
| نقطة القرار | مفتاح التدفق الرقمي PF2A | مفتاح التدفق الرقمي PF3W |
| المتوسطة الأولية | هواء مضغوط ; النيتروجين حيث يسمح النموذج الدقيق بذلك | ماء ؛ المبرد المحدد فقط عندما يتم توثيق توافق السوائل |
| مهمة المشتري الرئيسية | قم بقياس الاستهلاك والتأكد من تدفق الهواء وفحص الطلب غير الطبيعي ودعم الأقفال المتداخلة ذات التدفق المنخفض | التأكد من تدفق التبريد، وحماية دوائر إزالة الحرارة، ودعم التشابكات منخفضة التدفق |
| النطاق المرجعي في الأدبيات SMC التي تمت مراجعتها | 1-10 لتر/دقيقة حتى 50-500 لتر/دقيقة | 0.5-4 لتر/دقيقة إلى 50-250 لتر/دقيقة لنماذج العرض المدمجة المشار إليها |
| مرجع التثبيت | 8D على الأقل على جانب المدخل في مادة PF2A/PF2A7 التي تمت مراجعتها | نموذج محدد؛ تستخدم العديد من النماذج المرجعية ما لا يقل عن 8 سم، مع 11 سم لأنواع معينة تبلغ 100 و250 لتر/دقيقة |
| مخاطر حرجة | التدفق المرجعي الخاطئ، تلوث الزيت/الماء، المدخل القصير، الخيط أو عدم تطابق PLC | عدم توافق السوائل، أو الهواء المحبوس، أو فقدان الضغط، أو التجميد، أو المدخل القصير، أو عدم تطابق PLC |
| حالة الاستبدال | متوافق فقط بعد فحص الأبعاد والكهرباء والأداء | متوافق فقط بعد فحص السوائل والأبعاد والكهرباء والأداء |
الخطوة 1: تحديد الوسيط قبل مقارنة النماذج
بالنسبة للهواء المضغوط ، سجل الرطوبة والزيت المتبقي والجزيئات والحالة المرجعية المستخدمة لللتر/الدقيقة. يمكن أن تكون قيمة التدفق بدون شرط مرجعي مضلِّل عند مقارنة جهازين لتدفق الغاز.
بالنسبة للماء أو سائل التبريد ، سجل اسم السائل بالكامل ونوع الجليكول وتركيزه والمواد المضافة واللزوجة ودرجة الحرارة والنظافة. 'المبرد' ليس وسيلة عالمية واحدة؛ يجب فحص الأختام والمواد المبللة مقابل التركيبة الفعلية.
| طلب | نموذج | لا تتقدم حتى |
| استهلاك الآلة للهواء المضغوط | نوع PF2A | يُعرف التدفق الأدنى والعادي والذروة تحت نفس الحالة المرجعية |
| تأكيد تطهير النيتروجين | نوع PF2A | رمز الطلب الدقيق يسمح صراحةً بالنيتروجين |
| حلقة الماء المبردة أو الآلية | نوع PF3W | جودة المياه ودرجة الحرارة وميزانية فقدان الضغط معروفة |
| حلقة تبريد جليكول الماء | نوع PF3W | تم تأكيد تركيبة الجليكول والتركيز واللزوجة وتوافق المواد المبللة |
| النفط أو مادة كيميائية غير مدرجة | ولا على الظن | يتم تحديد عائلة أجهزة الاستشعار الموثقة خصيصًا لهذا السائل |
الخطوة 2: مقارنة متطلبات تدفق الهواء PF2A
تسرد الأدبيات الرسمية PF2A التي تمت مراجعتها لهذه الصفحة الهواء والنيتروجين . تغطي عائلتها المرجعية العديد من نطاقات التدفق المقدر وخيارات الخيوط , Rc NPT و G المعتمدة على الطراز.

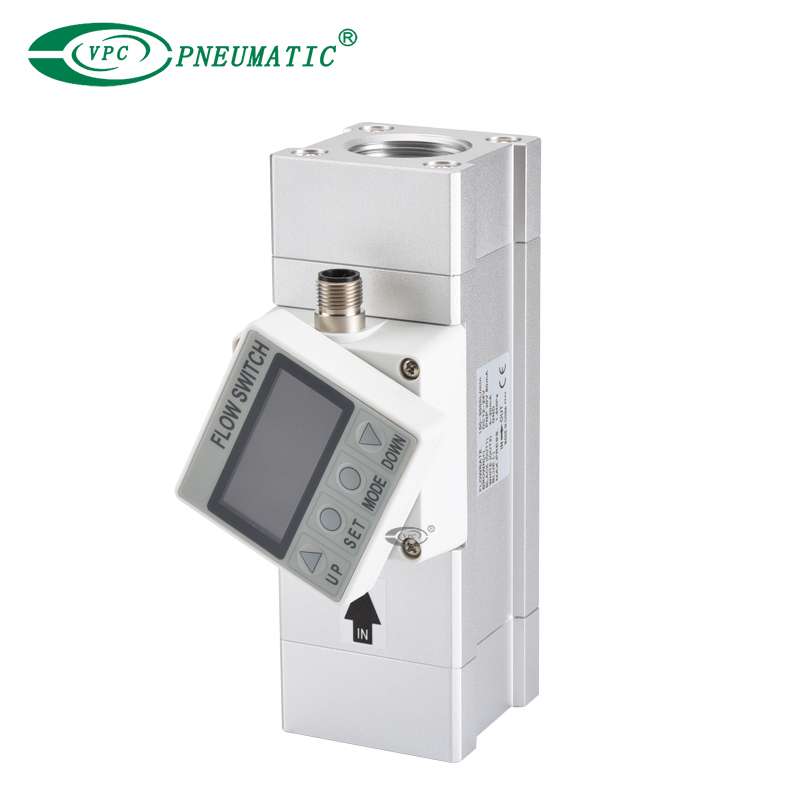

يحدد كل من دليل PF2A7 المرفق وكتالوج PF2A الرسمي قسمًا مستقيمًا للمدخل لا يقل عن ثمانية أضعاف قطر الأنابيب. يحذر الكتالوج الرسمي من أن القراءة يمكن أن تنحرف بنسبة 5% FS أو أكثر عندما لا يتم توفير هذا القسم المستقيم.
لا تستبدل هذا الدليل الخاص بالنموذج بقاعدة عامة في المراحل 10D الأولية 5D والنهائية. قم بتأكيد متطلبات التثبيت من رمز الطلب المحدد.
الخطوة 3: مقارنة متطلبات تدفق المياه PF3W
يسرد كتالوج PF3W الذي تمت مراجعته محلول مائي من الماء والإيثيلين جلايكول مع لزوجة تصل إلى 3 مللي باسكال ، بشرط ألا يؤدي السائل إلى تآكل أو إتلاف المواد المبللة. ويعتبر هذا الشرط أكثر أهمية من الكلمة العامة 'المبرد'.
تسرد نفس العائلة المرجعية درجة حرارة السائل من 0 إلى 90 درجة مئوية بدون تجميد أو تكثيف، و0-1 MPa ضغط تشغيل، و1.5 MPa ضغط مقاوم وIP65 للنماذج القياسية المشار إليها. هذه هي قيم عائلة المصدر، وليست مطالبات VPC التلقائية.
متطلبات الأنابيب المستقيمة PF3W خاصة بالطراز . تستخدم الأسرة المتكاملة التي تمت مراجعتها ما لا يقل عن 8 سم في عدة حالات وما لا يقل عن 11 سم لبعض الأنواع ذات التدفق العالي. تستخدم إصدارات الأنابيب البلاستيكية أشكالًا هندسية مختلفة، لذلك لا ينبغي نشر طول عالمي واحد.
الخطوة 4: حجم نطاق التدفق من العملية الحقيقية
سجل الحد الأدنى من , التدفق الطبيعي وذروة التدفق . يجب أن يلتقط النطاق المحدد نقطة قرار التدفق المنخفض دون التشبع عند ذروة العملية.
لا تستخدم عبارة 'تعمل عند 60-80% من النطاق' عامة كمواصفات. تعتمد الدقة والدقة ونطاق العرض والاستجابة على النموذج الدقيق ومتطلبات العملية.
| المعلمة | فحص PF2A | فحص PF3W |
| أساس التدفق | اذكر الحالة المرجعية للغاز ووحداته | اذكر تدفق السائل الفعلي وحالة اللزوجة |
| ضغط | الضغط عند الحساس وليس فقط تفريغ الضاغط | ضغط التشغيل بالإضافة إلى الضغط التفاضلي المتوفر |
| فقدان الضغط | تحقق من القيود في الفلتر والأنابيب وأجهزة الاستشعار | تحقق من المستشعر وفقدان صمام التعديل الاختياري عند ذروة التدفق |
| درجة حرارة | حدود الغاز والبيئة المحيطة من ورقة البيانات الدقيقة | حدود السوائل والبيئة المحيطة ؛ منع التجميد والتكثيف |
| Port | معيار الخيط والحجم واتجاه التدفق ومساحة 8D | معيار الخيط/الأنبوب والحجم والاتجاه ومساحة المدخل الخاصة بالطراز |
الخطوة 5: مطابقة المخرجات والأسلاك ومنطق PLC
تشتمل كلتا العائلتين المصدريتين على مخرجات تبديل المعتمدة على النموذج NPN أو PNP والخيارات التناظرية. يمكن أن تتغير الوظائف الدقيقة مع اللاحقة، لذا فإن رمز الطلب الكامل مطلوب.
3. الأخطاء الشائعة: الجانب الهوائي مقابل الجانب المائي
| أعراض | الشيكات الأولى من نوع PF2A | الشيكات الأولى من نوع PF3W |
| قراءة غير مستقرة | مدخل قصير، مرفق/صمام قريب، نبض، تلوث | فقاعات الهواء، المضخة النابضة، المدخل القصير، الاضطراب |
| القراءة منخفضة جدًا | اتجاه خاطئ، تقييد، انخفاض الضغط، نطاق خاطئ | اتجاه خاطئ، خط مسدود، قفل هوائي، ضغط غير كافٍ للمضخة |
| التدفق عندما تكون المعدات في وضع الخمول | حالة التسرب أو الالتفافية أو الصفر | تجاوز أو دوران الجاذبية أو تسرب الصمام |
| لا توجد إشارة PLC | العرض، المشترك، NPN/PNP، pinout، التحجيم | العرض، المشترك، NPN/PNP، pinout، التحجيم |
| تسرب في الميناء | عدم تطابق الخيط، أو مانع التسرب، أو الضغط الميكانيكي | عدم تطابق الخيط، أو عزم الدوران، أو الختم، أو عدم توافق السوائل |
التعليمات
1. هل يمكن لـ PF2A قياس الماء؟
لا . تم توثيق عائلة PF2A التي تمت مراجعتها للهواء والنيتروجين. استخدم عائلة تدفق سائل موثقة للمياه أو المبرد الفعلي.
2. هل يمكن لـ PF3W قياس الهواء المضغوط؟
لا، لقد تم تصميم عائلة PF3W التي تمت مراجعتها للمياه والمبرد المسموح به . يتطلب قياس تدفق الغاز وجود مستشعر غاز موثق.
3. هل يحتاج كل PF2A إلى 8D؟
تستخدم مادة PF2A التي تمت مراجعتها والمواد NPF2A7 المزودة قاعدة مدخل 8D . تحقق دائمًا من الدليل لمعرفة رمز الطلب المحدد بالضبط.
4. هل يحتاج كل PF3W إلى 8 سم؟
لا . يتغير الطول المستقيم المطلوب حسب النموذج والأنابيب. تستخدم الأدبيات التي تمت مراجعتها أيضًا 11 سم لبعض أنواع التدفق العالي.
يعد قرار PF2A مقابل PF3W المقام الأول قرارًا متوسطًا: في PF2A للهواء المضغوط أو , النيتروجين المسموح به PF3W للمياه أو المبرد الموثق . يعتمد الاختيار الصحيح بعد ذلك على التدفق الحقيقي والضغط ودرجة الحرارة وفقدان الضغط والأنابيب والإشارة والتوافق الميكانيكي.
يمكن لـ VPC تقييم التصميمات البديلة للسوق الآسيوية عند استلام الكود الحالي الكامل وبيانات التطبيق. للاستفسارات المحددة بخصوص رموز طلب VPC والأبعاد والشهادات ودعم IO-Link والتوفر التجاري، يرجى الاتصال بـ VPC تقنية النيوماتيك.
