مواصفات المنتج
1. نطاق معدل التدفق العالي: من 150 إلى 12000 لتر/دقيقة (ANR).
2. يمكن ضبط معدل التدفق والكشف عنه.
3. ثلاثة أنواع من الإخراج: يمكن اختيار إخراج التبديل في الوقت الحقيقي، أو إخراج التبديل المتراكم، أو إخراج النبض المتراكم كنوع الإخراج.
4. يمكن اختيار الشاشات الرقمية لمعدل التدفق الفوري ومعدل التدفق المتراكم.
5. مراقبة تدفق 4 قنوات: 4 نطاقات معدل تدفق مستقلة يمكن مراقبة بواسطة وحدة تحكم واحدة.

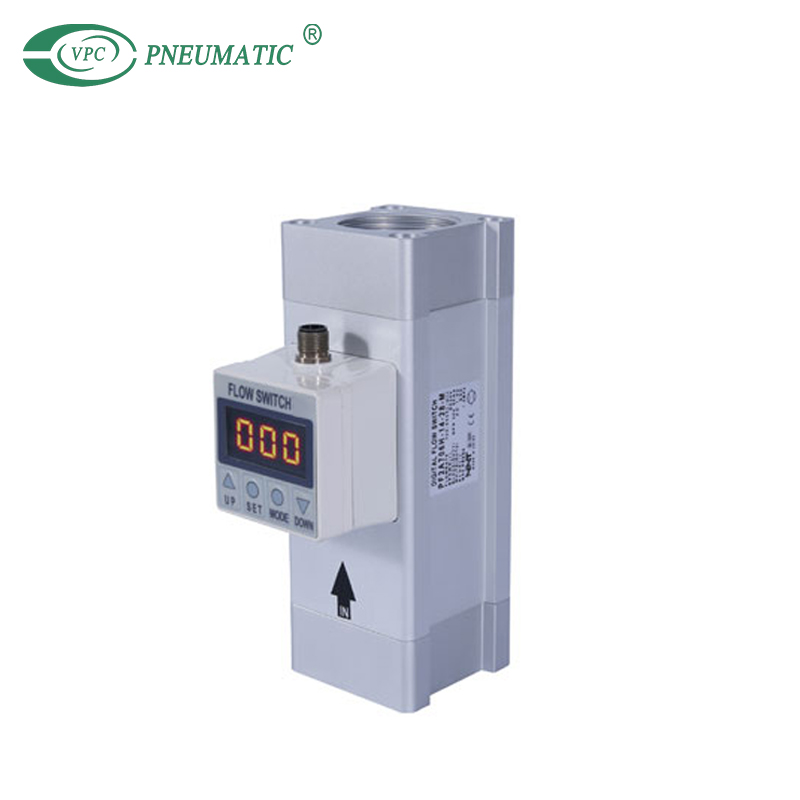

وصف المنتج
| نموذج | PF2A703H | PF2A706H | PF2A712H | |
| وسط التشغيل | الهواء الجاف ، النيتروجين | |||
| نوع الكشف | نوع سخان | |||
| نطاق التدفق المقدر *1) | 150 إلى 3000 لتر/دقيقة | 300 إلى 6000 لتر/دقيقة | 600 إلى 12000 لتر/دقيقة | |
| وحدة مجموعة الحد الأدنى * 1) | 5L/دقيقة | 10 لتر/دقيقة | ||
| وحدات العرض *2) | معدل التدفق الفوري | لتر/دقيقة، قدم مكعب في الدقيقة | ||
| التدفق المتراكم | لتر، م³، م³×10³، قدم³، قدم³×10³، قدم³×106 | |||
| ضغط التشغيل | 0.1 إلى 1.5MPa | |||
| ضغط الاختبار | 2.25 MPa | |||

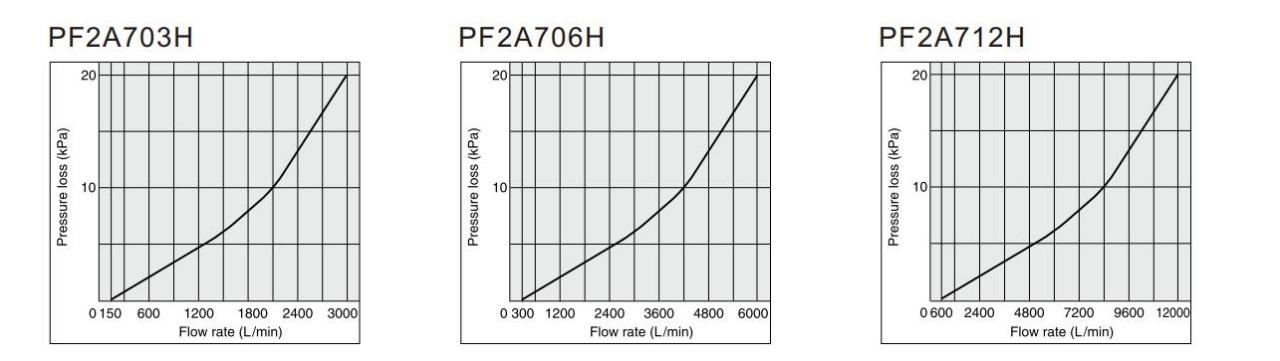

| فقدان الضغط | 20kpa (بمعدل التدفق القصوى) | |||
| نطاق التدفق المتراكم *3) | 0 إلى 9،999،999،999L | |||
| الدقة *5) | ±1.5%FS (0.7MPa، عند 20 درجة مئوية) | |||
| قابلية التكرار | ±1.0% FS (0.7MPa، عند 20 درجة مئوية)، ±3.0% FS في حالة الإخراج التناظري | |||
| خصائص الضغط | ±1.5% FS (0.1 إلى 1.5 MPa، 0.7 MPa مرجع) | |||
| خصائص درجة الحرارة | ±2.0% FS (0 إلى 50 درجة مئوية، مرجع 25 درجة مئوية) | |||

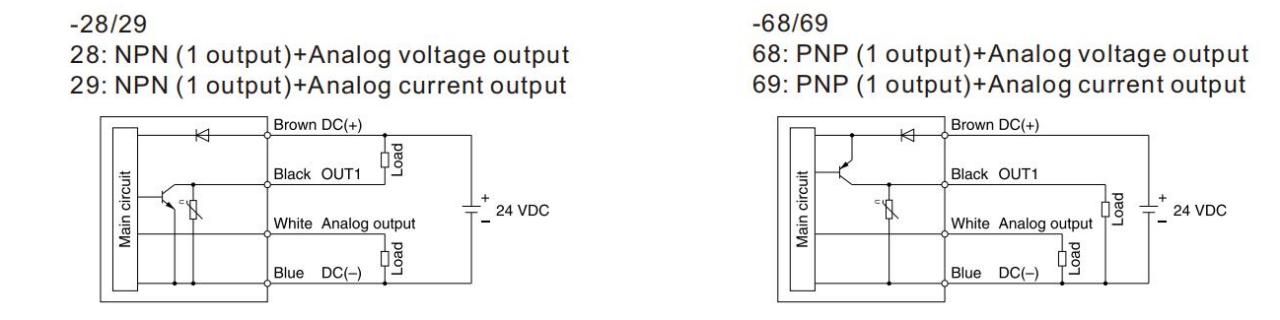

| مواصفات الإخراج | خرج تبديل *5) | NPN Open Collector | الأعلى. الحمل الحالي: 80 مللي أمبير؛ الأعلى. الجهد المطبق: 30 فولت؛ انخفاض الجهد الداخلي: 1 فولت أو أقل (مع تيار حمل 80 مللي أمبير) | |
| PNP جامع مفتوح ماكس. تيار الحمل: 80 مللي أمبير؛ انخفاض الجهد الداخلي: 1.5 فولت أو أقل | ||||
| خرج النبض المتراكم * 5) | NPN أو PNP جامع مفتوح | معدل التدفق لكل نبضة: 100 لتر/نبضة، 10.0 قدم مكعب/نبضة ، وقت التشغيل لكل عرض نبضة: 50 مللي ثانية/نبضة | ||
| خرج تماثلي *6) | جهد الخرج: 1 إلى 5 فولت؛ دقيقة. مقاومة الحمل: 100 كيلو أوم (مقاومة الخرج: 1 كيلو أوم) | |||
| تيار الخرج: من 4 إلى 20 مللي أمبير؛ الأعلى. مقاومة الحمل: 250 أوم | ||||
| زمن الاستجابة | 1 ثانية. أو أقل | |||
| تباطؤ استجابي | الوضع تباطؤ استجابي: متغير (يمكن ضبطه من 0)؛ وضع مقارنة النوافذ: ثابت (يمكن ضبطه من 0 إلى 3% FS) | |||
| جهد إمدادات الطاقة | DC24 فولت ±10% | |||
| الاستهلاك الحالي | 450 مللي أمبير أو أقل | |||
| بيئة | العلبة | IP65 | ||
| درجة حرارة العمل | 0 إلى 50 ℃ (مع عدم وجود تجميد وتكثيف) | |||
| تحمل الجهد | AC 1000V لمدة 1 دقيقة بين المحطات والإسكان | |||
| مقاومة العزل | 50mΩ أو أكثر (DC 500V تم قياس | |||
| مقاومة الضوضاء | 1000V PP Width1μs يدوم 1NS | |||
| المعايير واللوائح | CE ، ROHS | |||
| وزن | 1.1 كجم (بدون سلك الرصاص) | 1 كجم (بدون سلك الرصاص) | 2 كجم (بدون سلك الرصاص) | |
| مقاس المنفذ (Rc، NPT، G) | 1 | 1 1/2 | 2 | |
*1) يمكن تبديل عرض معدل التدفق بين الحالة الأساسية البالغة 0 درجة مئوية و101.3 كيلو باسكال والحالة القياسية (ANR) البالغة 20 درجة مئوية و101.3 كيلو باسكال و65% رطوبة نسبية.
*2) لمفتاح التدفق الرقمي مع وظيفة تبديل الوحدة. (سيتم ضبط وحدة SI الثابتة [(L/min، أو L، m³ أو m³×10³)] لنوع المفتاح بدون وظيفة تبديل الوحدة.)
*3) تتم إعادة ضبط معدل التدفق المتراكم عند إيقاف تشغيل مصدر الطاقة. من الممكن تحديد وظيفة تحمل القيمة المتراكمة حتى لا يتم إعادة ضبطها. في مثل هذه الحالات، تتم كتابة البيانات على EEPROM (ذاكرة القراءة فقط القابلة للمسح كهربائيًا والقابلة للبرمجة) على فترات زمنية مدتها أربع دقائق تقريبًا. عند الاستخدام، يرجى الأخذ في الاعتبار أن كتابة EEPROM مضمونة حتى مليون مرة (أربع دقائق × 1 مليون = 4 مليون ≈ 7.9 سنة)
*4) النوع ذو معدل التدفق العالي متوافق مع علامة CE؛ ومع ذلك، فإن الخطية مع الضوضاء المطبقة هي ±5% FS أو أقل.
*5) خرج تبديل ويتم إجراء تحديدات خرج النبض المتراكم باستخدام عناصر التحكم في الأزرار.
*6) يعمل الإخراج التناظري فقط لمعدل التدفق اللحظي، ولا يعمل للتدفق المتراكم.

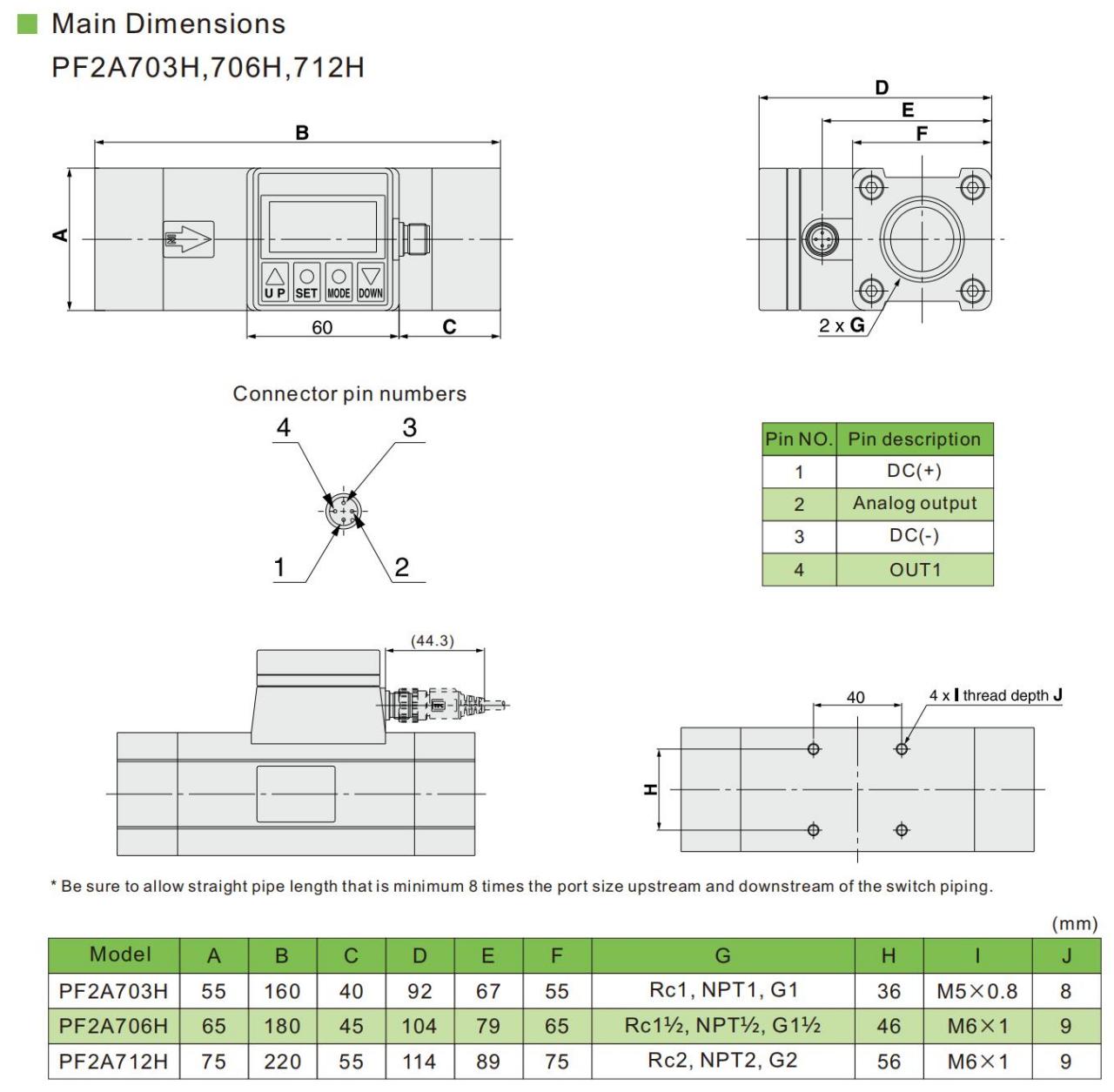

الأبعاد الرئيسية
