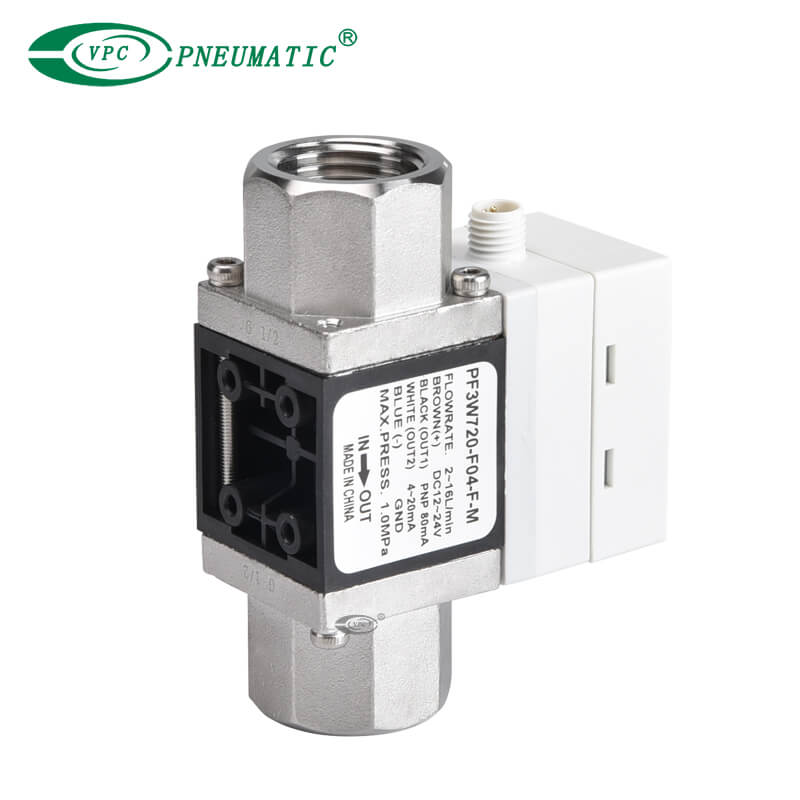

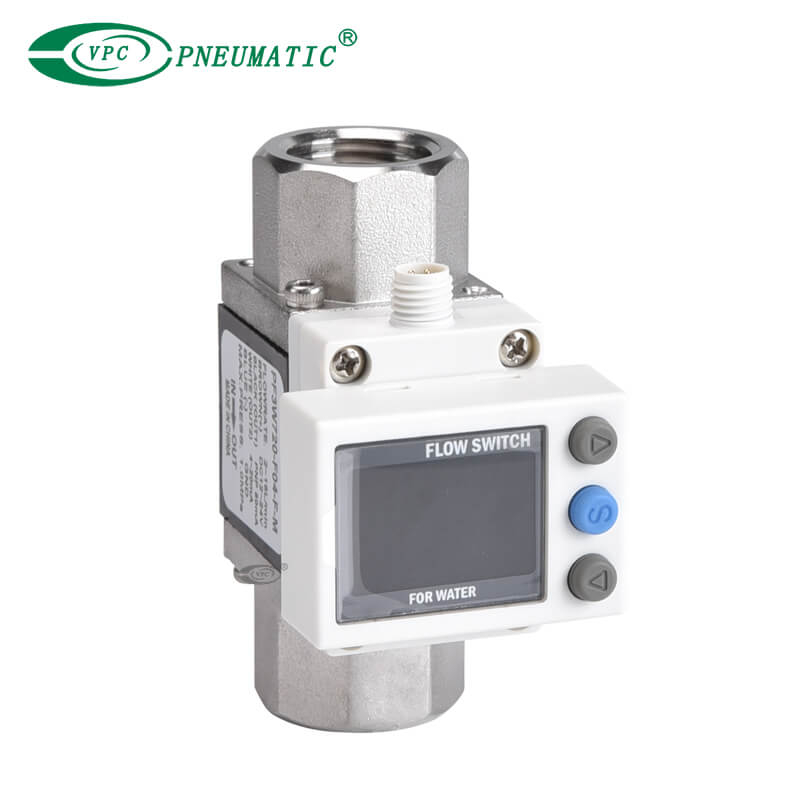

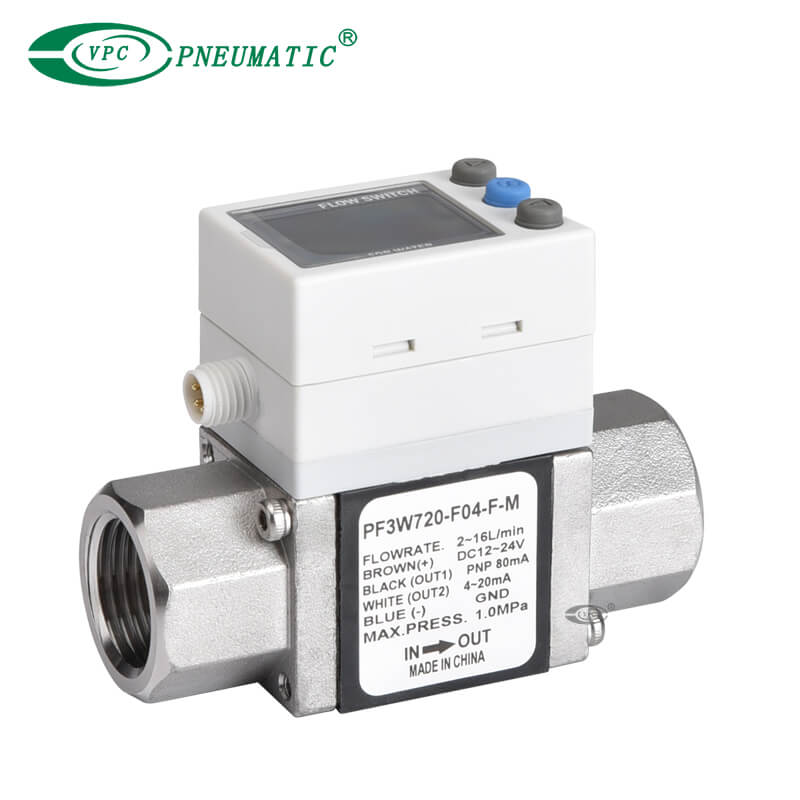

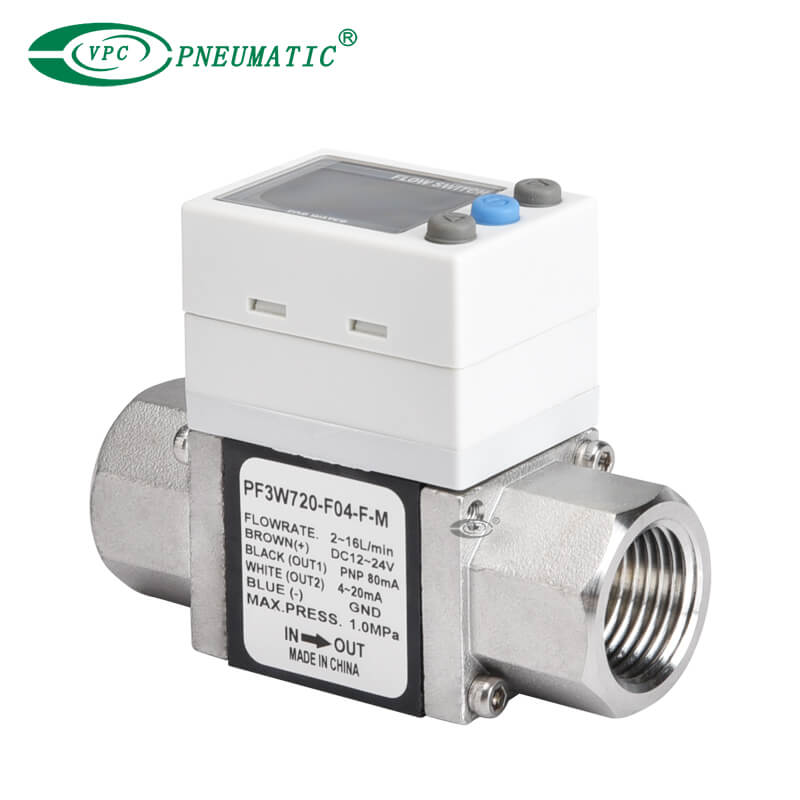

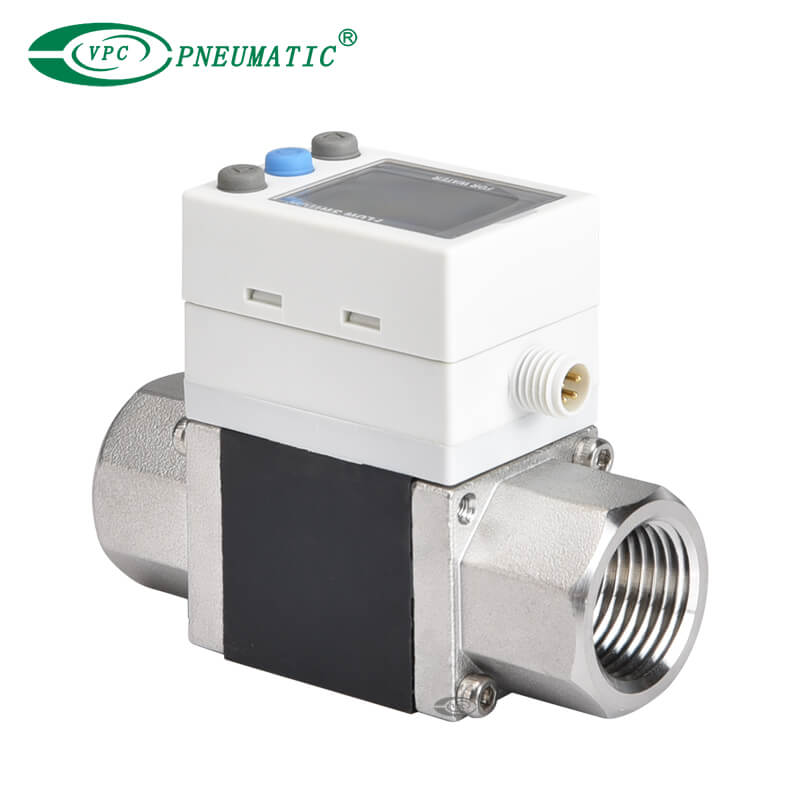

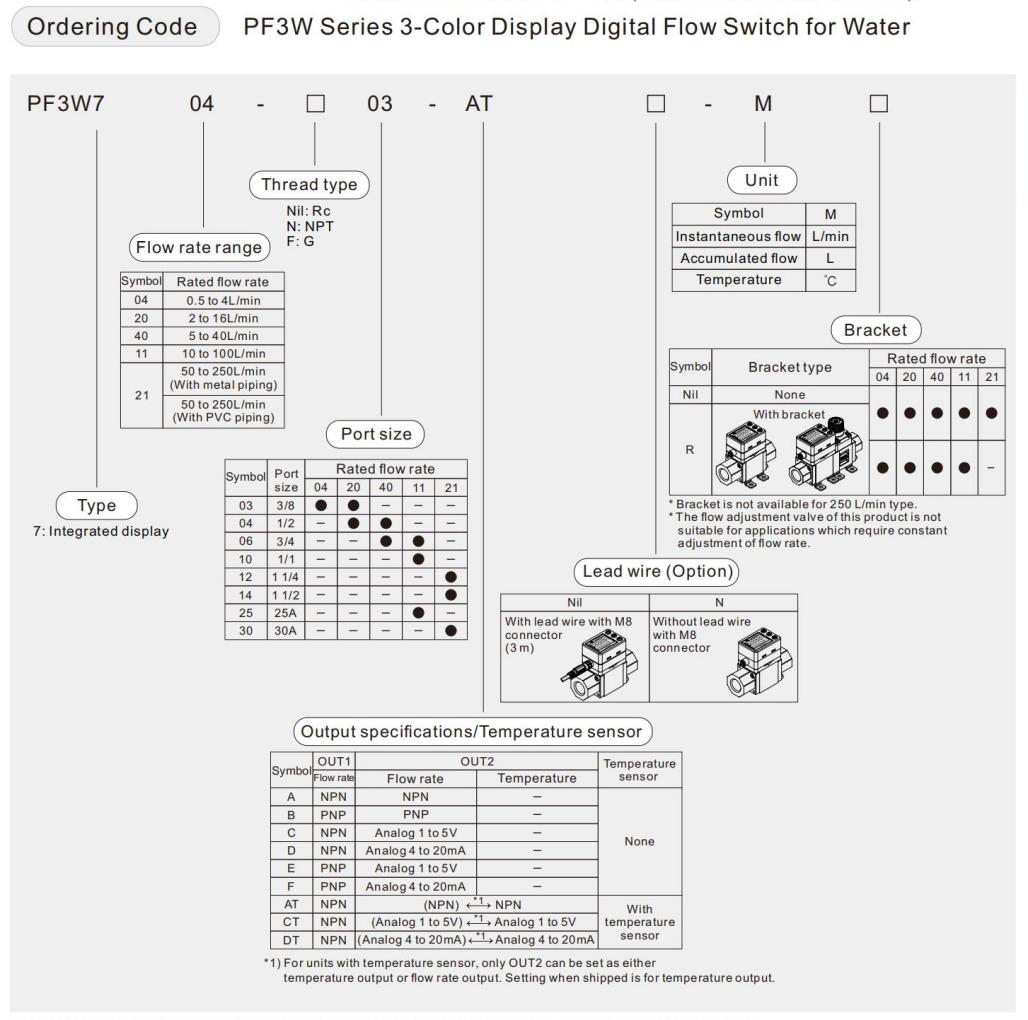

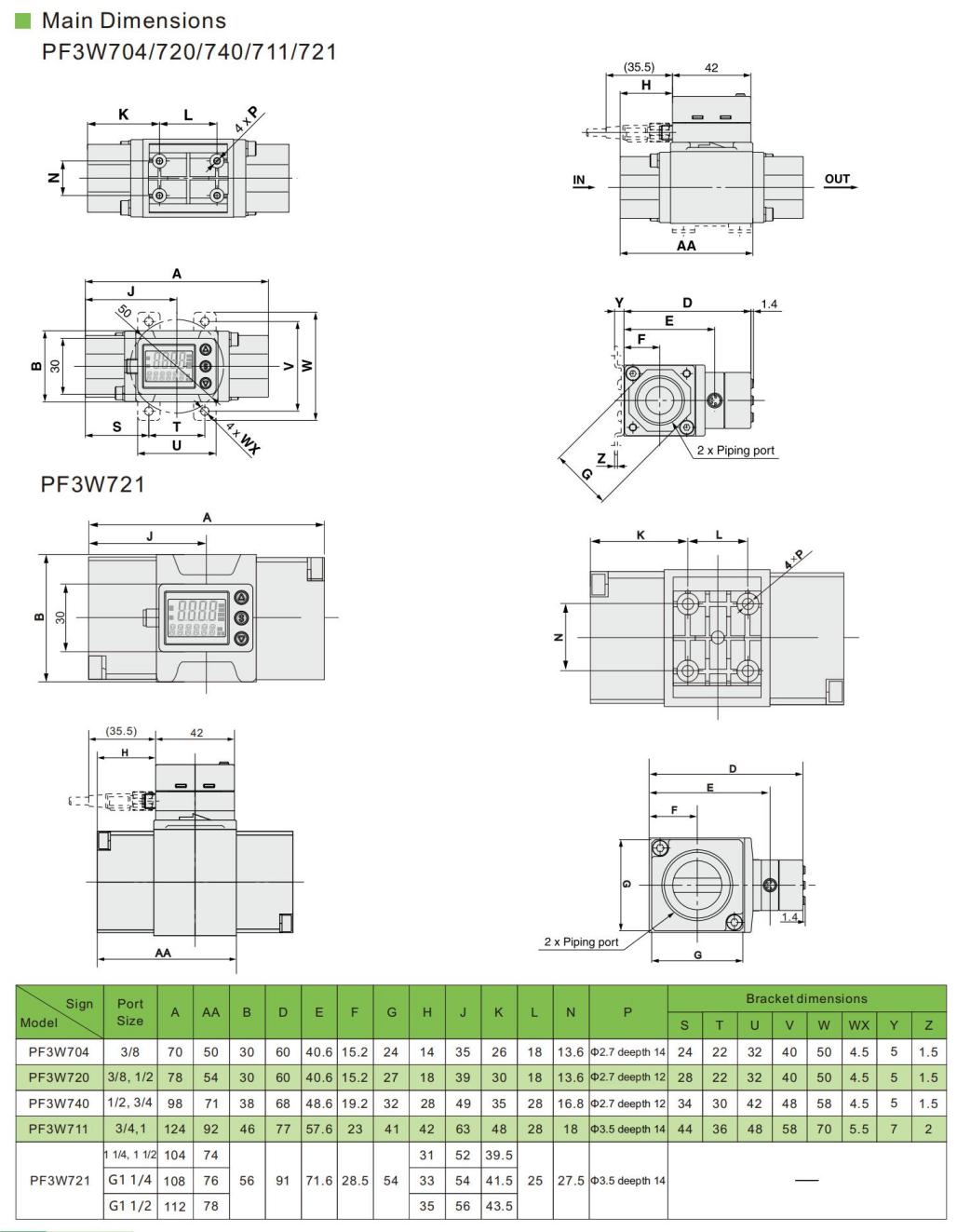

PF3W Series 3-Color Display Switch Digital Flow Switch for Water

1. PF3W هو مستشعر تدفق رقمي يراقب باستمرار تدفق الماء أو سائل التبريد.

2. PF3W يقوم بتحديث تصميم وتشغيل نموذج PF2W القديم. إن الجسم أصغر بنسبة 40 ٪ في الحجم ويتطلب أنابيب مستقيمة أقصر لتحسين مرونة التثبيت. تدور الشاشة العددية المكونة من 2 شاشة و 3 ألوان في كل من اتجاهات CW و CCW ، مما يوفر رؤية محسنة في نطاق من التوجهات.
3. يتوفر مخرجان ، بما في ذلك إشارات التبديل أو التبديل والإشارة التناظرية.
4. تشمل الخيارات قوسًا متزايدًا ، صمام ضبط التدفق ، ومستشعر درجة الحرارة لمراقبة التدفق ودرجة الحرارة في وقت واحد.
5. PF3W خالية من الشحوم ، تصنيف IP65 ، و C-ul-US ، CE و ROHS متوافقة.

نموذج:
PF3W
المنتج العلامة التجارية:
VPC Pneumatic
رمز المنتج:
8481804090

وسيط العمل:	الماء ، محلول مائي إيثيلين جليكول
درجة حرارة العمل:	0 إلى 90 درجة مئوية
ضغط الاختبار:	1.5 MPa
دقة:	قيمة العرض: ±3% FS خرج تماثلي: ±3% FS
توافر الحالة:



رسالتك سلة الاستفسارات

مواصفات المنتج

■ ميزة المنتج

1. 3-Color/2-screen الشاشة.

2. نوع العرض المتكامل ، نوع شاشة منفصل ، ونوع الأنابيب PVC.

3. انخفاض مساحة الأنابيب المطلوبة.

4. شاشة قابلة للتدوير: عكس اتجاه عقارب الساعة 90 درجة ، في اتجاه عقارب الساعة 225 درجة. يمكن تدوير العرض بزيادات قدرها 45 درجة لتناسب ظروف التثبيت.

5. عملية سهلة ، تحسين الرؤية. نموذج جديد PF3W721-14- -M. (تم تعيين معدل التدفق من 20-350L/دقيقة).

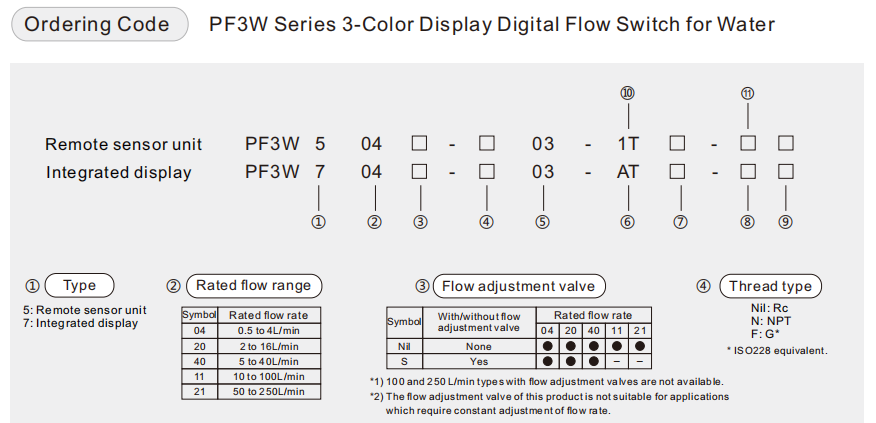

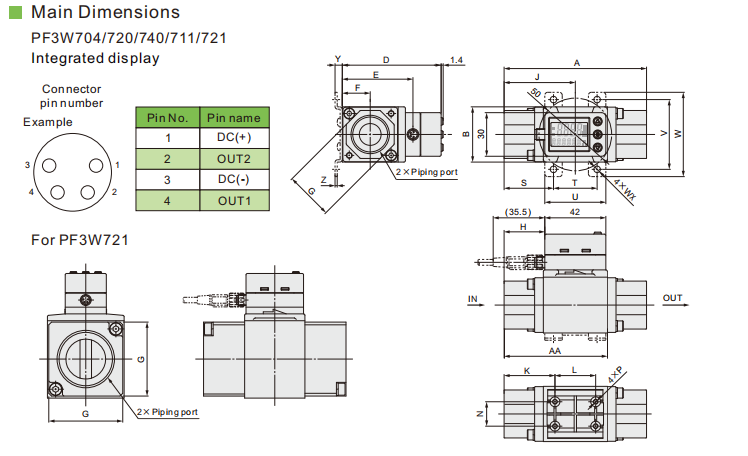

اس ام سي PF3W

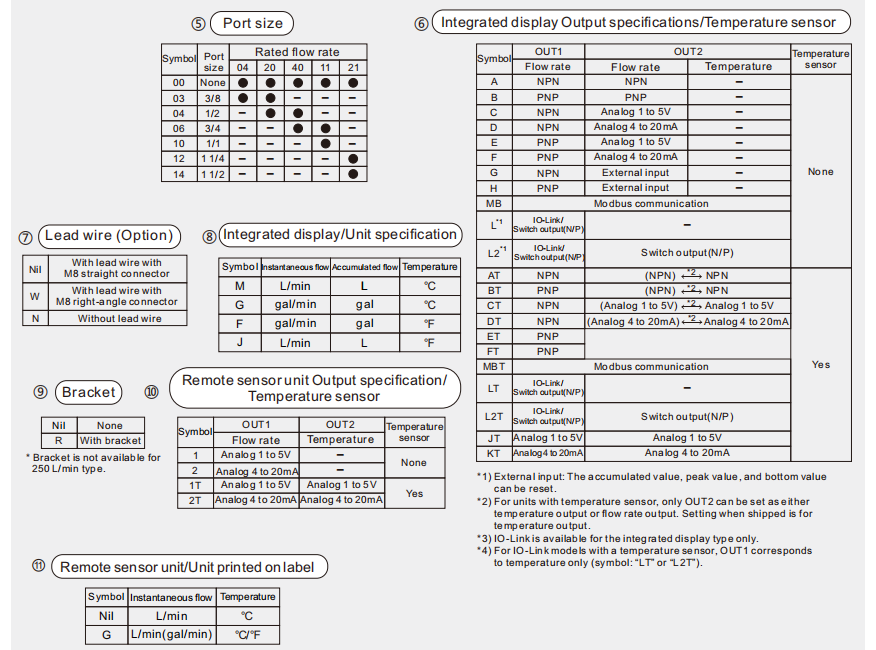

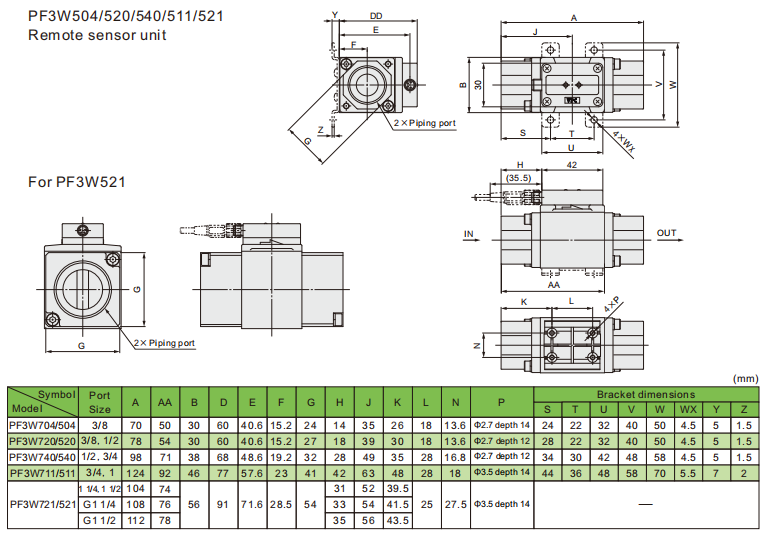

مستشعر التدفق PF3W

وصف المنتج

نموذج		PF3W704	PF3W720	PF3W740	PF3W711	PF3W721
وسط التشغيل		محلول مائي من الماء والإيثيلين جلايكول (لزوجة تبلغ 3 مللي باسكال · ثانية [3 سنتي بواز] أو أقل)
طريقة الكشف		كرمان فورتيكس
نطاق التدفق المقدر		0.5 إلى 4 لتر/دقيقة	2 إلى 16 لتر/دقيقة	5 إلى 40 لتر/دقيقة	10 إلى 100 لتر/دقيقة	50 إلى 250 لتر/دقيقة
عرض نطاق التدفق * ¹⁾		0.35 إلى 5.5 لتر/دقيقة	1.7 إلى 22.0 لتر/دقيقة	3.5 إلى 55.0 لتر/دقيقة	7 إلى 140.0 لتر/دقيقة	20 إلى 350.0 لتر/دقيقة
ضبط نطاق التدفق		0.35 إلى 5.5 لتر/دقيقة	1.7 إلى 22.0 لتر/دقيقة	3.5 إلى 55.0 لتر/دقيقة	7 إلى 140.0 لتر/دقيقة	20 إلى 350.0 لتر/دقيقة
أصغر زيادة قابلة للتسوية		0.01 لتر/دقيقة	0.1 لتر/دقيقة	0.1 لتر/دقيقة	1 لتر/دقيقة	2 لتر/دقيقة
تحويل النبض المتراكم (عرض النبض: 50 مللي ثانية)		0.05 لتر/نبضة	0.1 لتر/نبضة	0.5 لتر/نبضة	1 لتر/نبضة	2 لتر/نبضة
درجة حرارة السائل		0 إلى 90 درجة مئوية (بدون تجميد أو تكثيف)				0 إلى 70 درجة مئوية (بدون تجميد أو تكثيف)
وحدة العرض		التدفق الفوري: L/دقيقة ، التدفق المتراكم: L
دقة		قيمة العرض: ±3% FS خرج تماثلي: ±3% FS
قابلية التكرار		±2% خس * ²⁾
خصائص درجة الحرارة		±5% FS (معيار 25 درجة مئوية)
ضغط التشغيل		0 إلى 1 MPa
ضغط الاختبار		1.5 MPa
فقدان الضغط (بدون صمام تعديل التدفق)		45 كيلو باسكال أو أقل عند الحد الأقصى للتدفق				60 كيلو باسكال أو أقل عند الحد الأقصى للتدفق
نطاق التدفق المتراكم * ³⁾		99999999.9 ل		999999999 ل
		بمقدار 0.1 لتر	بمقدار 0.5 لتر	بمقدار 1 ل
خرج تبديل		NPN أو PNP مخرج جامع مفتوح
الأعلى. تحميل التيار		80 مللي أمبير
الأعلى. الجهد التطبيقي		تيار مستمر 28 فولت
انخفاض الجهد الداخلي		NPN: 1 فولت أو أقل (عند تيار حمل 80 مللي أمبير)؛ PNP: 1.5 فولت أو أقل (عند تيار حمل 80 مللي أمبير)
زمن الاستجابة * ^2)،4)		0.5 ثانية / 1 ثانية / 2 ثانية
حماية المخرجات		حماية الدائرة القصيرة
وضع الإخراج	معدل التدفق	حدد من بين تباطؤ استجابي، أو مقارنة النافذة، أو الإخراج المتراكم، أو أوضاع إخراج النبض المتراكم.
	درجة حرارة	اختر من وضع تباطؤ استجابي أو وضع مقارنة النافذة
خرج تماثلي	زمن الاستجابة * ⁵⁾	0.5 ثانية / 1 ثانية / 2 ثانية (مرتبطة بمخرج التبديل)
	إخراج الجهد	جهد الخرج: 1 إلى 5 فولت؛ مقاومة الإخراج: 1 كيلو أوم
	الإخراج الحالي	تيار الخرج: من 4 إلى 20 مللي أمبير؛ الأعلى. مقاومة الحمل: 300 أوم للتيار المستمر 12 فولت، 600 أوم للتيار المستمر 24 فولت
تباطؤ استجابي		عامل
المدخلات الخارجية		الإدخال بدون جهد: 0.4 فولت أو أقل (ريد أو الحالة الصلبة)، الإدخال لمدة 30 مللي ثانية أو أكثر
طريقة العرض		شاشة عرض ذات شاشتين (الشاشة الرئيسية: 4 أرقام، 7 أجزاء، لونان؛ شاشة فرعية حمراء/خضراء: 6 أرقام، 11 قطعة، أبيض)
مؤشر ضوء		الإخراج 1 ، الإخراج 2: البرتقالي
جهد إمدادات الطاقة		تيار مستمر 12 إلى 24 فولت ±10%
الاستهلاك الحالي		50 مللي أمتار أو أقل
بيئة	العلبة	IP65
	درجة حرارة العمل	0 إلى 50 درجة مئوية (بدون تجميد أو تكثيف)
	رطوبة العمل	العملية ، التخزين: 35 إلى 85 ٪ RH (بدون تكثيف)
	تحمل الجهد * ⁶⁾	تيار متردد 1000 فولت لمدة دقيقة واحدة بين المحطات والمبيت
	مقاومة العزل	50 ميجا أوم أو أكثر (تيار مستمر 500 فولت يتم قياسه عبر مقياس الضخامة) بين المحطات والمبيت
المعايير واللوائح		علامة CE (توجيه EMC/توجيه RoHS)، UL (CSA)
مواد الأجزاء المبللة		بس، جبهة مالوكو، SCS13، SUS304؛ غير دهني
حجم منفذ الأنابيب * ⁷⁾		3/8	3/8 ، 1/2	1/2 ، 3/4	3/4 ، 1	1 1/4 ، 1 1/2

*1) عندما يكون معدل التدفق الفعلي أقل من الحد الأدنى لنطاق تدفق العرض، ستعرض الشاشة '0.00 ' أو '0.0 ' أو '0 '.

*2) إذا تم تحديد 0.5 ثانية لوقت استجابة مخرج المفتاح، فإن التكرار سيكون ±3% FS

*3) يتم مسحه عند إيقاف تشغيل مصدر الطاقة. يمكن اختيار وظيفة الانتظار. (يمكن اختيار فواصل زمنية مدتها 2 أو 5 دقائق.) إذا تم تحديد فاصل زمني مدته 5 دقائق، فإن عمر عنصر الذاكرة (الأجزاء الإلكترونية) يقتصر على مليون مرة. (إذا تم تنشيطه لمدة 24 ساعة، يتم حساب العمر على أنه 5 دقائق × 1 مليون = 5 مليون دقيقة = حوالي 9.5 سنة.)

لذلك، في حالة استخدام وظيفة الانتظار، قم بحساب عمر الذاكرة لظروف التشغيل الخاصة بك، واستخدمها خلال هذا العمر.

*4) وقت الاستجابة عندما تكون القيمة المحددة 90% بالنسبة لإدخال الخطوة (وقت الاستجابة هو 7 ثوانٍ عندما يتم إخراجها بواسطة مستشعر درجة الحرارة.)

*5) وقت الاستجابة حتى تصل القيمة المضبوطة إلى 90% فيما يتعلق بإدخال الخطوة (وقت الاستجابة هو 7 ثوانٍ عندما يكون الإخراج تناظريًا بواسطة مستشعر درجة الحرارة.)

*6) مع مستشعر درجة الحرارة، يكون جهد التحمل 250 فولت تيار متردد.

*7) عندما يكون قطر الأنابيب أو ممر الأنابيب مقيدًا، قد لا تكون المواصفات مستوفاة.

*8) يتم التحقق من أن المنتجات التي تحتوي على خدوش أو علامات صغيرة أو اختلافات في اللون أو السطوع لا تؤثر على أداء المنتج هي منتجات مطابقة.

■ الخيارات/رقم الجزء.

عندما تكون هناك حاجة إلى أجزاء اختيارية فقط، اطلب أرقام الأجزاء المذكورة أدناه.

وصف	الجزء لا.	كتي.	ملحوظة
قوس*	ZS-40-K	1	ل PF3W704/720/504/520	مع 4 مسامير التنصت (3 × 8)
	ZS-40-L	1	ل PF3W740/540	مع 4 مسامير التنصت (3 × 8)
	ZS-40-M	1	ل PF3W711/511	مع 4 مسامير التنصت (4 × 10)

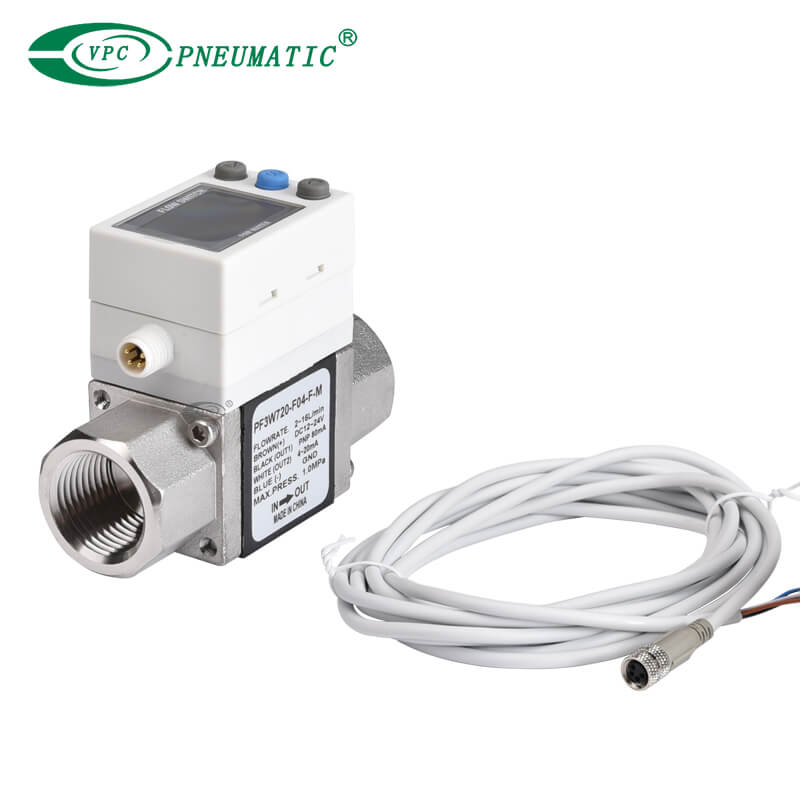

سلك الرصاص مع موصل M8	ZS-40-A	طول سلك الرصاص: 3M

* للوحدات التي تحتوي على صمام ضبط flflow ، هناك حاجة إلى قوسين.

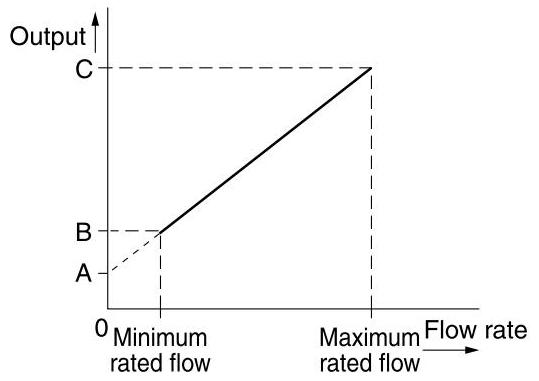

■ معدل التدفق/الإخراج التناظرية

(PF3W704/720/740)

رمز	A	B	C
إخراج الجهد	1V	1.5 فولت	5V
الإخراج الحالي	4MA	6MA	20MA

(PF3W711)

رمز	A	B	C
إخراج الجهد	1V	1.4 فولت	5V
الإخراج الحالي	4MA	5.6ma	20MA

(PF3W721)

رمز	A	B	C
إخراج الجهد	1V	1.8 فولت	5V
الإخراج الحالي	4MA	7.2ma	20MA

نموذج	التدفق المقدر [ل/دقيقة]
نموذج	ميني.	الأعلى.
PF3W704/504	0.5	4
PF3W720/520	2	16
PF3W740/540	5	40
PF3W711/511	10	100
PF3W721/521	30	250
