ما هي الأسطوانة الهوائية عالية السرعة؟

◆ موقع VPC الرسمي للغة الإسبانية

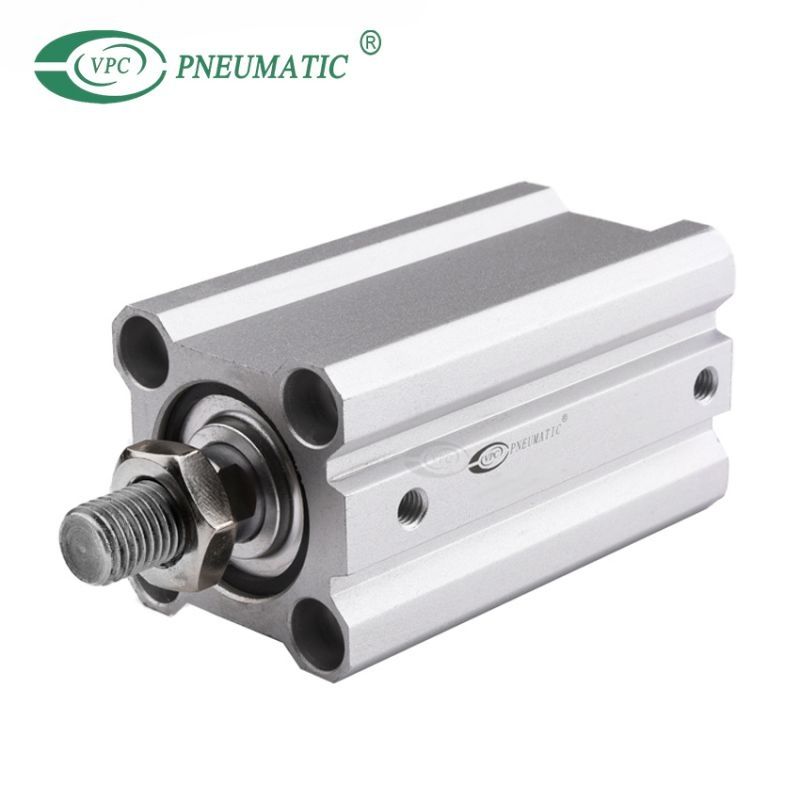

يمكن لـ VPC المخصصة للأسطوانة عالية السرعة ، مع أقصى سرعة مكبس تبلغ 2500 مم/ثانية ، وتردد التشغيل القصوى 12 هرتز ، بسهولة التعامل مع المهام الصعبة مثل الرفض عالي السرعة والفرز.

1. مبدأ العمل

أسطوانة التردد العالية عالية السرعة المخصصة VPC هي أسطوانة قضيب واحد مزدوج المفعول . وهذا يعني أن الهواء المضغوط يدخل بالتناوب إلى طرفي الأسطوانة لتحقيق الحركة المتبادلة للمكبس.

تستخدم الأسطوانات عالية التردد عالي السرعة على نطاق واسع في المعدات التي تتطلب حركة مترددة سريعة ، وتستخدم على نطاق واسع في التصنيع الإلكتروني ، وتكنولوجيا التعبئة والتغليف , اللوجستية الآلية وغيرها من المجالات.

2. ميزات المنتج

• أقصى سرعة مكبس: 2500 مم/ثانية

• الحد الأقصى لتكرار التشغيل: 15 هرتز

• الطاقة الحركية: 1.5 مرة (مقارنة بالمنتج القياسي)

• انخفاض التأثير بسبب مراجعة بنية الوسادة

• انخفاض وزن الأجزاء المتحركة (قضيب المكبس ، مكبس ، إلخ)

3. تطبيق اسطوانة عالية السرعة

① عمليات الرفض عالية السرعة : رفض المنتجات غير المطابقة

② نظام الفرز لوجستيات عالية السرعة : المعدات الآلية لفرز الحزم بسرعة عالية

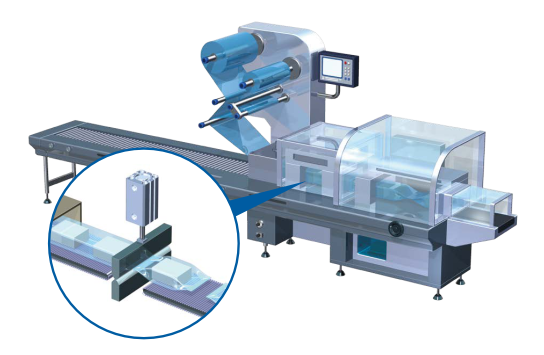

③ عمليات تغليف وسادة أفقية : قطع حقيبة بعد ختم الحرارة

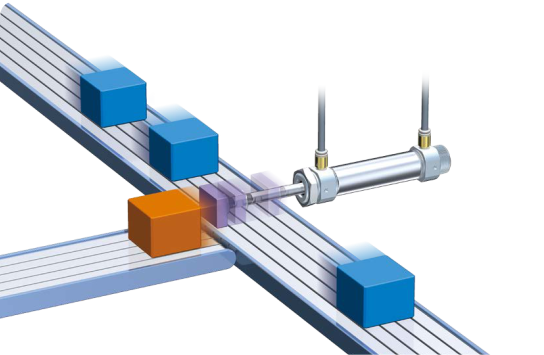

رفض المنتجات غير المطابقة

قطع كيس بعد ختم الحرارة

④ أتمتة المعدات الطبية : المحاقن الآلية ، أنظمة توزيع الأدوية ، إلخ.

⑤ أتمتة المختبر : معالجة عينة المختبر ، معدات الفصل الآلي ، إلخ.

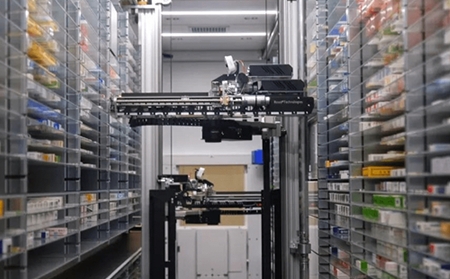

آلة توزيع الأدوية التلقائية للمستشفيات

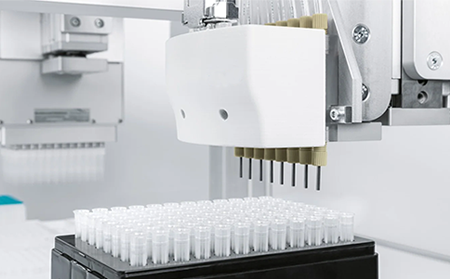

معالجة عينة أتمتة المختبر

⑥ تصنيع السيارات : اللحام السريع ، وضع الذراع الآلي ، إلخ.

⑦ اختبار المنتج 3C : اكتشاف واختبار سريع التردد

⑧ صناعة التصنيع الإلكترونية : يتطلب نظام الجبل السطحي (SMT) الانتقاء وتصاعد المكونات الإلكترونية عالية السرعة ودقيقة مثل المقاومات ، والمكثفات ، ورقائق IC ، إلخ ، إلخ.

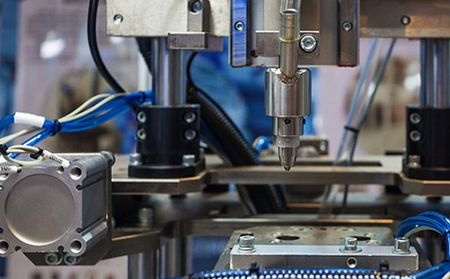

التجميع السريع وتحديد المواقع للمكونات الإلكترونية الدقيقة

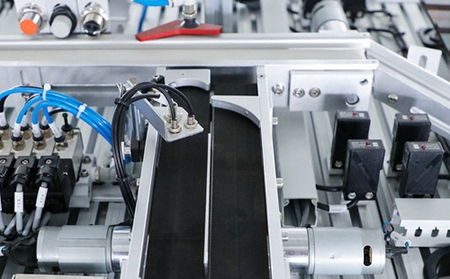

الاكتشاف السريع واختبار التردد العالي

من أجل جعل الأسطوانات عالية التردد عالية السرعة لها أداء أفضل في بيئات التطبيقات المختلفة ، عادة ما يتم استخدامها بالاقتران مع وحدات تحضير الهواء , الدقة من , منظمات الضغط ، ومفاتيح المستشعر المغناطيسي لتحسين كفاءة النظام بأكمله.

• صمام كهرومغناطيسي : استخدم صمامات الملف اللولبي من سلسلة 4V لتبديل مصدر الهواء بسرعة.

• منظم الضغط الدقيق : استخدم منظم الضغط الدقيق لسلسلة IR للتحكم في سرعة حركة الأسطوانة.

• وحدة معالجة الهواء المضغوطs : استخدم سلسلة FRL (أداة تشحيم منظم الفلتر) للحفاظ على مصدر الهواء نظيفًا وإطالة عمر الأسطوانة.

• مفتاح القصب المغناطيسي : استخدم مع أنواع مختلفة من المفاتيح المغناطيسية مثل CS1-U , CS1-G للكشف بدقة عن موضع مكبس الأسطوانة.

• منظم سرعة هوائي : يستخدم مع صمام التحكم في السرعة VSC , ASP لضبط سرعة التمدد والتراجع لقضيب مكبس الأسطوانة.

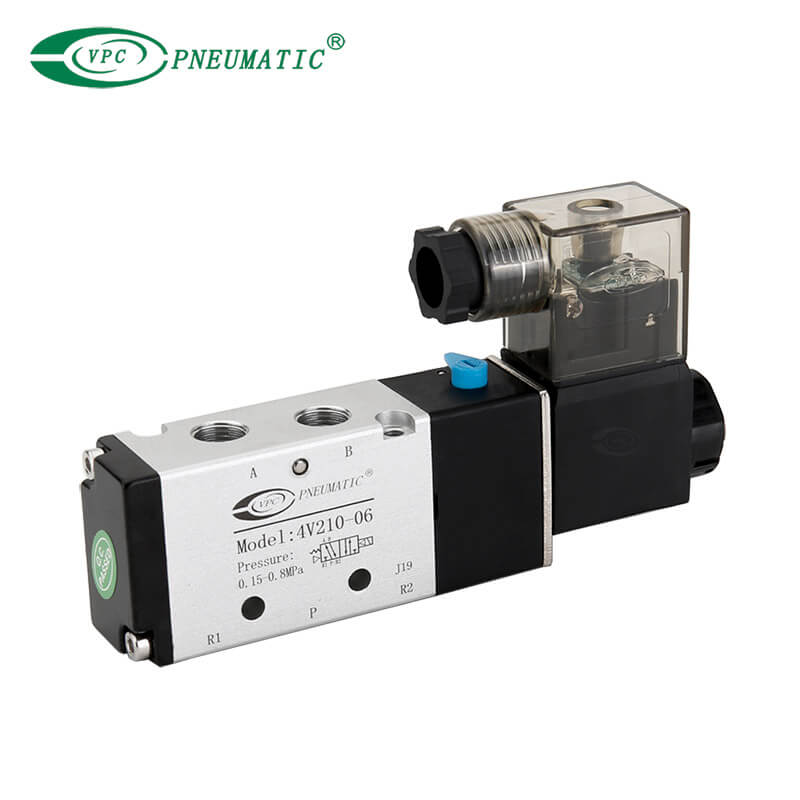

4V Series 5/2 Solenoid Valve

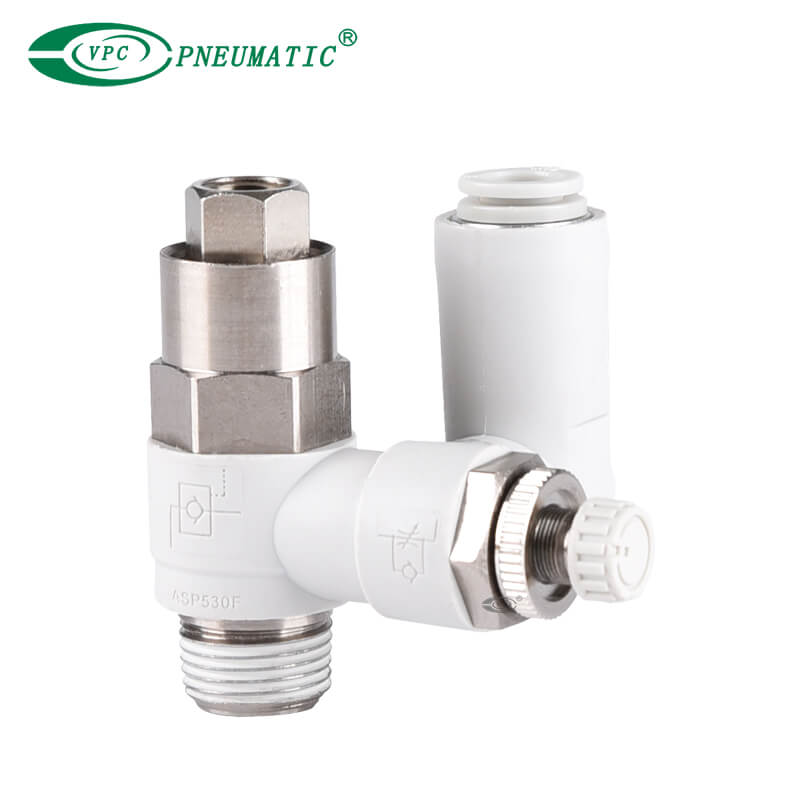

وحدة تحكم سرعة سلسلة ASP

CS1-U Series Magnetic Reed Sensor

صمام الملف اللولبي

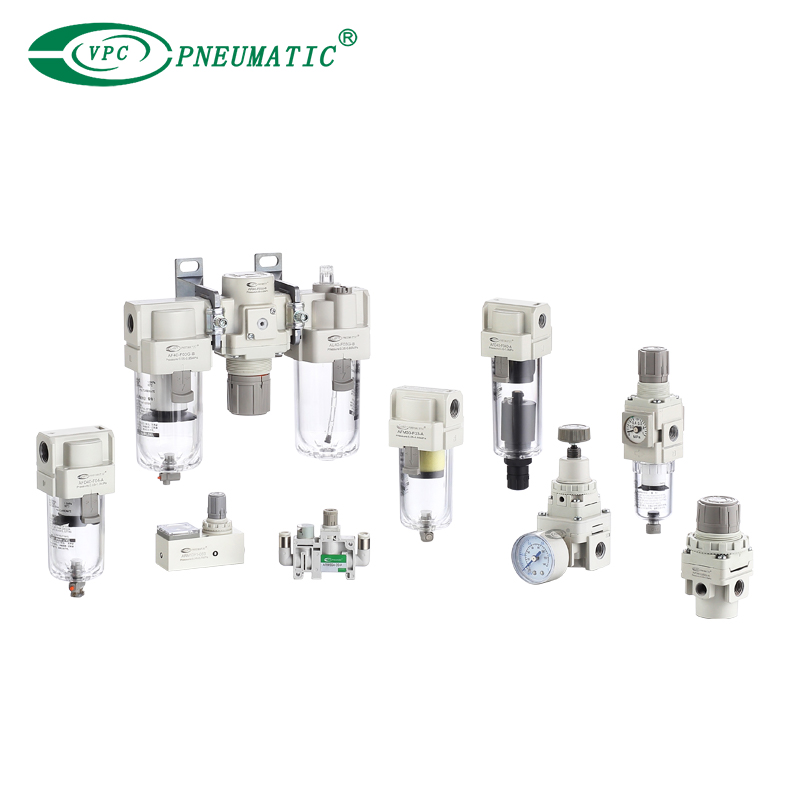

وحدات تحضير الهواء

تقنية النيوماتيك مناسب

4. احتياطات الاستخدام

• ضغط العمل: يجب أن يكون ضغط العمل ضمن نطاق 0.1-1.0MPa.

• درجة حرارة العمل: يجب أن تكون درجة حرارة العمل ضمن نطاق -10 ~ 40 ℃.

• حدد المناسبة أساليب القدح وفقًا لتكرار الاستخدام ، مثل التخزين المؤقت للمطاط أو التخزين المؤقت للهواء ، لتقليل التأثير وتوسيع عمر الخدمة.

• عندما يتم تشغيل الاسطوانة بشكل مستمر بسرعة عالية وتردد عالي لفترة طويلة ، قد يصبح سطح أنبوب الأسطوانة ساخنًا . لا تلمس أنبوب الأسطوانة بأيدي عارية.

• يمكن أن يقلل تثبيت وحدة تحكم السرعة بالقرب من صمام الملف اللولبي بشكل فعال من تسخين الأسطوانة.

• عندما تتحرك الأسطوانة بسرعة عالية ، يكون التأثير في نهاية السكتة الدماغية كبيرة. يمكن ضبط سرعة الحركة وكتلة الحمل واستخدامها في نطاق الطاقة الحركية المسموح بها.

لدينا معلمات محددة , لرموز الطلب , ورسومات تفصيلية للأسطوانات عالية التردد المخصصة عالية السرعة، بالإضافة إلى المنتجات المختلفة المستخدمة معها. إذا كانت لديك أية احتياجات، فيرجى الاتصال بـ VPC تقنية النيوماتيك . مرحبا بكم في التشاور!
