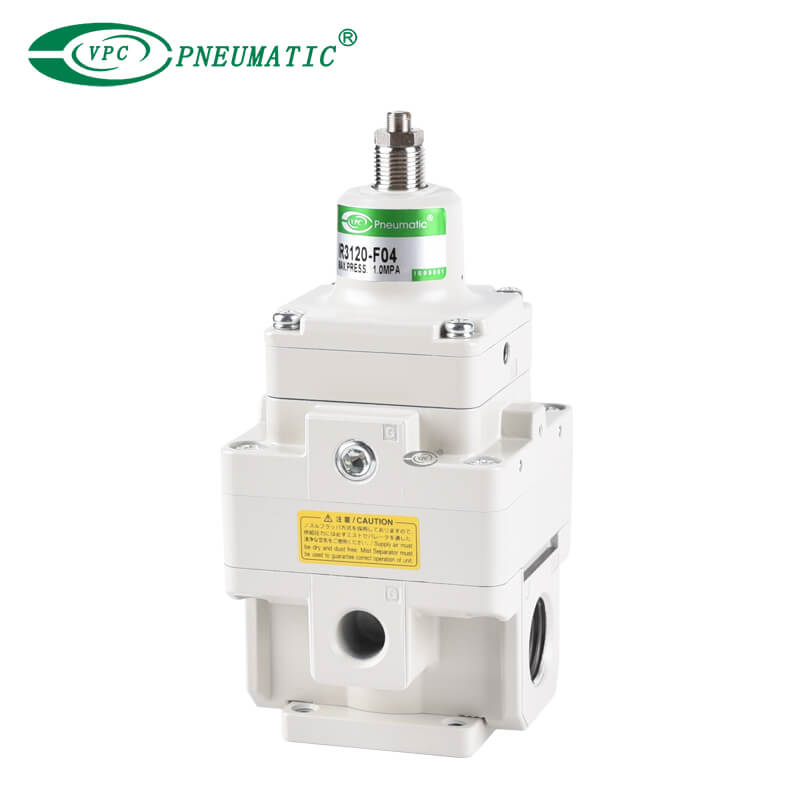

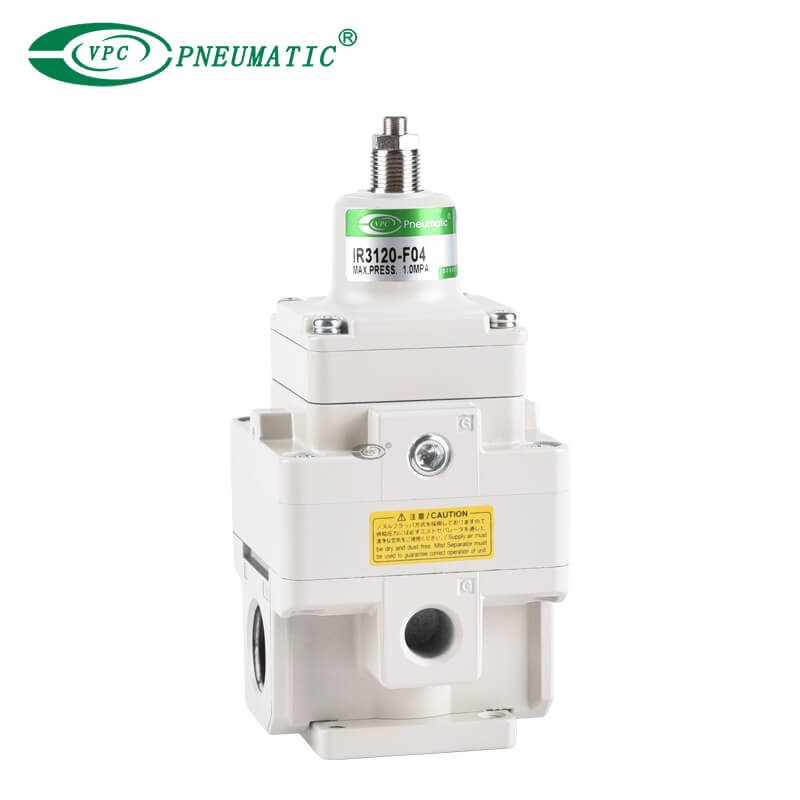

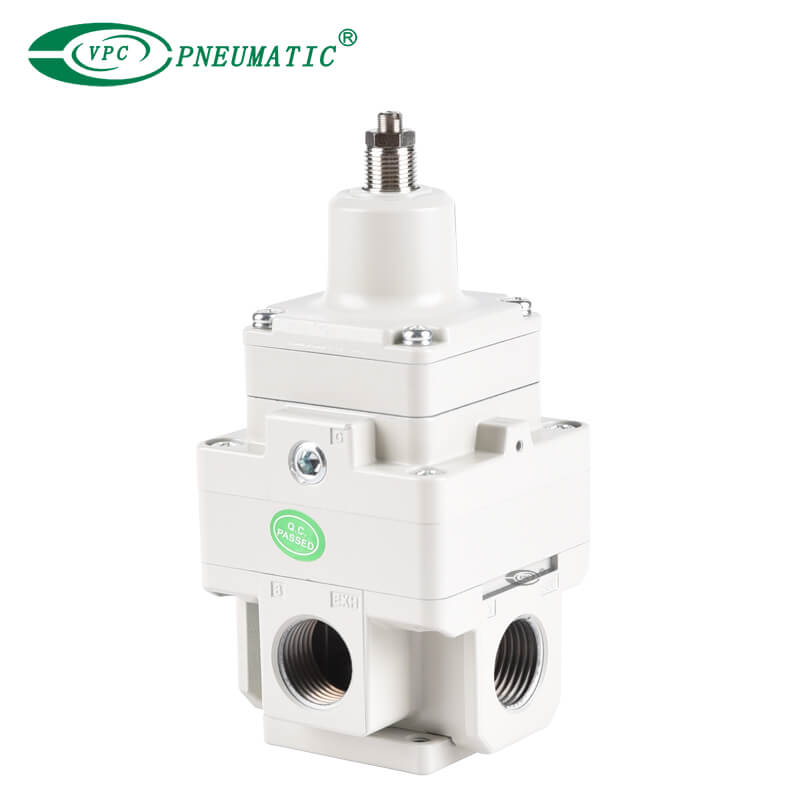

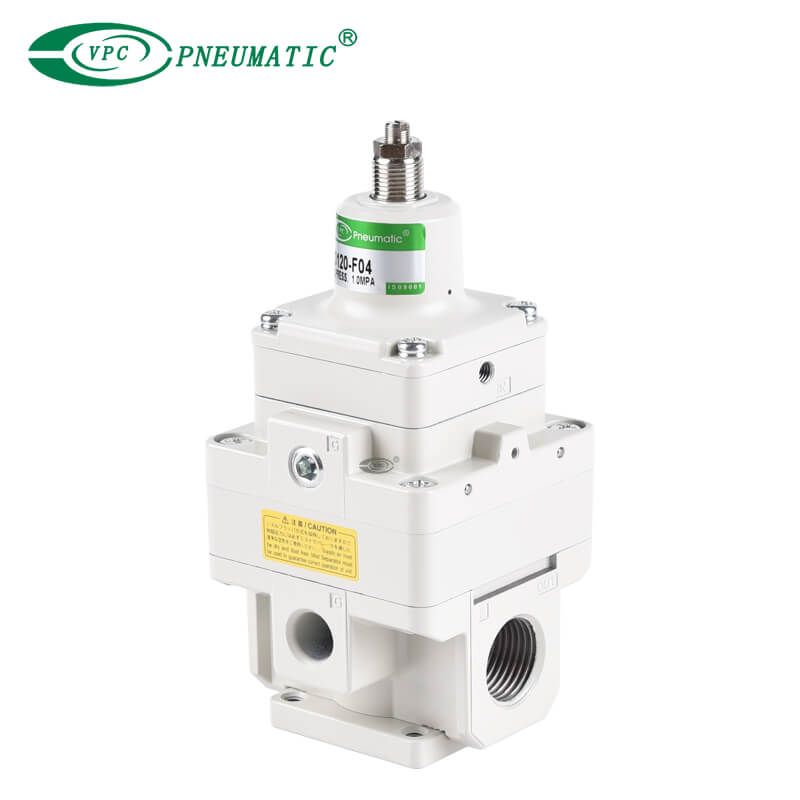

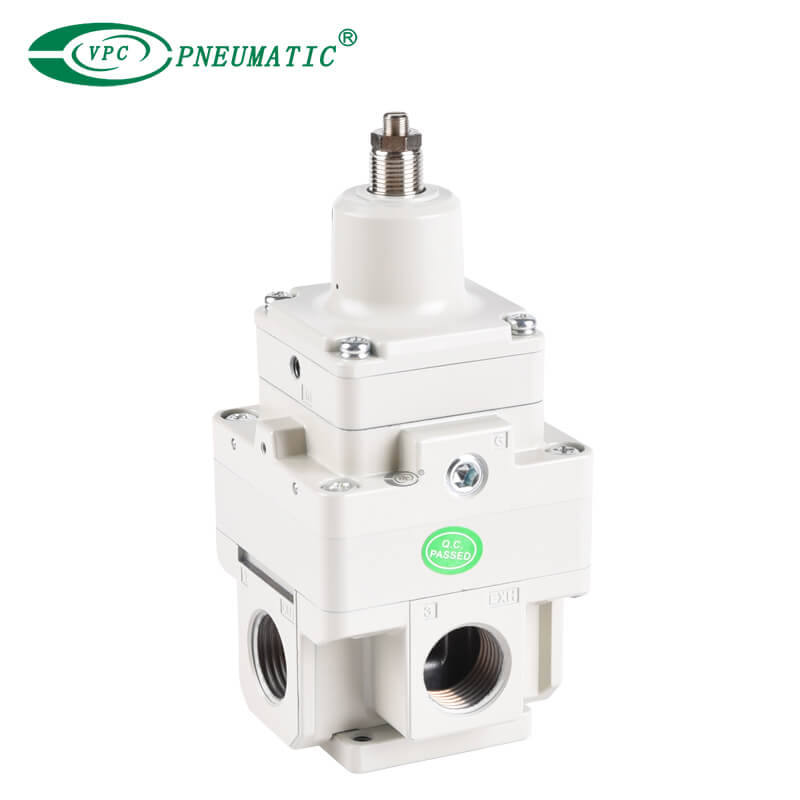

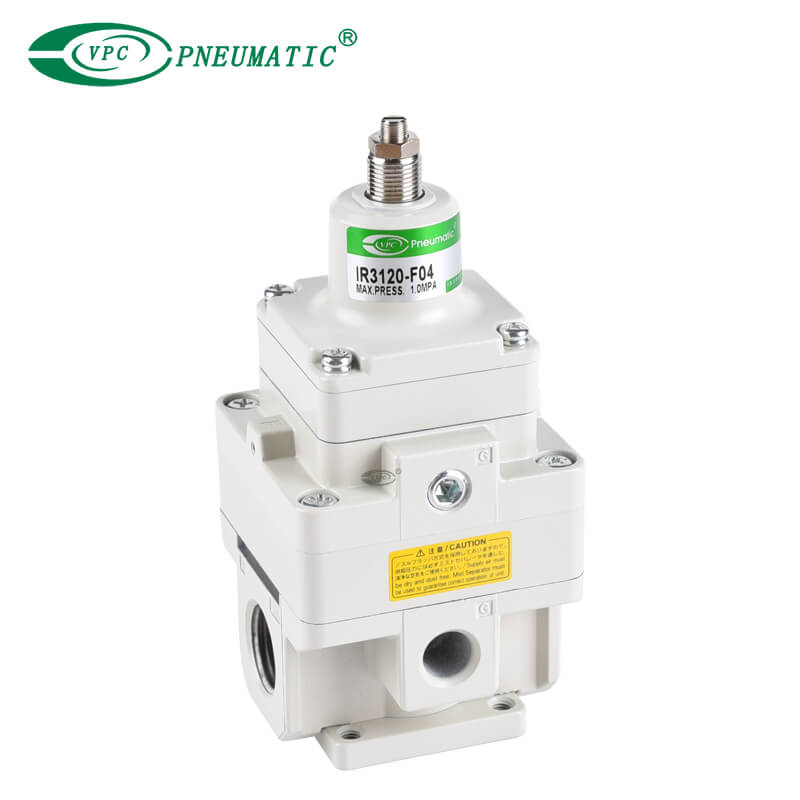

مواصفات المنتج
1. التحكم الدقيق والمستقر في الضغط، بغض النظر عن تقلبات الضغط والتدفق ودرجة الحرارة.
2. نطاق الضغط الموسع يصل إلى 0.8 ميجا باسكال.
3. حساسية محسنة 0.2% FS
4. ماكس.معدل التدفق يصل إلى 6000 لتر/دقيقة.
5. يمكن تركيب أجهزة قياس الضغط في الأمام والخلف، ويمكن استخدامها في أي مجموعة من FRL.وحدات.
6. خصائص ممتازة لتخفيف الضغط للحفاظ على ضغط ثابت في حالة تدفق السوائل العكسي.
7. تم تصنيع هذه الأجهزة من مواد عالية الجودة مثل سبائك الزنك، مما يضمن المتانة وطول العمر في مختلف الظروف البيئية.
8. مناسبة للأتمتة الصناعية، والأجهزة، والتحكم في العمليات.
وصف المنتج

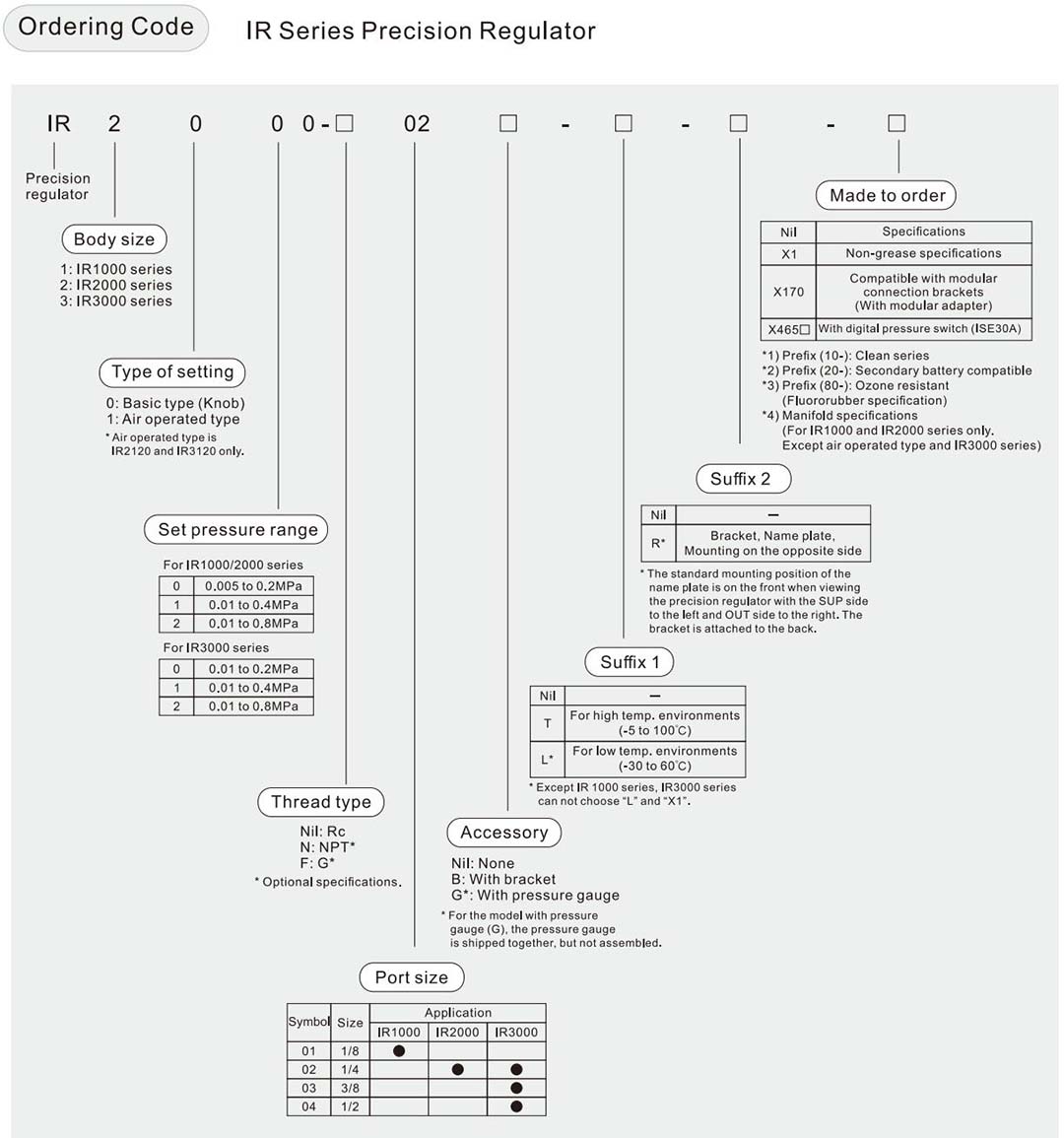

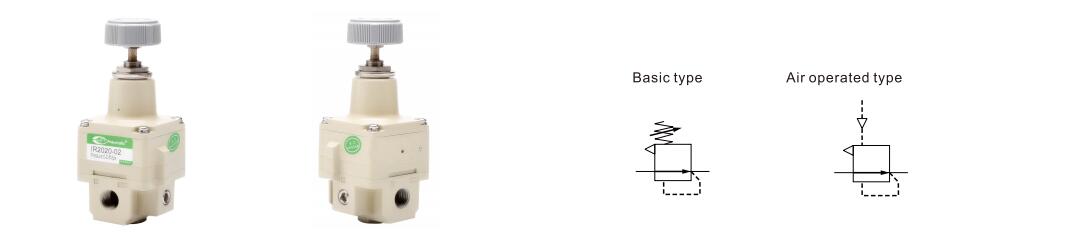

| نموذج | النوع الأساسي | نوع يعمل بالهواء | |||
| IR10□0 | IR20□0 | IR30□0 | IR2120 | IR3120 | |
| وسيلة العمل | هواء | ||||
| الأعلى.ضغط العمل | 1.0 ميجا باسكال | ||||
| دقيقة.ضغط العمل*1) | ضبط الضغط + 0.05 ميجا باسكال | اضبط الضغط + 0.1 ميجا باسكال | اضبط الضغط + 0.05 ميجا باسكال | اضبط الضغط + 0.1 ميجا باسكال | |
| ضبط نطاق الضغط | IR1000: 0.005 إلى 0.2 ميجا باسكال IR1010: 0.01 إلى 0.4 ميجا باسكال IR1020: 0.01 إلى 0.8 ميجا باسكال | إير2000: 0.005 إلى 0.2 ميجا باسكال الأشعة تحت الحمراء 2010: 0.01 إلى 0.4 ميجا باسكال الأشعة تحت الحمراء 2020: 0.01 إلى 0.8 ميجا باسكال | IR3000: 0.01 إلى 0.2 ميجا باسكال IR3010: 0.01 إلى 0.4 ميجا باسكال IR3020: 0.01 إلى 0.8 ميجا باسكال | 0.01 إلى 0.8 ميجا باسكال | 0.01 إلى 0.8 ميجا باسكال |
| ضغط إشارة الإدخال*2) | — | 0.01 إلى 0.8 ميجا باسكال | 0.01 إلى 0.8 ميجا باسكال | ||
| حساسية*3) | ضمن 0.2% من المدى الكامل | ||||
| التكرار*3) | في حدود ±0.5% من الامتداد الكامل | ||||
| الخطية*4) | — | في حدود ±1% من الامتداد الكامل | |||
استهلاك الهواء*5) (عند ضغط العرض 1.0MPa) | 4.4 لتر/دقيقة (ANR) او اقل | 4.4 لتر/دقيقة (ANR) او اقل | 11.5 لتر/دقيقة (ANR) أو أقل | 4.4 لتر/دقيقة (ANR) أو أقل | 11.5 لتر/دقيقة (ANR) أو أقل |
| حجم الميناء | آر سي 1/8 | آر سي 1/4 | آر سي1/4,3/8,1/2 | آر سي 1/4 | آر سي1/4,3/8,1/2 |
| مقياس الضغط | Rc1/8 (موقعان) | ||||
| درجة حرارة العمل | -5 إلى 60 درجة مئوية (بدون تجميد) | ||||
*1) بشرط عدم التدفق على جانب الإخراج.جنبًا إلى جنب مع الضغط المحدد، تأكد من الحفاظ على الحد الأدنى من الضغط التفاضلي 0.05 ميجا باسكال لسلسلة IR1000 وIR2000، و0.1 ميجا باسكال لسلسلة IR3000.
*2) ينطبق فقط على النوعين اللذين يعملان بالهواء IR2120 وIR3120.النوع الأساسي مستثنى.
*3) تخضع القيم المميزة لظروف تكون فيها الخصائص الأخرى، مثل التغير العلماني وتغير درجة الحرارة، ليست مدرجة.
*4) يشير إلى خطية ضغط الخرج فيما يتعلق بضغط إشارة الإدخال.
*5) يتم عادةً تفريغ الهواء إلى الغلاف الجوي من فتحة النزف أو منفذ العادم.
| وصف | رقم الجزء | ||||||||
| IR1000 | IR1010 | IR1020 | IR2000 | إير2010 | إير2020/2120 | IR3000 | IR3010 | IR3020/3120 | |
| قوس | ص36201023 | ص36202028 | P362030-20* | ||||||
| مقياس الضغط (Rc، G) | G33-2-01 | G33-4-01 | G33-10-01 | G43-2-01 | G43-4-01 | G43-10-01 | G43-2-01 | G43-4-01 | G43-10-01 |
* دعامة ومسامير تثبيت (M5 × 35). لتركيب الدعامة، قم بإزالة مسامير الجسم (M5 x 30) الموجودة على لوحة الاسم على الجانب المقابل واستبدل المسمارين المرفقين براغي تثبيت الدعامة (M5 × 35).

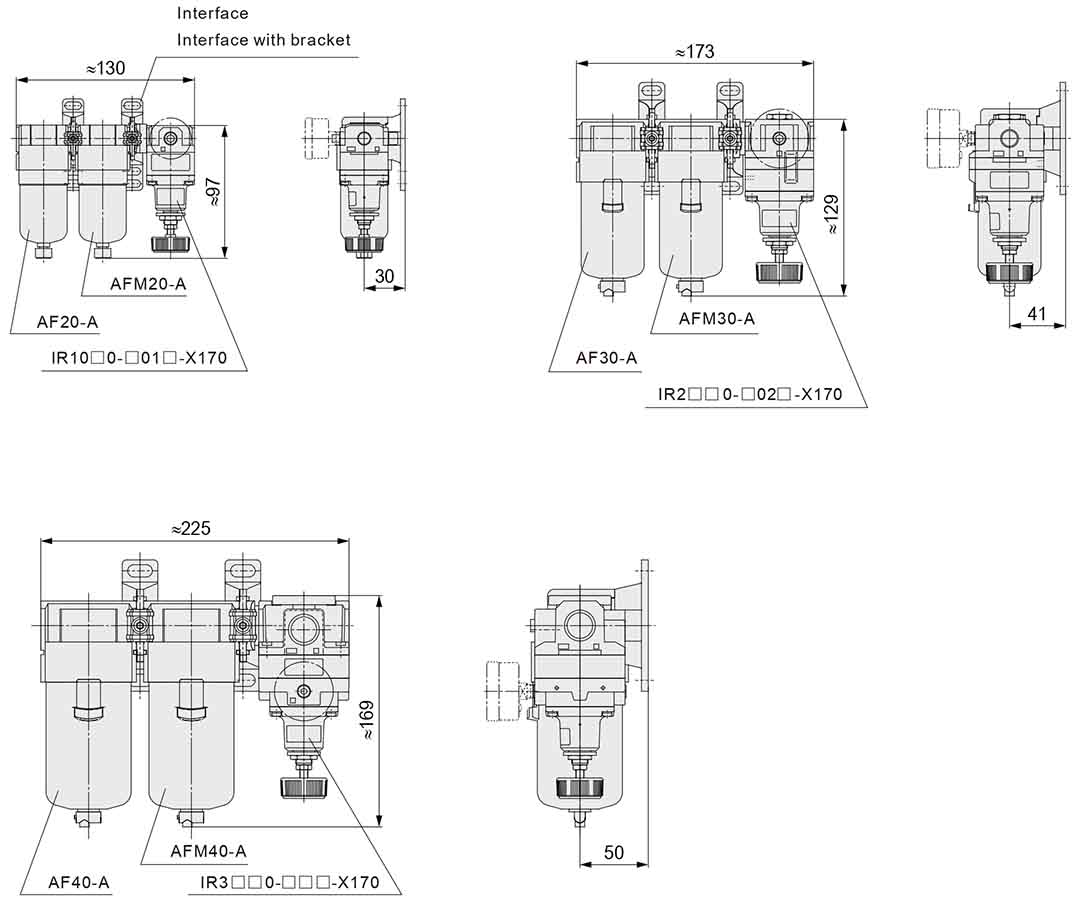

| وصف | نموذج قابل للتطبيق | ||
| IR10□0-□01□-X170 | IR2□□0-□02□-X170 | IR3□□0-□□□-X170 | |
| ①فلتر الهواء | AF20-أ | AF30-أ | AF40-أ |
| ②فاصل الضباب | AFM20-A | AFM30-A | AFM40-A |
| ③الواجهة | Y200-أ | Y300-أ | Y400-أ |
| ④واجهة مع قوس | Y200T-أ | Y300T-أ | Y400T-أ |
* المحول المعياري المرفق بالمنتج المصنوع حسب الطلب (IR□□□□-□□-X170) يتم شحنها معًا، ولكن لم يتم تجميعها.

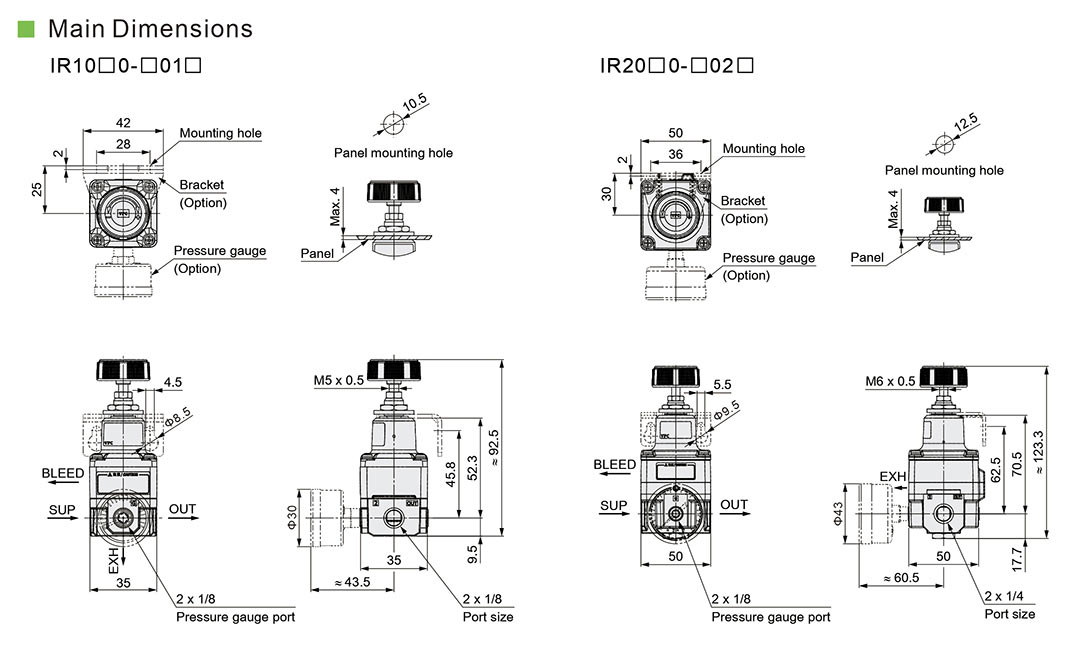

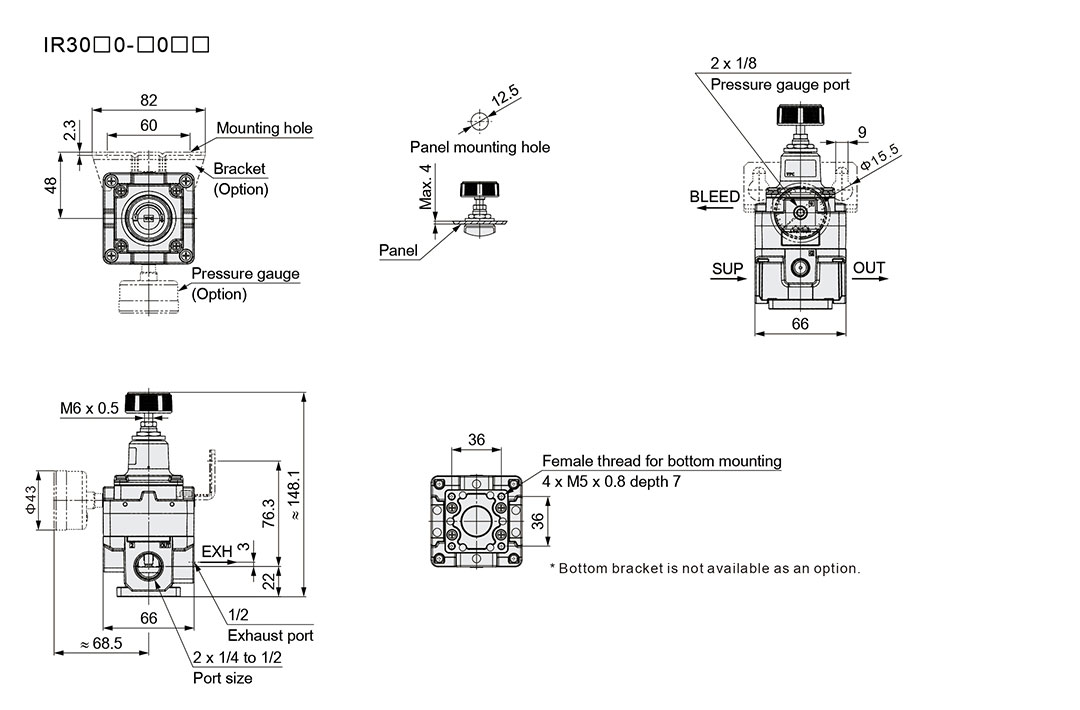

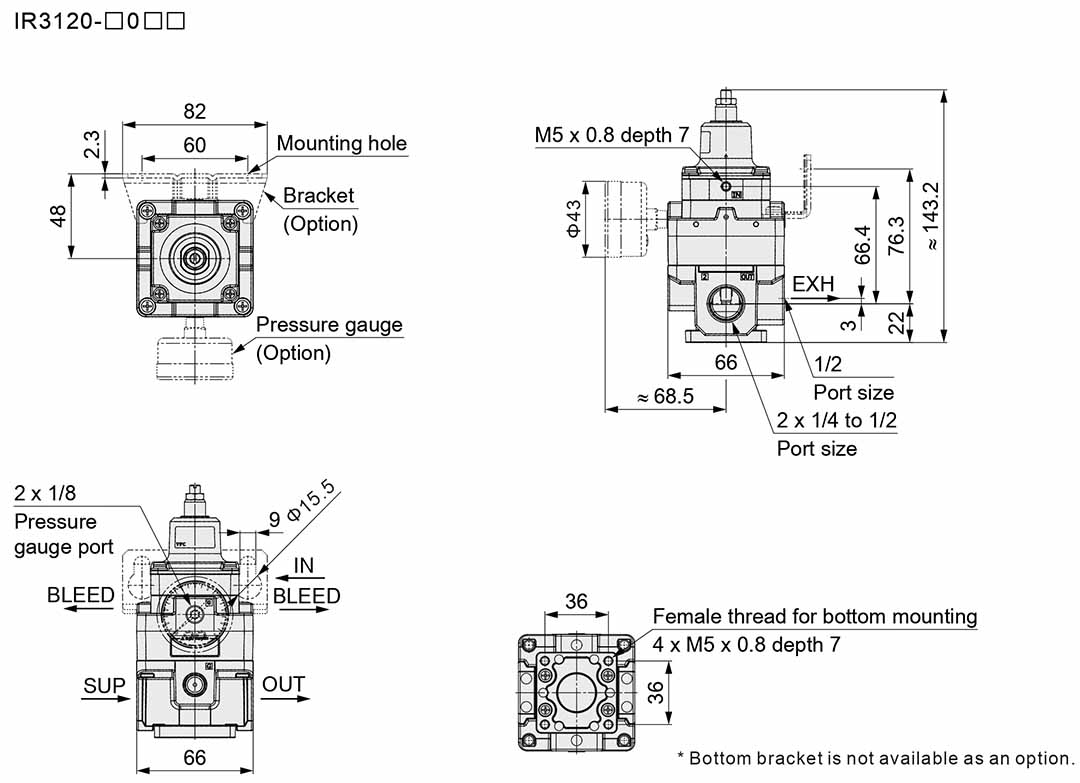

الأبعاد الرئيسية
