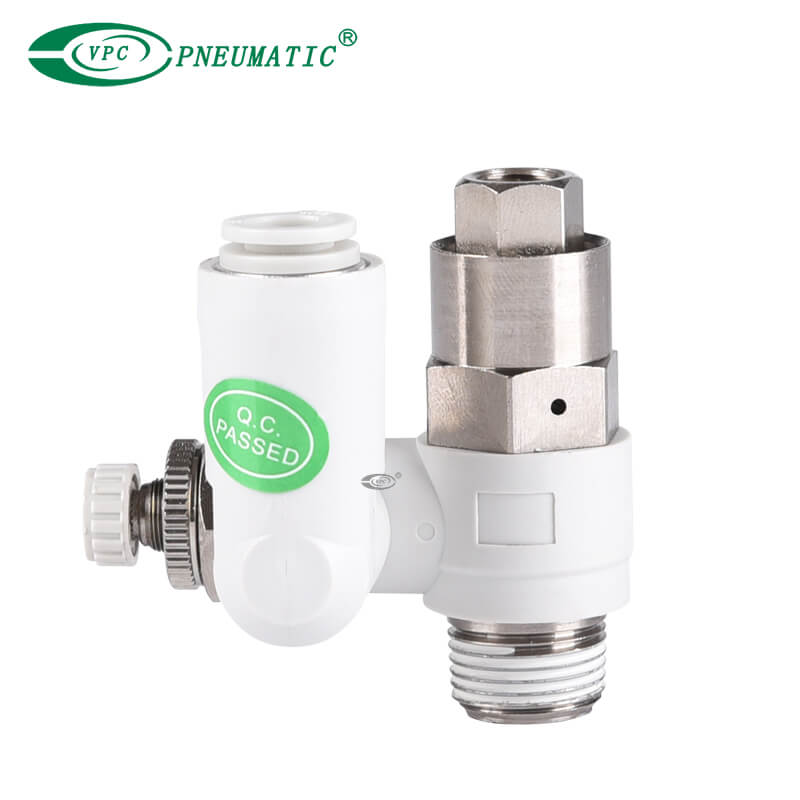

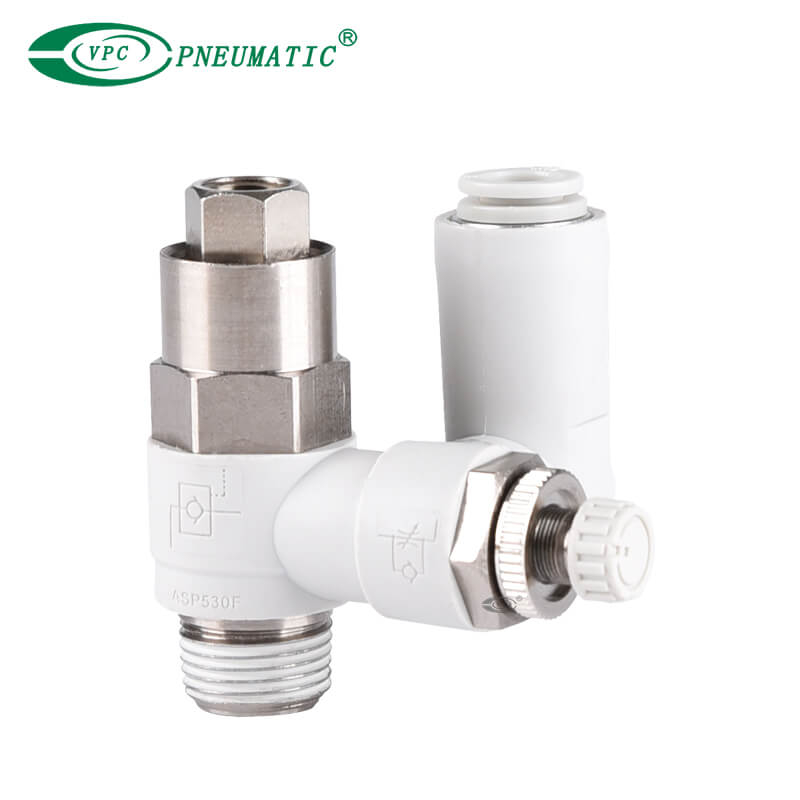

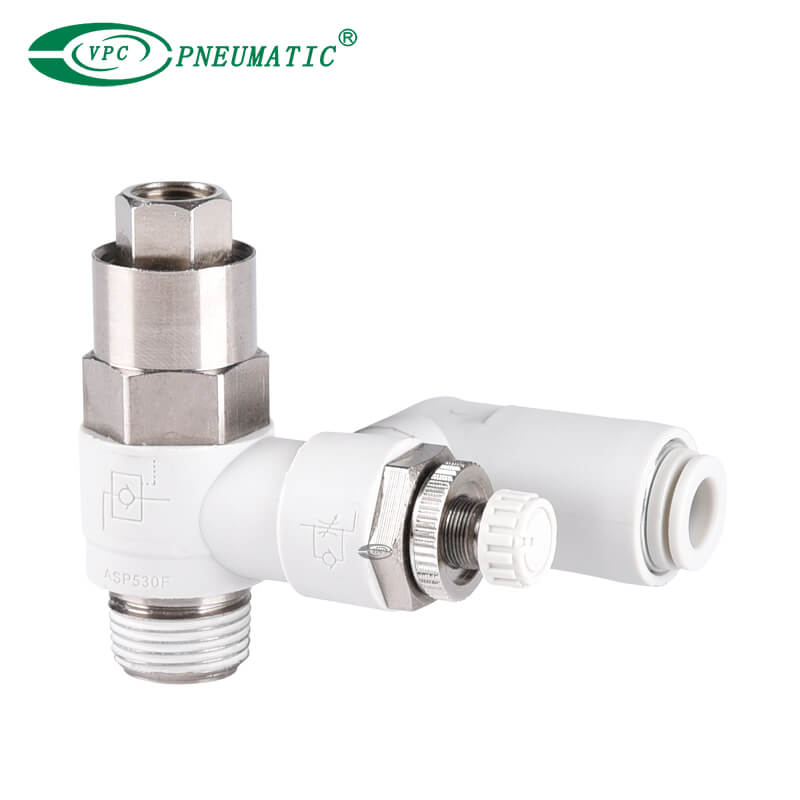

وصف المنتج
1. تصميم مدمج: تم تصميم هذا المنتج ليكون موفرًا للمساحة ويمكن تركيبه مباشرة على المشغل، مما يوفر حلاً مناسبًا للتحكم في التدفق وتعديل السرعة.
2. تركيب الأنابيب بزاوية 360 درجة: تسمح سلسلة ASP بتعديل اتجاه تركيب الأنابيب بزاوية 360 درجة، مما يوفر مرونة في التثبيت ويجعل الأنابيب أكثر ملاءمة.
3. الأجزاء النحاسية المطلية بالنيكل: الأجزاء النحاسية لجهاز التحكم في السرعة هذه مطلية بالنيكل اللاكهربائي كمعيار قياسي، مما يوفر المتانة والمقاومة للتآكل.
4. اتصال بلمسة واحدة لإمداد الهواء فقط.
5. متوفر بخيوط PT، وNPT، وG (قياسية).
طلب
الاستخدام المقصود لوحدة التحكم في السرعة من سلسلة ASP المزودة بصمام فحص تجريبي هو للتحكم في السرعة والإيقاف المتوسط للمشغل، خاصة في التطبيقات التي تتطلب توقفًا مؤقتًا، وضبطًا دقيقًا للسرعة، والتحكم في التدفق.
مواصفات المنتج
| وسط التشغيل | هواء |
| ضغط الاختبار | 1.5 MPa |
| الأعلى. ضغط العمل | 1MPa |
| دقيقة. ضغط العمل | 0.1 MPa |
| صمام فحص الطيار لضغط العمل | أكثر من 50% من ضغط العمل (أكثر من 0.1MPa) |
| درجة حرارة العمل | -5 إلى 60 ℃ (بدون تجميد) |
| مواد الأنابيب القابلة للتطبيق | النايلون ، النايلون الناعم ، البولي يوريثان |
* توخي الحذر بخصوص الحد الأقصى. ضغط التشغيل عند استخدام نايلون ناعم أو أنابيب البولي يوريثان.

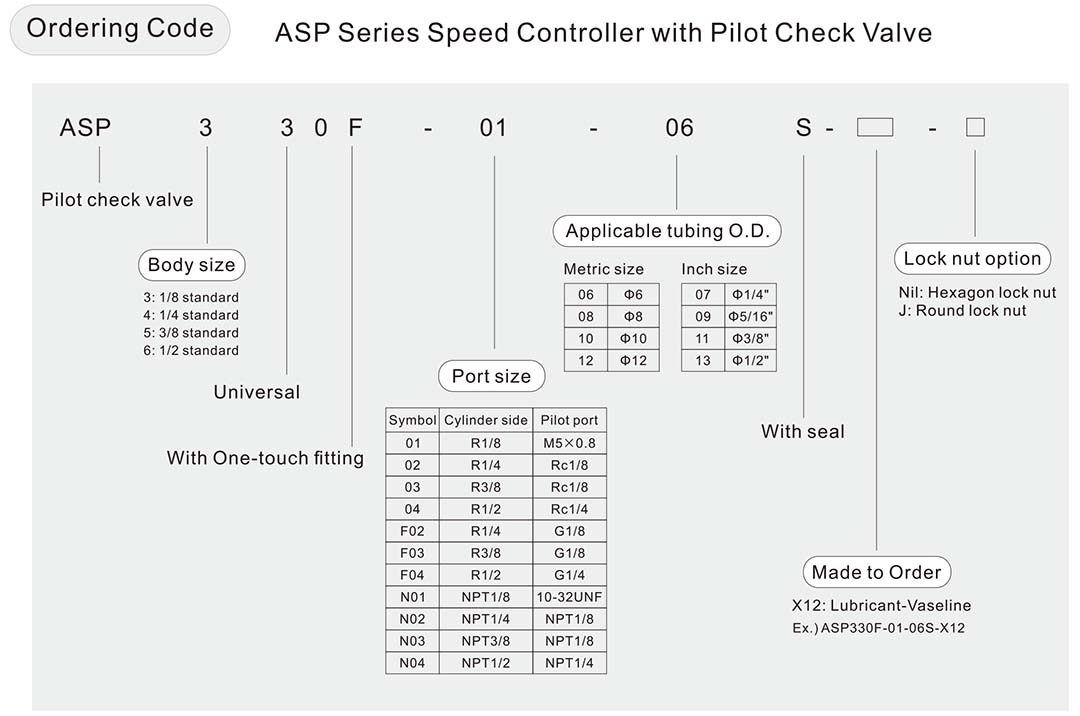

| نموذج | مقاس المنفذ | منفذ تجريبي | أنابيب قابلة للتطبيق OD | |||||||
| حجم القياس | حجم بوصة | |||||||||
| Φ6 | Φ8 | Φ10 | Φ12 | φ 1/4 ' | φ 5/16 ' | φ 3/8 ' | Φ 1/2' | |||
| ASP330F-01 | R1/8 | M5x0.8 | ● | ● | ||||||
| ASP430F-02 | R1/4 | RC1/8 | ● | ● | ||||||
| ASP530F-03 | R3/8 | RC1/8 | ● | ● | ||||||
| ASP630F-04 | R1/2 | RC1/4 | ● | ● | ||||||
| ASP430F-F02 | R1/4 | G1/8 | ● | ● | ||||||
| ASP530F-F03 | R3/8 | G1/8 | ● | ● | ||||||
| ASP630F-F04 | R1/2 | G1/4 | ● | ● | ||||||
| ASP330F-N01 | NPT1/8 | 10-32unf | ● | ● | ||||||
| ASP430F-N02 | NPT1/4 | NPT1/8 | ● | ● | ||||||
| ASP530F-N03 | NPT3/8 | NPT1/8 | ● | ● | ||||||
| ASP630F-N04 | NPT1/2 | NPT1/4 | ● | ● | ||||||
* الأجزاء النحاسية كلها مطلية بالنيكل اللاكهربائي.
| نموذج | ASP330F | ASP430F | ASP530F | ASP630F | ||||
| أنابيب OD | حجم القياس | Φ 6، Φ8 | Φ6 | Φ8 | Φ8 | Φ10 | Φ10 | Φ12 |
| حجم بوصة | Φ 1/4' Φ 5/16' | - | Φ 1/4' Φ 5/16' | φ 5/16 ' | φ 3/8 ' | 一 | Φ 3/8' Φ 1/2' | |
| التدفق المتحكم فيه التدفق الحر | معدل التدفق (لتر/دقيقة(ANR)) | 180 | 330 | 350 | 600 | 750 | 1100 | 1190 |
| التوصيل الصوتي dm³/ (s·bar) | 0.58 | 1.04 | 1.08 | 1.86 | 2.32 | 3.4 | 3.68 | |
| نسبة الضغط الحرجة | التدفق المتحكم فيه | 0.15 | 0.15 | 0.15 | 0.15 | |||
| التدفق الحر | 0.25 | 0.25 | 0.25 | 0.25 | ||||
* يتم قياس قيم معدل التدفق عند 0.5 MPa و20 درجة مئوية.

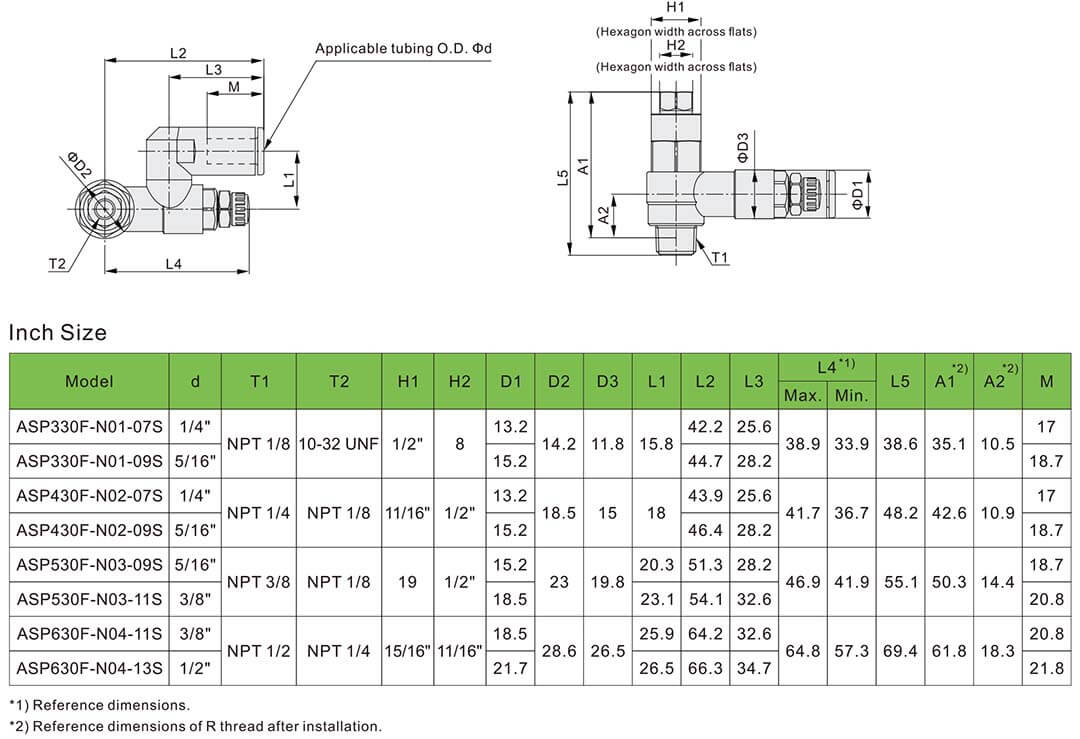

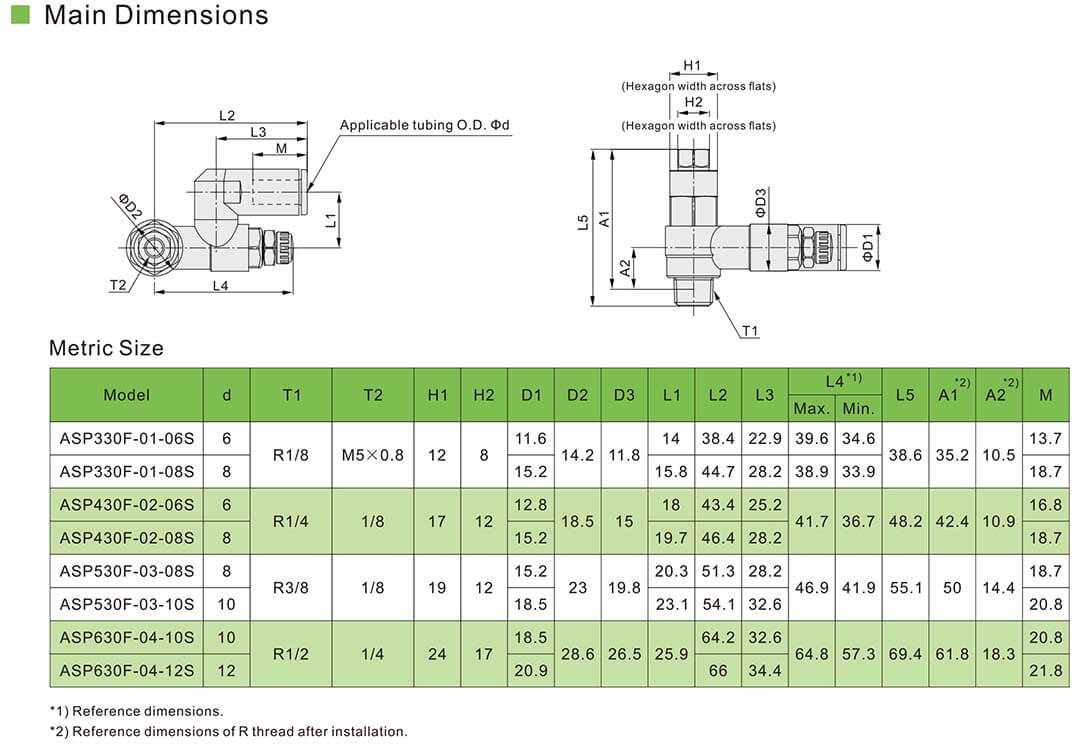

الأبعاد الرئيسية
كتالوجبصيغة PDF
