عادةً ما تستخدم تركيبات الضغط العالي حلقات المطاط أو حلقات ختم معدنية لتشكيل ختم بين المفصل والواجهة لضمان نقل الهواء المضغوط أو الغاز دون تسرب تحت ضغط عال. غالبًا ما يتم استخدامها في الأنظمة الصناعية التي تحتاج إلى مواجهة نقل الغاز عالي الضغط.
مقاومة الضغط العالي: 870psi
أداء ختم عالي: PTFE ، حلقة الختم المعدنية
طرق اتصال متعددة: الاتصال الخيطي ، اتصال الطرير ، اتصال سريع
ارتفاع درجة الحرارة ومقاومة التآكل: استخدم مواد مقاومة للتآكل مثل الفولاذ المقاوم للصدأ والنحاس والنحاس المطلي بالنيكل.
1. المواصفات
| نوع المنتج | تركيب النحاس العالي الضغط |

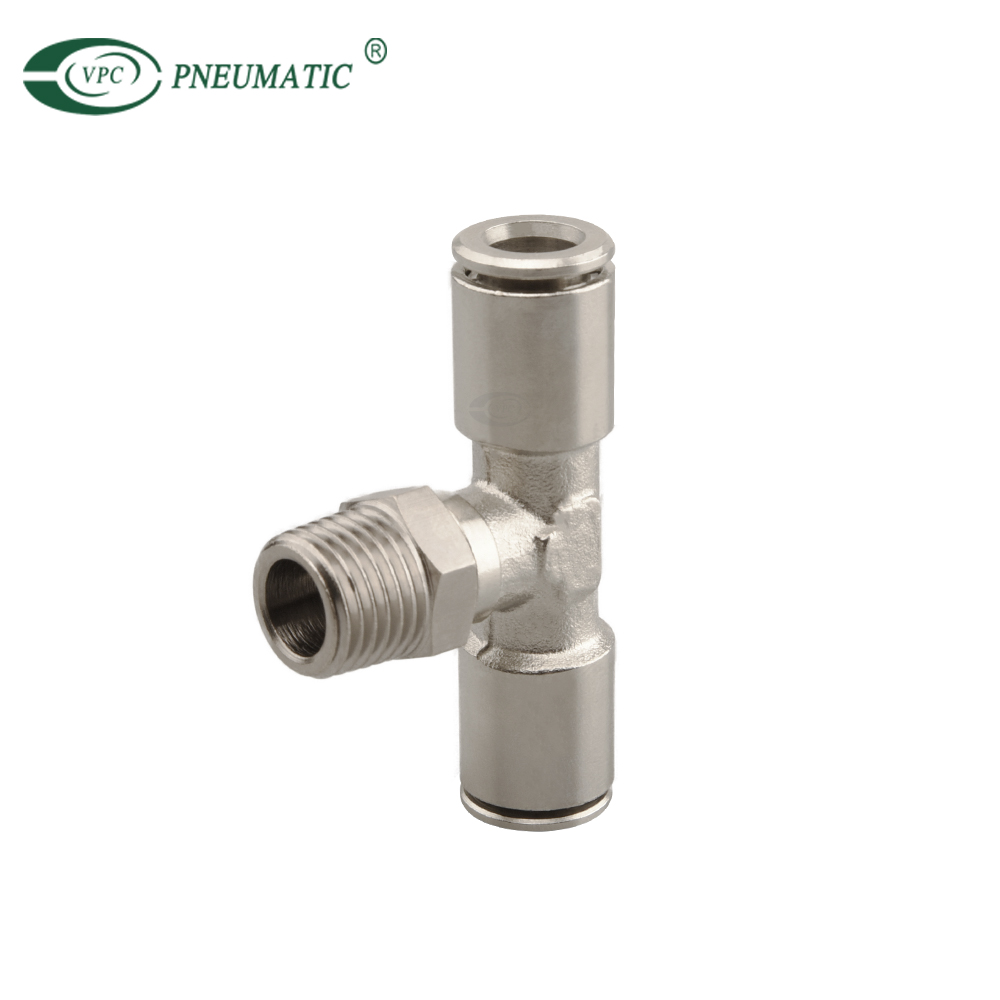

| نوع مناسب | تناسب تي شيرت ، تركيب الكوع ، تركيب مستقيم ، إلخ. |
| الانتهاء من السطح | النحاس الطبيعي / طلاء النيكل الاختياري |
| كحد أقصى ضغط العمل | 870 رطل لكل بوصة مربعة (6.0 MPa) |
| ضغط الانفجار | ≥ 2600 رطل لكل بوصة مربعة (18 MPa) |
| درجة حرارة العمل | -20 درجة مئوية إلى +150 درجة مئوية (-4 درجة فهرنهايت إلى +302 درجة فهرنهايت) |
| نوع الاتصال | الخيوط |
| خيط معيار | NPT / BSPT / BSPP (قابل للتخصيص) |
| خيارات حجم الموضوع | 1/8 '، 1/4 ' ، 3/8 '، 1/2 ' |
| نوع الختم | مانع التسرب / شريط PTFE الموصى به |
| امتثال | Rohs ، الوصول |
2. تركيب الضغط العالي مقابل التركيب العادي تقنية النيوماتيك
| يكتب | تركيب الضغط العالي | تركيب عادي تقنية النيوماتيك |
| نطاق ضغط العمل | ≥1,0 MPa | ≥ 1.0 MPa(0.6~1.0 MPa) |
| وسيط العمل | الهواء عالي الضغط ، النيتروجين ، CO₂ ، الزيت الهيدروليكي ، اختبار الغاز ، إلخ. | الهواء المضغوط التقليدي ، الماء أو الفراغ (ضغط منخفض) |
| مواد | فولاذ مقاوم للصدأ، فولاذ كربوني، نحاس مطلي بالنيكل | سبيكة الألومنيوم ، البلاستيك ، النحاس العادي |
| اتصال | الموصل الخيوط ، الطرح ، الموصل السريع المعدني | اتصال سريع أو اتصال خيط عادي |
| مواد ختم الحلقة | حلقة الختم المعدنية / المعادن | فيتون / عادي حلقة O |
| طلب | معدات اختبار الضغط العالي ، أنظمة تعزيز الغاز ، خطوط أنابيب التبريد ، معدات الطاقة ، إلخ. | خط إنتاج آليs، اتصالات الاسطوانة، معدات التغليف ، آلات الطعام ، إلخ. |
3. التطبيق
احتراق / توربينات الغاز الطبيعي ومحركات التصوير المقطعي
معدات الكشف عن الغاز واختبار الضغط العالي
نظام التحكم الهجري الهيدروليكي الوعائي
نظام الوقود السائل
نظام تعزيز الهواء (مثل النيتروجين والهيدروجين والأكسجين وغازات الضغط العالي الأخرى)
مقصورات محرك درجات الحرارة العالية
أنظمة التخزين والوقود الغاز الطبيعي المسال
4. كيف تختار التركيبات الهوائية؟
① الأبعاد
قطر خط الأنابيب الخارجي (OD)
أحجام مترية : 4 مم / 6 مم / 8 مم / 10 مم / 12 مم / 16 مم ، إلخ.
أحجام بوصة : 1/8 ' / 1/4 ' / 3/8 ' / 1/2 ' / 3/4 ' / 1 ' ، إلخ.
نوع الموضوع
NPT ، BSPT ، BSPP ، ROSCA G ، إلخ.
موضوع الذكور أو الإناث.
على سبيل المثال ： 1/4 'مؤشر ترابط BSP: 1/4 يمثل القطر الداخلي للأنبوب المتصل بالخيط الأنثوي بالبوصة.
مخطط أبعاد موضوع BSP
| حجم الموضوع | المواضيع لكل (بوصة) | يقذف | القطر الرئيسي (OD) | قطر بسيط (معرف) | طول التظاهر | ||||
| بوصة | مم | بوصة | مم | بوصة | مم | بوصة | مم | ||
| 1/8 | 28 | 0.0357 | 0.907 | 0.383 | 9.728 | 0.3372 | 8.565 | 0.1563 | 3.97 |
| 1/4 | 19 | 0.0526 | 1.337 | 0.518 | 13.157 | 0.4506 | 11.445 | 0.2367 | 6.012 |
| 3/8 | 19 | 0.0526 | 1.337 | 0.656 | 16.662 | 0.5886 | 14.95 | 0.25 | 6.35 |
| 1/2 | 14 | 0.0714 | 1.814 | 0.825 | 20.955 | 0.7336 | 18.633 | 0.3214 | 8.164 |
| 3/4 | 14 | 0.0714 | 1.814 | 1.041 | 26.441 | 0.9496 | 24.12 | 0.375 | 9.525 |
| 1 | 11 | 0.0909 | 2.309 | 1.309 | 33.249 | 11.926 | 30.292 | 0.4091 | 10.391 |
| 1¼ | 11 | 0.0909 | 2.309 | 1.65 | 41.91 | 15.336 | 38.953 | 0.5 | 12.7 |
| 1½ | 11 | 0.0909 | 2.309 | 1.882 | 47.803 | 17.656 | 44.846 | 0.5 | 12.7 |
| 2 | 11 | 0.0909 | 2.309 | 2.347 | 59.614 | 22.306 | 56.657 | 0.625 | 15.875 |
| 2½ | 11 | 0.0909 | 2.309 | 2.96 | 75.184 | 28.436 | 72.227 | 0.6875 | 17.463 |
| 3 | 11 | 0.0909 | 2.309 | 3.46 | 87.884 | 33.436 | 84.927 | 0.8125 | 20.638 |
| 4 | 11 | 0.0909 | 2.309 | 4.45 | 113.03 | 43.336 | 110.073 | - | - |
المقالات المرجعية: الفرق بين موضوع BSP و NPT و G و R Thread
② المادة

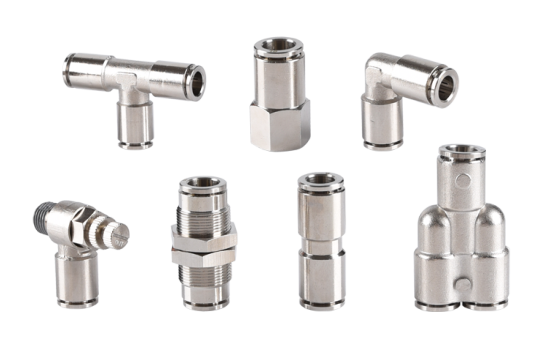

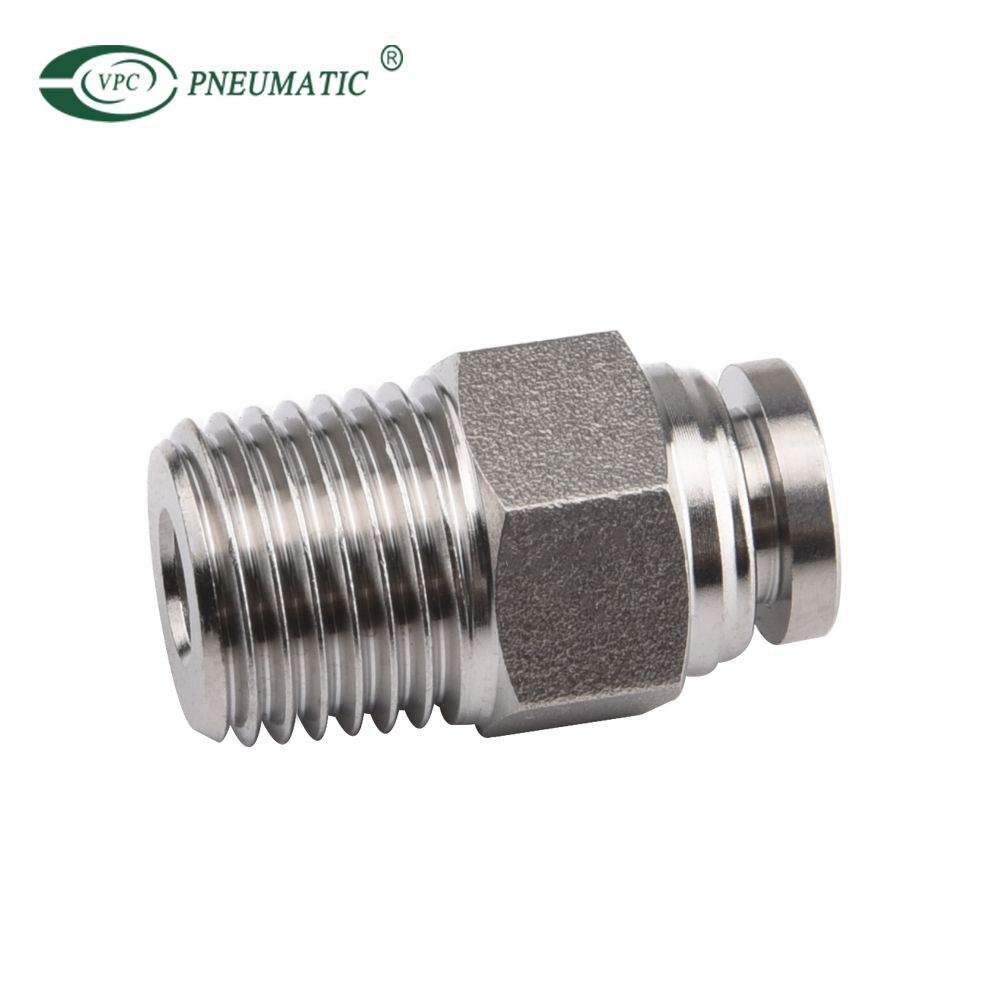

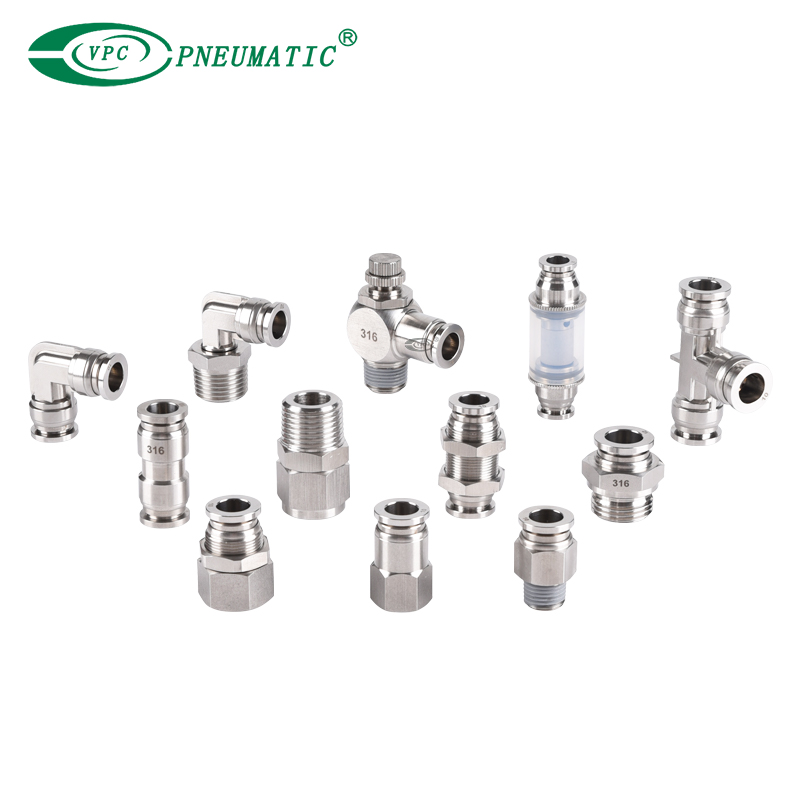

فولاذ مقاوم للصدأ تركيب هوائي

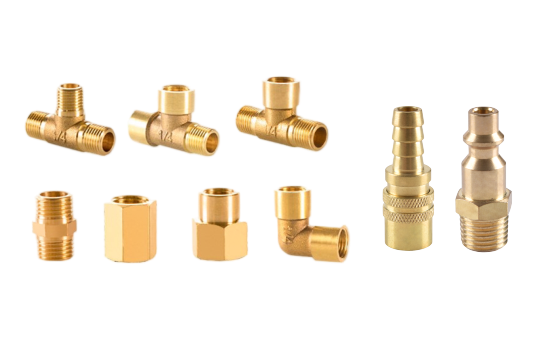

التركيب الهوائي النحاسي

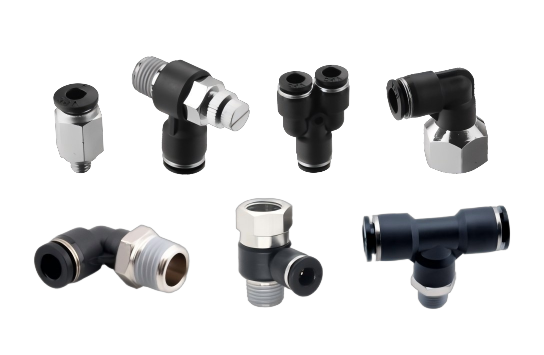

التركيب الهوائي البلاستيكي

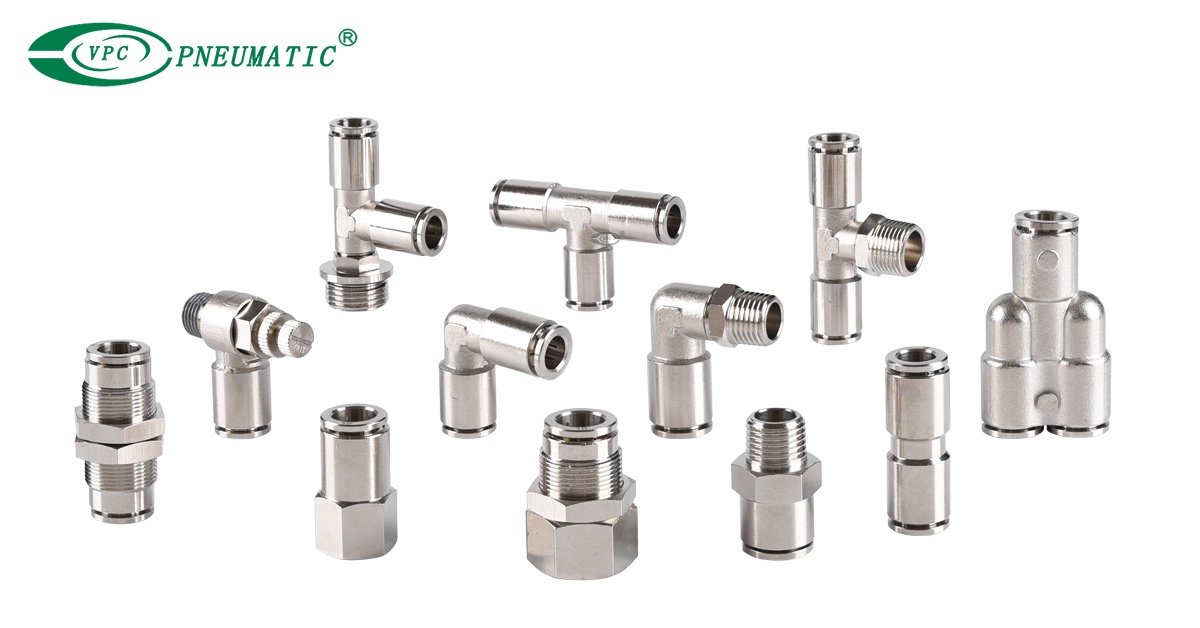

③ أنواع الموصلات الهوائية

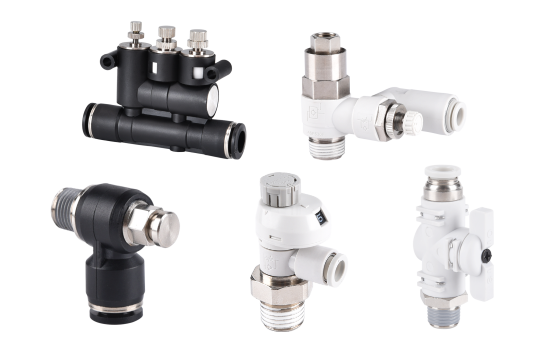

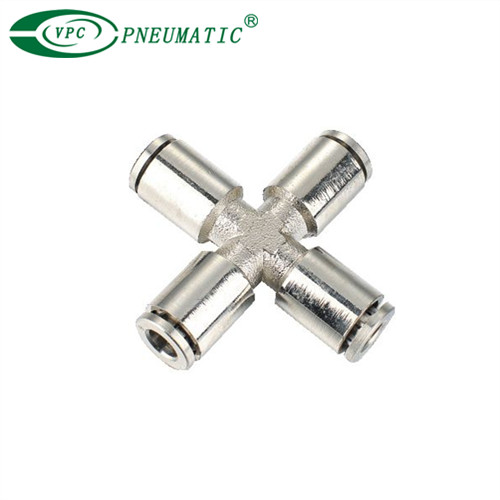

لدى شركتنا أنواع مختلفة من الموصلات الهوائية وتوفر كتالوجات الاختيار ، بما في ذلك: الخيط الذكور المباشر ، وتركيب الخيط الإناث مباشرة ، وتركيب الحاجز ، وتركيب المرفق ، وتركيب تي ، وتركيب النوع ، وتركيب البانجو ، والتركيب المتقاطع ، وتوقف التركيب ، إلخ.
④ بيئة التثبيت
إذا تم استخدامها في الصناعات الغذائية أو الطبية أو الاختبار ، فقد تحتاج إلى تلبية مواصفات محددة (مثل النحاس النحاس الخالي من النفط والنظافة والطعام وما إلى ذلك). ضع في اعتبارك أيضًا: ما إذا كان يحتاج إلى مقاومة للتآكل ، سواء كان مكشوفًا في الهواء الطلق ، سواء كان ذلك في كثير من الأحيان تفكيكه ، وما إلى ذلك.
إذا كانت لديك أي أسئلة حول التركيبات النحاسية ذات الضغط العالي، فيرجى الرجوع إلى VPC تقنية النيوماتيك . سنساعدك على اختيار أفضل المكونات الملولبة.
