| أنبوب قابل للتطبيق: | |
|---|---|
| خيط: | |
وصف المنتج
■ الهيكل الداخلي

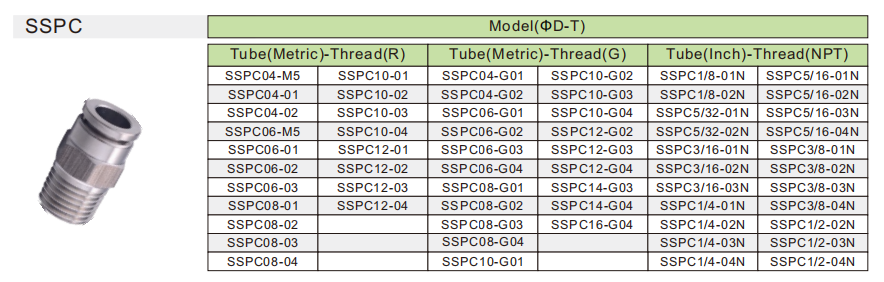

■ الرمز
■ حجم الأنبوب
| أنبوب (مقياس) | أنبوب (بوصة) | ||||||||||||
| شفرة | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| أنبوب بالخارج | ф4 | ф6 | ф8 | ф10 | ф12 | ф14 | ф16 | ф5/32 | ф3/16 | ф1/14 | ф5/16 | ф3/8 | ф1/2 |
■ الموضوع
| الموضوع (متري) | ||||||||
| شفرة | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| خيط | M5 × 0.8 | M6 × 1.0 | M8 × 1.0 | M10 × 1.0 | M12 × 1.25 | M14 × 1.5 | M16 × 1.5 | M20 × 1.5 |
| 55 ° موضوع (ص) | |||||
| شفرة | 01 | 02 | 03 | 04 | 06 |
| خيط | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 |
| 55 ° موضوع (ز) | |||||
| شفرة | G01 | G02 | G03 | G04 | G06 |
| خيط | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 |
| الموضوع (UNF) | الولايات المتحدة الموضوع 60 درجة | |||||
| شفرة | U10 | 01n | 02n | 03n | 04n | 06n |
| خيط | 10-32unf | NPT1/8 | NPT1/4 | NPT3/8 | NPT1/2 | NPT3/4 |
مواصفات المنتج
■ المواصفات
| وسط التشغيل | الهواء ، ن 2، الماء ، البخار |
| ضغط العمل | 0 إلى 1.5 MPa |
| ضغط الاختبار | 2.0 MPa |
| درجة حرارة العمل | -20 إلى 140 درجة مئوية (بدون تجميد) |
| أنبوب قابل للتطبيق | النايلون ، PU ، FEP ، PFA |
الأبعاد الرئيسية
