الفرق بين موضوع BSP و NPT ، G ، R موضوع

1. ما هو حجم خيط BSP؟

BSP (خيط الأنابيب البريطاني القياسي) هو خيط أنبوبي بريطاني بزاوية 55 درجة مع قمة مستديرة وجذر، يستخدم في أوروبا والكومنولث البريطاني.

1/4' خيط BSP: 1/4 يمثل القطر الداخلي للأنبوب المتصل بالخيط الأنثوي بالبوصة.

مخطط أبعاد الخيط BSP

حجم الموضوع	المواضيع لكل (بوصة)	الملعب		القطر الرئيسي (OD)		القطر الصغير (ID)		طول التظاهر
		بوصة	مم	بوصة صمام	مم	بوصة	مم	صمام	مم
وحدات تحضير الهواء من سلسلة 1/8	28	0.0357	0.907	0.383	9.728	0.3372	8.565	0.1563	3.97
1/4	19	0.0526	1.337	0.518	13.157	0.4506	11.445	0.2367	6.012
3/8	19	0.0526	1.337	0.656	16.662	0.5886	14.95	0.25	6.35
1/2	14	0.0714	1.814	0.825	20.955	0.7336	18.633	0.3214	8.164
3/4	14	0.0714	1.814	1.041	26.441	0.9496	24.12	0.375	9.525
1	11	0.0909	2.309	1.309	33.249	1.1926	30.292	0.4091	10.391
1¼	11	0.0909	2.309	1.65	41.91	1.5336	38.953	0.5	12.7
1½	11	0.0909	2.309	1.882	47.803	1.7656	44.846	0.5	12.7
2	11	0.0909	2.309	2.347	59.614	2.2306	56.657	0.625	15.875
2½	11	0.0909	2.309	2.96	75.184	2.8436	72.227	0.6875	17.463
3	11	0.0909	2.309	3.46	87.884	3.3436	84.927	0.8125	20.638
4	11	0.0909	2.309	4.45	113.03	4.3336	110.073	-	-

2. ما هو المنظم النسبي الإلكتروني ITV ?

يتم اختصار خيط الأنابيب القياسي الوطني الأمريكي كمعايير خيط الأنابيب الوطنية، وزاوية الخيط هي 60 درجة . وفقًا للشكل، يتم تقسيم الخيط إلى خيوط أنابيب مستقيمة مختومة وخيوط أنابيب مستدقة مختومة، وتختلف أيضًا أشكال مختلفة من شورتات الخيوط الذكور والإناث، مثل NPT (الأنابيب الوطنية المستدقة) , NPS (الأنابيب الوطنية المستقيمة) , NPTF (الأنابيب الوطنية المستدقة - الوقود والزيت) أو NPSC (الأنابيب الوطنية المستقيمة) وما إلى ذلك.

1/2' خيط NPT: 1/2 يمثل القطر الداخلي للأنبوب المتصل بالخيط الأنثوي بالبوصة.

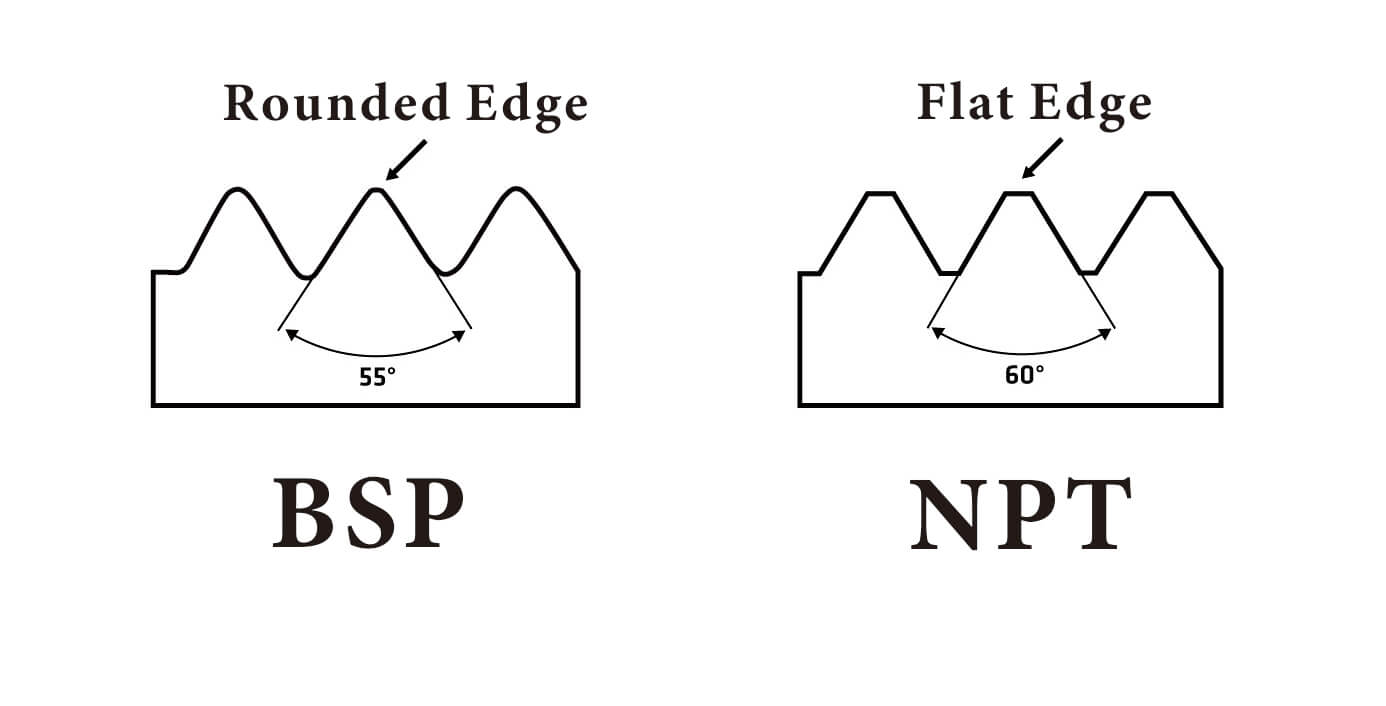

3. ما هو الفرق بين موضوع npt وbsp؟ هل خيوط NPT وBSP متوافقة؟

يختلف شكل الخيط وزواياه ولا يتوافقان مع .

NPT عبارة عن خيط أنبوب مدبب قياسي أمريكي بزاوية 60 درجة مع ملف تعريف مدبب وقمة مسطحة وجذر الخيط.

BSP عبارة عن خيط أنبوبي بريطاني بزاوية 55 درجة مع قمة وجذر مستديرين.

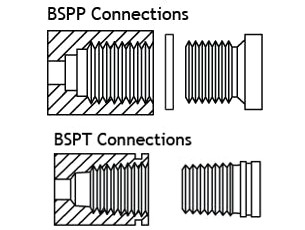

4. ما هو الفرق بين خيط BSP وBSPP وBSPF وBSPM وBSPT؟

يتم تقسيم خيوط BSP إلى خيوط الأنابيب المستقيمة BSPP وخيوط الأنابيب المستدقة BSPT حسب الشكل.

BSPP (المعيار البريطاني الموازي للأنابيب) عبارة عن وصلة محكمة الغلق بخيط أنبوب مستقيم بزاوية 55 درجة. في سلسلة تركيب VPC، تتوفر خيوط BSPP مع حلقة O بشكل افتراضي.

BSPF (الصنابير اليدوية الرفيعة للأنابيب البريطانية القياسية) هي وصلة بريطانية غير مختومة بخيط رفيع بقطر 55 درجة، ولكن الآن يتم استخدام خيط BSPP بشكل أساسي يشير مباشرة إلى خيط BSPF. يمكن استبدال خيط BSPF في المعيار الجديد BS EN ISO-228-1 بخيط G. BSPP=BSPF=G خيط

BSPT (تناقص الأنابيب القياسي البريطاني) عبارة عن خيط أنبوب مدبب بزاوية 55 درجة للتوصيلات البريطانية المختومة، والمعروف أيضًا باسم خيط PT ( مع حلقة O بشكل افتراضي في سلسلة تركيب VPC )، والذي يحتوي على خيط مستدق بنسبة 1:16 ويستخدم بشكل عام في صناعات المياه والغاز. كان المعيار القديم لـ BSPT هو BS 21، وفي المعيار الجديد، BS EN 10226-1، يمكن استبداله بخيط R (Rc)، أي أن خيوط BSPT (PT) وR (Rc) متوافقة. يمكن استبدال خيوط R (Rc) بالمعيار الجديد BS EN 10226-1. BSPT( PT/BSP) = R(Rc) ( يشير BSP الافتراضي إلى مؤشر ترابط BSPT في سلسلة أنابيب VPC. )

يعد BSPM (المعيار البريطاني لميكانيكا الأنابيب) معيارًا قديمًا للخيوط البريطانية. يمكن استبداله بخيط G في المعيار الجديد BS EN ISO-228-1، أي أن BSPM وBSPF وBSPP وG Thread متوافقة.

5. ما هو حجم خيط G & ZG؟

G (من أنبوب الغاز/Gewinde الألمانية) عبارة عن وصلة بريطانية غير مانعة للتسرب بخيط أنبوب مستقيم بزاوية 55 درجة، ويمكن إغلاقها عن طريق إضافة حلقة O أو حشية. في سلسلة موصلات VPC، يأتي الخيط G مزودًا بحلقة دائرية بشكل افتراضي.

هناك نوعان من خيوط G: الذكور والإناث. تعتبر الخيوط G ذات الحلقات O مناسبة لخطوط الأنابيب ذات الضغط المنخفض التي تتحمل الأحمال الثابتة. في خطوط الأنابيب ذات الضغط المنخفض التي تتحمل أحمالًا ثابتة، يمكن لمرونة الحلقات الدائرية وقابليتها للانضغاط أن تملأ الفجوات بين الخيوط عند الشد، مما يشكل ختمًا فعالاً. في نفس الوقت، يمكن لمرونة الحلقة O أن تعوض إزاحة خط الأنابيب الناتج عن تغيرات درجة الحرارة أو الاهتزاز، مما يزيد من تعزيز تأثير الختم ومنع تسرب الوسائط.

ZG عبارة عن خيط أنبوبي مدبب بزاوية 55 درجة للتوصيل المحكم. الاستدقاق هو 1:16. يتم استخدامه بشكل عام لتجهيزات أنابيب المياه ويستخدم بشكل شائع في الدول الأوروبية. يمكن استبدال خيط ZG بـ Rc (خيط أنثوي) في المعيار الجديد، أي أن خيط ZG وRc متوافقان.

6. هل خيوط G متوافقة مع NPT؟

لا . تختلف الزاوية ودرجة الخيط (الخيوط لكل بوصة) لخيوط G وخيوط NPT.

7. ما هو حجم الخيط R؟

خيط R (من rohr الألماني) هو اسم جماعي لخيوط الأنابيب المختومة بزاوية 55 درجة ذات قمة وجذر مستديرين.

Rp - 55° خيوط مستقيمة أنثوية محكمة الغلق، تُستخدم هذه الخيوط بشكل أساسي في درجات الحرارة المرتفعة أو بيئات الضغط العالي أو أنظمة التشحيم الداخلية.

Rs - 55 درجة خيوط ذكر مستقيمة مختومة

Rc - خيط أنثوي مدبب محكم الغلق بزاوية 55 درجة مع استدقاق 1:16، يشار إليه حاليًا باسم خيط R.

R1 - 55 درجة خيط ذكر مدبب مختوم. خيط أنثوي مستقيم (Rp) + خيط ذكر مدبب (R1)، مقاس ' مستقيم/مستدق '.

R2 - 55 درجة خيط ذكر مدبب مختوم. خيط أنثوي مدبب (Rc) + خيط ذكر مدبب (R2)، مقاس ' مستدق/مستدق '.

8. ما هو الفرق بين موضوع BSPT و NPT؟

تختلف زاوية ودرجة ميل الخيوط (الخيوط لكل بوصة). BSPT هي 55 درجة ومعاهدة عدم الانتشار 60 درجة.

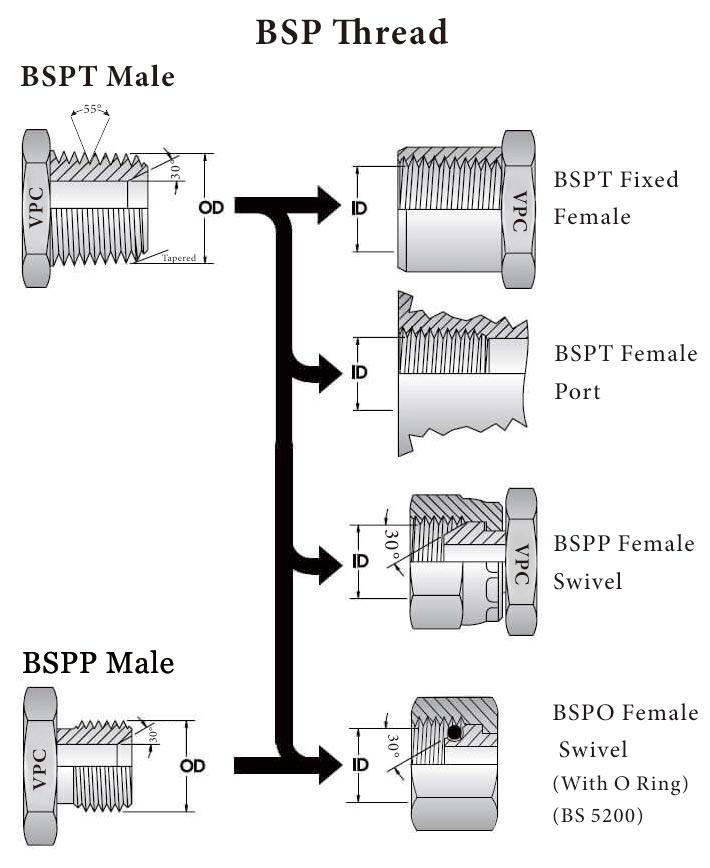

9. كيف يمكنك التعرف على سلاسل BSP؟

10. هل BSP وG متماثلان؟

بمعنى أنه نفس الشيء. وفقًا لأحدث معايير BS EN ISO-228-1، فإن مؤشر ترابط G هو نفس معيار مؤشر ترابط BSPP ضمن فرع مؤشر ترابط BSP ويمكن استخدامه بشكل متوافق.

ومع ذلك، يُشار الآن إلى BSP غالبًا باسم BSPT. خيوط BSPT غير متوافقة مع خيوط G. وفي نهاية المقال هناك أحدث المعايير لمختلف المواضيع لتساعدك على التفريق بينها.

11. هل خيوط R و G متوافقة؟

غير متوافق ، الاثنان يتبعان معايير مختلفة للخيط. R (Rc) عبارة عن خيط أنثوي مدبب بزاوية 55 درجة، وG عبارة عن خيط أنبوبي مستقيم بزاوية 55 درجة.

12. هل BSPP هو نفسه BSP؟

BSPP هو فرع من معيار خيط الأنابيب البريطاني BSP 55°. BSPP عبارة عن خيط أنبوبي مستقيم بريطاني مختوم بزاوية 55 درجة.

13. ماذا يعني G في حجم الأنبوب؟

على سبيل المثال: G1/4'، يشير 1/4 إلى القطر الداخلي للأنبوب بالبوصة.

14. هل يمكنك توصيل BSPP بـ NPT؟

لا ، الزاوية والميل (الخيوط لكل بوصة) للخيطين مختلفان.

15. ما الفرق بين خيط BSP وBSPT؟

BSPT هو قسم فرعي من معيار BSP البريطاني لخيوط الأنابيب 55 درجة.

BSPT عبارة عن خيط أنبوبي مدبب بريطاني مختوم بزاوية 55 درجة.

16. هل BSP وBSPT قابلان للتبادل؟

تستخدم معظم المصانع BSP للإشارة إلى BSPT، لكن بيانات قياس الخيط الفعلية هي التي تسود.

17. BSPP vs BSP vs G vs PF خيط؟

إن خيوط BSPP وBSPF (PF) وG كلها متوافقة مع معايير BS EN ISO- 228-1 . الأربعة كلها خيوط إمبراطورية.

18. BSPT vs PT vs R vs ZG thread؟

تعتبر خيوط BSPT(PT) وR （ Rc ） وZG كلها معيار BS EN 10226-1 ويمكن أن تكون متوافقة.

19. موضوع NPT مقابل R(Rc)؟

زاوية خيط NPT هي 60 درجة. زاوية الخيط R(Rc) هي 55 درجة.

20. BSP vs NPT vs G vs R thread؟

BSP هو 55 درجة خيط أنبوب الختم البريطاني. G عبارة عن وصلة بريطانية غير مانعة للتسرب بزاوية 55 درجة لخيط الأنابيب المستقيمة. R هو 55 درجة من خيوط الأنابيب المختومة. NPT هو خيط الأنابيب المدبب القياسي الأمريكي 60 درجة. لديهم التناقص التدريجي والأشكال الخيطية المختلفة.

★ G، BSPP، BSPT، R المواضيع المعايير الدولية

G - خيط الأنابيب المتوازي البريطاني غير المختوم (المعايير الدولية: BS 2779، BS EN ISO 228-1، ISO 7-1)

BSPP - خيط الأنابيب المتوازي القياسي البريطاني (المعايير الدولية: BS 2779، BS EN ISO 228-1، ISO 7-1)

BSPT - خيط مدبب للأنابيب القياسية البريطانية (المعايير الدولية: BS 21، BS EN 10226-1، ISO 7-1)

R (Rp, Rs, Rc, R1, R2) - خيوط الأنابيب المدببة البريطانية (المعايير الدولية: BS 21, BS EN 10226-1, ISO 7-1, DIN 2999)

الأربعة جميعًا جزء من عائلة Whitworth Thread.

قد تختلف مواصفات وبيانات الخيط باختلاف أنواع الأجهزة. إذا لم تتمكن من تأكيد حجم الخيط الذي تحتاجه، فيرجى الاتصال بنا أو التحقق من كتالوج التجهيزات الهوائية الخاص بنا.pdf ، وسوف يساعدك VPC Pneumatic على اختيار أفضل مكون للخيط.
