كيفية تركيب اسطوانة هوائية

◆ موقع VPC الرسمي باللغة الإسبانية

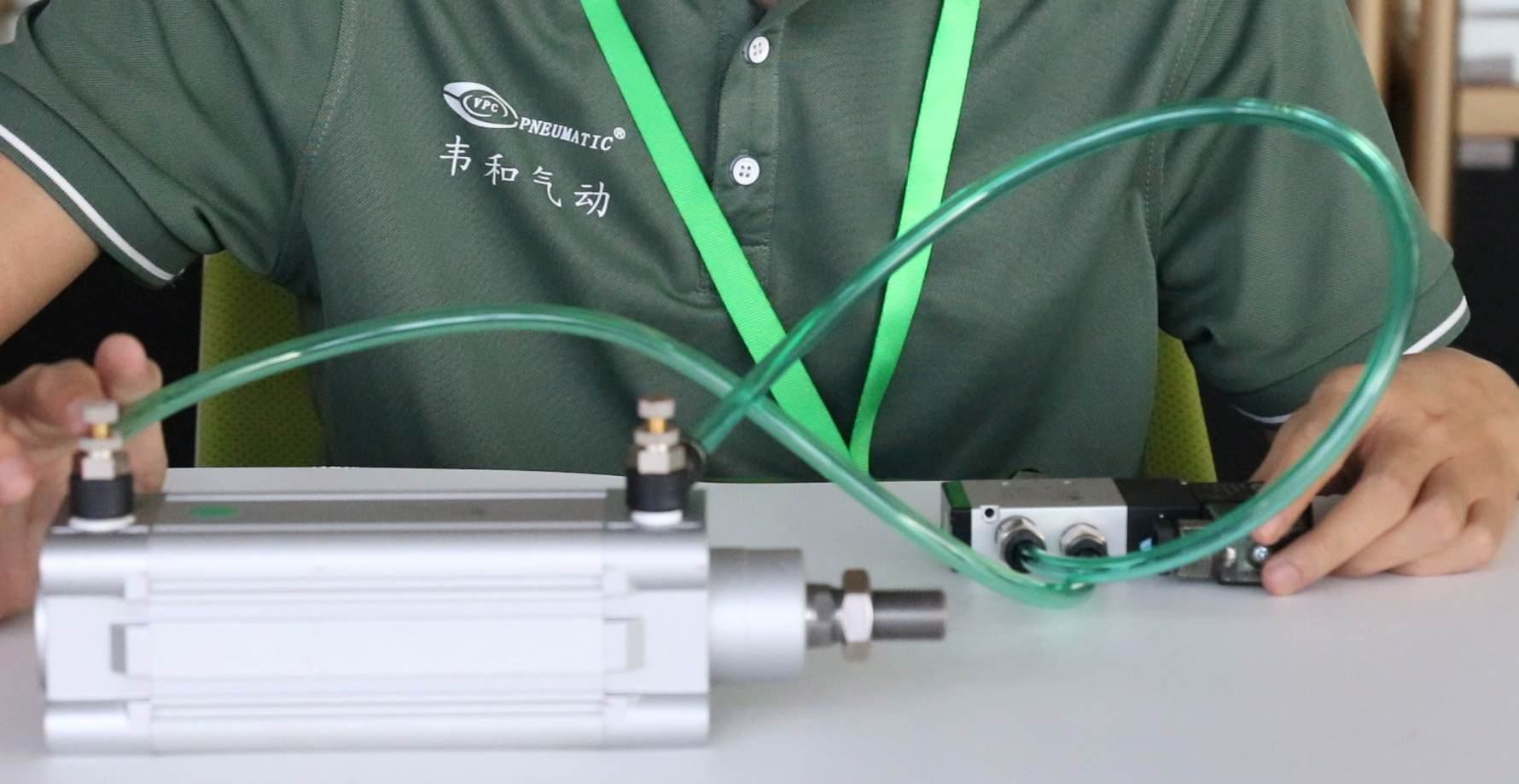

اسطوانات هوائية هي جزء مهم من الأتمتة الصناعية، وذلك بشكل رئيسي من خلال حركة التوسع والانكماش لاستكمال متطلبات العمل في المعدات الميكانيكية.

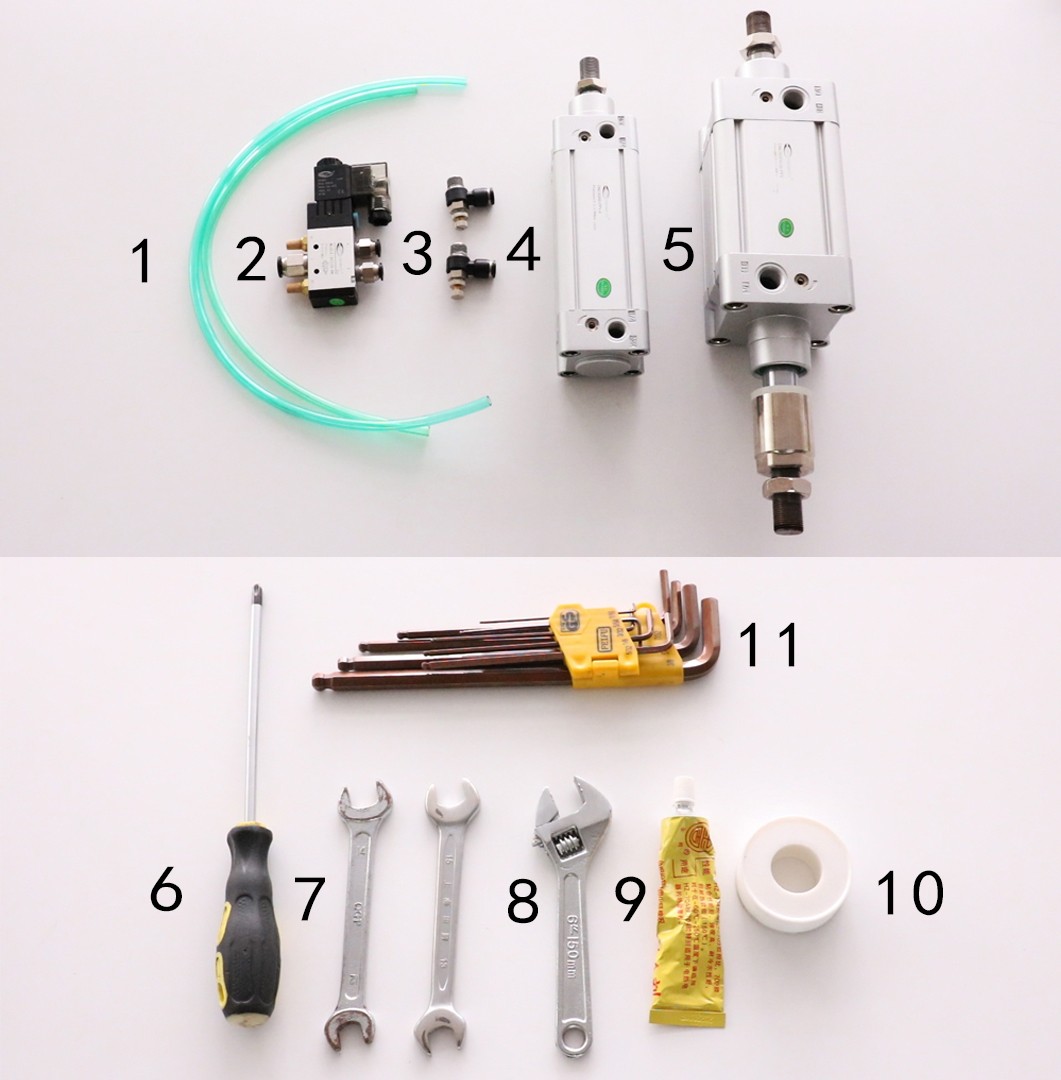

1. التحضير

* اختر أ سطح أنيق وسلس لتثبيت الاسطوانة الهوائية. تأكد من أن موضع التثبيت لا يتداخل مع حركة الأجزاء الميكانيكية الأخرى.

2. خطوات التثبيت

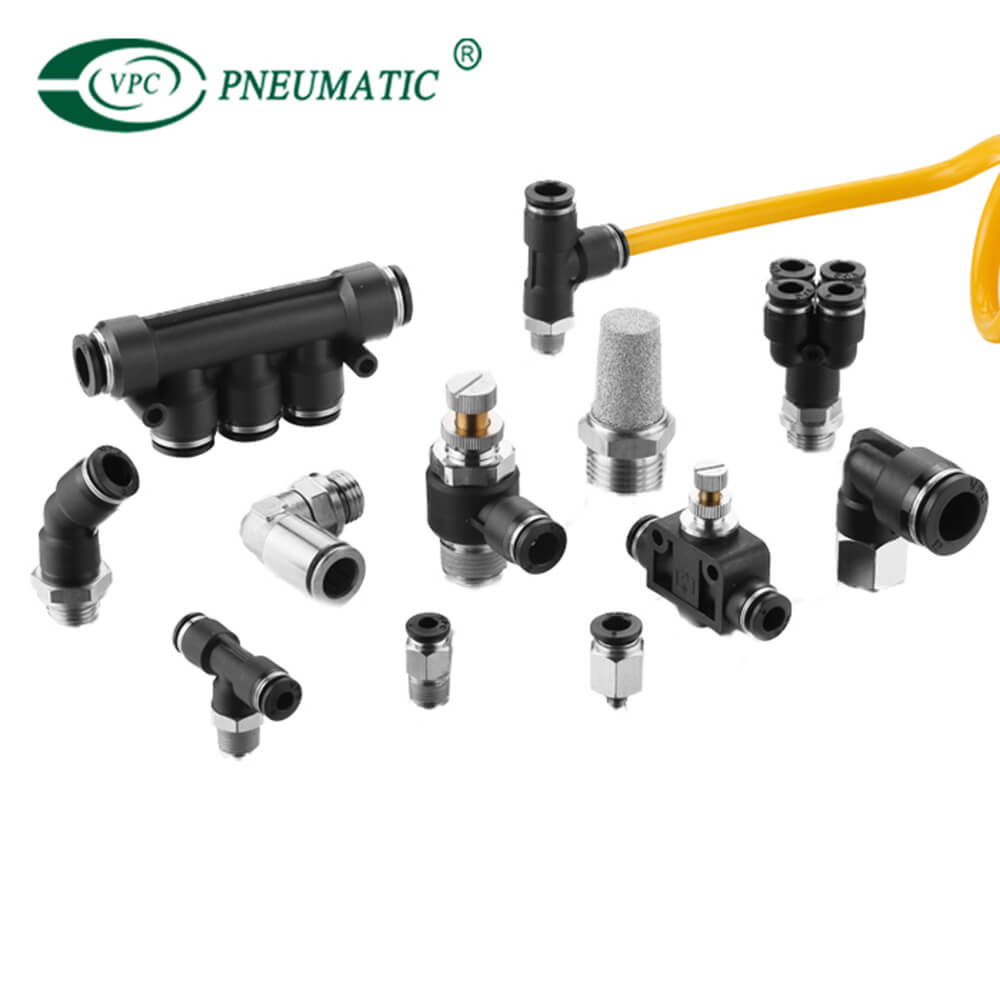

① تركيب صمام التحكم في السرعة

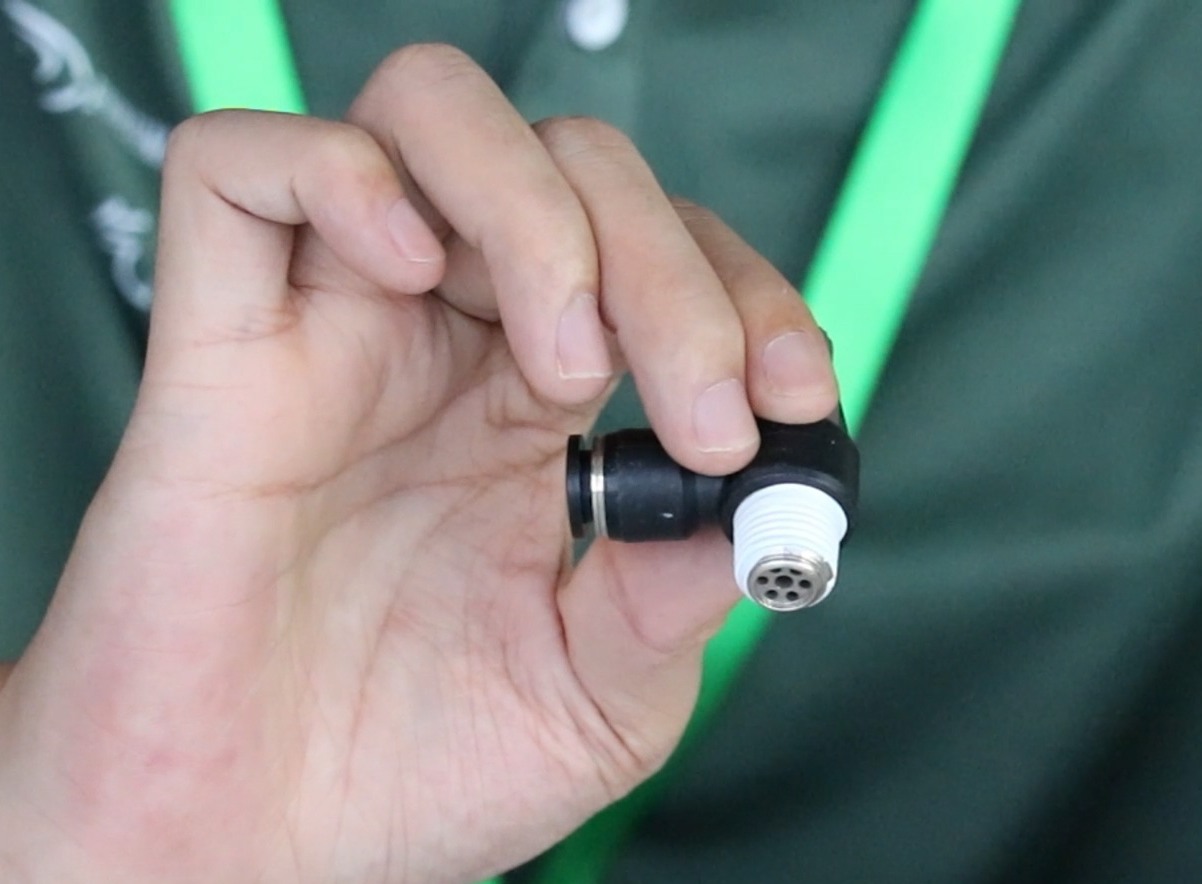

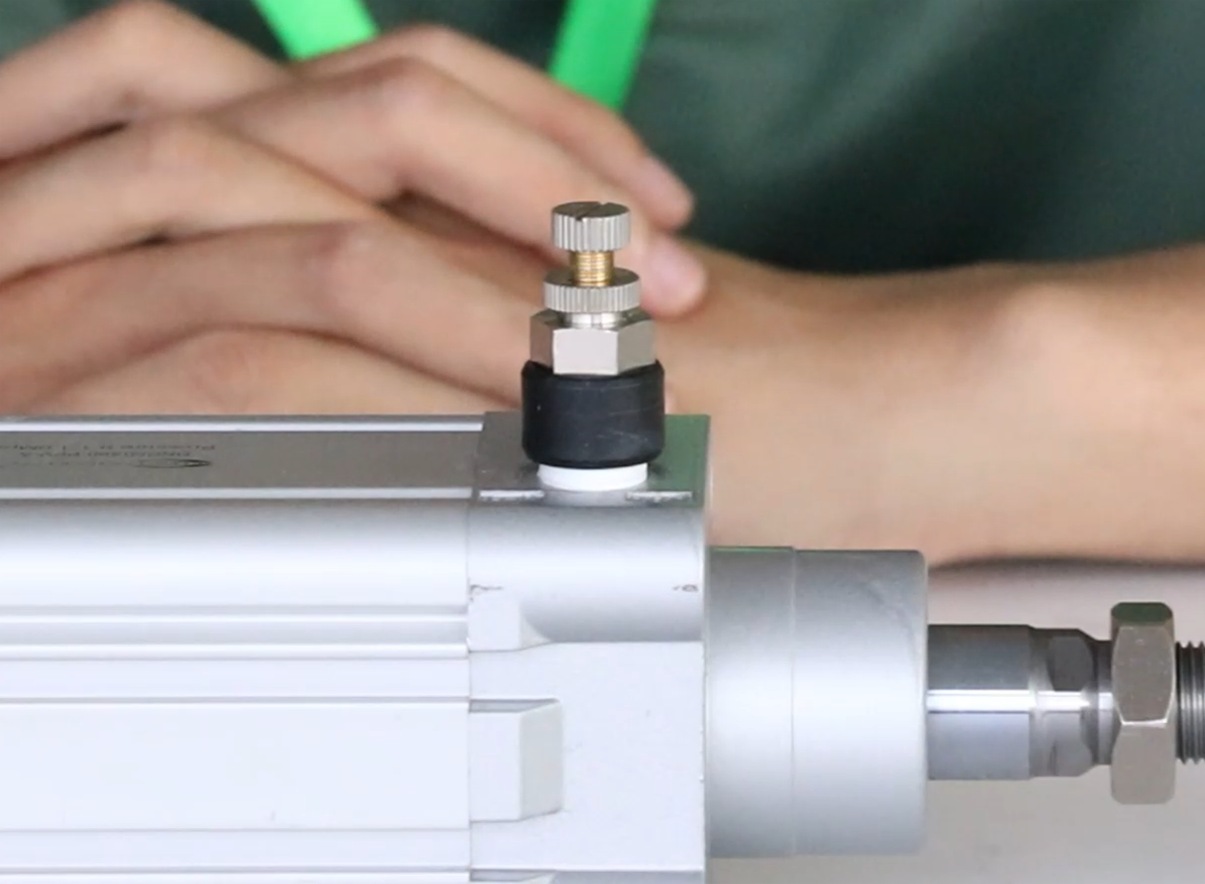

وظيفة صمام التحكم في السرعة الهوائية هو تنظيم معدل التدفق، وبالتالي سرعة تمدد وانكماش قضيب المكبس، من خلال تنظيم معدل التدفق مع مقبض. يتم قفله بجوز القفل بعد التعديل.

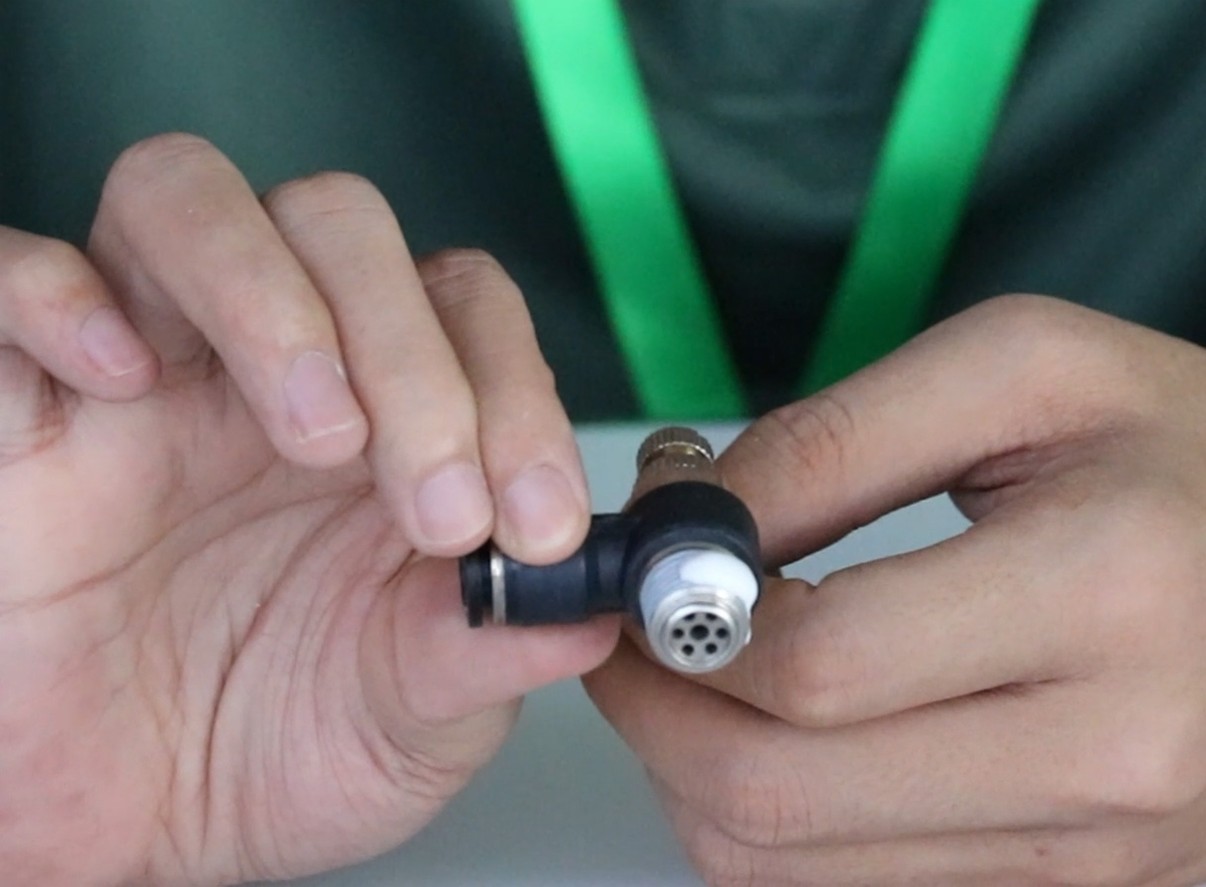

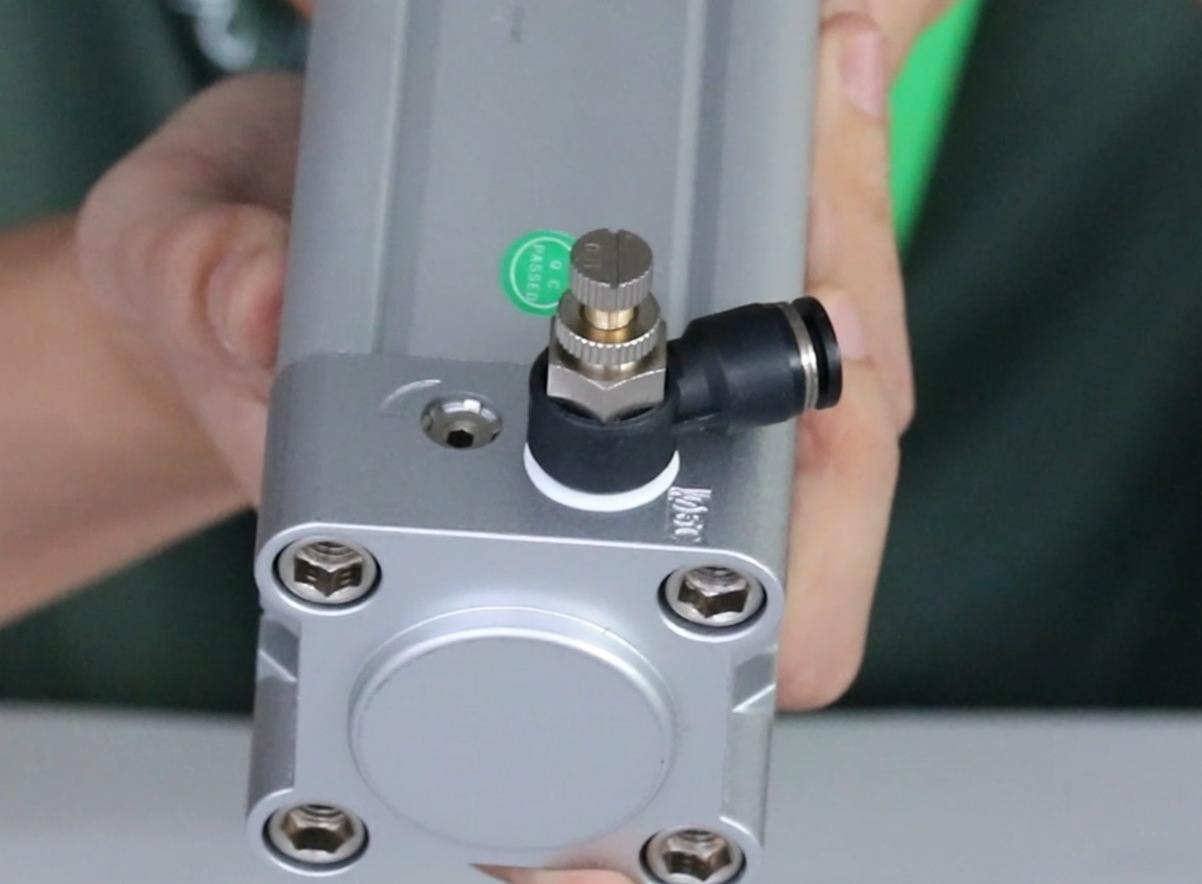

قبل التثبيت، صمام التحكم في السرعة يحتاج إلى أن تكون مختومة بمساعدة مانعات التسرب الخيطية أو شريط ختم الخيط التأكد من ضيقه أثناء العملية. قم بربط صمام التحكم في السرعة في منافذ الاستيراد والسحب الخاصة بأسطوانة الهواء باستخدام مفاتيح الربط ذات النهاية المفتوحة.

طريقة الختم 1: أشرطة ختم الخيط

① قم بقطع أشرطة ختم الخيط التي يمكن لفها حول الموصلات 3 إلى 4 دورات (يمكن حساب الطول المحدد بقطر خيط التركيب).

② يجب أن يكون عرض أشرطة ختم الخيط لا تتجاوز الجزء السفلي من الخيط. إذا كانت واسعة جدًا، فيمكن طيها وجرحها. لف أشرطة ختم الخيط حول الخيط في اتجاه عكس اتجاه عقارب الساعة. لا يوجد لدغ ولا خيوط وسطح أنيق بعد اللف مؤهل.

* إذا تجاوزت أشرطة ختم الخيط الخيط أو تم لفها بشكل غير منتظم، فسوف تسقط الحطام في جسم الصمام أثناء عملية الالتواء، مما يتسبب في تعطل صمام الملف اللولبي الهوائي تتعثر ولا تعمل.

طريقة الختم 2: مانعات التسرب الخيطية

* مرجع فيديو التثبيت التفصيلي: كيفية توصيل وتركيب صمامات الملف اللولبي الهوائية

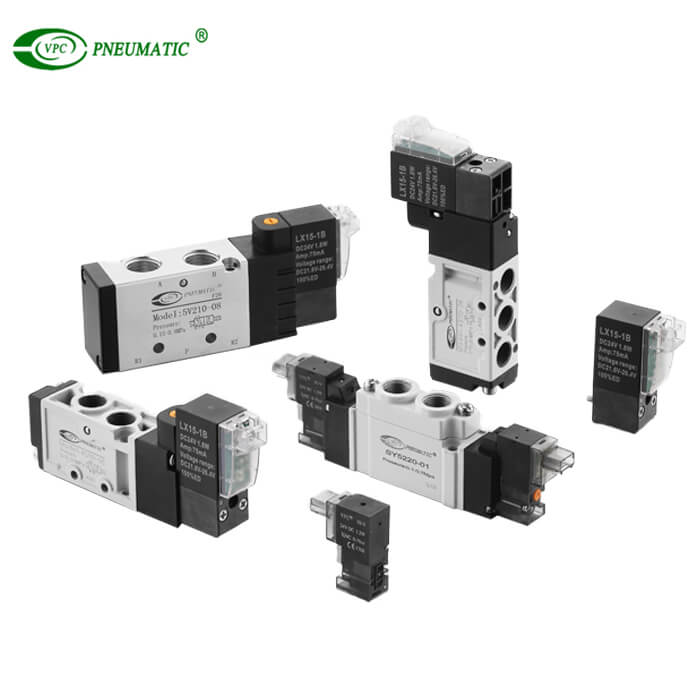

② تركيب صمام الملف اللولبي

وظيفة التثبيت صمام الملف اللولبي هوائي الهدف الأساسي هو تبديل مصدر الهواء وجعل قضيب المكبس يتردد في الأسطوانة الهوائية.

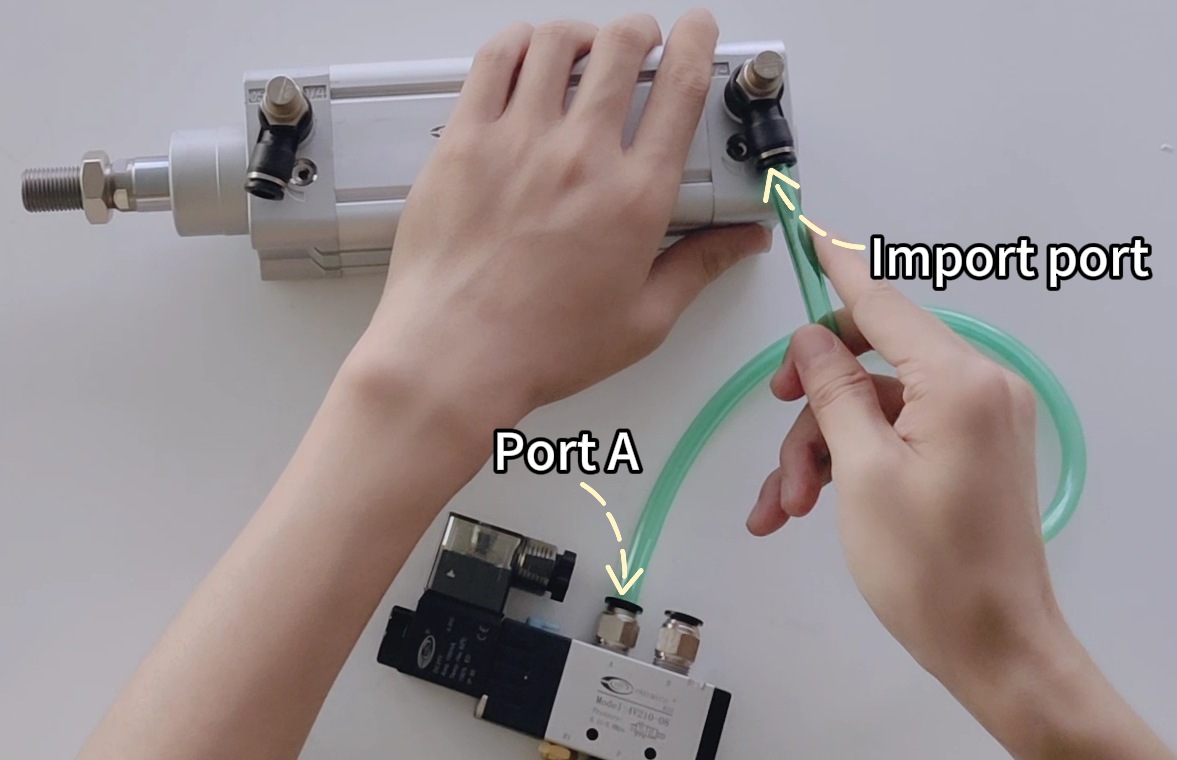

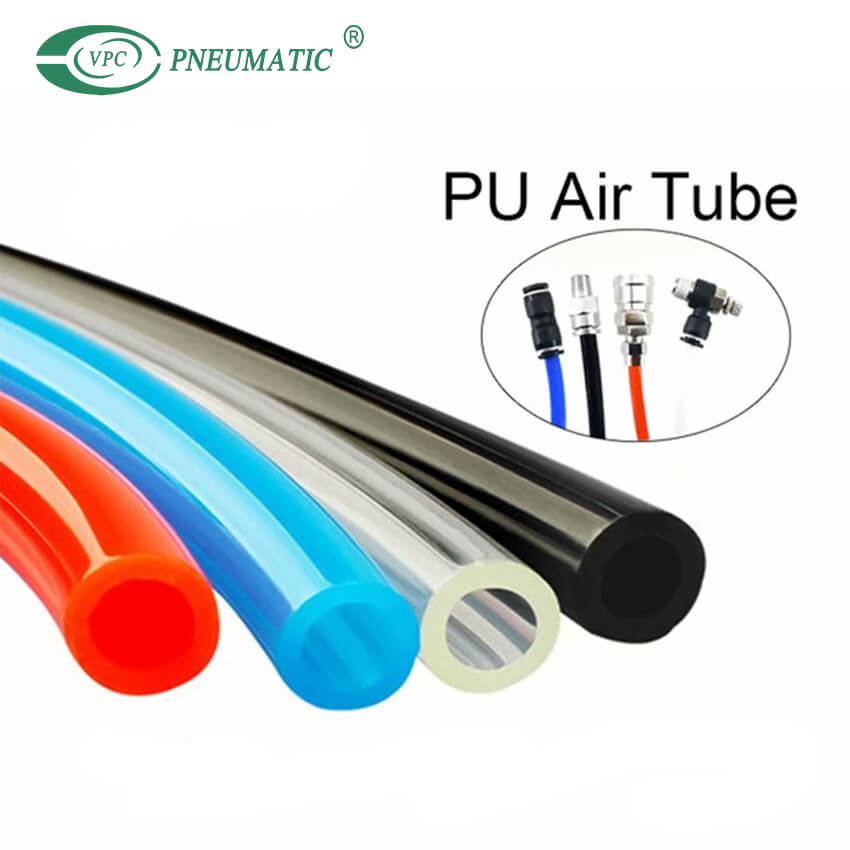

أدخل خرطوم الهواء في العمل المنفذ أ من صمام الملف اللولبي والطرف الآخر في ميناء الاستيراد في الجزء السفلي من الاسطوانة.

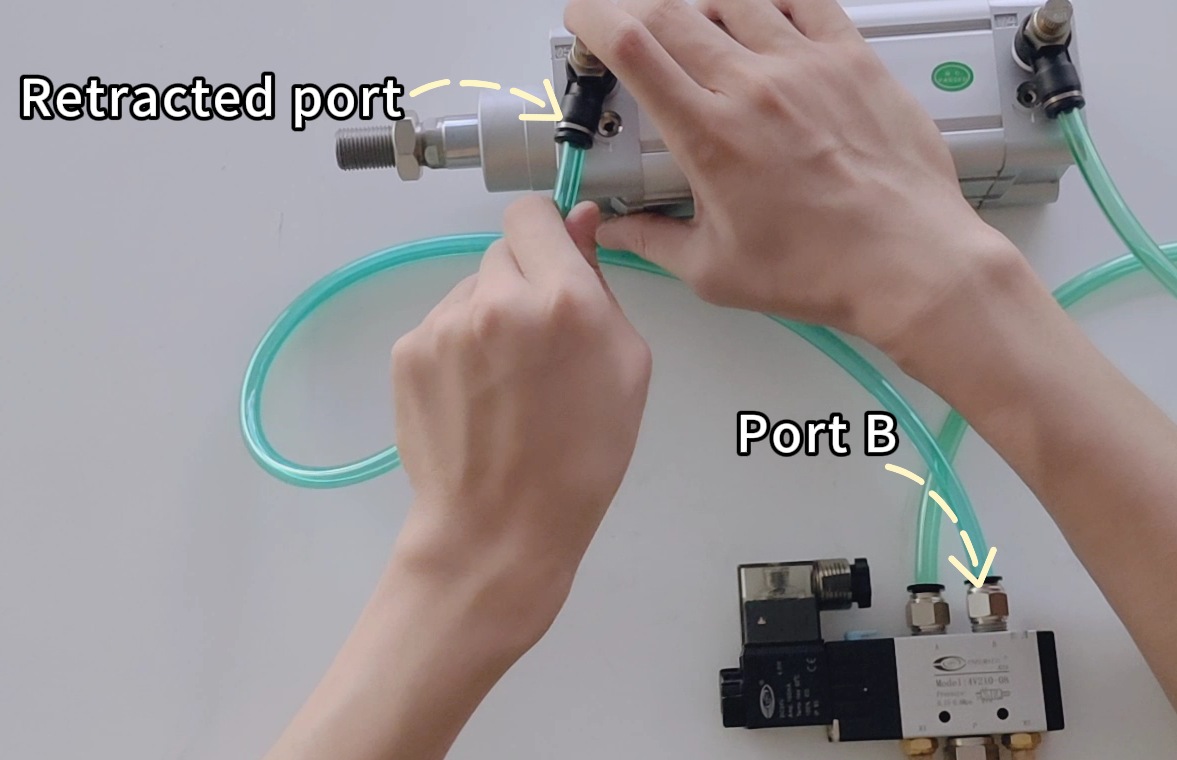

أدخل أنبوب هوائي في العمل المنفذ ب من صمام الملف اللولبي والطرف الآخر في ميناء تراجع على الجزء العلوي من الاسطوانة الهوائية.

* أنبوب الهواء يمكن إعادة الاتصال بالضغط على زنبرك الموصل لفتح وسحب أنبوب الهواء.

3. فحص السلامة

① تأكد من أن جميع أدوات التثبيت آمنة ولن ترتخي.

② تحقق من جميع نقاط الاتصال تسرب الهواء.

③ تأكد من أن النظام بأكمله آمن أثناء التشغيل.

4. مبدأ العمل والاختبار

① مبدأ العمل

قم بتنشيط مصدر الهواء وتشغيله، ويدخل الهواء إلى منفذ العمل A من منفذ الإدخال P، ويتم تهوية المنفذ A للوصول إلى اسطوانة الهواء منفذ التمديد، ويبدأ قضيب المكبس للأسطوانة في القيام بعملية التمديد. يدخل الهواء إلى المنفذ B من منفذ التراجع ويخرج إلى المنفذ R2.

في حالة عدم وجود قوة، يمكن تعديل الانعكاس عن طريق التبديل اليدوي. عند الضغط على المفتاح، يتدفق الهواء من منفذ الإدخال P إلى منفذ العمل B، والذي يتم تهويته للوصول إلى منفذ التراجع، حيث يتراجع قضيب المكبس الأسطواني الهوائي. يدخل الهواء إلى منفذ صمام الملف اللولبي A من مدخل الهواء ويخرج إلى المنفذ R1.

تعديل الوسادة الهوائية

يتم تعديل الوسادة الهوائية حسب حجم الوسادة الهوائية المطلوب عن طريق تدوير الوسادة باستخدام مفتاح سداسي حماية أختام الوسادة أثناء عمل الأسطوانة الهوائية وزيادة عمر أسطوانة الهواء.

② الاختبار

- قم بتشغيل مصدر الهواء وضبط AR منظم الهواء لضغط العمل المناسب .

- قم باختبار التشغيل عدة مرات للتأكد من تحرك الأسطوانة الهوائية بسلاسة ومن وجودها لا تسرب الهواء أو الركود.

- ضبط صمام التحكم في سرعة اسطوانة الهواء للحصول على سرعة الحركة المثالية.

بعد اكتمال التثبيت والاختبار، يتم تركيب الأسطوانة الهوائية صيانتها وخدمتها بانتظام لضمان التشغيل السليم.

ما ورد أعلاه هو تركيب أسطوانة الهواء وملحقاتها، إذا كان لديك أي أسئلة حول الأسطوانات الهوائية أو المكونات الهوائية الأخرى، يرجى الاتصال بـ VPC. سنكون سعداء بمساعدتك.
