| نوع التمثيل: | |
|---|---|
| وسيط العمل: | |
| ضغط مضمون: | |
| درجة حرارة العمل: | |
| مدى السرعة: | |
وصف المنتج

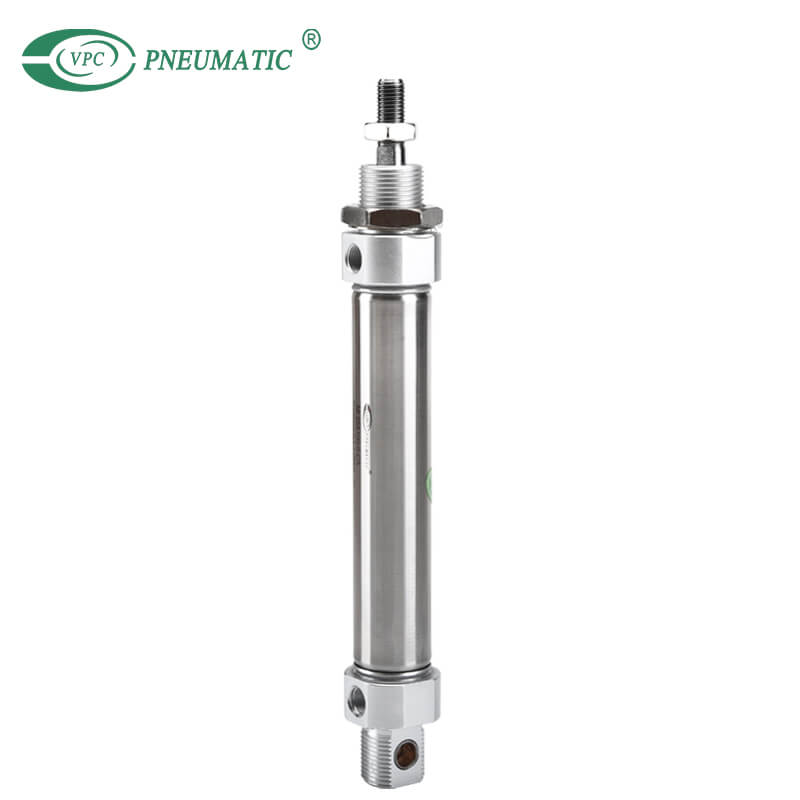

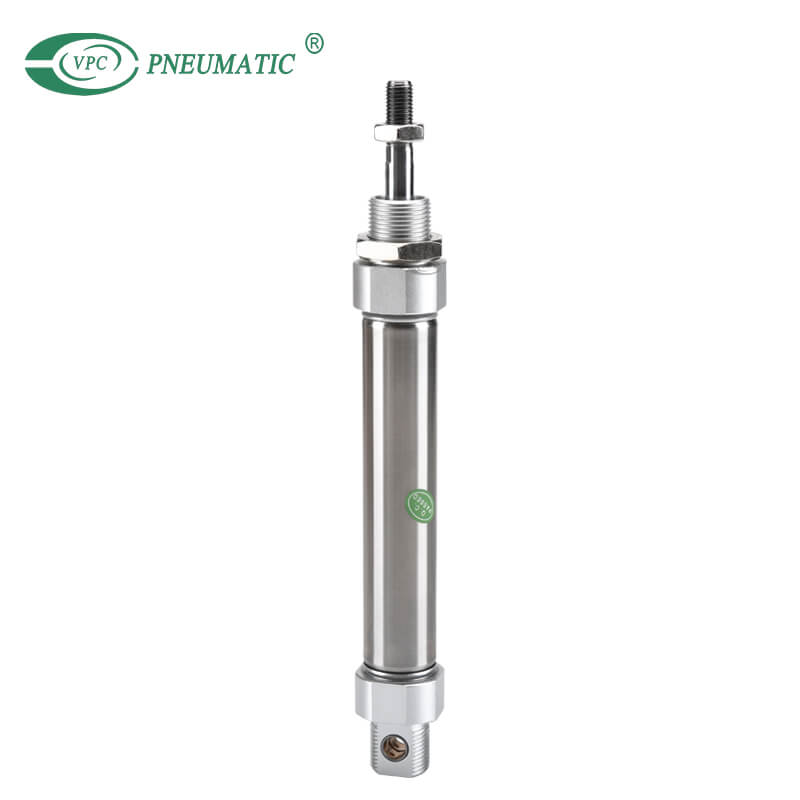

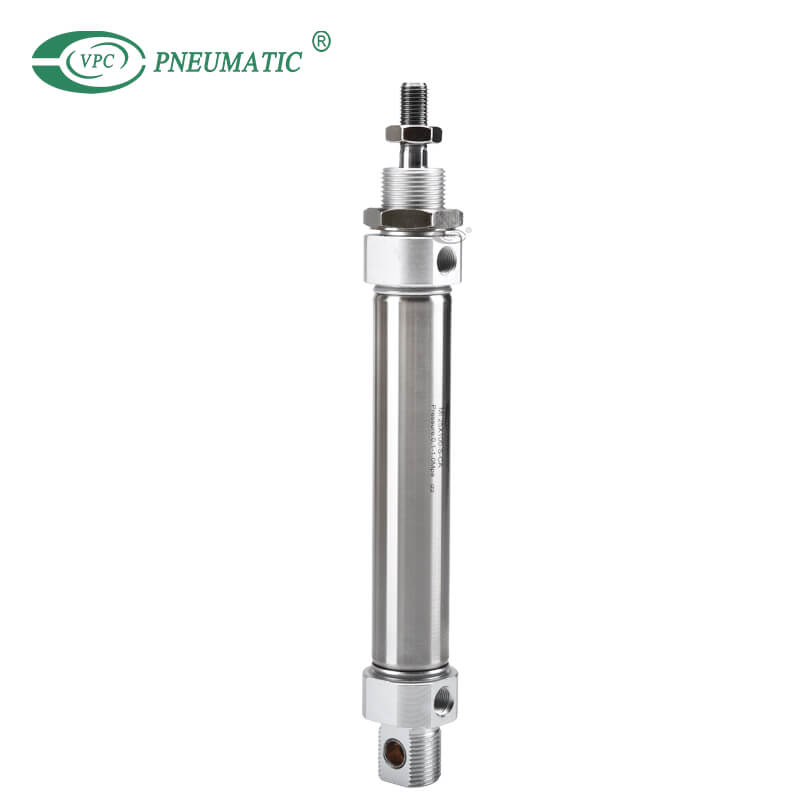

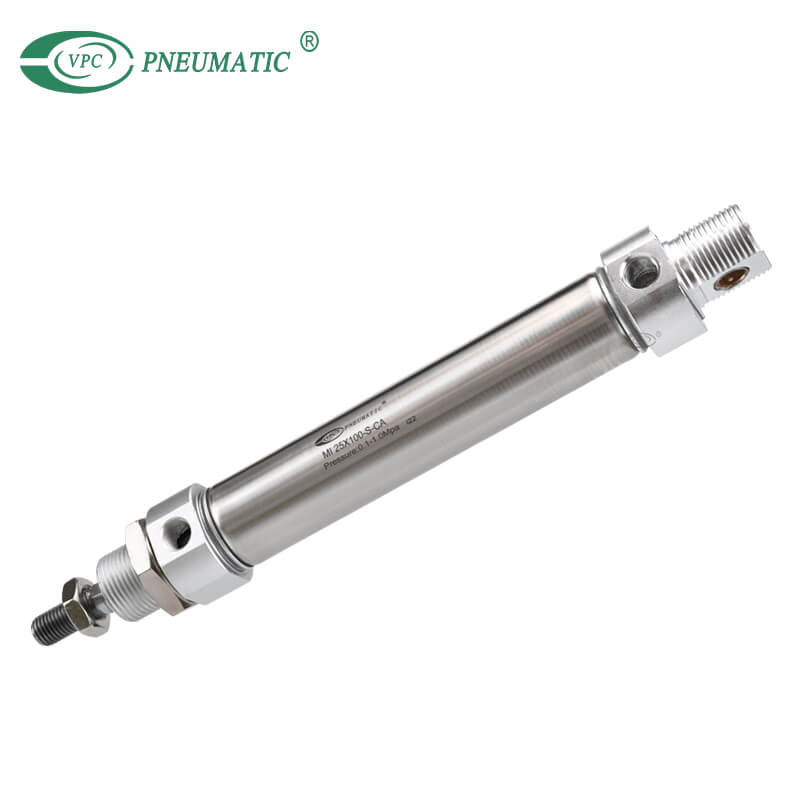

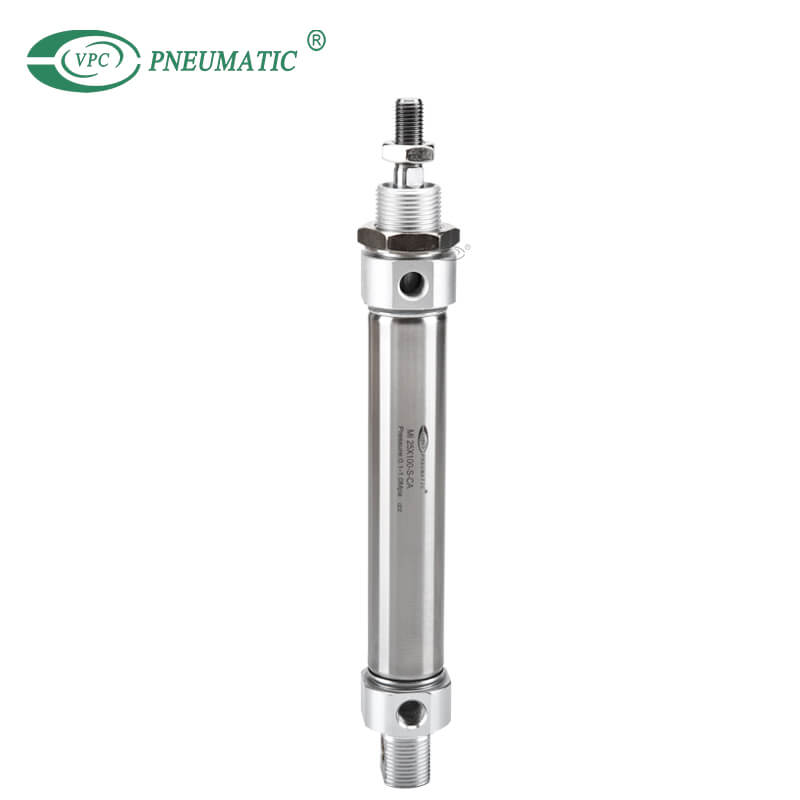

أنبوب الفولاذ المقاوم للصدأ سلسلة MI ، اسطوانات تعمل بالهواء المضغوط متوفرة بأحجام تجويف 8 و 40 مم بأطوال شوط من 10 مم إلى 250 مم.متوفر في 3 أنواع تثبيت لتعدد الاستخدامات.المفاتيح التلقائية متوفرة في أنواع تركيب الشريط والسكك الحديدية.

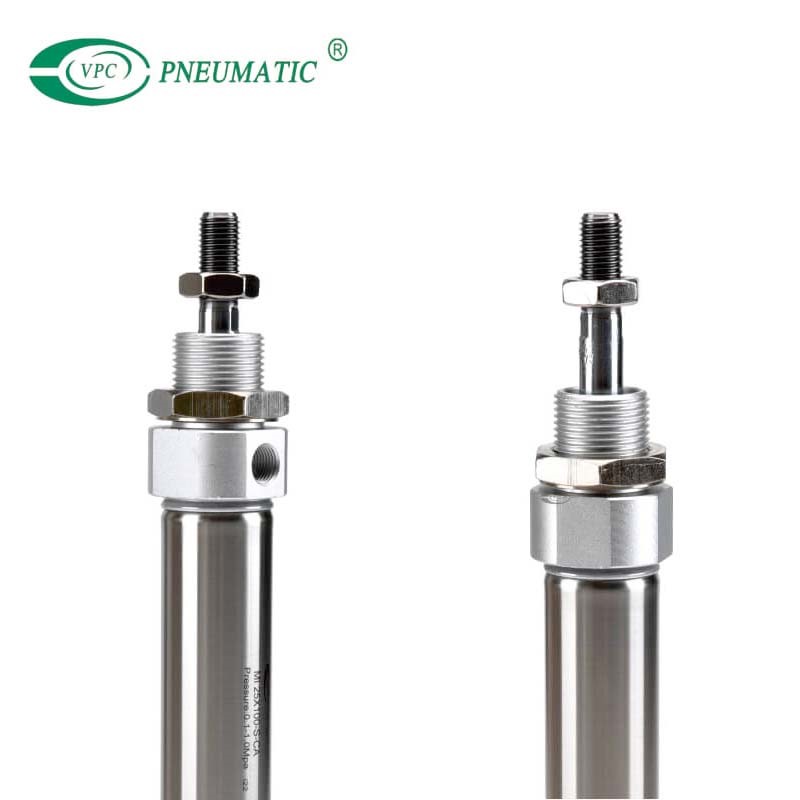

1. وفقًا لمعيار ISO6432.
2. يمتلك الغطاء الأمامي والخلفي وسادة ممتصة للصدمات ثابتة والتي يمكن أن تقلل من تأثير تغيير اتجاه الأسطوانة.
3. هناك عدة طرق للغطاء الخلفي ، مما يجعل تركيب الأسطوانة أكثر ملاءمة.
4. الغطاء الأمامي والخلفي وكتلة الفولاذ المقاوم للصدأ تتبنى هيكلًا معبأًا متدحرجًا مُثبتًا لتكوين اتصال موثوق به.
5. قضيب المكبس وجسم الأسطوانة مع مادة الفولاذ المقاوم للصدأ تجعل الأسطوانة تتكيف مع بيئة العمل العامة مع التآكل.
6. هناك اسطوانات وملحقات ذات مواصفات متعددة للتركيب لاختيارك.
مواصفات المنتج
| تتحمل （مم） | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | |

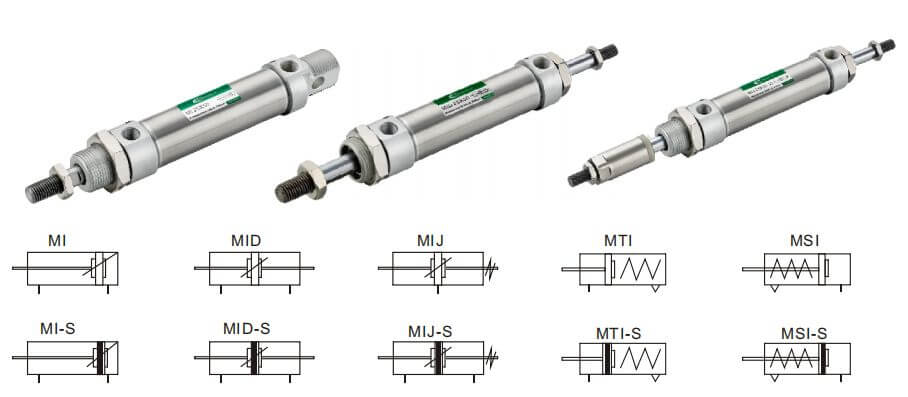

| نوع التمثيل | التمثيل المزدوج ، زنبرك واحد ممتد ، عودة زنبركية واحدة | ||||||||
| وسط العمل | هواء نقي (ترشيح 40 ميكرومتر) | ||||||||
| نطاق الضغط | التمثيل المزدوج | 0.05 إلى 0.7 ميجا باسكال | |||||||
| التمثيل واحد | 0.2 إلى 0.7 ميجا باسكال | ||||||||
| ضغط مضمون | 1.5 ميجا باسكال | ||||||||
| درجة حرارة العمل | -5 إلى 70 | ||||||||
| مدى السرعة | من 50 إلى 750 ملم / ثانية | ||||||||
وسادة يكتب | سلسلة MIC: وسادة قابلة للتعديل سلسلة أخرى: سلسلة مكافحة النتوءات | ||||||||
| مواد | أنابيب الصلب غير القابل للصدأ | ||||||||
| حجم الميناء | M5X0.8 | G1 / 8 | G1 / 4 | ||||||

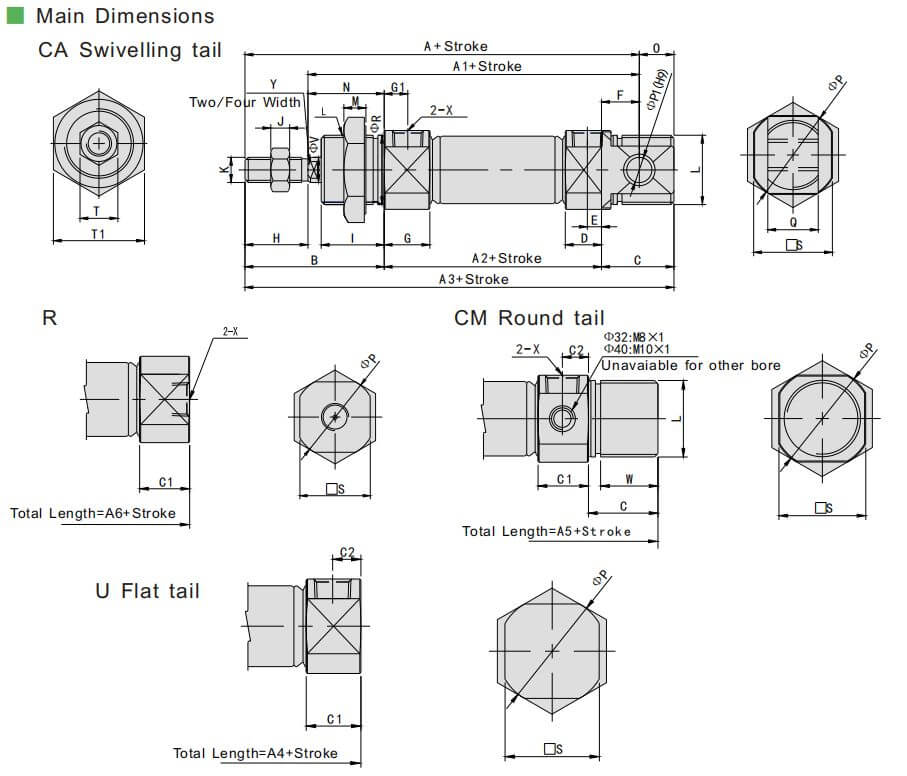

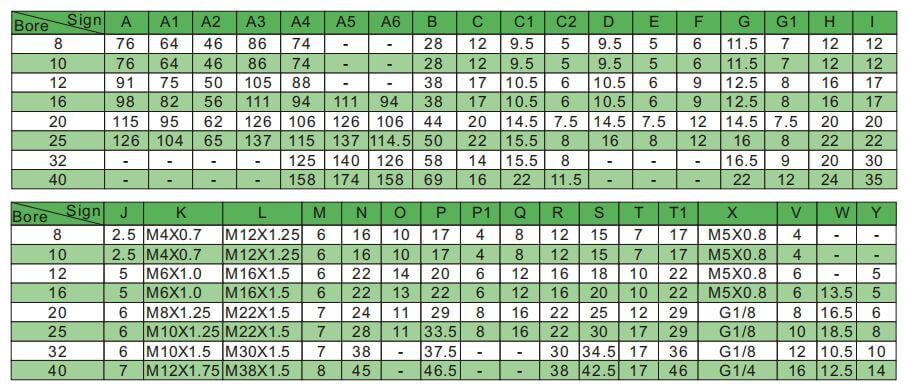

الأبعاد الرئيسية
الأسئلة الشائعة حول المنتج
س 1.ما هو معيار ISO للأسطوانة الهوائية؟
ال اسطوانة ISO 6432 يشير المعيار إلى أبعاد المنتج الأساسي وحجم الأسطوانة عند تطبيق أدوات التثبيت والملحقات.
س 2.ما هو حجم الشوط في الاسطوانة الهوائية؟
تتوفر الأسطوانات في تجاويف 8 ، 10 ، 12 ، 16 ، 20 ، 25 ، 32 و 40 مم ، بأطوال شوط من 10 مم إلى 500 مم.تتوفر الأسطوانات أحادية الفعل مع عودة الزنبرك في اتجاه التراجع بأطوال شوط تصل إلى 40 مم.
س 3.كيف أزيد الضغط في أسطوانة الهواء؟
هناك طريقة أخرى لزيادة أو تقليل القوى الناتجة عن الأسطوانة وهي اختيار أسطوانة ذات قطر أكبر (قوة أكبر) أو قطر أصغر (قوة أقل).تذكر أنه كلما زاد القطر ، زادت مساحة سطح المكبس وزاد الضغط.
س 4.كيف تقوم بضبط سرعة اسطوانة الهواء؟
عندما يتمدد مكبس الأسطوانة ، يتم ضغط الهواء الموجود خلفه لأن الهواء لا يستطيع الهروب بسهولة.عندما تشد برغي التحكم في التدفق ، تتباطأ حركة المكبس لأن الهواء مقيد أكثر.يتحكم في سرعة الأسطوانة أو يقيد تدفق الهواء.ببساطة أدر صمام الإبرة لضبط سرعة الهواء.
س 5.كيف تحسب قوة الاسطوانة الهوائية؟
استخدم قطر الأسطوانة (د) لحساب منطقة عمل الأسطوانة (أ) ، وهي أ = π × د² / 4.
تحديد ضغط العمل (P) داخل الاسطوانة.
اضرب الضغط (P) في المنطقة (أ).بهذه الطريقة ، يمكنك حساب قوة دفع نظرية الأسطوانات الهوائية (F) ، F = P × A.
◆ آلة حاسبة لقوة الاسطوانة الهوائية
س 6.هل تبيعون مجموعات إصلاح الاسطوانات الهوائية؟
نعم ، نبيع جميع أنواع مجموعات إصلاح الأسطوانات وغيرها من الملحقات.يرجى التواصل معنا إذا كنت بحاجة إلى أي شيء!
كتالوج PDF
