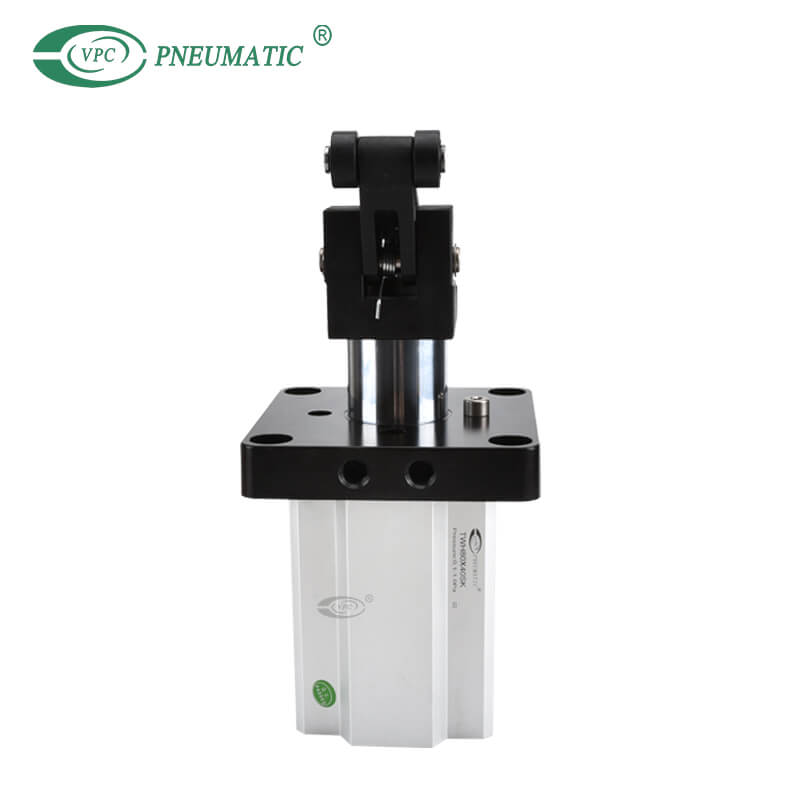

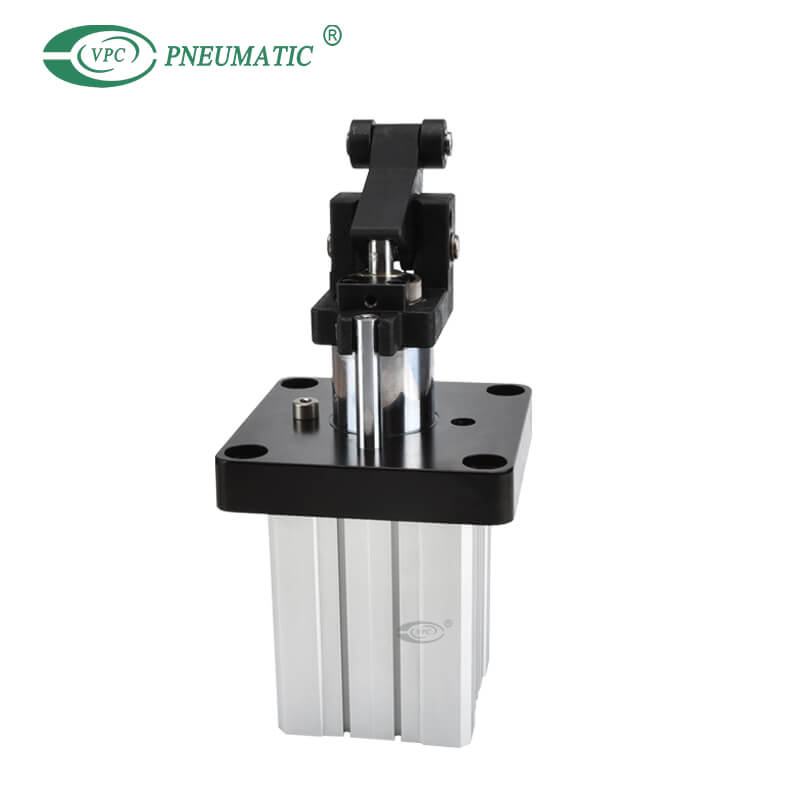

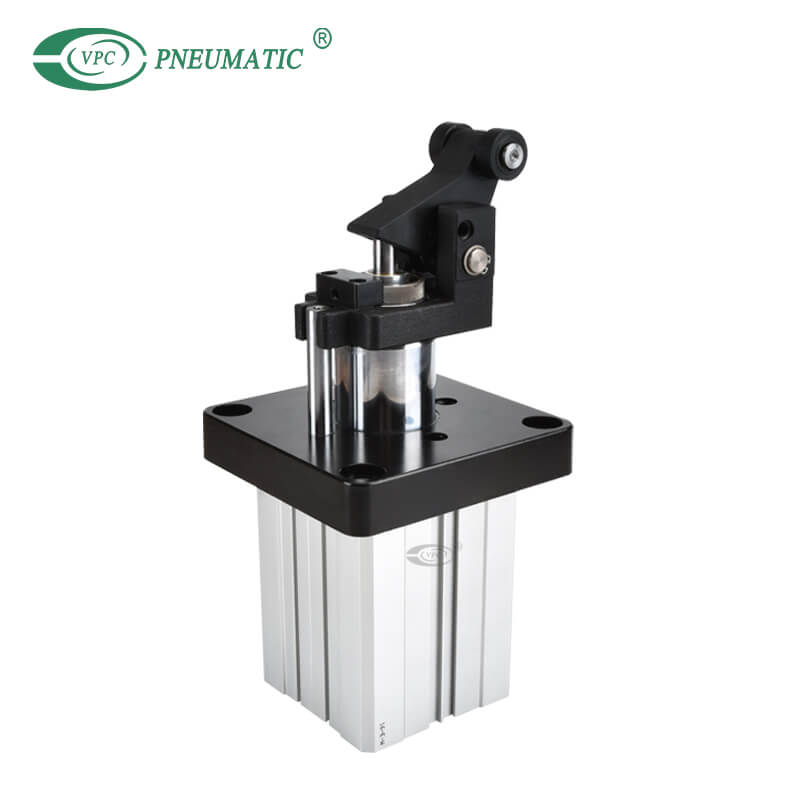

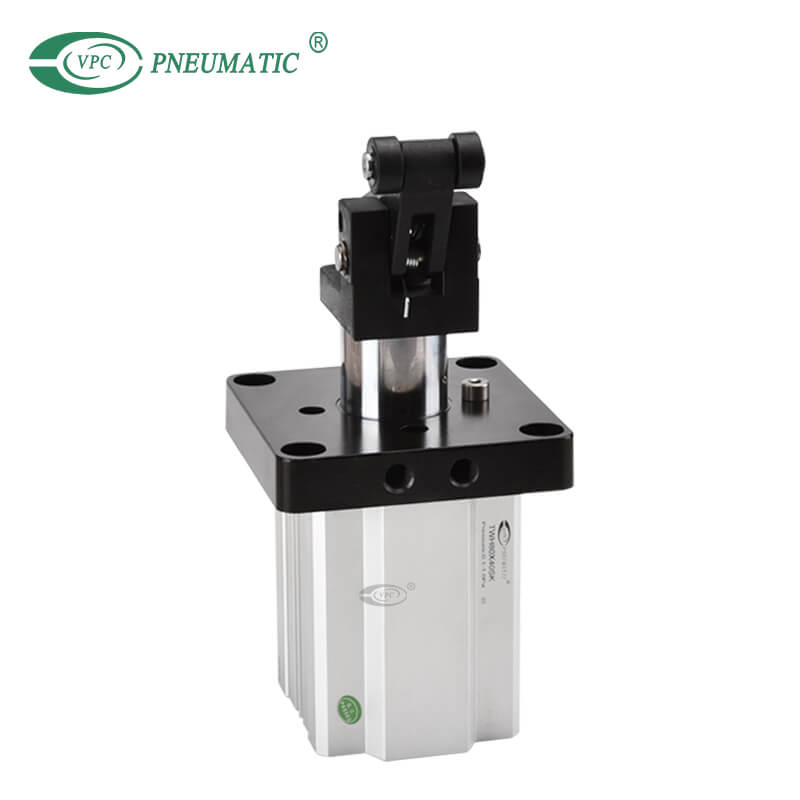

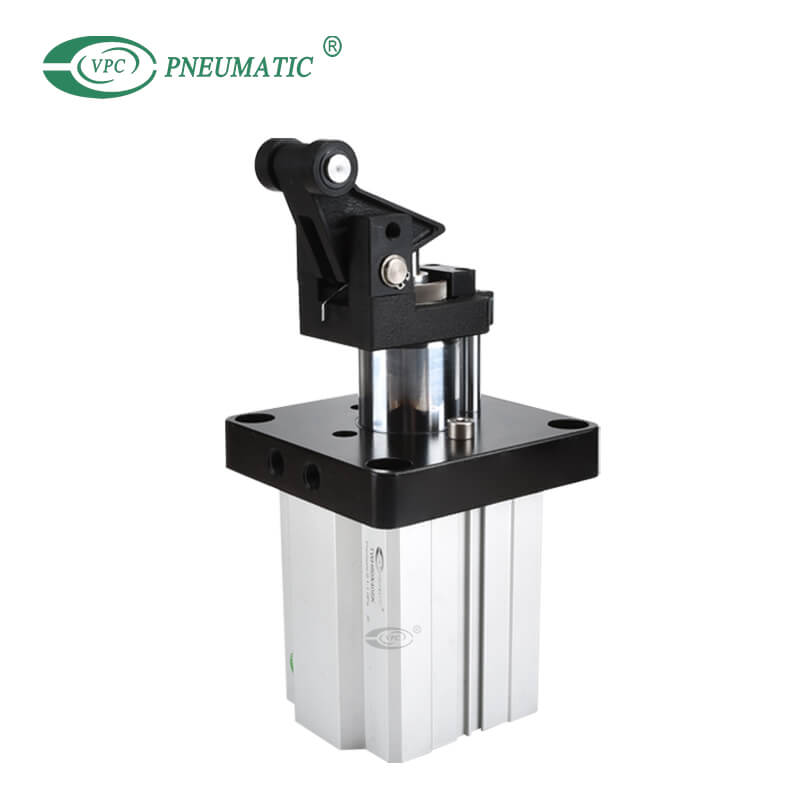

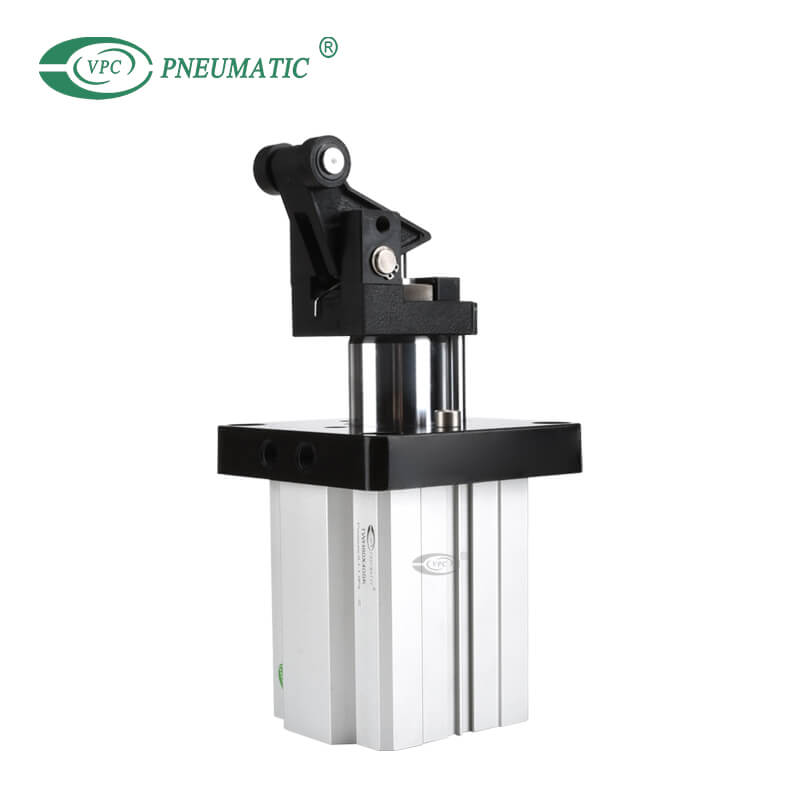

TWH80X40SK
VPC Pneumatic
8412310090
مادة الجسم: | |
---|---|
تجويف: | |
السكتة الدماغية: | |
ضمان الجودة: | |
توافر الحالة: | |
وصف المنتج
1. قضيب مكبس سميك لأسطوانة TWH ، يمكن أن يحسن بشكل فعال قدرة الأسطوانة على مقاومة الصدمات.
2. يمكن لأسطوانة السدادة للخدمة الشاقة مع ممتص ثابت أو ماص قابل للتعديل ، أن تمتص طاقة الصدمة بشكل موثوق.
3. تم تجهيز أسطوانة سدادة هيكل الأسطوانة الرافعة بجهاز آلية القفل ، والذي يمكن أن يمنع ذراع الروك من الارتداد ودفع الجسم المضمون للخلف.
4. سلسلة ومواصفات مختلفة من أسطوانات السدادة الهوائية متاحة للعملاء للاختيار من بينها.

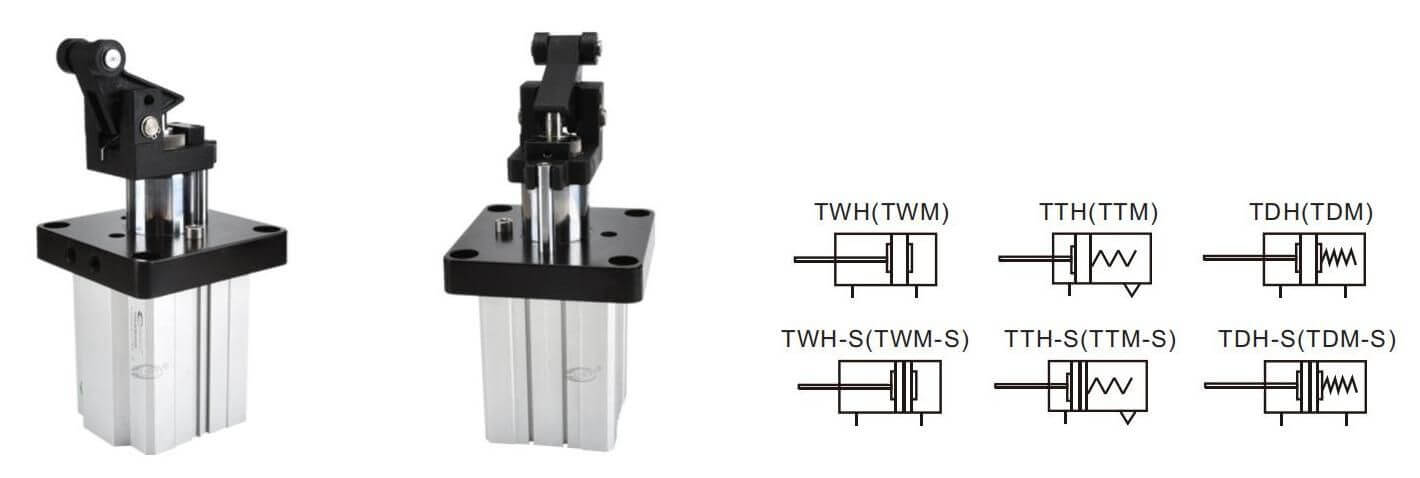

TWH① 50② x 30③ S④ K⑤
① كود السلسلة | ② التجويف | ③ السكتة الدماغية | ④ مغناطيس | ⑤ سدادة |
TWH: نوع التمثيل المزدوج TDH: المدمج في الربيع نوع مزدوج التمثيل TTH: نوع سحب واحد | 20 ملم 25 ملم | 15 ملم | فارغ: بدون مغناطيس س: مع المغناطيس | L: سدادة بدون صدمات (ممتص غير قابل للتعديل) ك: سدادة بدون صدمات (ممتص قابل للتعديل) |
32 ملم | 20 ملم | |||
40 ملم 50 ملم 63 ملم | 30 ملم | |||
80 ملم | 40 ملم | |||
TWM: نوع التمثيل المزدوج TDM: المدمج في الربيع نوع مزدوج التمثيل TTM: نوع سحب واحد | 50 ملم | 30 ملم | ك: سدادة بدون صدمات (ممتص قابل للتعديل) |
※ عندما يكون الخيط قياسيًا ، يكون الرمز فارغًا.
※ تتحمل الأسطوانة 20 مم ، 25 مم ممتص غير قابل للتعديل ؛فوق 32 ماص قابل للتعديل.
مواصفات المنتج
نموذج | TWH | TWM | |||||||
تتحمل (مم) | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 50 | |
وسط العمل | هواء نقي (ترشيح 40 ميكرومتر) | ||||||||
نوع التمثيل | التمثيل المزدوج ، سحب التمثيل الفردي | ||||||||
ضغط العمل | التمثيل المزدوج | 0.15 إلى 1.0 ميجا باسكال | |||||||
سحب التمثيل الفردي | 0.25 إلى 1.0 ميجا باسكال | 0.2 إلى 1.0 ميجا باسكال | |||||||
ضغط مضمون | 1.5 ميجا باسكال | ||||||||
درجة حرارة العمل | -20 إلى 70 درجة مئوية | ||||||||
تحمل السكتة الدماغية | +1.0 0 | ||||||||
وسادة | الوفير | ||||||||
تشحيم | غير مطلوب | ||||||||
تصاعد | شفة | ||||||||
نوع نهاية القضيب | سدادة بدون صدمات (ممتص غير قابل للتعديل) | سدادة بدون صدمات (ممتص قابل للتعديل) | |||||||
حجم الميناء | M5 × 0.5 | M8 × 1.0 |
* تتوفر خيوط PT و G و NPT.
1. تعديل امتصاص الصدمات
● تم تعديل ممتص الصدمات قبل الانتهاء من الأسطوانة.
● يمكن للعميل تعديله إذا لزم الأمر.
● الخطوات كالتالي
أ.فك المسمار الثابت.
ب.أدر ممتص الصدمات لضبط قدرة الوسادة.
ج.اربط المسمار الثابت.
2. موقف متعدد العمل
● إذا تم إصلاح الجسم ، فقط لضبط كتلة السكوتش ، سيتم تغيير اتجاه عمل الأسطوانة.
● بالنسبة لسلسلة TWG ، يمكن تغيير ضبط موضع الحافة إلى ارتفاع العمل.
3. العمل ممنوع (صدمة أقل سدادة (K))
● تُستخدم هذه الوظيفة لإلغاء عمل الإيقاف للأسطوانة ، وتسهيل مرور قطعة العمل.
● الخطوات كالتالي
أ.قم بفك برغي الإلغاء من الشفة.
ب.ضع المقعد الدوار لأسفل.
ج.اربط برغي الإلغاء في فتحة البرغي بالمقعد الثابت ويجب إدخال ذيل برغي الإلغاء في الفتحة المصنوعة على مقعد الأسطوانة.
4. كيفية استخدام وظيفة سدادة
● عندما يتأثر ممتص الصدمات بعمق ، يجب تجنب طاقة الصدم المضافة.لا يمكن أن تتأثر الأسطوانة التي لا تحتوي على ممتص الصدمات بالحمل ، وإلا فقد يحدث عطل ميكانيكي.
● لا يمكن أن تتجاوز الطاقة الحركية ذات التأثير الأقصى التي تعمل على قضيب المكبس القيم القصوى المسموح بها ، وإلا فقد يحدث عطل ميكانيكي.
5. القفل الذاتي
بشكل غير عادي ، عند تشغيل أسطوانة السدادة ، سترتد قطعة العمل كتأثير لامتصاص الصدمات.من أجل الحفاظ على ثبات قطعة العمل ، قمنا بتطوير جهاز القفل الذاتي هذا.

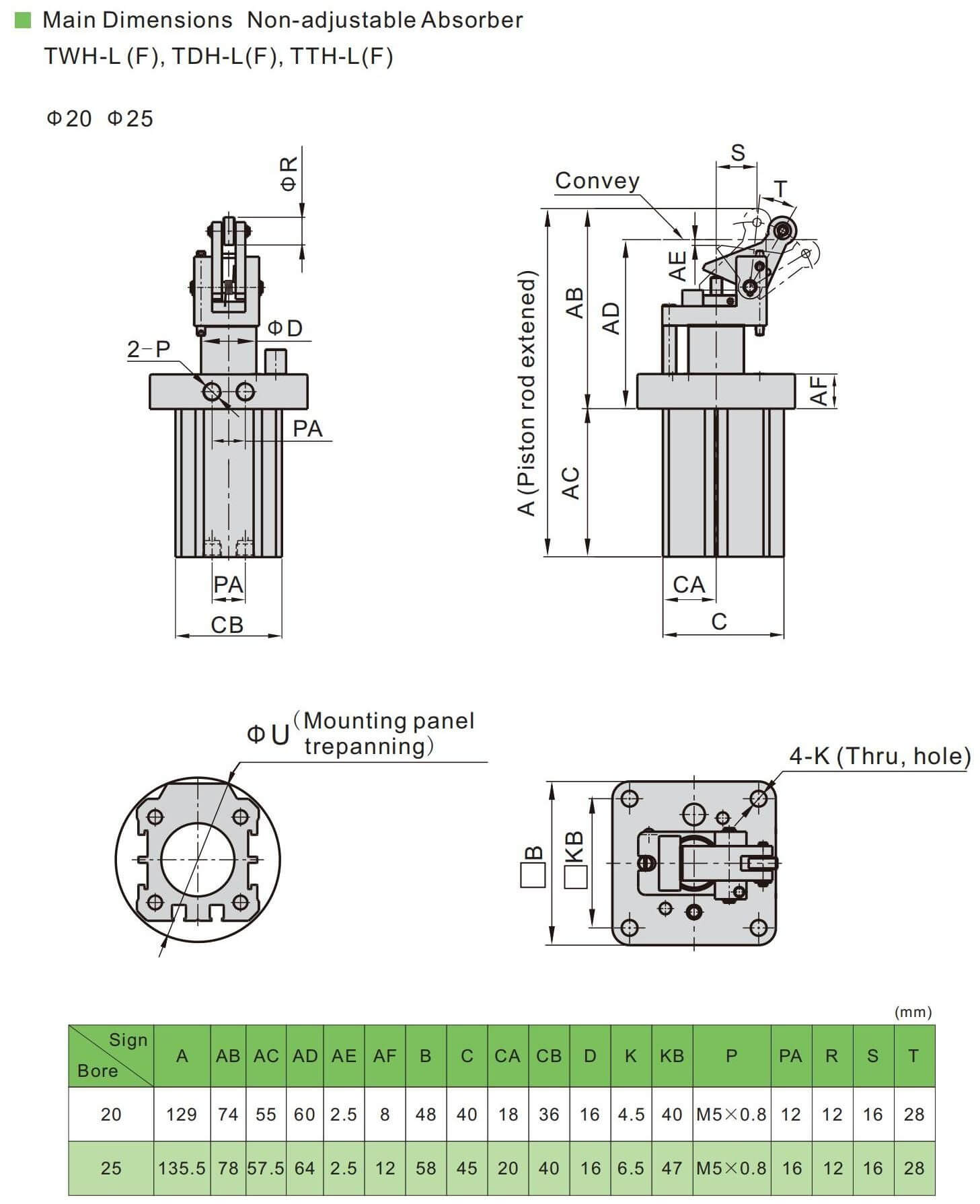

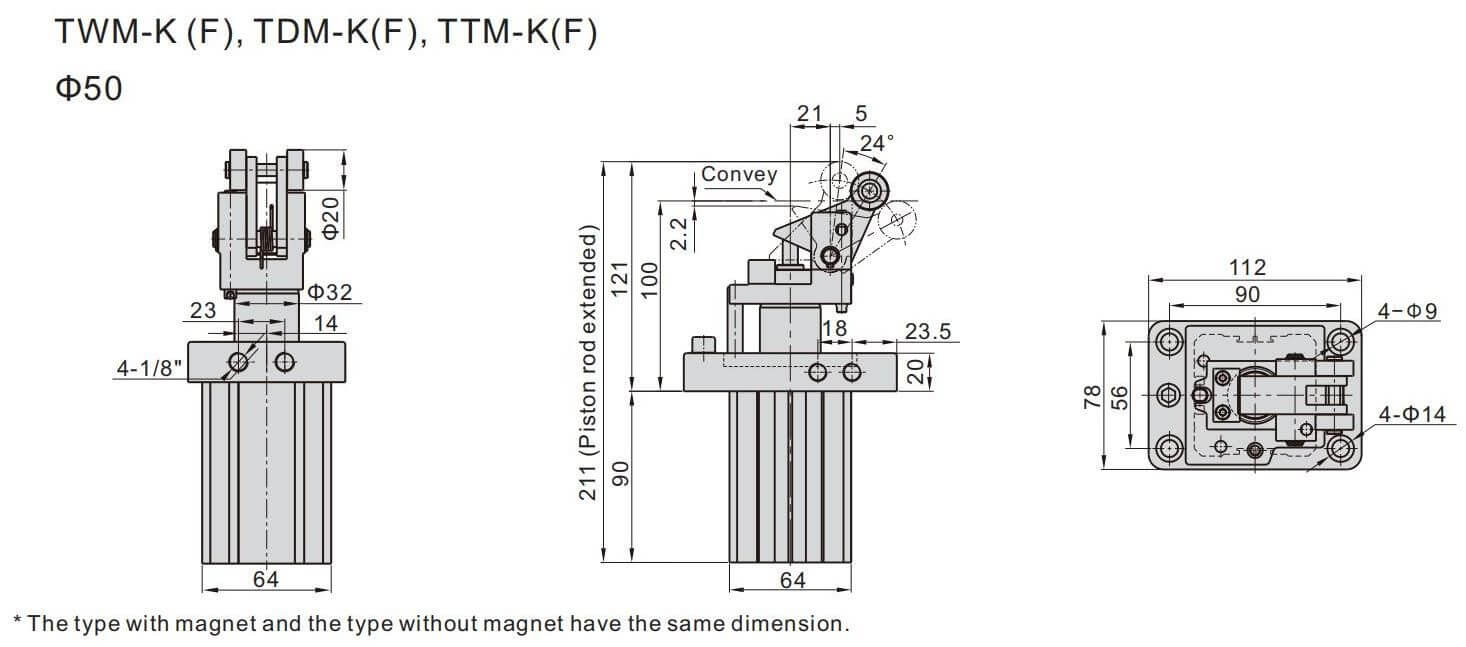

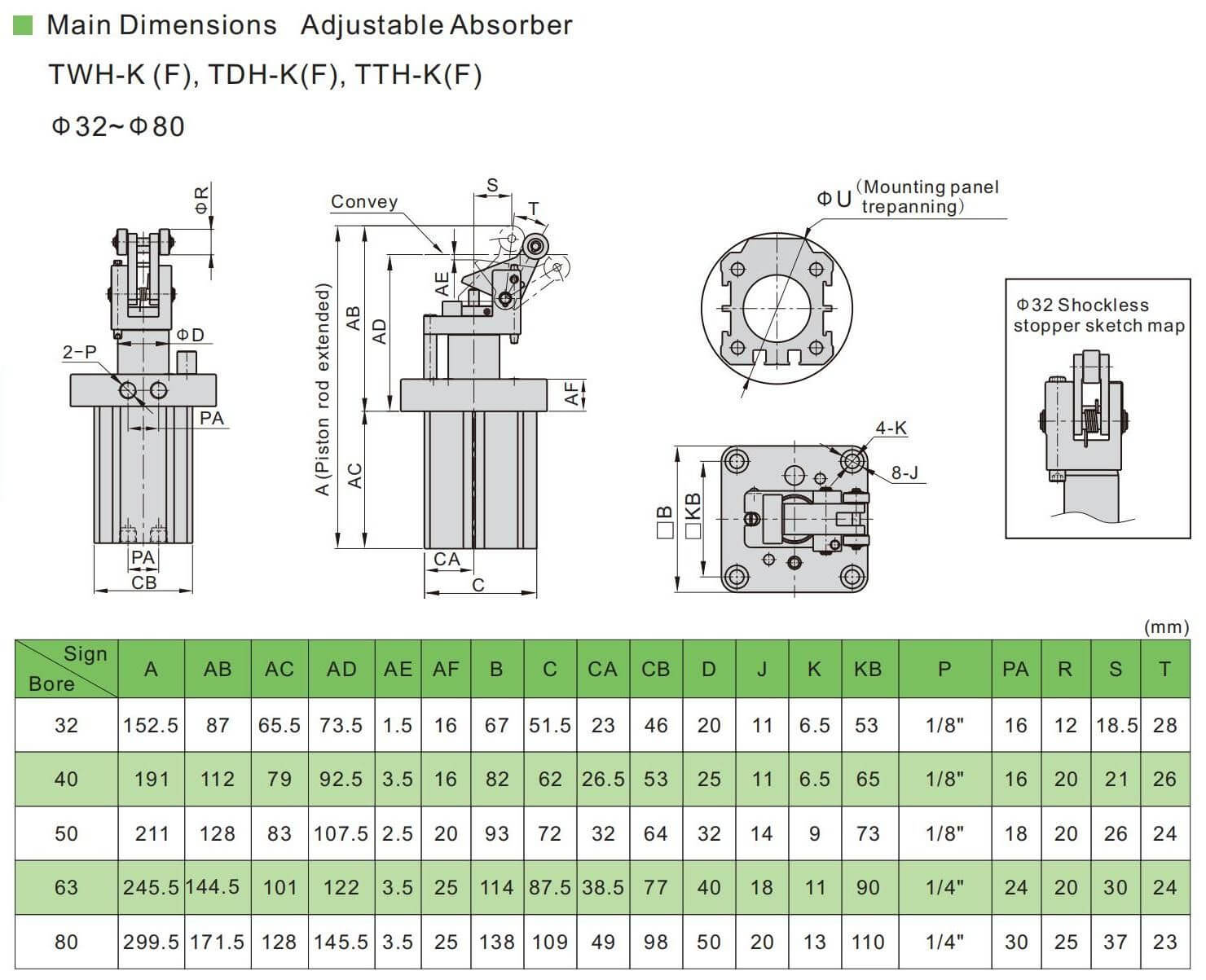

الأبعاد الرئيسية
الأسئلة الشائعة حول المنتج
س 1: ما هي سدادة الاسطوانة؟
تستخدم الأسطوانات الهوائية لإيقاف الحركات في الآلات أو ناقلات قطع العمل في أنظمة النقل مع أو بدون توسيد.يمكن لأسطوانات السدادة المزودة بوسادة أن توقف حمولات تصل إلى ما يقرب من.800 كجم على أنظمة النقل.
س 2: ما هو ملف الغرض من الاسطوانة الهوائية?
الأسطوانات الهوائية ، والمعروفة أيضًا باسم المشغلات الهوائية ، هي المنتجات المستخدمة لتوفير حركة خطية أو دورانية وقوة للأنظمة والآلات والعمليات الآلية.
س 3: كيف تحسب قوة الاسطوانة الهوائية؟
استخدم قطر الأسطوانة (د) لحساب منطقة عمل الأسطوانة (أ) ، وهي أ = π × د² / 4.
تحديد ضغط العمل (P) داخل الاسطوانة.
اضرب الضغط (P) في المنطقة (أ).بهذه الطريقة ، يمكنك حساب قوة دفع نظرية الأسطوانات الهوائية (F) ، F = P × A.
