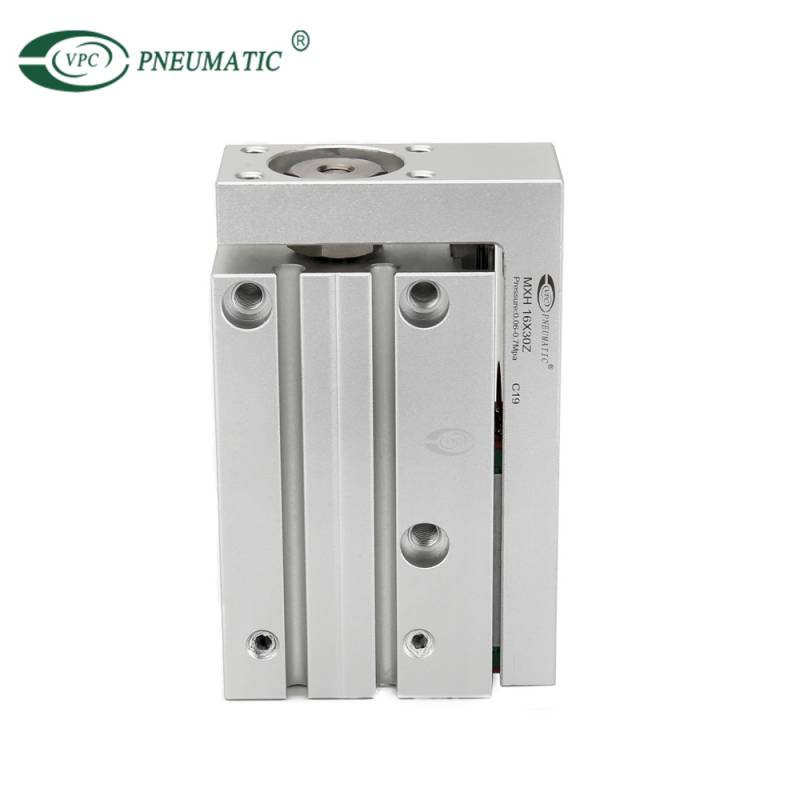

أسطوانة الجدول المنزلق الدقيقة ذات العرض الضيق من سلسلة MXH (محامل إعادة التدوير)

أسطوانة الجدول المنزلق الدقيقة ذات العرض الضيق من سلسلة MXH (محامل إعادة التدوير)

يتضمن جدول الشريحة الدقيقة للدقة MXH الضيقة المحامل إعادة تدوير نظام الدليل الخطي الجديد لزيادة الصلابة عن طريق توسيع العرض حيث تتلامس محامل الحمل مع الدليل الخطي. يزيد نظام الدليل الخطي الجديد أيضًا لحظة الملعب المسموح بها بنسبة 170 ٪ ، ولحظة Yaw بنسبة 210 ٪ ولحظة Roll بنسبة 240 ٪ بالإضافة إلى تقليل وزنها بنسبة تصل إلى 19 ٪ من النموذج السابق. تسمح بصمة العرض الضيقة بتركيب وحدات متعددة بجوار التطبيقات ذات القيود الضيقة للمساحة.

نموذج:
MXH16-30Z
المنتج العلامة التجارية:
VPC
رمز المنتج:
8412310090

أحجام التجويف:	6 ، 10 ، 16 ، 20 ملم
توافر الحالة:



رسالتك سلة الاستفسارات

وصف المنتج

رمز الطلب سلسلة MXH Series Compact Slide

MXH 10^① - 60^② ض - M9BW^③ □^④ - □^⑤

① 10 → حجم التجويف

6	6 مم
10	10 مم
16	16 ملم
20	20 ملم

② 60 → ضربة أسطوانة (مم)

الرجوع إلى "Strandard Stroke " في الصفحة التالية.

③ M9BW → Auto SWTICH

NIL: بدون مفتاح Auto (Magnt المدمج)

* لنموذج التبديل التلقائي المعمول به إلى الجدول أدناه.

④ □ → عدد Swtiches التلقائي

لا شيء: 2pcs

S: 1pc

⑤ □ → صنع للطلب

* الرجوع إلى الصفحة 20 للحصول على التفاصيل.

مواصفات المنتج

حجم التجويف (مم)	6	10	16	20
سائل	هواء
عمل	التمثيل المزدوج
حجم منفذ الأنابيب	M5 × 0.8
الحد الأدنى لضغط التشغيل	0.15mpa	0.06MPA		0.05MPa
الحد الأقصى لضغط التشغيل	0.7MPA
الضغط برهان	1.05mpa
درجة حرارة المحيطة والسوائل	بدون مفتاح تلقائي: -10 إلى 70 ℃ (بدون تجميد) مع التبديل التلقائي: -10 إلى 60 ℃ (بدون تجميد)
سرعة المكبس	50 إلى 500 مم/ثانية
الطاقة الحركية المسموح بها (ي)	0.0125	0.025	0.05	0.1
تشحيم	غير لوب
وسادة	المصد المطاطي على كلا الطرفين
تسامح طول السكتة الدماغية	+1.0 0

■ السكتة الدماغية القياسية

حجم التجويف (مم)	السكتة الدماغية القياسية (مم)
6 ، 10 ، 16 ، 20	5 ، 10 ، 15 ، 20 ، 25 ، 30 ، 40 ، 50 ، 60

ملاحظة) تتوفر السكتات الدماغية الوسيطة مع نموذج "مصنوع إلى طلب " (-xc19).

■ الإخراج النظري

(ن)

حجم تجويف(مم)	حجم قضيب(مم)	التشغيل اتجاه	منطقة المكبس(مم ²)	ضغط التشغيل (MPA)
حجم تجويف(مم)	حجم قضيب(مم)	التشغيل اتجاه	منطقة المكبس(مم ²)	0.3	0.5	0.7
6	3	خارج	28	8	14	19
6	3	في	21	6	10	14
10	4	خارج	78	23	39	55
10	4	في	66	19	33	46
16	6	خارج	201	60	101	141
16	6	في	172	51	86	121
20	8	خارج	314	94	157	220
20	8	في	264	79	132	185

■ وزن

(ز)

نموذج	السكتة الدماغية (مم)
نموذج	5	10	15	20	25	30	40	50	60
MXH6	61	66	75	80	88	93	107	120	134
MXH10	104	112	125	133	146	153	174	195	216
MXH16	194	204	222	232	250	260	288	316	343
MXH20	352	369	400	417	448	466	514	562	610
