كيف تعمل الاسطوانة بدون قضيب؟

لا تحتوي الأسطوانة الهوائية الخالية من القضبان على قضيب مكبس، بل تحتوي على جهاز مكبس في سكة التوجيه. تنقسم عمومًا إلى أسطوانة بدون قضيب مقترنة مغناطيسيًا (أسطوانات هواء مغناطيسية) وأسطوانة ميكانيكية بدون قضيب. يتمثل عمل أسطوانة الهواء الخالية من القضبان في أن المكبس متصل بشكل مباشر أو غير مباشر بالمشغل الخارجي ويجعله يتبع المكبس لتحقيق الحركة الترددية. الميزة الأكثر أهمية هي أنها توفر مساحة التثبيت ومناسبة للحالات التي تتطلب أسطوانة ذات تجويف صغير وطويلة الشوط.

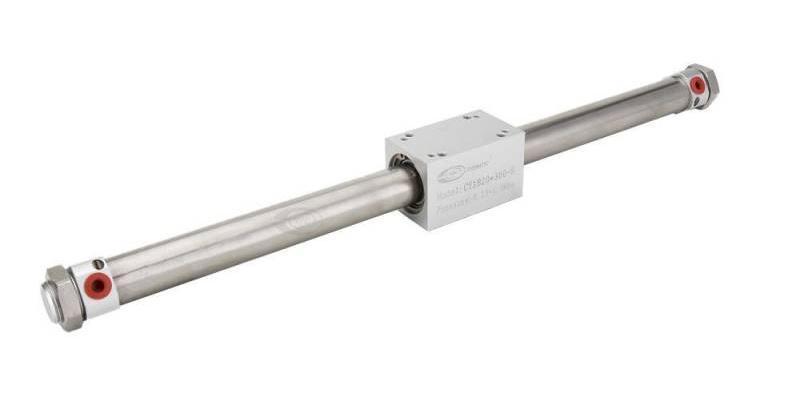

CY1B أسطوانة بدون قضبان مقترنة مغناطيسيًا

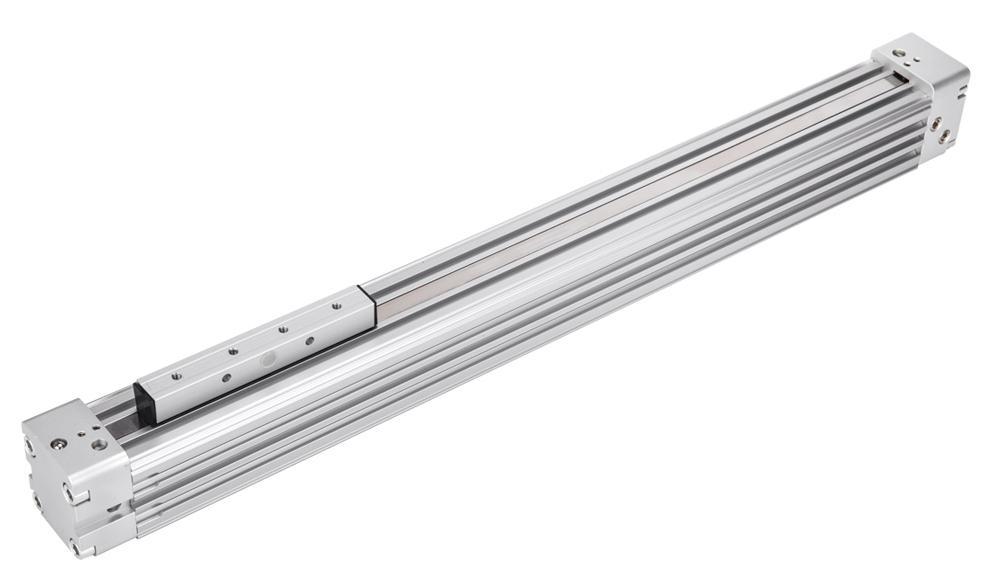

OSP اسطوانة ميكانيكية بدون رودس

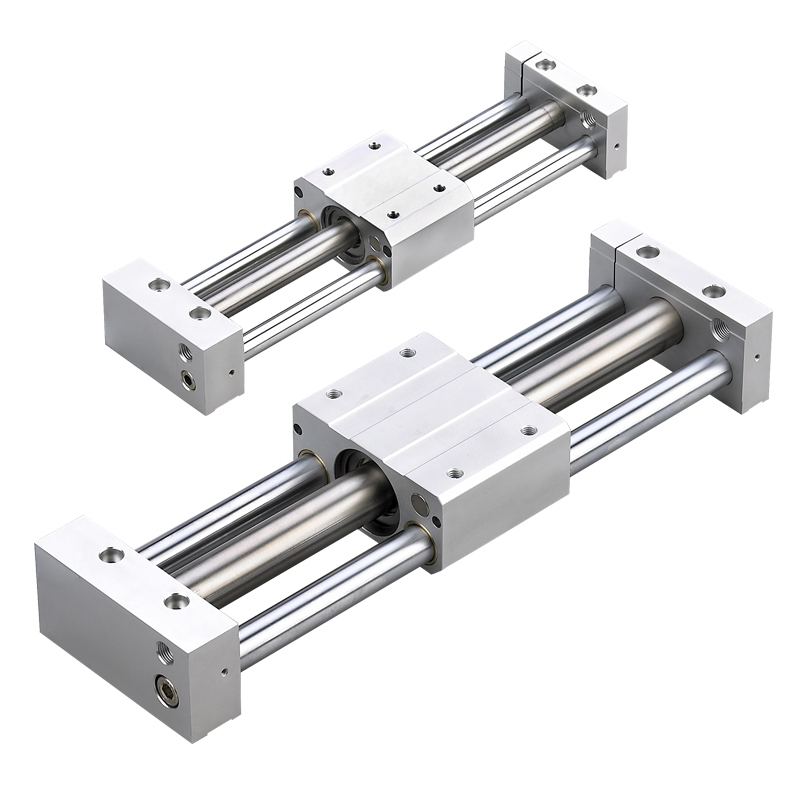

▍ أسطوانة تعمل بالهواء المضغوط بدون قضبان مقترنة مغناطيسيًا

ميزة الأسطوانة الخالية من القضبان المقترنة مغناطيسيًا

● حجم التركيب الإجمالي صغير، والمساحة المحورية صغيرة، مما يوفر حوالي 44% من المساحة المحورية مقارنة بالأسطوانة القياسية.

● تحتوي الأسطوانة الخالية من القضبان المقترنة مغناطيسيًا على مساحة مكبس متساوية عند طرفي الدفع والشد، وبالتالي فإن الدفع والشد متساويان ويمكنهما تحقيق موضع متوسط. عندما تكون سرعة المكبس 250mm/s، فإن دقة تحديد الموقع يمكن أن تصل إلى ±1.0mm.

● سطح قضيب المكبس الأسطواني القياسي يتراكم عليه الغبار والصدأ بسرعة. قد تمتص حلقة ختم القضيب شوائب الغبار، مما يؤدي إلى التسرب. في المقابل، المنزلق الخارجي للأسطوانة المغناطيسية المزدوجة بدون قضيب لا يحتوي على حلقة مانعة للتسرب ولا يوجد تسرب خارجي.

● لا تزيد نسبة التجويف إلى الشوط للأسطوانة القياسية بشكل عام عن 1/15. تتميز الأسطوانة الخالية من القضبان المقترنة مغناطيسيًا بمواصفات السكتة الدماغية الطويلة. يمكن أن تصل نسبة التجويف إلى الشوط إلى 1/100، وأطول شوط يصل إلى 3 أمتار.

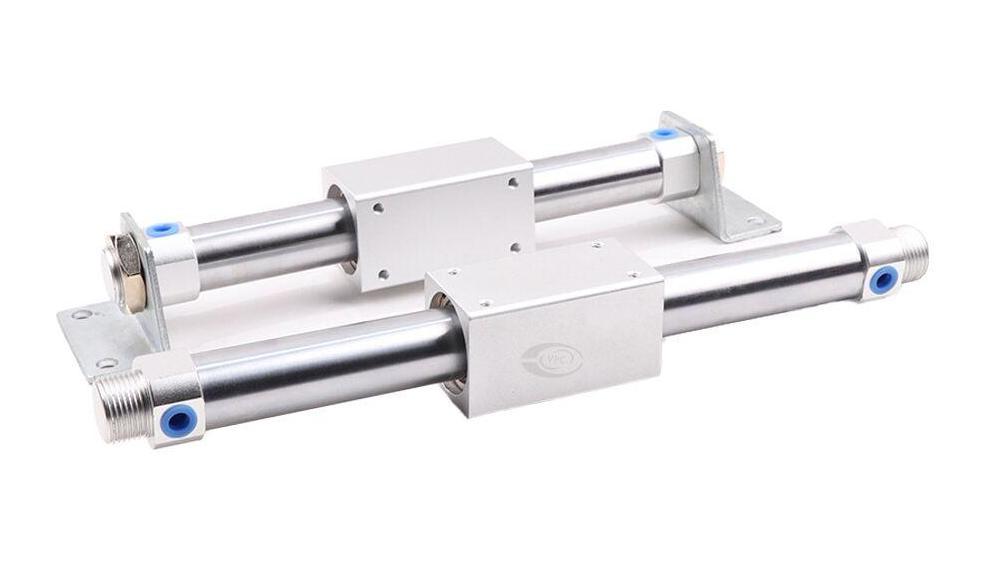

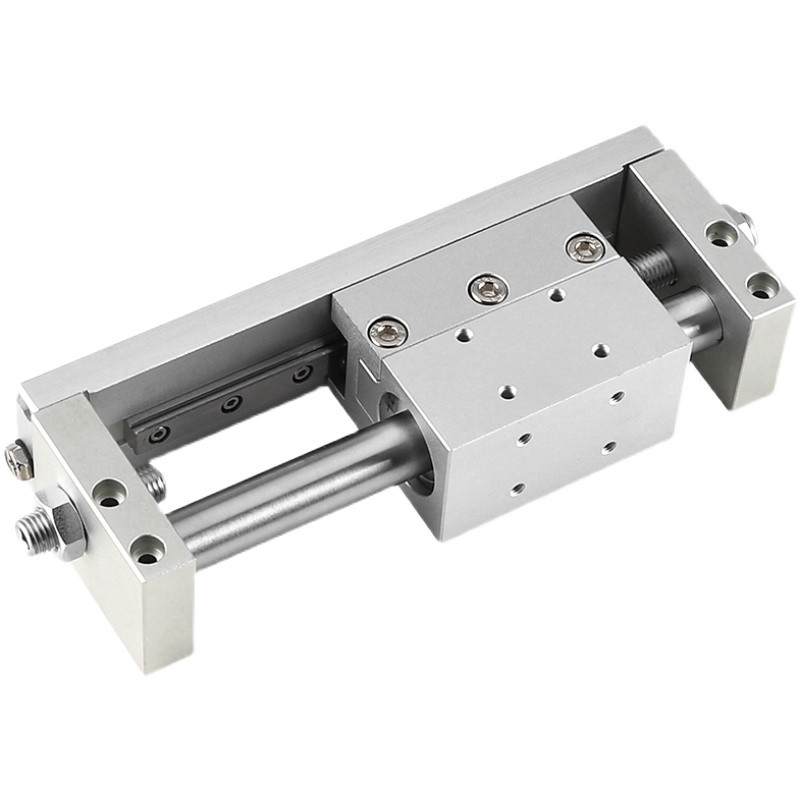

أسطوانة هوائية مغناطيسية بدون قضيب CY1B ، CY3B بدون هيكل توجيهي (النوع الأساسي)، أسطوانة مغناطيسية بدون قضيب من النوع CY1R مثبتة مباشرة (نوع مضاد للدوران)، CY1S، CY1L (نوع قضيب مزدوج).

★ اسطوانة عديمة القضبان مغناطيسيا ومقارنة اسطوانة خالية من القضبان ميكانيكيا

● النوع المقترن مغناطيسيًا له شكل جانبي صغير، مع خيوط تثبيت وصواميل على كلا الطرفين. ويمكن تركيبه مباشرة على المعدات.

● تحتوي الأسطوانة المغناطيسية بدون قضيب على حمولة أصغر، ومناسبة لتحميل قطع العمل الصغيرة أو المناولات.

● عندما يتبادل النوع الأساسي المقترن مغناطيسيًا، قد يدور شريط التمرير، لذلك يجب إضافة قضيب توجيه. أو اختر الأسطوانة الخالية من القضبان مع نوع قضيب التوجيه.

● بالمقارنة مع النوع الميكانيكي، لا يوجد أي تسرب خارجي لنوع الاقتران المغناطيسي، ولا يحتاج إلى صيانة بعد التركيب والاستخدام.

● الأسطوانة المغناطيسية المقترنة بدون قضيب مناسبة للسرعة البطيئة (السرعة ≥700mm/s).

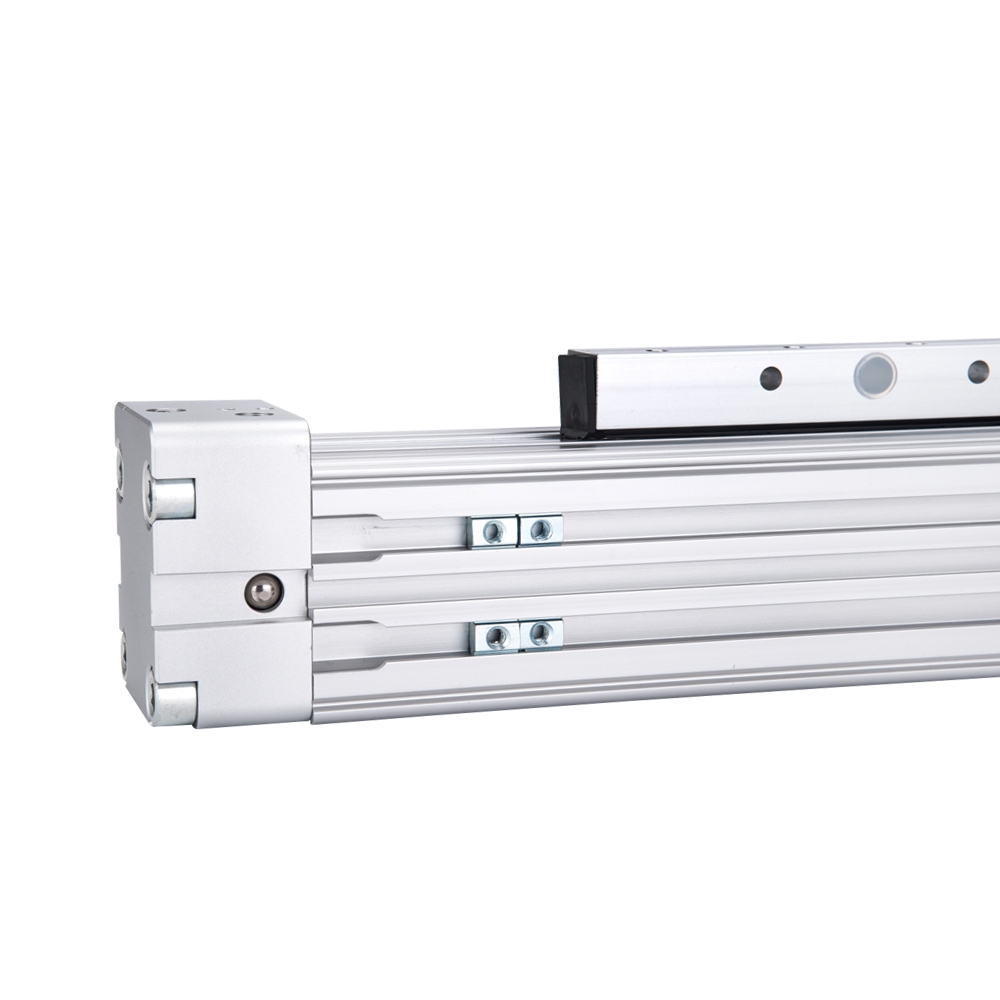

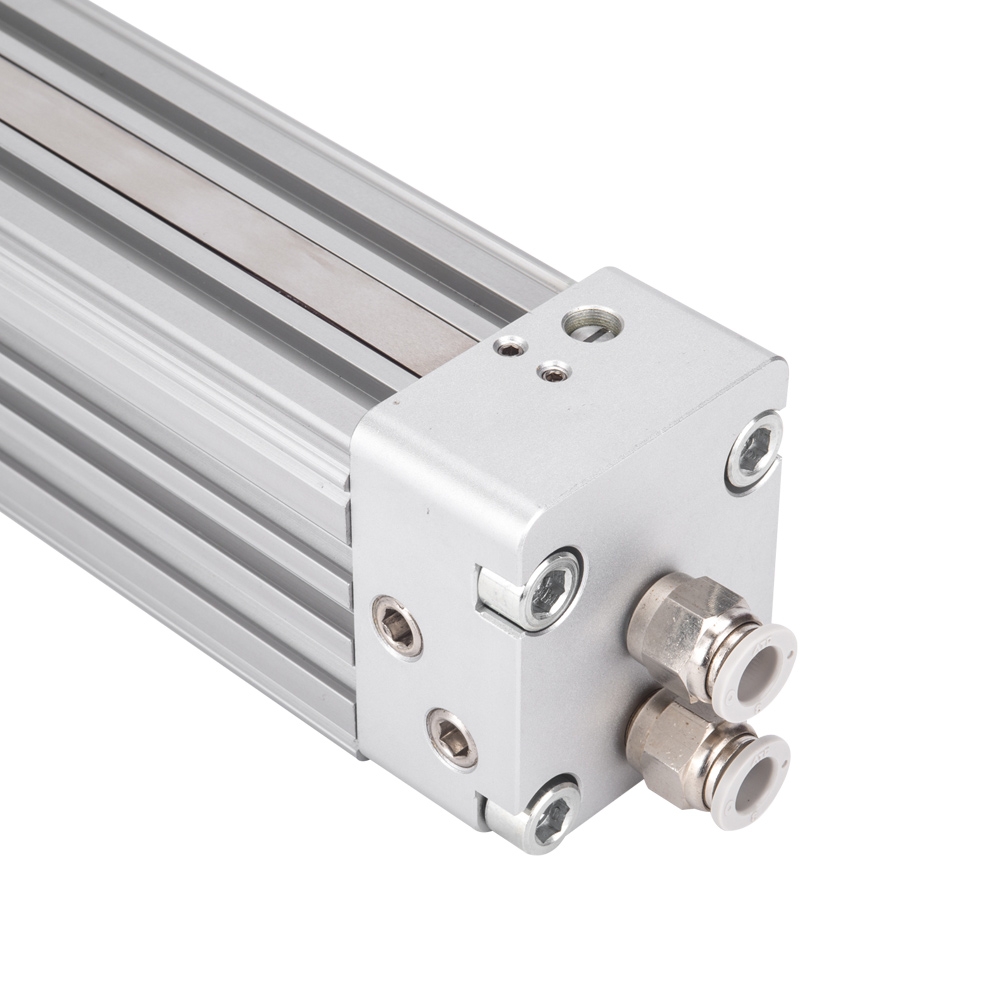

▍ اسطوانة ميكانيكية بدون قضبان

أسطوانات تعمل بالكابلات بدون قضبان

ميكانيكية صوتها اسطوانة رودليس

لتلبية الحاجة إلى منع التسرب والغبار، يتم تثبيت حزام مانع للتسرب من مادة البولي يوريثين وحزام من الفولاذ المقاوم للصدأ المقاوم للغبار على غطاء الأسطوانة عند كلا الطرفين، ويمر إطار المكبس عبر الأخدود لتوصيل المكبس والشريحة في واحد. يتم توصيل المكبس والمنزلق، مما يؤدي إلى تشغيل المشغل المثبت على المنزلق لتحقيق الحركة الترددية.

ميزة الاسطوانة الميكانيكية بدون رودس

● بالمقارنة مع أسطوانة الهواء القياسية، يمكن تقليل نفس الشوط بمقدار 1/2 موضع التثبيت.

● تتمتع بقدرة تحميل أكبر ومقاومة عزم الدوران.

● ينطبق على تجويف الأسطوانة من 10 إلى 80 مم، والحد الأقصى للشوط في تجويف الأسطوانة ≥ 40 مم حتى 7 أمتار.

● السرعة العالية، النوع القياسي يمكن أن يصل إلى 0.1～0.5m/s؛ يمكن أن يصل النوع عالي السرعة إلى 0.3 ~ 3.0 م / ث.

عيوب اسطوانة رودليس الميكانيكية

● أداء الختم ضعيف، قد يكون هناك تسرب خارجي طفيف. يجب استخدام صمام الملف اللولبي ثلاثي الاتجاه في نوع الضغط المتوسط.

● إذا كانت قوة الحمولة صغيرة، لزيادة سعة الحمولة، يجب زيادة آلية التوجيه.

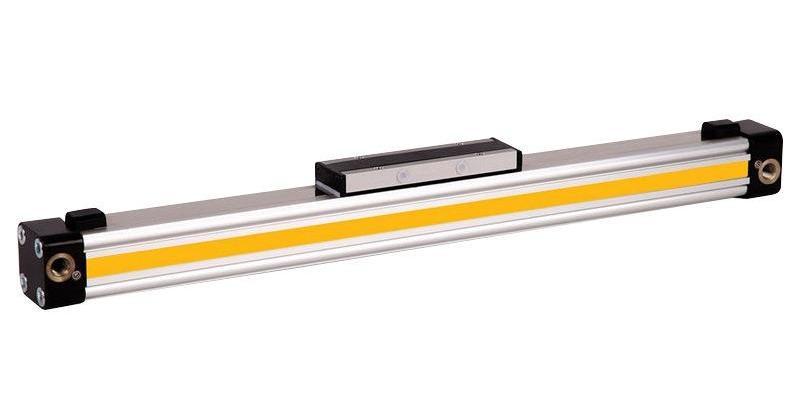

يمكن تقسيم الأسطوانة الخالية من القضبان بشكل أساسي إلى: النوع القياسي OSP-P، نوع الغرفة النظيفة، النوع المضاد للانفجار، أسطوانة الهواء الخالية من القضبان المدمجة بصمام VOE، نوع المحرك المزدوج، نوع السكة، الخدمة الشاقة، نوع الفرامل النشطة، نوع الفرامل السلبية، مع نوع نظام قياس الموضع، مغناطيسي.

▲ أسطوانة هوائية بدون قضبان للاستخدام

شاهد الفيديو للحصول على مقدمة كاملة:
