| نوع التمثيل: | |
|---|---|
| نطاقات التجويف: | |
| نوع الموضوع: | |
| قوس نهاية القضيب: | |
| السكتة الدماغية القياسية : | |
| الأعلى. السكتة الدماغية القابلة للتصنيع: | |
| ختم: | |

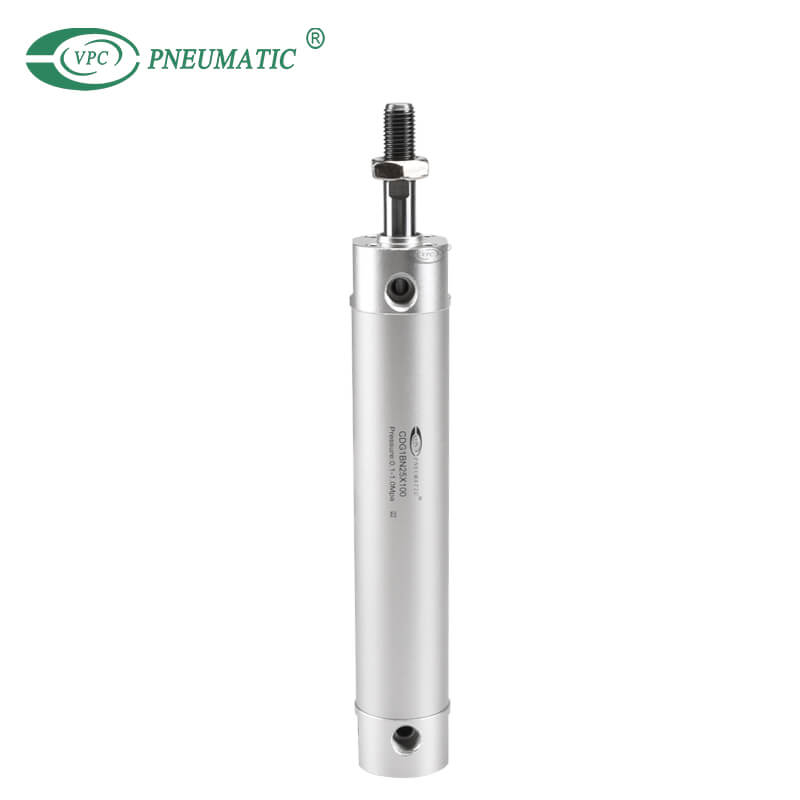

وصف المنتج
1. التمثيل المزدوج، تصميم قضيب واحد لأداء الأتمتة موثوق بها.
2. أنبوب الألمنيوم المبثوق يضمن سطح أملس وحركة مستقرة.
3. أحجام التجويف: 20، 25، 32، 40، 50، 63، 80، 100 ملم.
4. نهاية قضيب الإناث المقدمة كمعيار.
5. متوافق مع مفاتيح السيارات، من السهل تعديل موقف التبديل.
6. خيارات قوس تصاعد متعددة للتثبيت المرن.
مواصفات المنتج
| حجم التجويف (مم) | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | ||
| نوع التمثيل | التمثيل المزدوج، قضيب واحد | |||||||||
| وسط التشغيل | الهواء النظيف (تصفية 40um) | |||||||||
| ضغط الاختبار | 1.5mpa | |||||||||
| الأعلى. ضغط العمل | 1.0mpa | |||||||||
| دقيقة. ضغط العمل | 0.05 ميجا باسكال | |||||||||
| درجة حرارة العمل | -10 درجة مئوية إلى 150 درجة مئوية (بدون تجميد) | |||||||||
| نطاق السرعة | 50 إلى 1000 مم / ثانية | 50 إلى 700 مم / ثانية | ||||||||
| شوط التسامح | ما يصل إلى 1000st + 1.4 مم، حتى 1500st + 1.8 مم | |||||||||
| وسادة | مصد مطاطي، وسادة هوائية | |||||||||
| تصاعد | أساسي، أساسي (بدون خيط أنثى لتركيب مرتكز الدوران)، القدم المحورية، شفة القضيب، شفة الرأس، مرتكز الدوران، مرتكز الدوران الرأسي، Clevis | |||||||||
| الطاقة الحركية المسموح بها (J) | الوفير المطاطي | نهاية قضيب الذكور | 0.28 | 0.41 | 0.66 | 1.2 | 2.00 | 3.40 | 5.90 | 9.90 |
| نهاية قضيب أنثى | 0.11 | 0.18 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | ||
| وسادة هوائية | نهاية قضيب الذكور | ص: 0.35 ح: 0.42 | ص: 0.56 ح: 0.65 | 0.91 | 1.80 | 3.40 | 4.90 | 11.80 | 16.70 | |
| نهاية قضيب أنثى | 0.28 | 0.28 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | ||
*1) لا يشمل مقدار تغيير المصد.
*2) لا تحتوي أحجام الأسطوانات ø80 وø100 على أنواع أساسية (مع خيط أنثوي مثبت على مرتكز الدوران)، ومرتكز دوران القضيب، ومرتكز رأس الرأس. لا تحتوي أنواع القدم والشفة والمقطع ذات أحجام الأسطوانات من Φ20 إلى Φ63 على خيط أنثوي مثبت على مرتكز الدوران. تشغيل الاسطوانة ضمن الطاقة الحركية المسموح بها.
*3) R: جانب القضيب، H: جانب الرأس.
الأبعاد الرئيسية
