| نوع الصمام: | |
|---|---|
| اتجاه التركيب: | |
| مادة: | |
| ضمان الجودة: | |

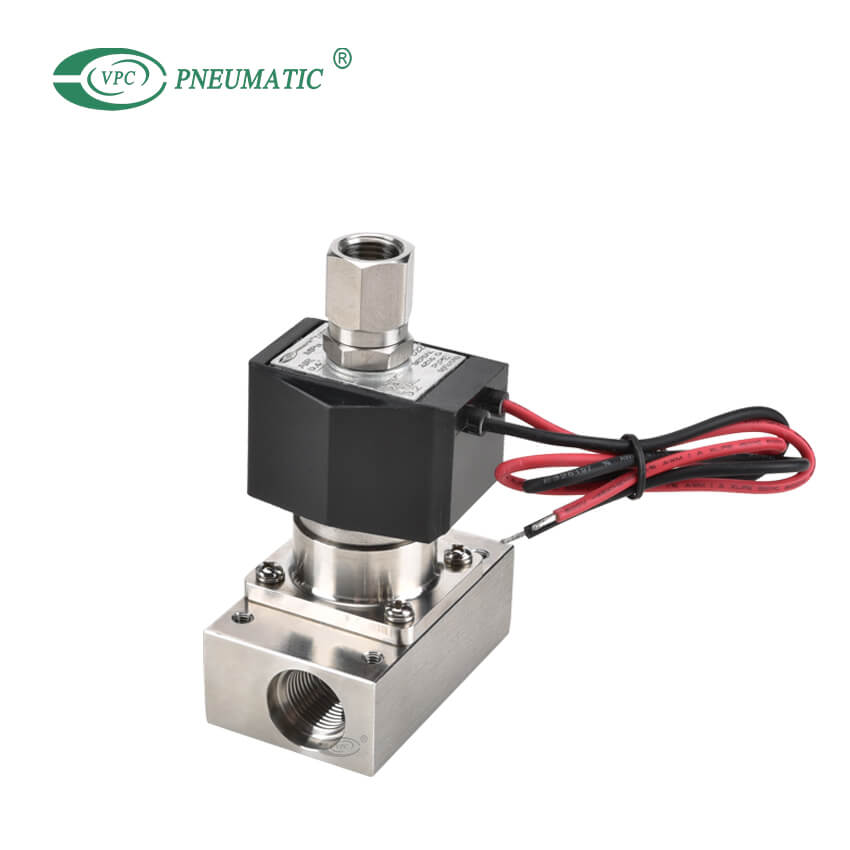

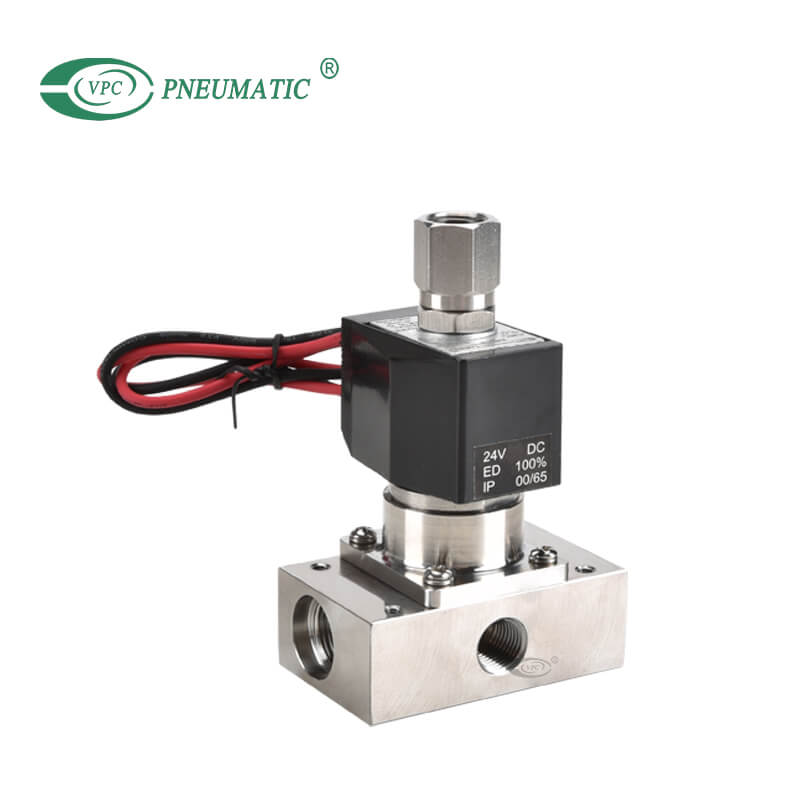

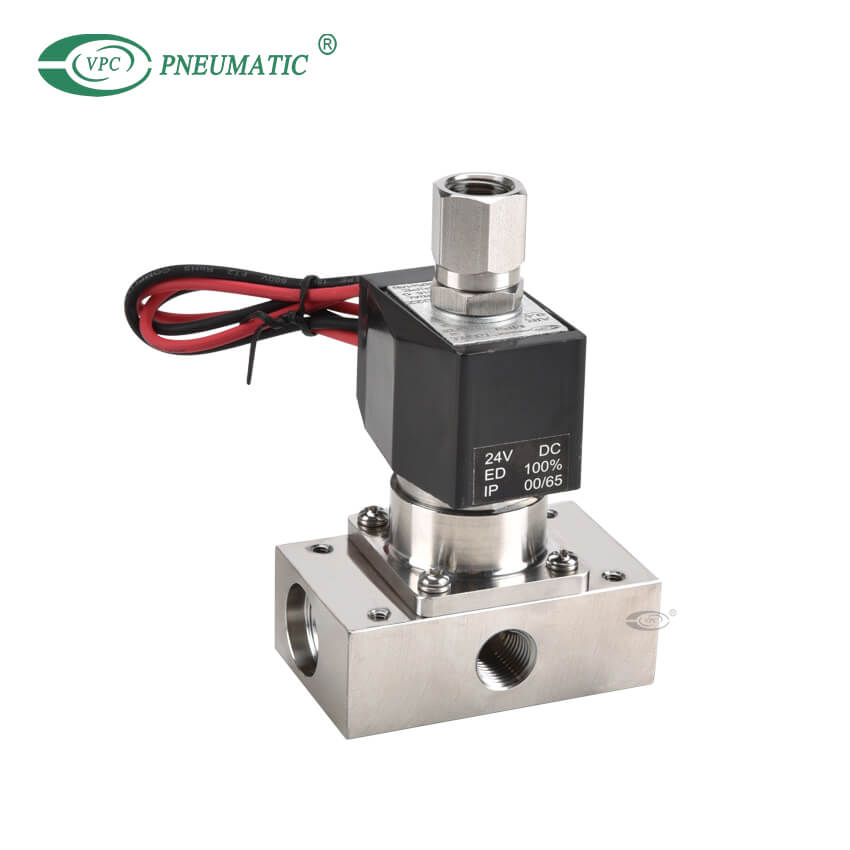

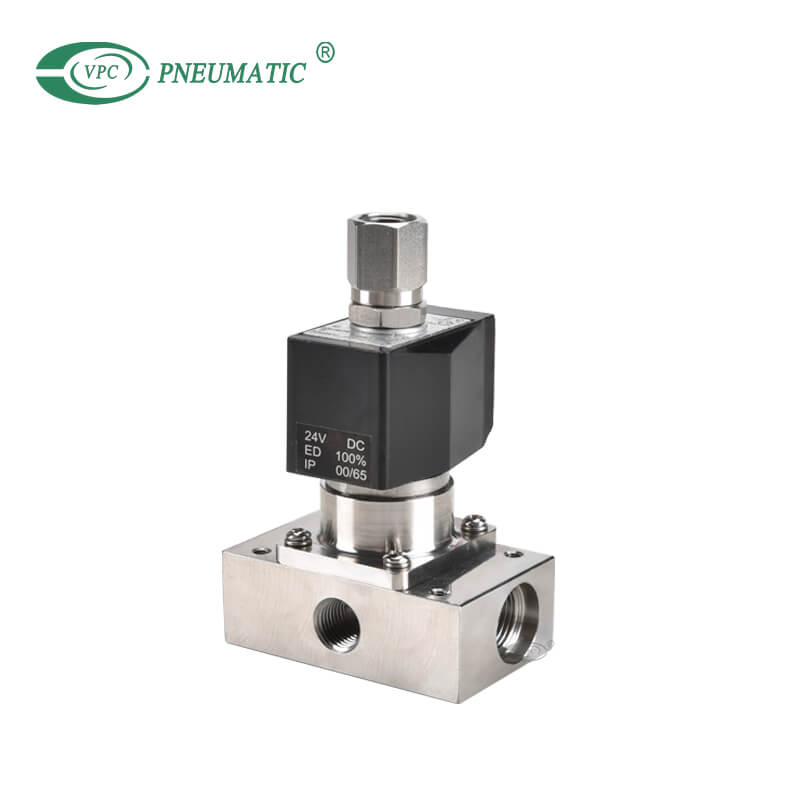

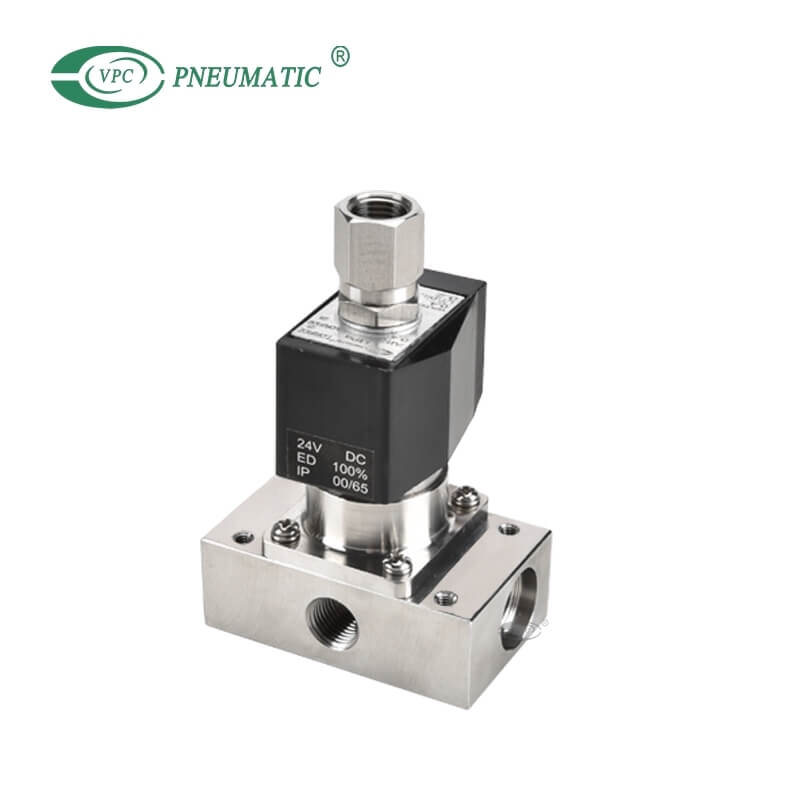

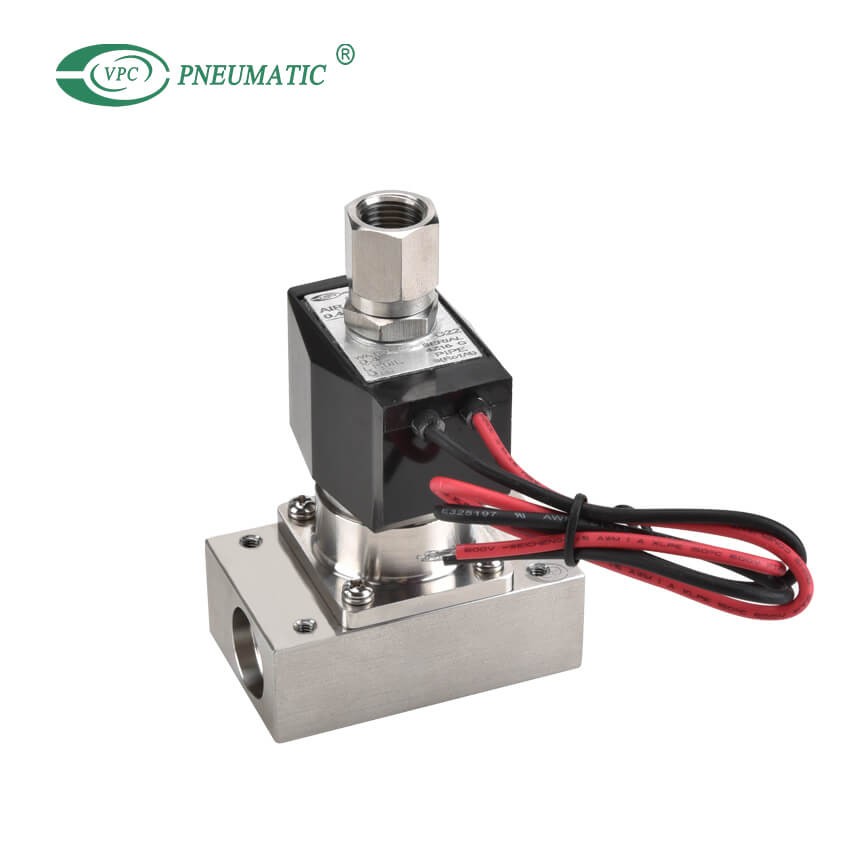

وصف المنتج
1. يمكن اختيار الجسم والمانعة للمواد المانعة لدعم السوائل المختلفة.
2. متوافق مع التطبيقات المختلفة من خلال مجموعة واسعة من حجم الفتحة ومجموعات خيارات الملف.
3. 2-port (NC ، NO) ، 3-PORTS ، SFING: حدد المكون المثالي وفقًا للدائرة المستخدمة.
4. جسم الصمام متوفر في النحاس والفولاذ المقاوم للصدأ ، بحيث يمكنك اختيار المواد التي تحتاجها وفقًا لبيئة الاستخدام.
* أوامر فقط لوحة التقنيع واللوحة الفرعية متاحة أيضا. اتصل بـ VPC للحصول على التفاصيل.
* لمدة 11 أو أكثر من المحطة المنوع ، اتصل بـ VPC.
مواصفات المنتج
| يكتب | المواصفات القياسية | المواصفات الاختيارية | |
| العمل الناقل | الهواء/الفراغ المنخفض /الماء/الكيروسين/الزيت | الماء الساخن | بخار |
| تفاضلية ضغط العمل | 0 إلى 1MPA | ||
| الأعلى. ضغط العمل | 1MPA | ||
ضغط إثبات | 10mpa | ||
| درجة حرارة السوائل (لا تجميد) | -10 درجة مئوية إلى 60 درجة مئوية | -10 درجة مئوية إلى 90 درجة مئوية | -10 درجة مئوية إلى 184 درجة مئوية |
| درجة حرارة العمل | -20 درجة مئوية إلى 60 درجة مئوية | -20 درجة مئوية إلى 100 درجة مئوية | |
| الطبقة الحرارية | الفئة 130 (ب) | الفئة 180 (ح) | |
| أَجواء | ضع خالية من الغاز التآكل والغاز المتفجر | ||
| هيكل الصمام | بنية البوبت التمثيلية المباشرة | ||
تسرب مقعد الصمام | 0.2 سم 3/دقيقة (ANR) أو أقل (الهواء) | 300 سم 3/دقيقة (ANR) أو أقل (الهواء) | |
| تصاعد | غير مقيد | ||
| مادة الجسم/الختم | الفولاذ المقاوم للصدأ/المطاط النتريل | الفولاذ المقاوم للصدأ/مطاط EPM | الفولاذ المقاوم للصدأ/PTFE |
* الرجوع إلى ماكس. ضغط العمل التفاضلي في المواصفات الفردية.
| نموذج | GAG311-1 | GAG351-2 | ||
| حجم الميناء | RC1/8 | |||
| حجم الفتحة (مم) | قمة | 1.5 | 2.0 | |
| جسم | 1.5 | 2.0 | ||
| Max.Working Pressure Agance (MPA) | هواء | AC | 0.7 | 0.4 |
| العاصمة | 0.7 | 0.4 (0.35) | ||
| الماء (ساخن) | AC | 0.7 | 0.4 | |
| العاصمة | 0.7 | 0.4 | ||
| زيت (50 مم 2/ثانية) | AC | 0.6 | 0.25 | |
| العاصمة | 0.6 (0.5) | 0.2 (0.15) | ||
| بخار | AC | 0.7 | 0.4 | |
| الجهد المقنن | 110 VAC 50/60 هرتز 220 VAC 50/60 هرتز 12 VDC 24 VDC | |||
| القوة الظاهرة (VA) | عند عقد | 50 هرتز | 14 | |
| 60 هرتز | 11 | |||
| عند البدء | 50 هرتز | 20 | ||
| 60 هرتز | 16 | |||
| استهلاك الطاقة (W) | AC | 50/60 هرتز | 6/4.2 | |
| العاصمة | 11 (8.1) | |||

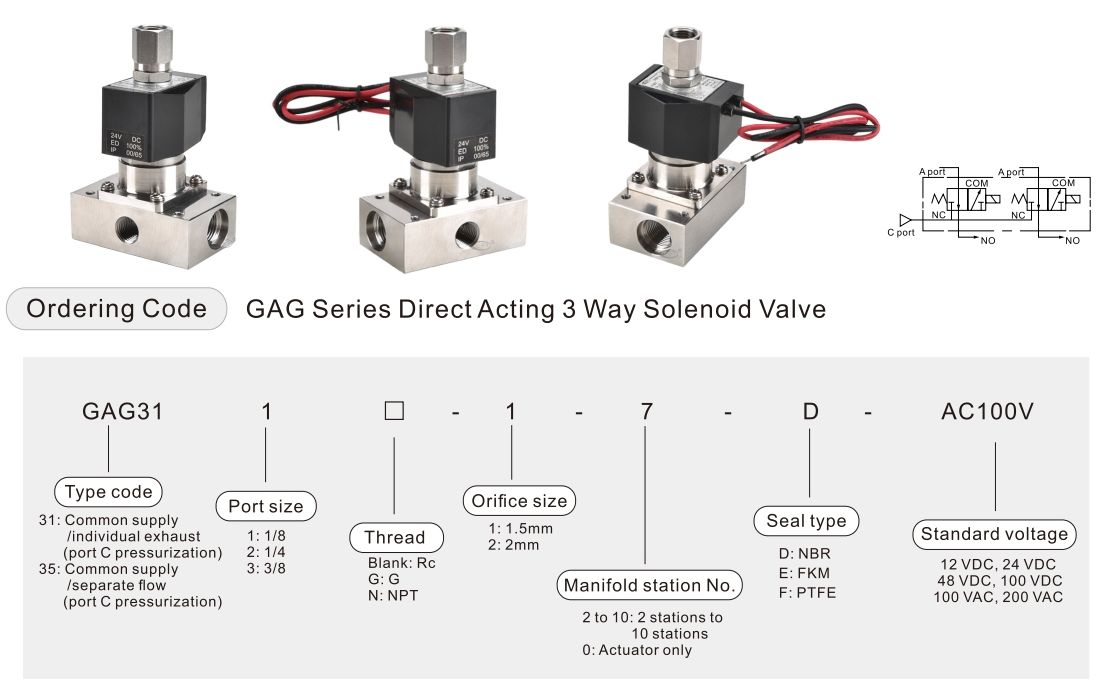

*1: أرقام النماذج المذكورة أعلاه مخصصة لحجم المنفذ الأساسي (RC) وحجم الفتحة. الرجوع إلى كيفية طلب مجموعات أخرى.
*2: يجب أن يكون نطاق تقلب الجهد ضمن ± 10 ٪ من الجهد المقنن.
*3: القيم الموضحة في () مخصصة لنوع جهد التيار المستمر مع مربع DIN Terminal ، مما يشير إلى الحد الأقصى. ضغط العمل عند الضغط عليه من منفذ NO.
*4: عند الاستخدام في حالة تنشيط مستمرة ، استخدم ختم مطاط الفلورو.
*5: لا يمكن ضغط المنفذ لختم PTFE.
*6: يمكن استخدام 100 فولت فور (50/60 هرتز) مع 110 فولتاكيب (60 هرتز). يمكن استخدام 200 VAC (50/60 هرتز) مع 220 VAC (60 هرتز).

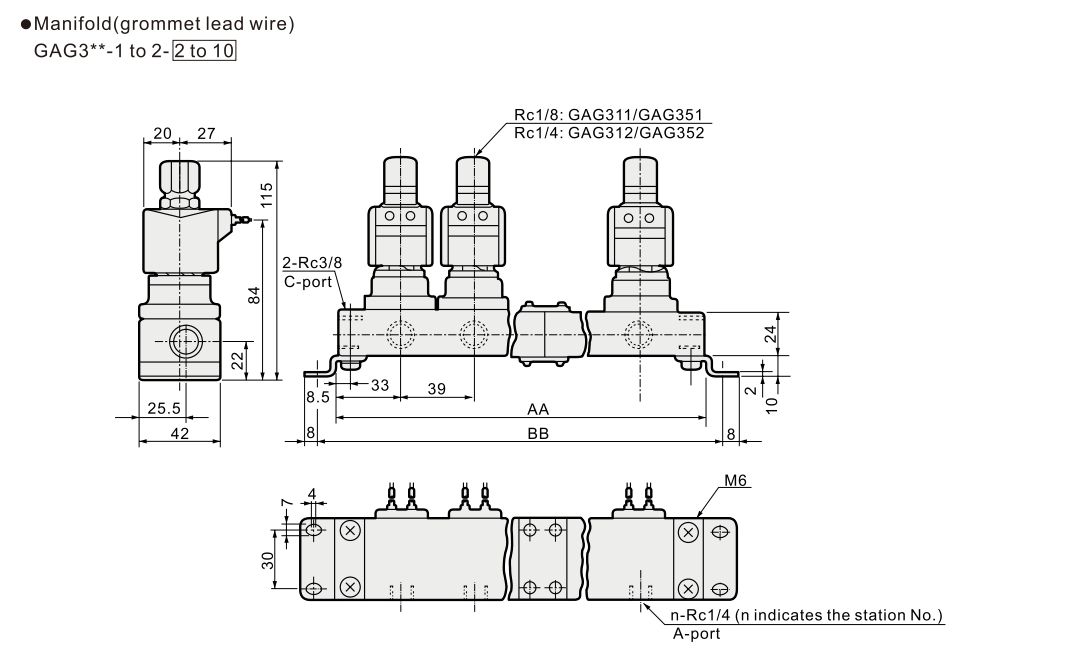

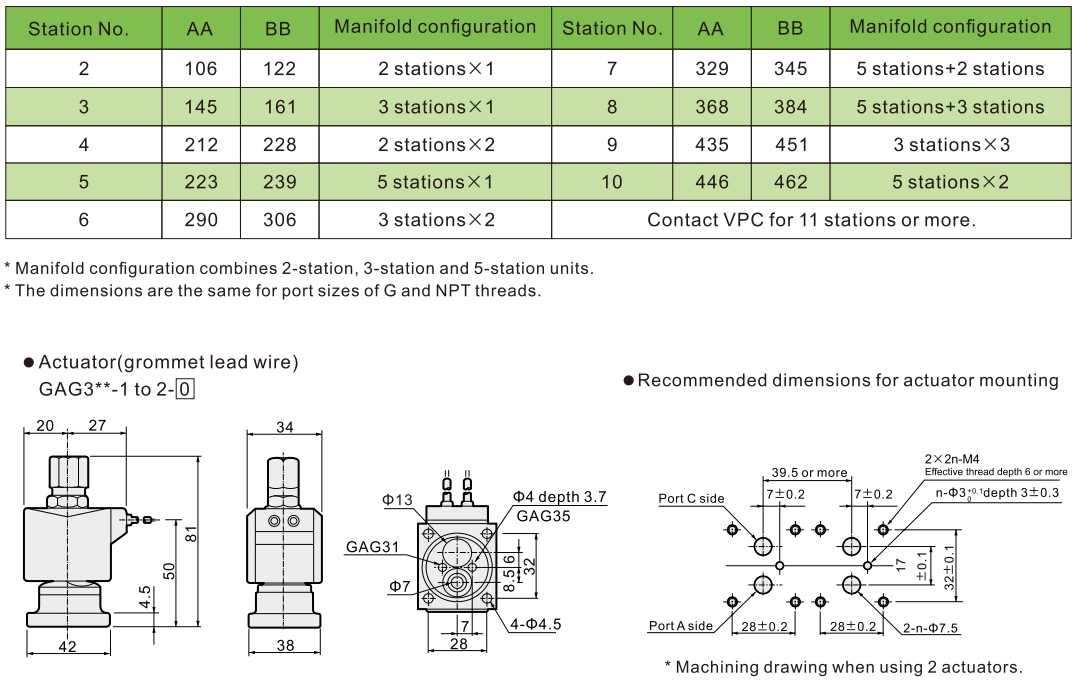

الأبعاد الرئيسية
الأسئلة الشائعة عن المنتج
س 1. ما هو صمام الملف اللولبي 3 طريقة 2؟
صمام الملف اللولبي الأكثر شيوعًا هي صمامات ثنائية الاتجاه و 3 اتجاهات يمكن أن تكون N/O (مفتوحة عادةً) أو N/C (مغلقة عادة). على سبيل المثال ، يحتوي صمام 2/2 على منفذيين (داخل/خارج) وحالتين (مفتوحتين/مغلقتين). 3 Way 2 Position Valve يحتوي على ثلاث منافذ وولايتين.
س 2. ما هي المواد المستخدمة لصمام الملف اللولبي؟
غالبًا ما تتوفر صمامات الملف اللولبي مع مواد سكنية مختلفة. المواد النموذجية هي النايلون (بولي أميد - PA) ، PVC (بولي فينيل كلوريد) ، نحاس ، نحاس مطلي بالنيكل والفولاذ المقاوم للصدأ (304 و 316). يعتمد اختيار المواد بشدة على الخواص الكيميائية ودرجة حرارة الوسط.
س 3. ما هو صمام الملف اللولبي المباشر؟
صمامات الملف اللولبي المباشر ، والمعروفة أيضًا باسم صمامات الملف اللولبي المصنفة الصفرية ، هي صمامات كهربائية ميكانيكية تستخدم للتحكم في تدفق السوائل أو الغازات.
س 4. ما هو الفرق بين التمثيل المباشر وصمام الملف اللولبي الذي يتم تشغيله التجريبية؟
الفرق الرئيسي بين الملفات اللولبية المباشرة والملفات اللولبية التجريبية هو أن صمامات الملف اللولبي المباشر لها اتصال مباشر مع التسليح الافتتاح والإغلاق ، في حين تستخدم الصمامات التي تعمل بالطيار استخدام سائل العملية للمساعدة في تجربة تشغيل الصمام.
س 5. لماذا تفشل صمامات الملف اللولبي؟
يمكن أن يكون فشل ملف الملف اللولبي بسبب عدد من العوامل. سيؤدي تطبيق جهد غير صحيح على الملف إلى فشله وقد يتسبب في حرق الملف. قد تؤدي الطفعات أو المسامير الكهربائية أيضًا إلى إتلاف الملف. لا يمكن إصلاح الملفات المحترقة وسيحتاج إلى استبدالها.
